公制模数直齿圆柱齿轮选型组三维建模

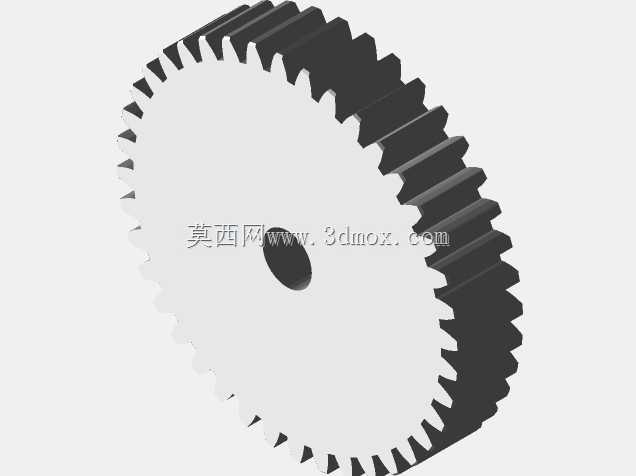

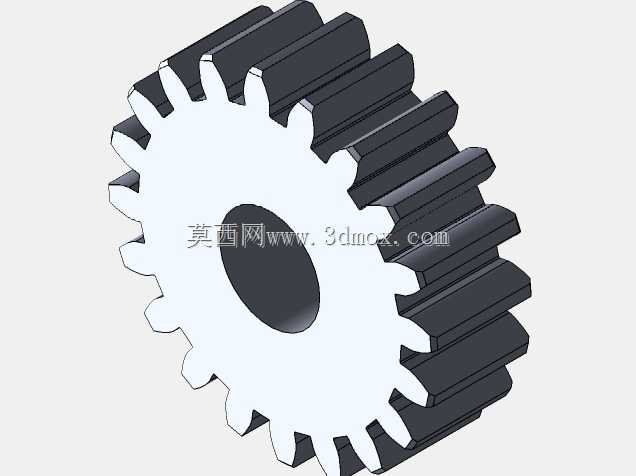

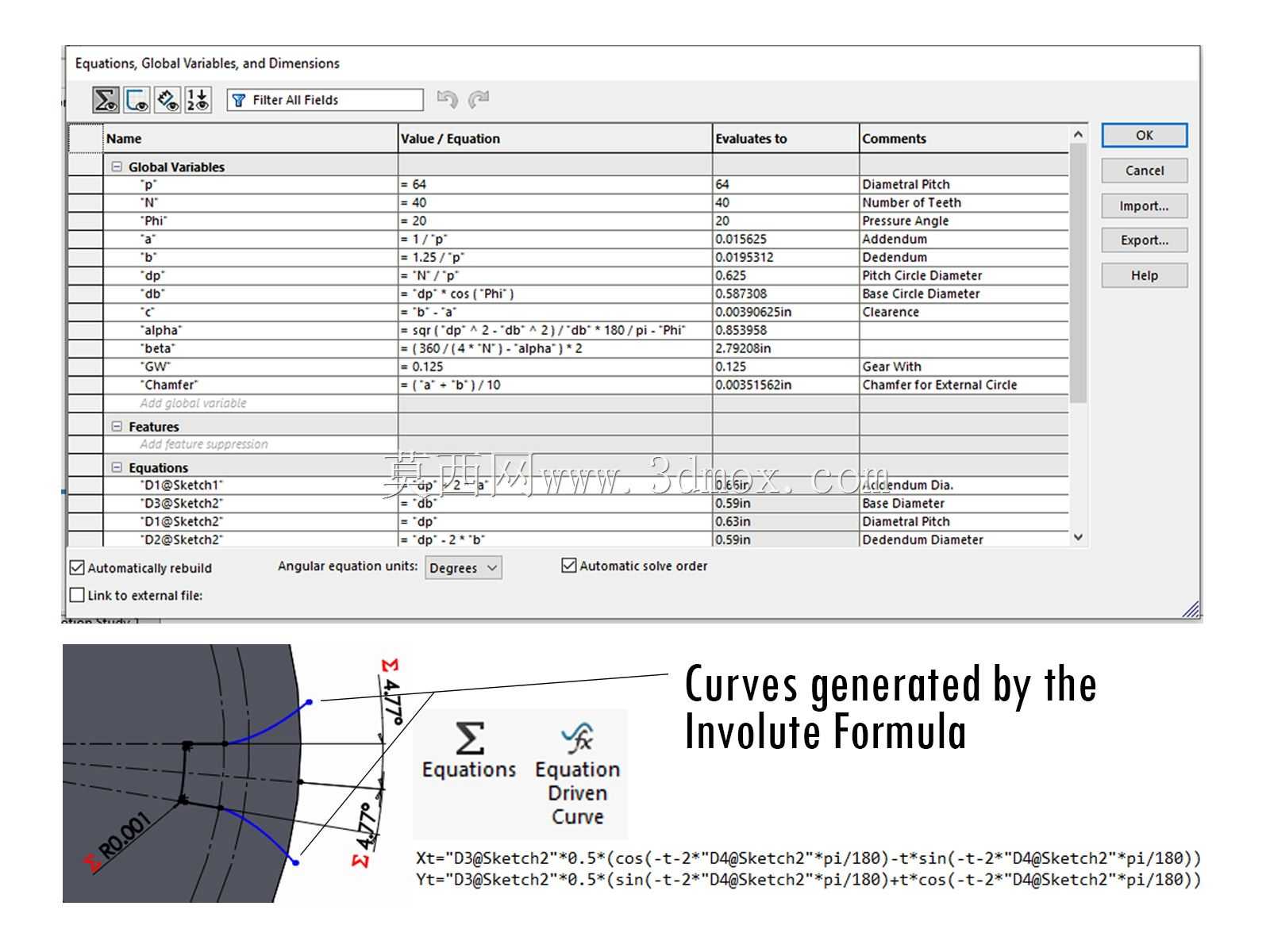

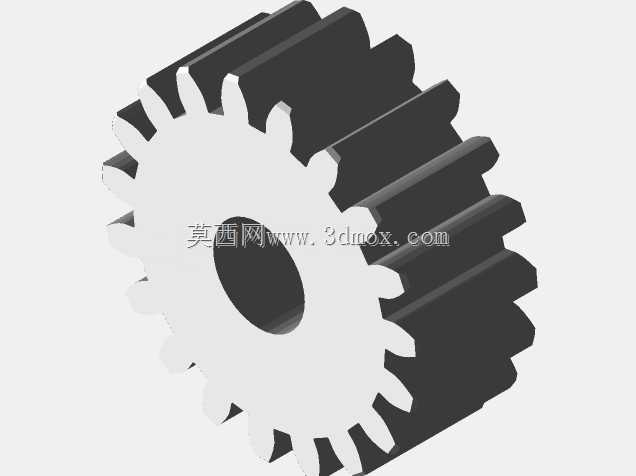

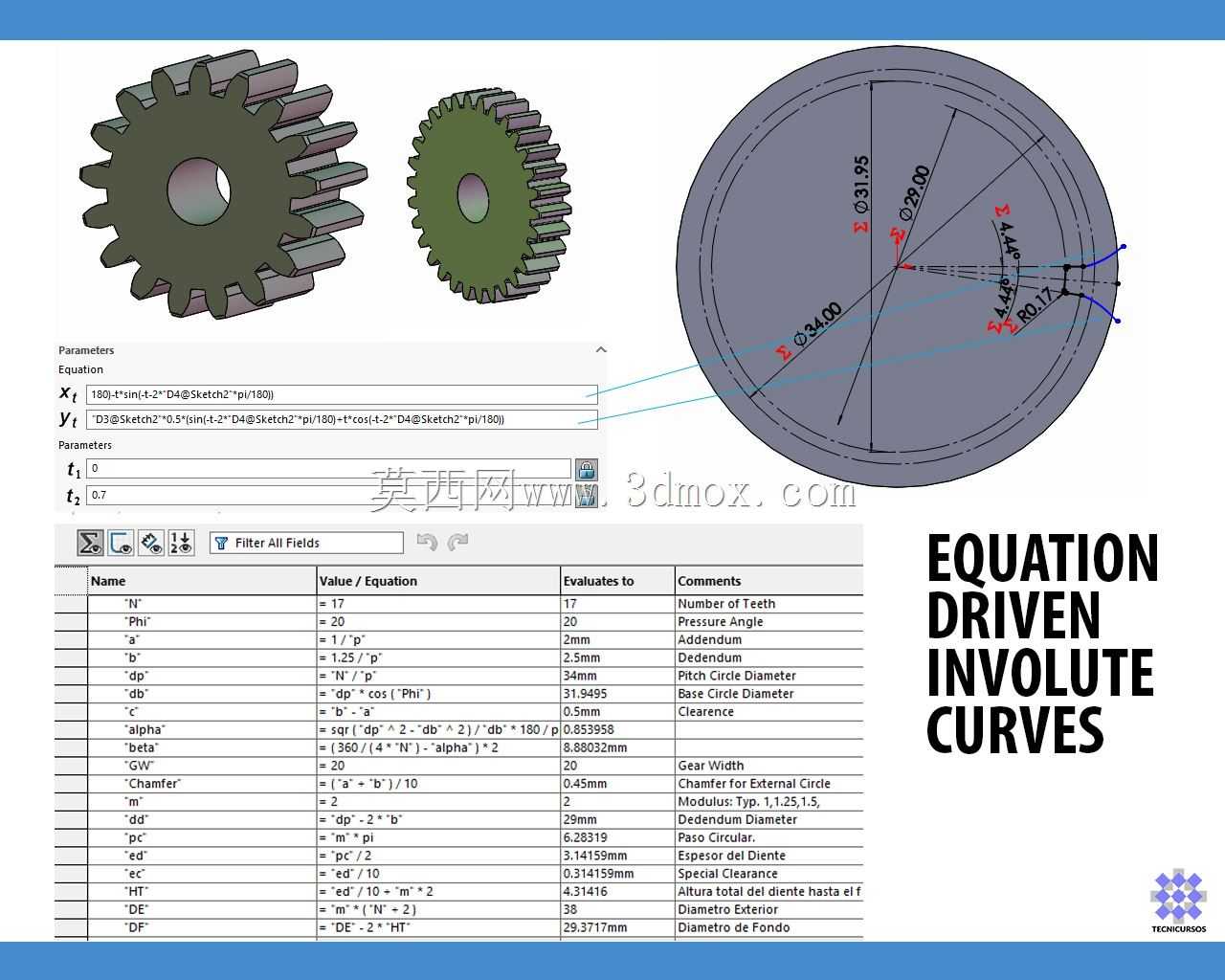

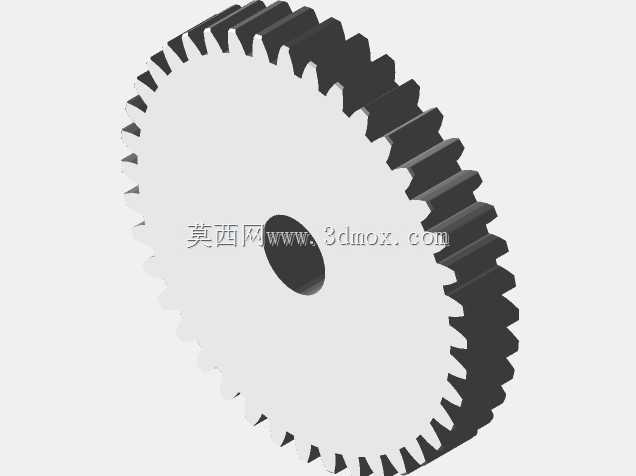

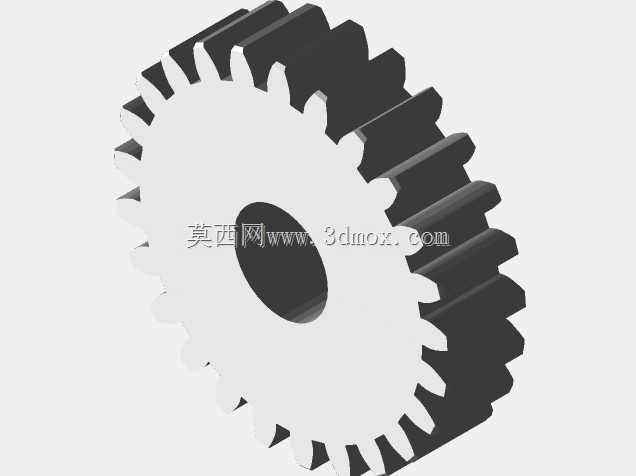

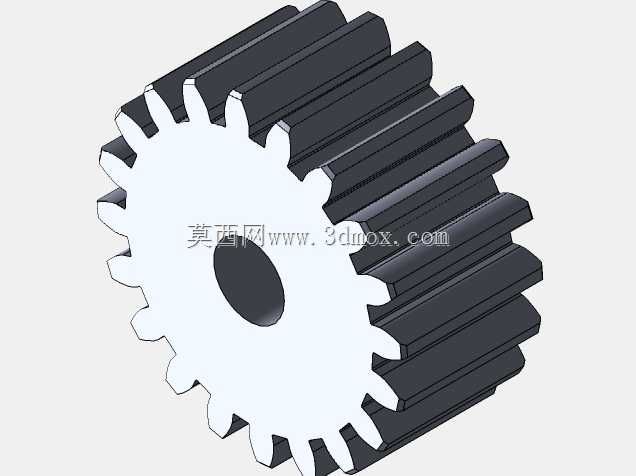

这套公制直齿轮组覆盖从M0.5到M50的常用模数区间，齿形采用20°压力角的标准模数制设计，是机械传动系统里应用最广泛的基础动力传递部件。在轻工输送设备、小型自动化产线、机床进给机构、包装机械传动端、农机变速单元里，这类标准直齿轮都是核心传动零件，主要用来传递平行轴之间的回转动力，相比斜齿轮它没有轴向力，安装调试门槛更低，对支撑轴承的轴向载荷要求小，适合中低速、载荷平稳的传动场景。设计阶段采用方程式驱动的草图生成渐开线齿廓，没有采用近似圆弧拟合的简化画法，齿形精度能满足常规工业传动的啮合要求，避免了非标准齿形带来的啮合干涉、传动卡顿、异常磨损问题。不同齿数的齿轮覆盖了从17齿到50齿的常用速比搭配区间，选型时可以直接根据目标传动比、中心距要求匹配对应模数与齿数的组合，不用从零开始绘制齿形，能大幅缩短传动系统的设计周期。从安装边界来看，每个齿轮的内孔、键槽尺寸都匹配对应模数下的标准轴径设计，齿顶圆、齿根圆尺寸严格遵循公制齿轮的标准公差范围，装配时不需要额外做齿形修配就能实现顺畅啮合，中心距偏差在允许范围内时也能保证传动平稳性，不会出现卡滞或侧隙过大的问题。这类直齿轮在实际设备运行中，主要承担定速比动力传递的功能，小模数齿轮多用于仪器仪表、小型自动化设备的精密传动，大模数齿轮可用于重型输送设备、工程机械的动力传输端，不同齿数的组合可以实现不同的减速或增速效果，满足不同工况下的转速、扭矩匹配需求。建模时完整还原了每个齿轮的齿形、轮毂结构，没有做过度简化，不管是用来做传动机构的运动仿真，还是直接导出工程图做生产加工参考，都能满足结构设计人员的使用需求，避免了自行建模时容易出现的齿形误差、参数不匹配问题，能有效减少设计阶段的反复校核工作量。
