液压驱动废钢抓斗机械结构设计

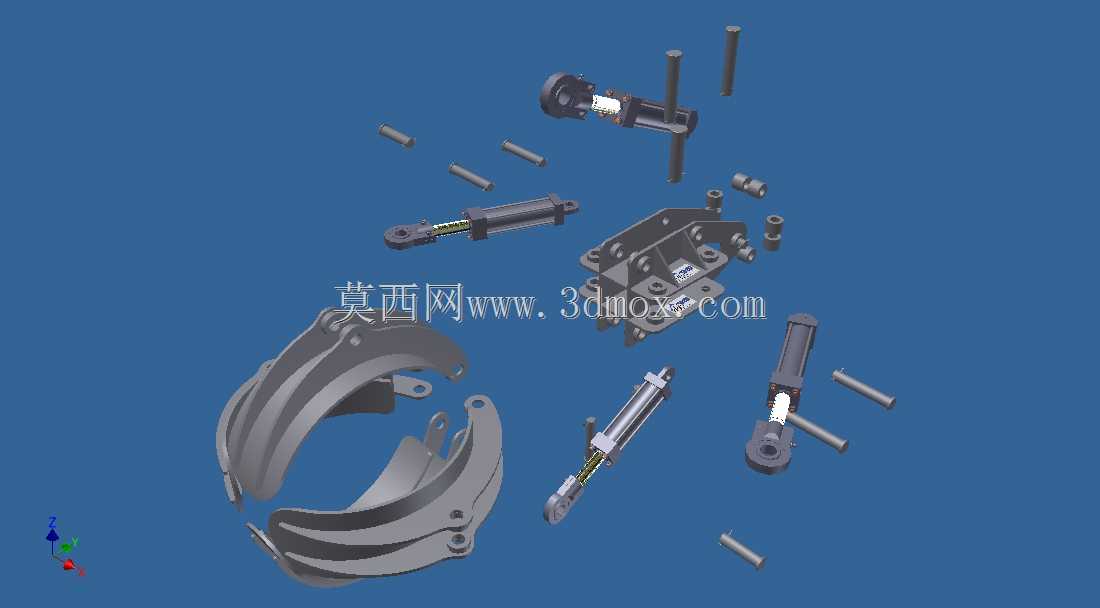

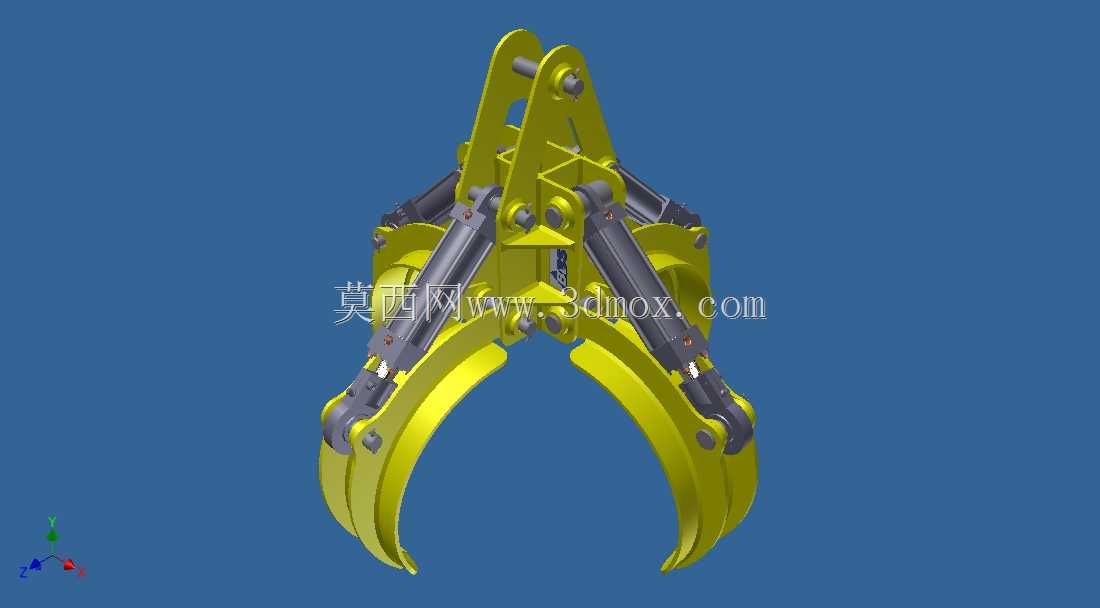

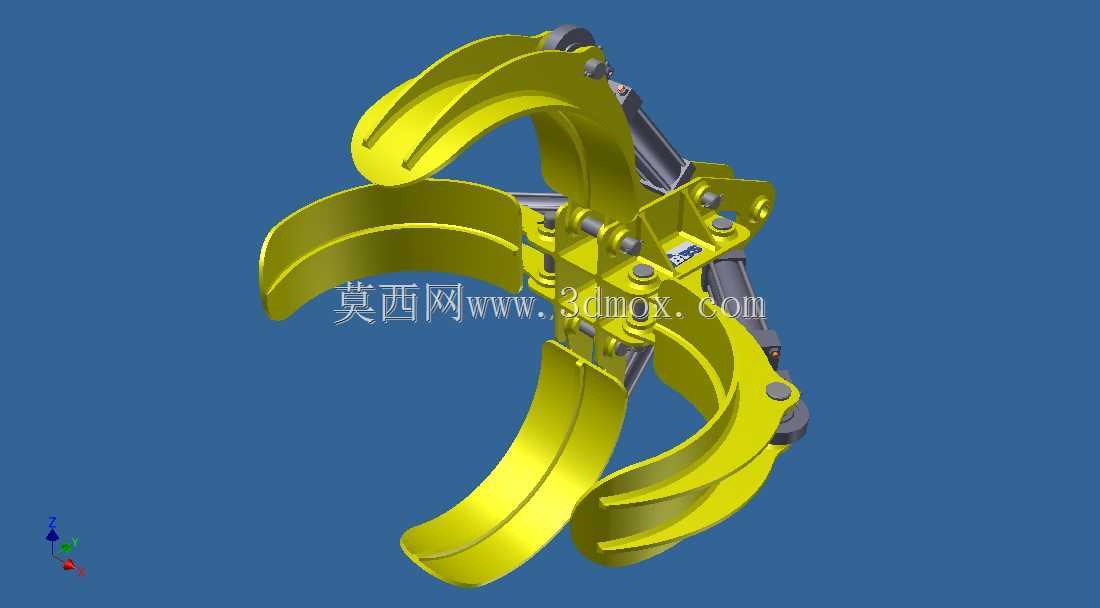

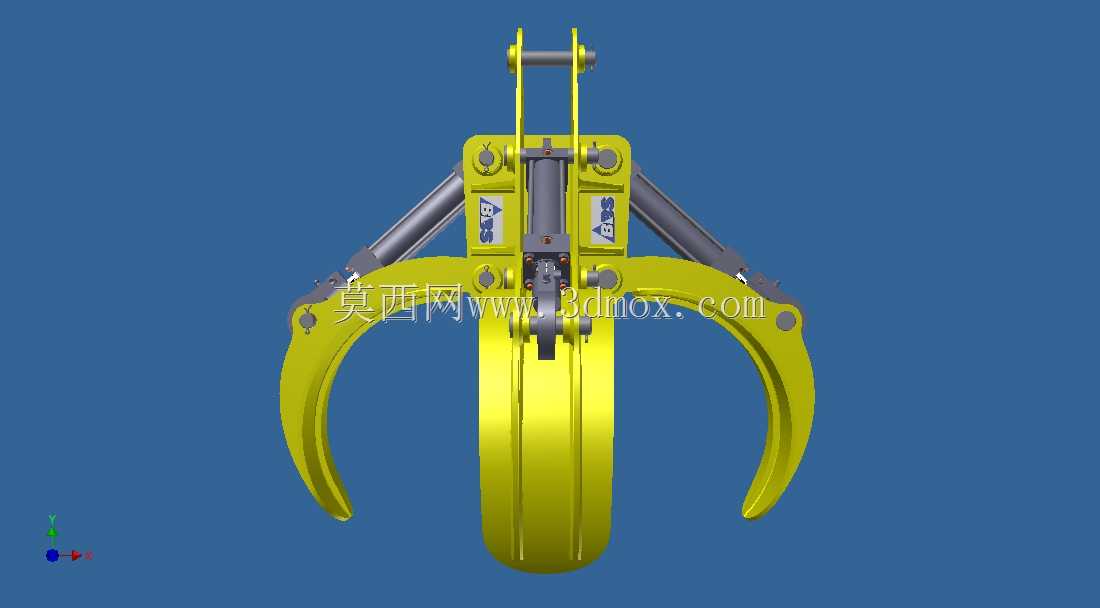

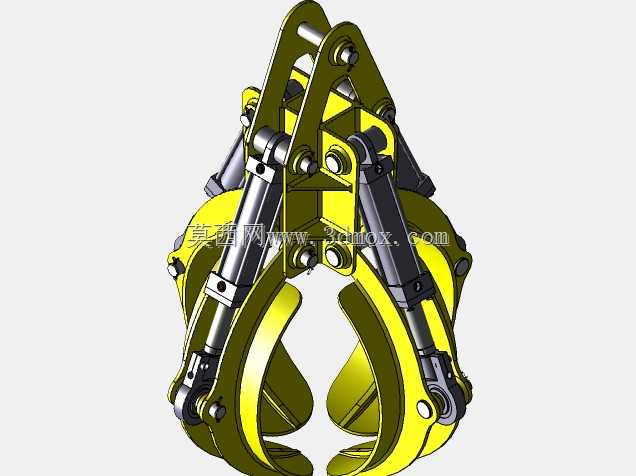

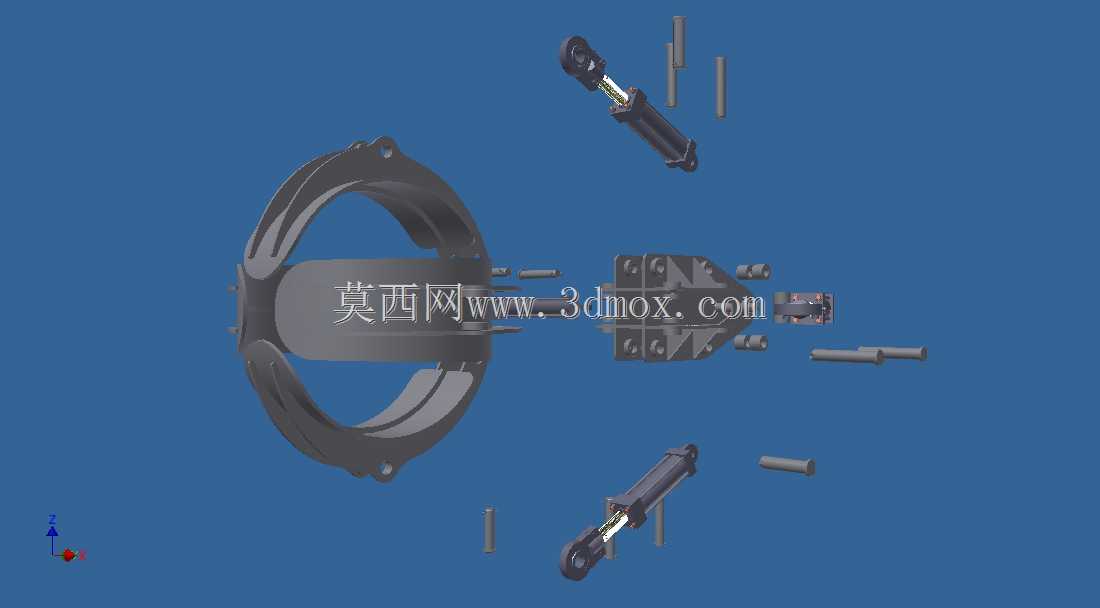

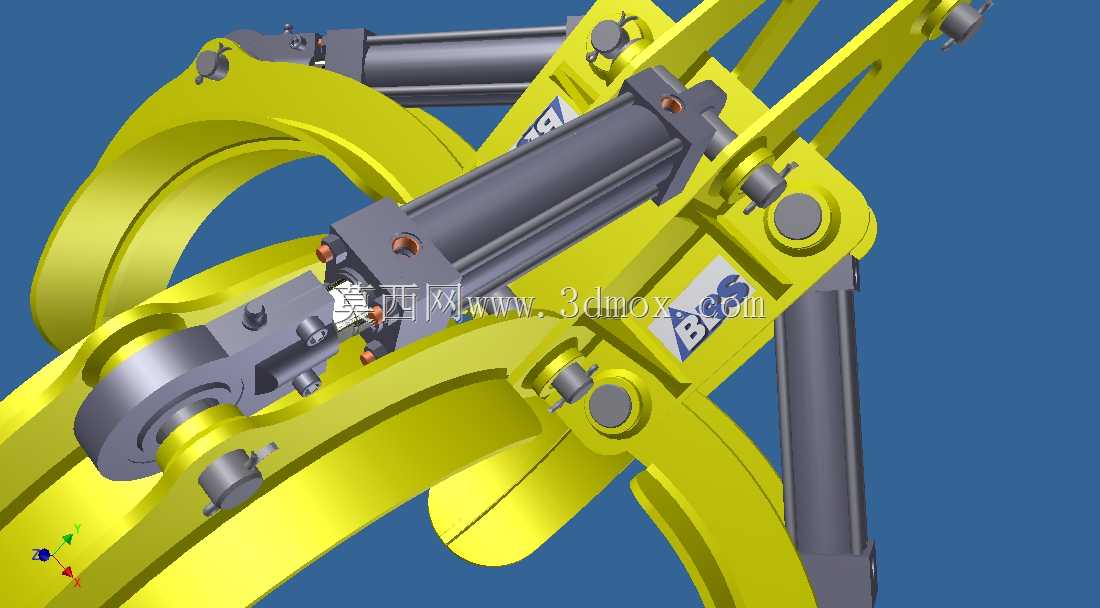

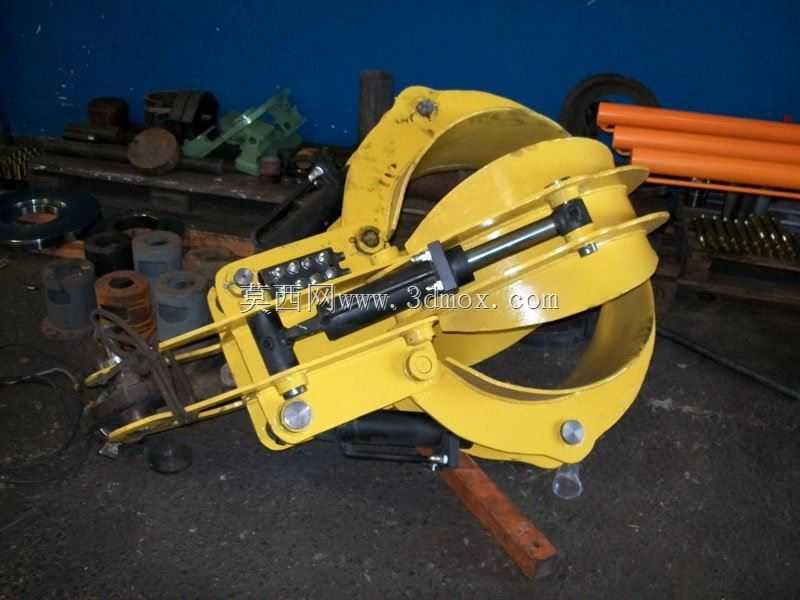

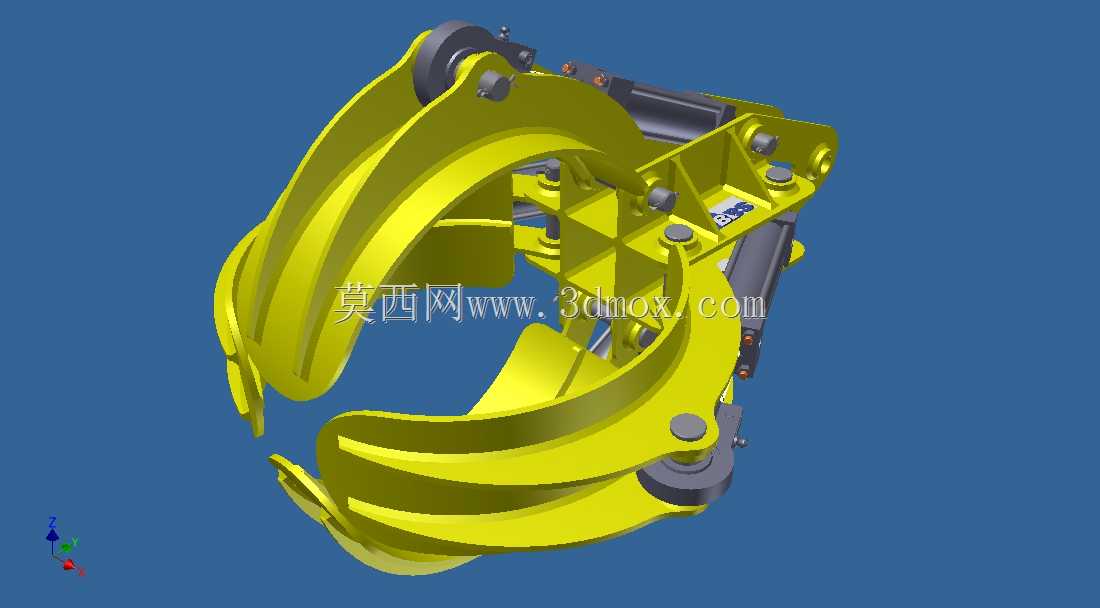

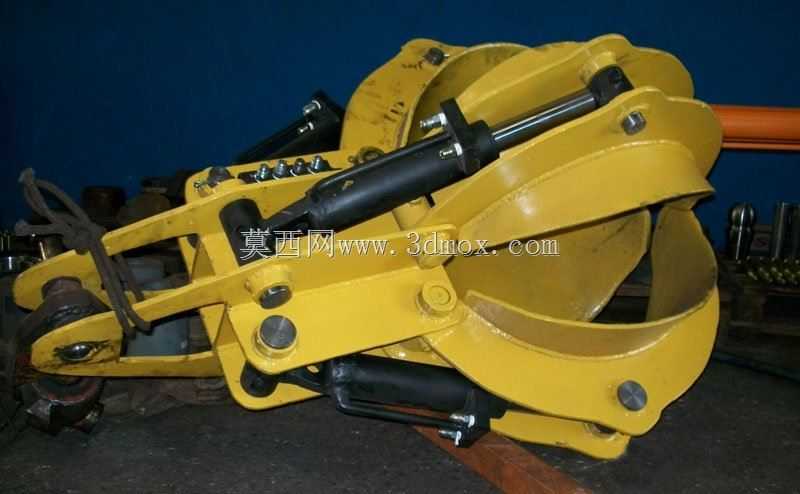

这类抓具主要配套在挖掘机、物料装卸机的小臂前端，替代传统挖斗完成散碎废钢、工业边角料、报废金属构件的抓取转运作业，在废钢回收场站、报废汽车拆解线、冶金厂原料堆场这类场景中，能大幅降低人工分拣搬运的作业强度，相比磁吸吊具不受物料非铁磁性限制，相比普通挖斗对不规则散料的收拢包裹性更强，作业过程中不会出现物料散落掉落的问题。从结构设计逻辑来看，整个抓具采用双瓣弧形爪体对称布局，爪体内侧做了加厚耐磨筋条，抓取时多道弧形刃口同步向内收拢，能牢牢嵌住不规则形状的金属物料，哪怕是带尖锐棱角的废钢块、卷曲的钢板边角料，也能在闭合后形成封闭容腔避免物料滑脱。驱动单元采用横置铰接的液压油缸，油缸两端分别通过销轴连接在爪体的驱动臂和上部安装架上，液压油路通过小臂预留的管路接入主机液压系统，开合动作的推力匹配300毫米级安装接口的主机输出压力，不会出现驱动力不足导致爪体无法闭合夹牢重料的问题。上部安装架做了标准化的连接接口，适配常见的工程机械属具快换装置，现场更换时不需要额外焊接改装，对准快换销轴孔锁止即可完成安装，安装架上预留的液压油路口做了防尘密封结构，避免场站多粉尘的作业环境里杂质进入液压油路造成密封件磨损。爪体的开合行程经过反复校核，完全张开时爪尖跨距能覆盖1.3米范围的散料堆，闭合后最小收拢间隙控制在15毫米以内，细碎的金属切屑也不会从缝隙漏出，单爪额定抓取负载匹配400千克级的作业需求，日常处理常规废钢料堆时不需要反复调整抓取位置。设计时还特意在爪体铰接位置做了自润滑衬套结构，作业过程中不需要频繁加注润滑脂就能适应高频率的开合动作，铰接点的防尘圈能阻挡废钢碎屑、粉尘进入转动副，减少铰接轴的异常磨损，延长属具的连续作业时长。整个抓具的重心经过配平计算，安装到主机小臂后不会出现偏载晃动的问题，作业时回转、抬升动作的稳定性更好，不会因为重心偏移导致主机小臂负载异常增大。
