渐开线直齿轮参数化建模方案

项目分类:3D模型 发布时间:2021-09-18 ID:273408
  • 渐开线直齿轮参数化建模方案
  • 渐开线直齿轮参数化建模方案
  • 渐开线直齿轮参数化建模方案

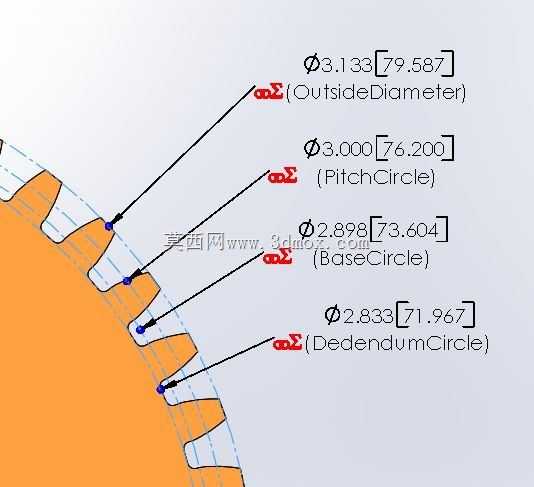

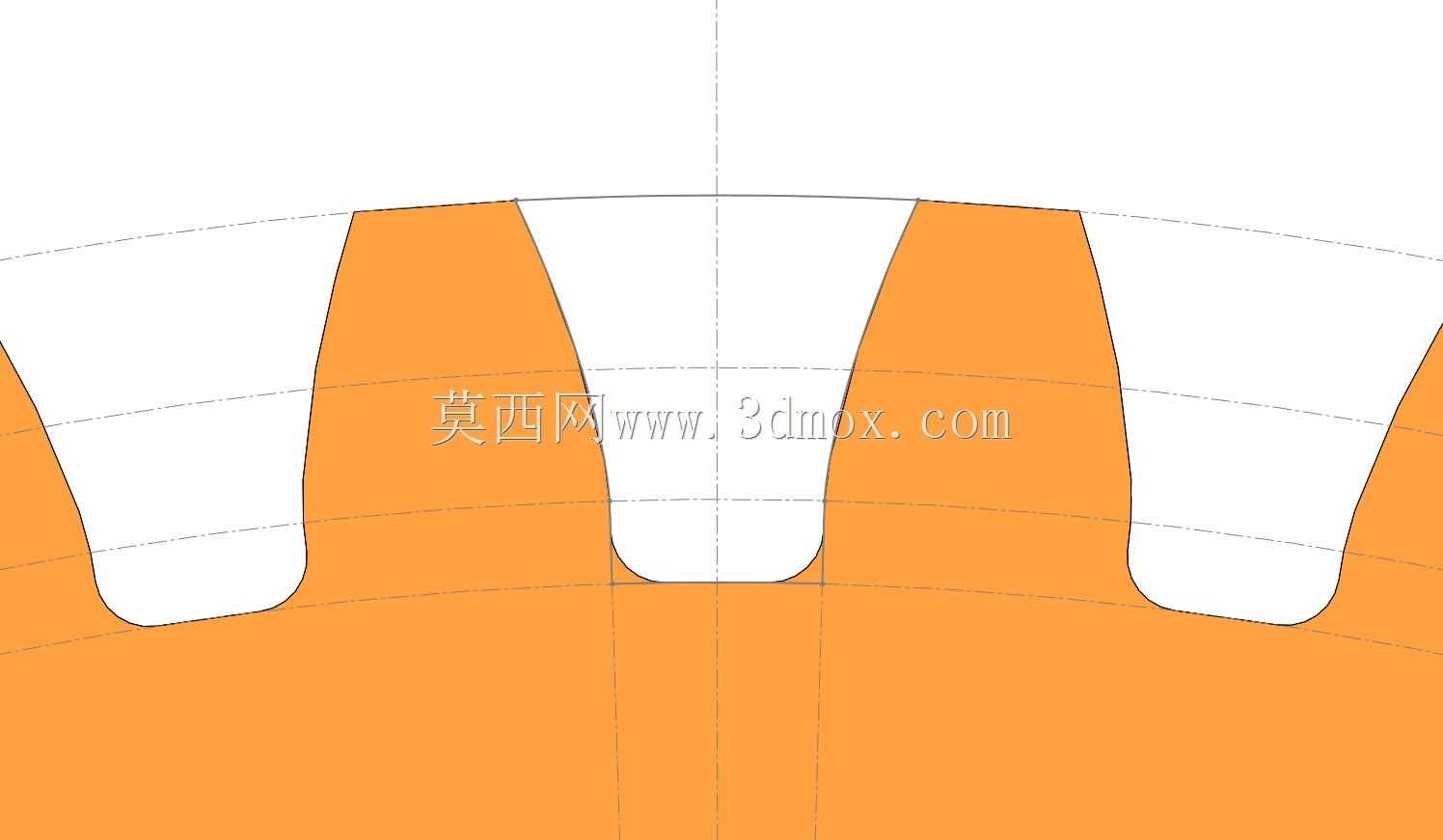

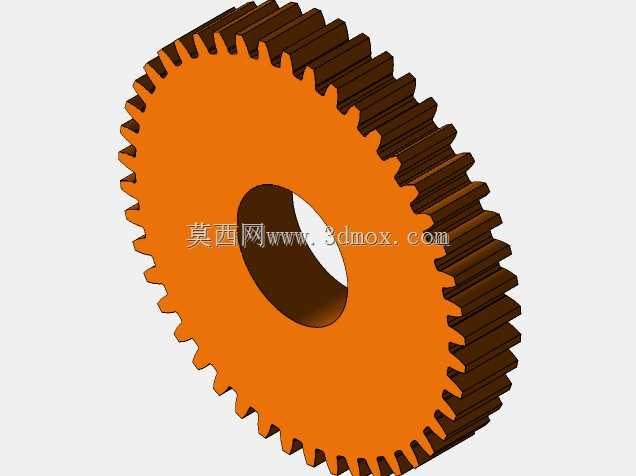

在常规动力传递场景中,直齿轮是应用覆盖范围最广的传动部件,从普通输送线的减速单元到小型工装的动力输出端,都能见到这类零件的身影。不同于市面上常见的简化齿形建模方式,这套建模逻辑完全遵循真实渐开线生成原理,没有采用近似圆弧替代齿廓曲线的简化做法,能还原齿形从齿根到齿顶的完整轮廓特征,避免简化模型在后续干涉检查、啮合仿真中出现的误差。建模过程中将直径节距、齿数、压力角设置为可调整的全局输入参数,使用者调整对应数值后,整个齿形的相关尺寸会自动完成关联更新,不需要逐段重新绘制轮廓,能大幅缩短同类型不同参数齿轮的建模周期。齿根部分的过渡圆角完全按照实际加工的工艺要求设置,和齿根圆、渐开线齿廓做了完全相切约束,不会出现建模中常见的尖点、断连问题,对应实际加工时的刀具切削轨迹,能避免后续做有限元分析时在齿根位置出现应力集中的计算偏差。齿顶部分的轮廓严格按照齿顶圆参数做修剪,保证齿顶厚度符合传动设计的规范要求,不会出现齿顶过尖导致的啮合卡滞问题。建模时先完成单个齿槽的轮廓切割,再通过圆周阵列完成全齿的生成,阵列的数量和齿数参数做了关联绑定,调整齿数时阵列实例数会自动匹配,不会出现漏齿或者多齿的错误。整个模型的基准完全对齐坐标系原点,安装基准面、轴孔的中心和齿轮分度圆中心完全重合,后续装配时只需要对齐传动轴的轴线和安装端面,就能完成精准定位,不需要额外调整位置偏移。齿面的渐开线通过参数方程直接驱动生成,两段对称的渐开线分别对应齿槽的两个工作侧面,角度参数和基圆直径做了关联计算,保证不同压力角参数下的齿形都能符合啮合角的设计要求,不会出现齿形角度偏差导致的传动侧隙过大或者啮合过紧的问题。这类建模方式生成的齿轮模型,既可以用于装配阶段的干涉校验,也能直接导入运动仿真模块做啮合传动的动态模拟,还能导出工程图标注完整的加工尺寸,直接对接生产环节的工艺要求,不需要二次修正模型。
