龙门式小型数控铣削加工设备结构

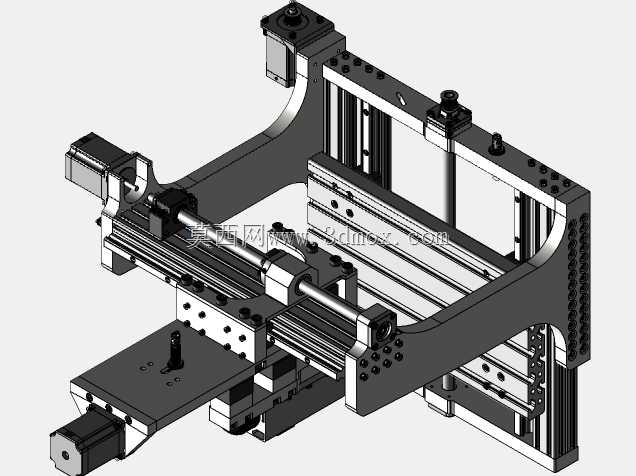

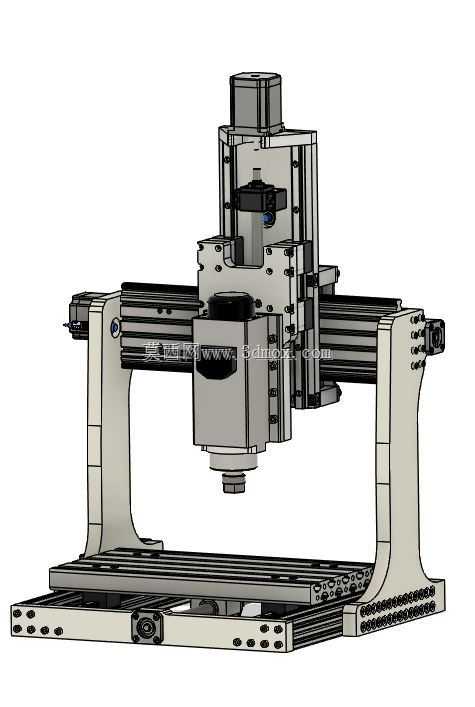

这款小型龙门结构数控铣削设备，主要面向小尺寸零件的精密加工场景，适配小型加工坊、个人DIY加工、院校教学实训以及小批量定制零件生产的需求，可完成钢、铝、铜、黄铜、钛合金等多种金属材料，以及部分非金属硬质材料的铣削、钻孔、镗孔、简单轮廓成型加工，相比同尺寸的桌面级雕刻设备，其刚性设计更适配带切削负载的金属加工作业。整机框架采用铝挤压型材搭配20mm厚度铝板拼接搭建，这种结构选型兼顾了搭建成本与结构刚性，型材的标准化属性也降低了非定制零件的采购门槛，除框架外的其余功能零件，均可通过常规三轴数控设备加工完成，方便使用者自行替换维护或做定制化改型。传动与导向系统方面，三个运动轴均采用HGR15规格直线导轨作为导向部件，相比光杆导向结构，直线导轨的负载能力、运动精度保持性以及抗倾覆力矩表现更优，配合滚珠丝杠传动副可实现稳定的进给运动；驱动端适配Nema23规格的步进或伺服电机，可根据自身预算与精度需求灵活选型搭配，无需改动主体安装位即可完成适配。主轴部分采用风冷2.2kw规格动力头，相比同功率水冷主轴，风冷结构省去了冷却水路的布置与维护成本，日常使用更便捷，Z轴方向做了加高设计，相比常规同规格小型CNC设备，其Z轴行程更大，可装夹更高的工件或是适配更高的夹具，拓展了可加工零件的高度范围。整机无电控部分的裸机重量约35公斤，放置时无需做特殊的地基固定，普通承重工作台即可满足安装需求，设备的安装边界预留了标准的型材槽位，可根据使用需求加装防护挡板、冷却管路、集屑槽等附属配件，各运动轴的行程限位、原点开关安装位均在结构设计时做了预留，后续加装电控系统时无需额外做结构打孔改造。从结构设计逻辑来看，这款设备没有追求极致的轻量化，而是在桌面级设备的尺寸限制下，优先保障切削作业时的结构刚性，龙门立柱与底座的连接位做了多点螺栓固定，可减少重切削时的结构震颤，主轴安装座的接触面做了加宽处理，提升主轴运行时的稳定性，适合做小进给量的精密零件加工，也可用于小型五金零件的修配、手板件的快速加工制作。
