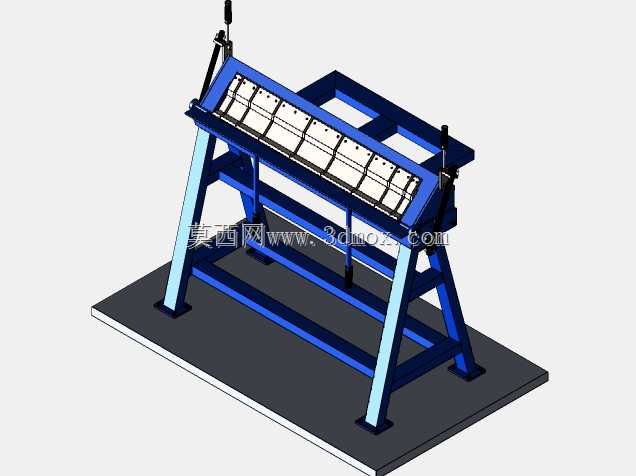

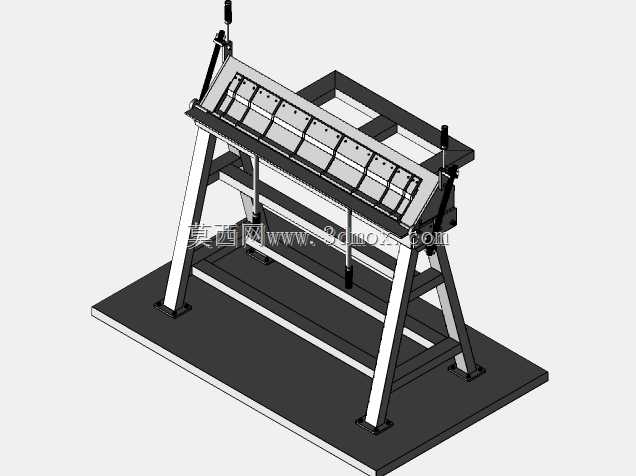

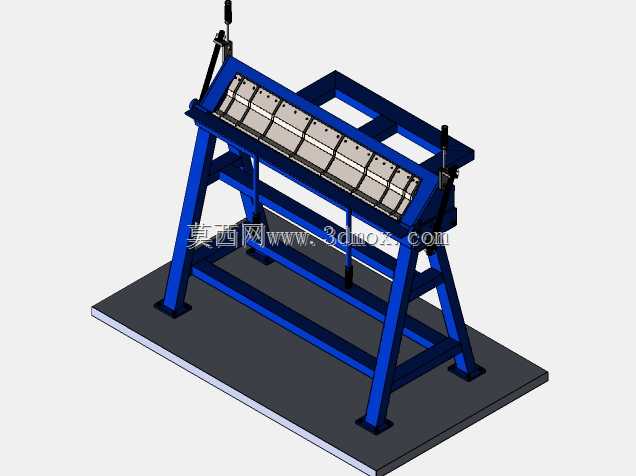

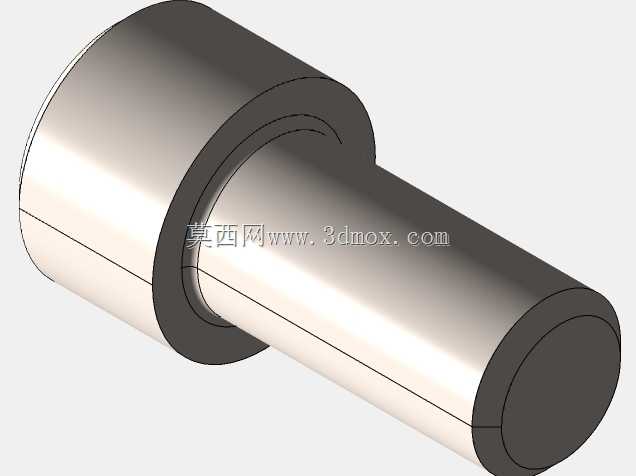

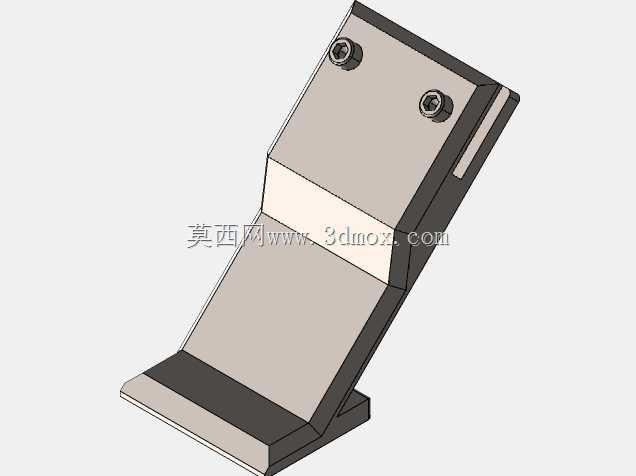

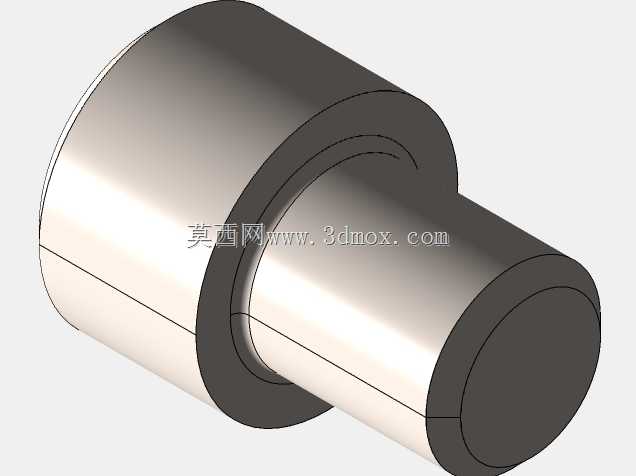

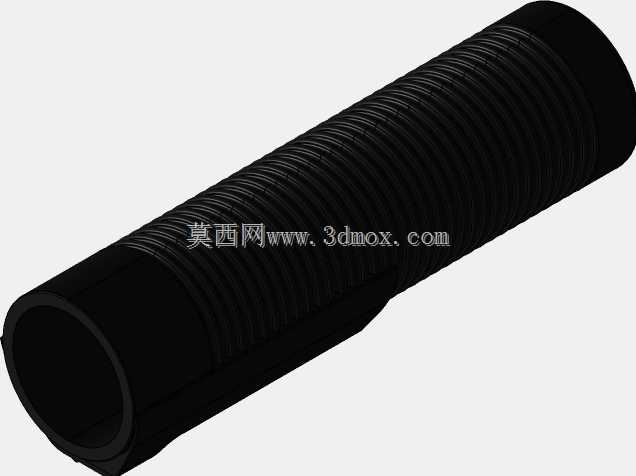

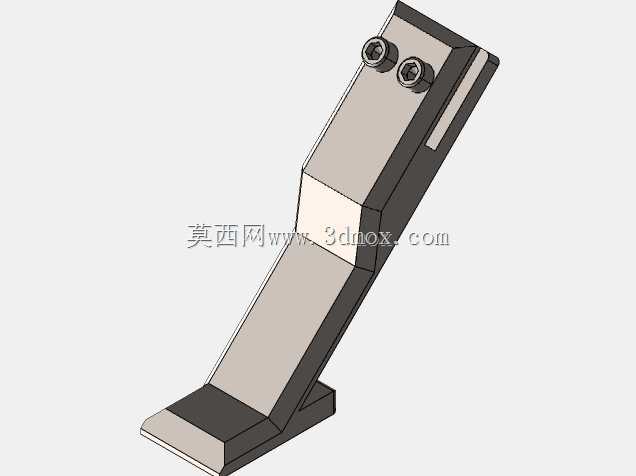

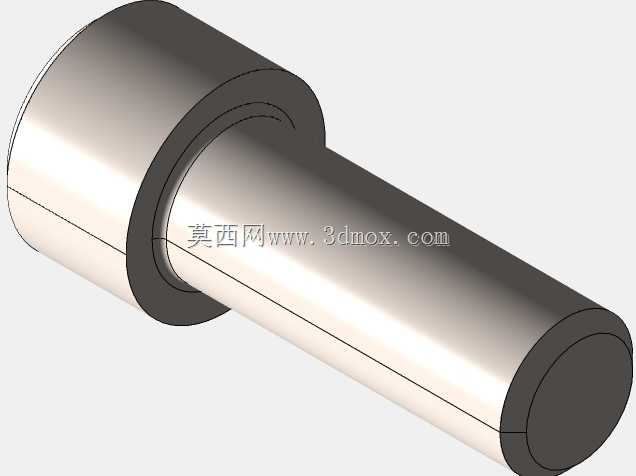

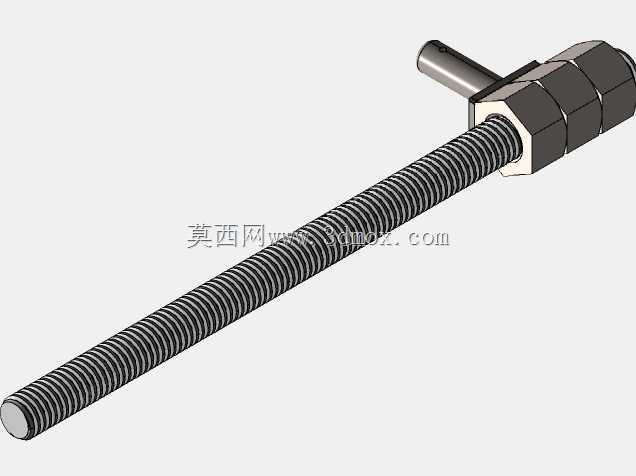

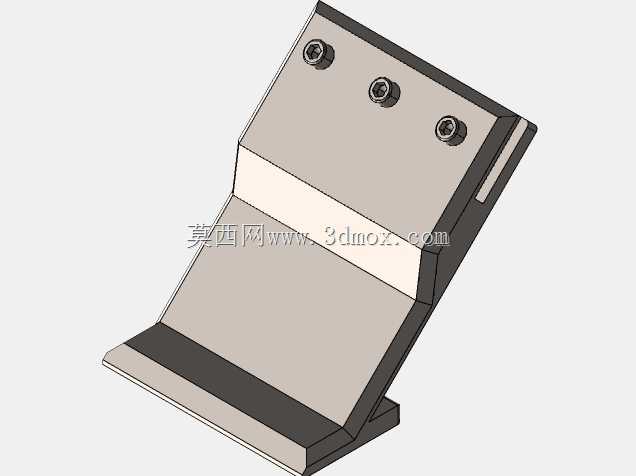

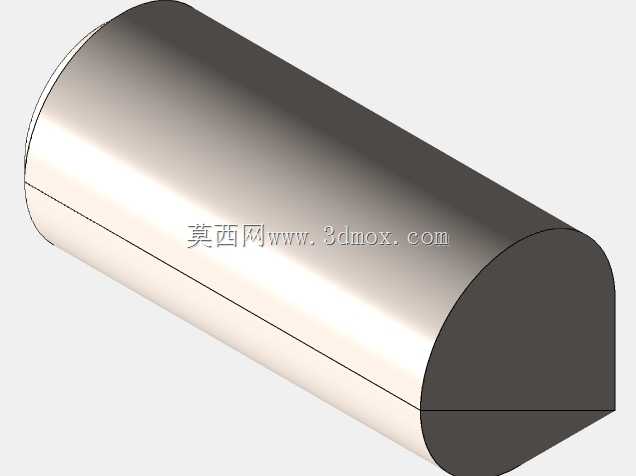

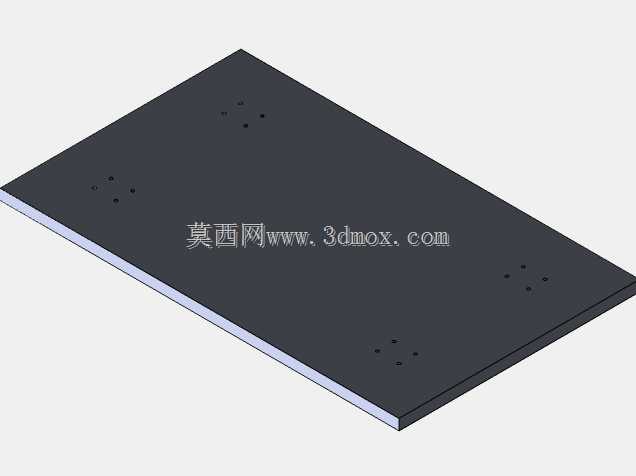

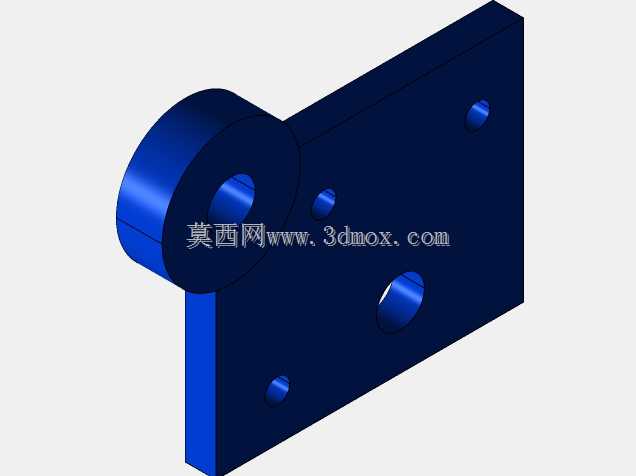

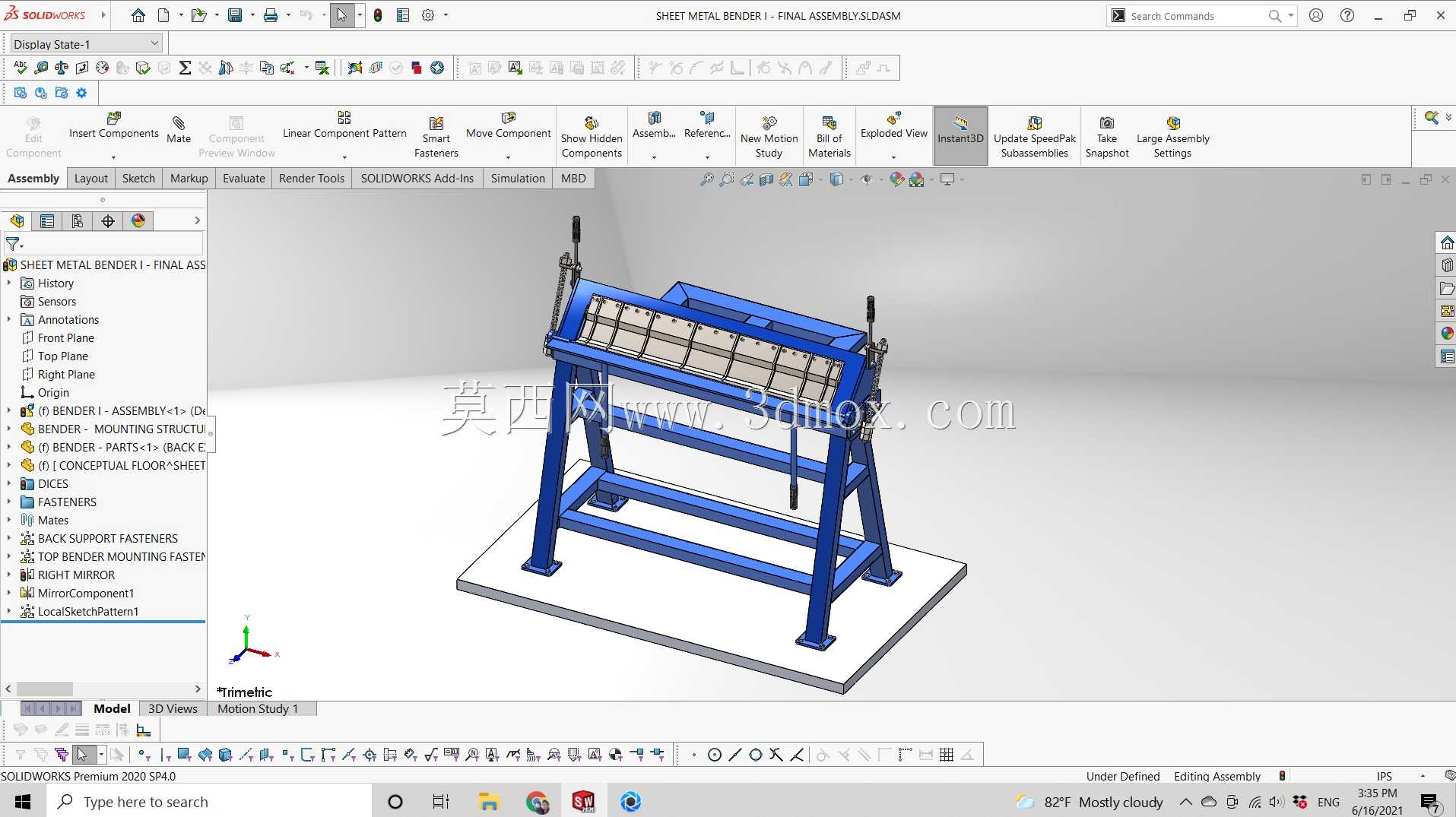

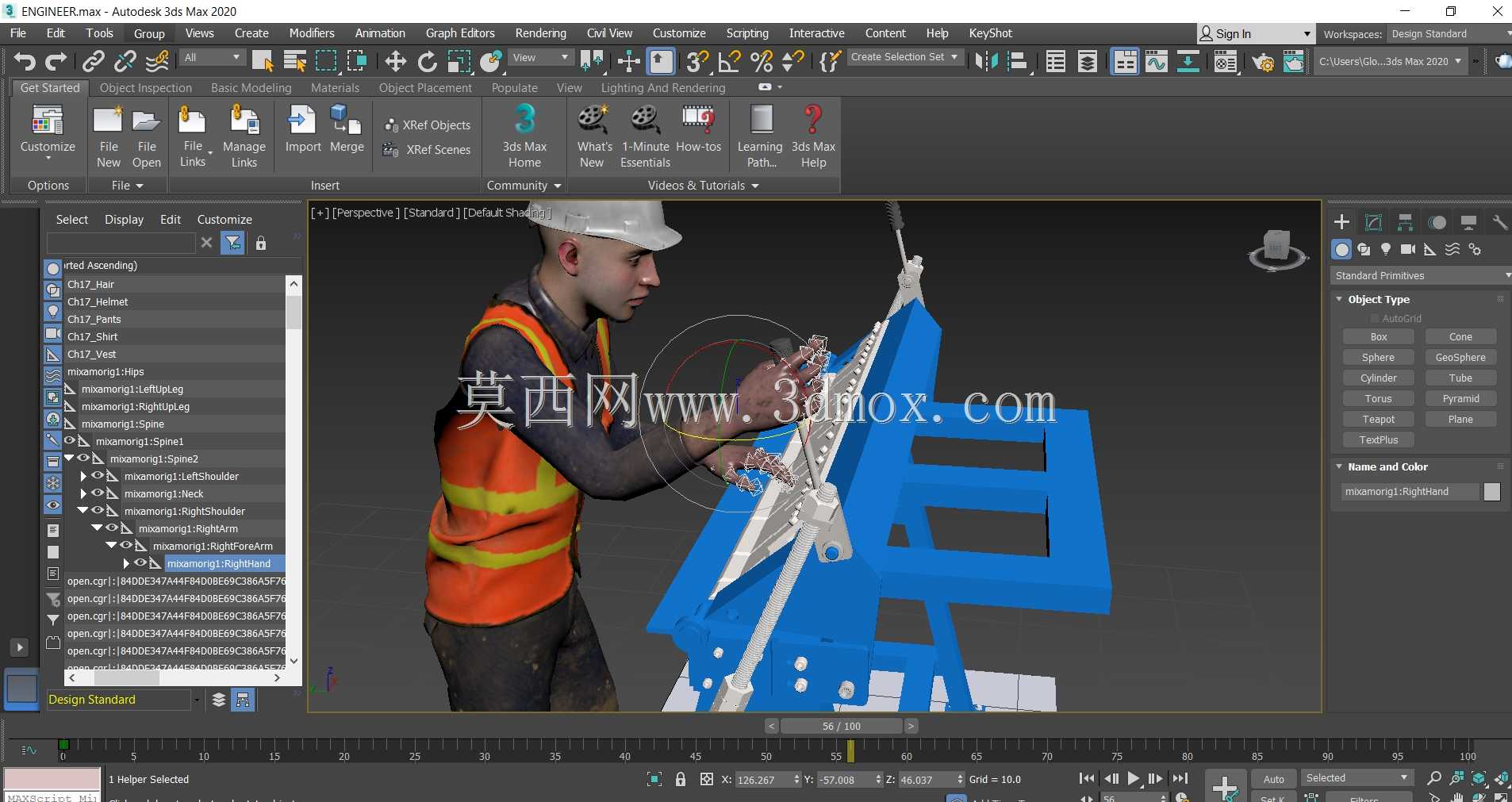

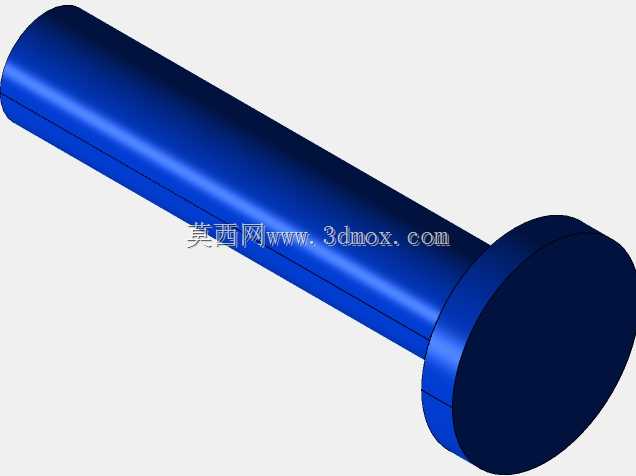

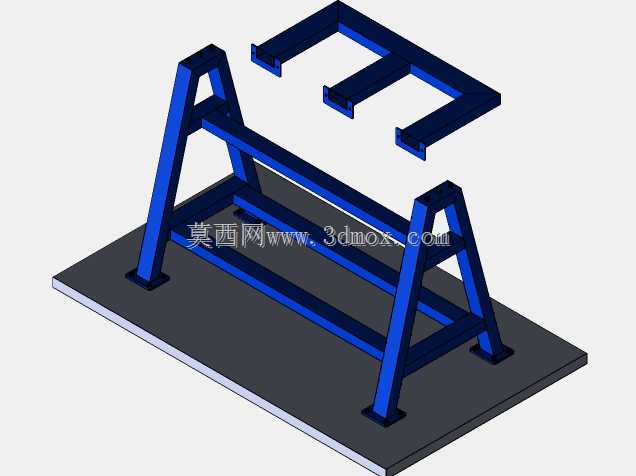

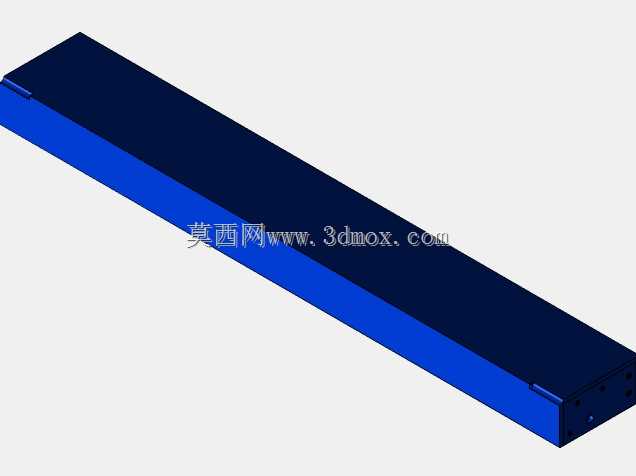

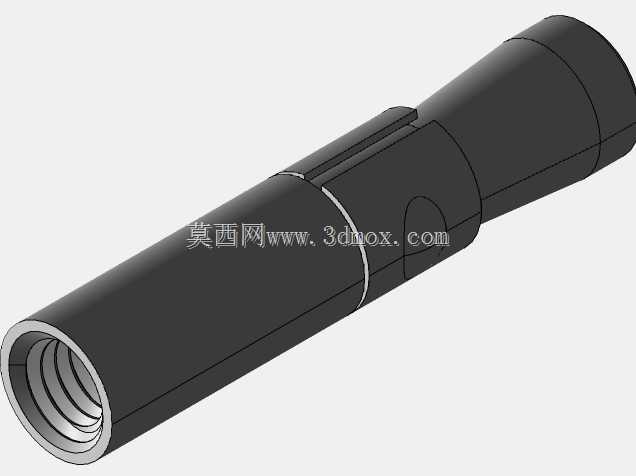

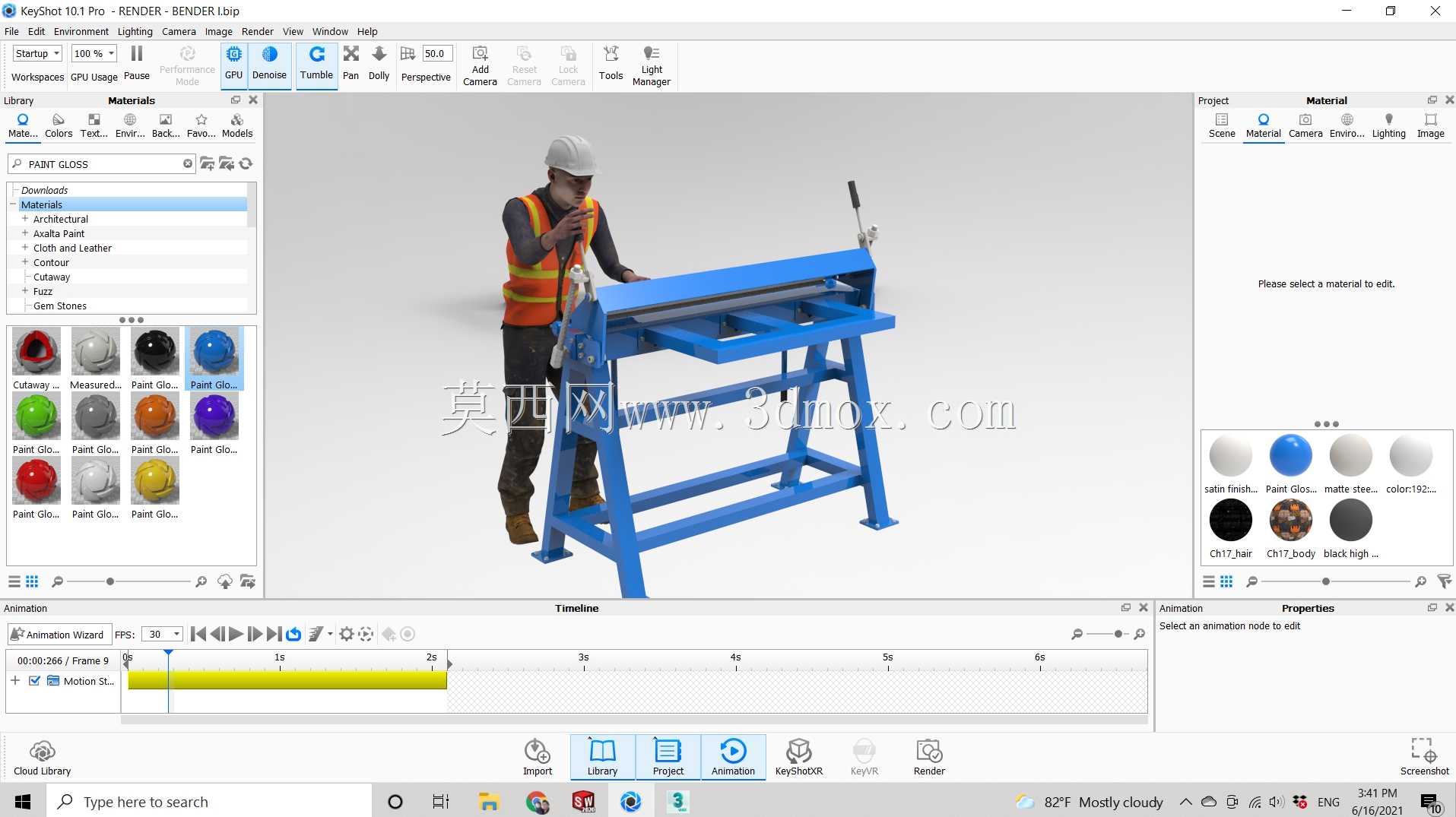

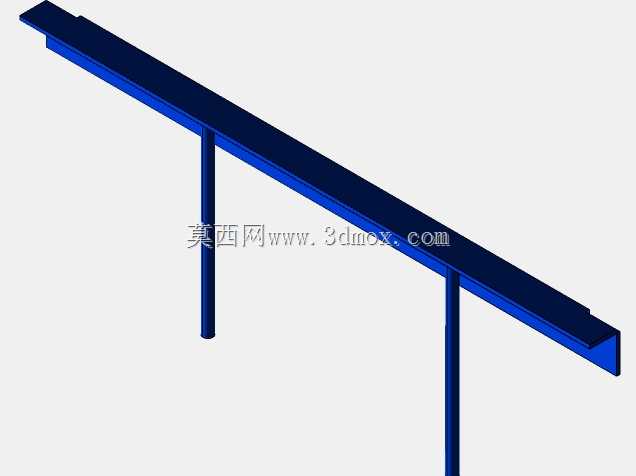

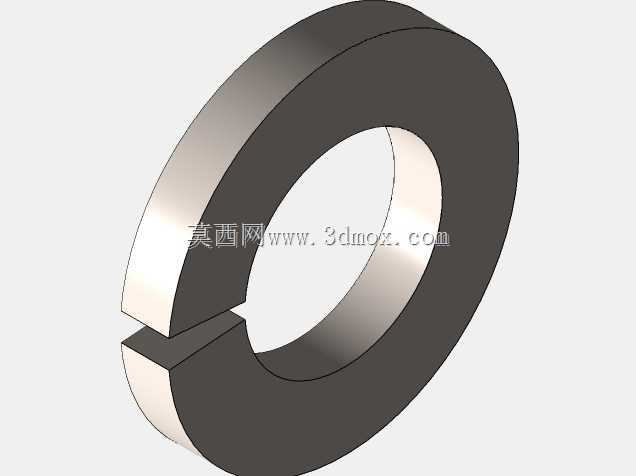

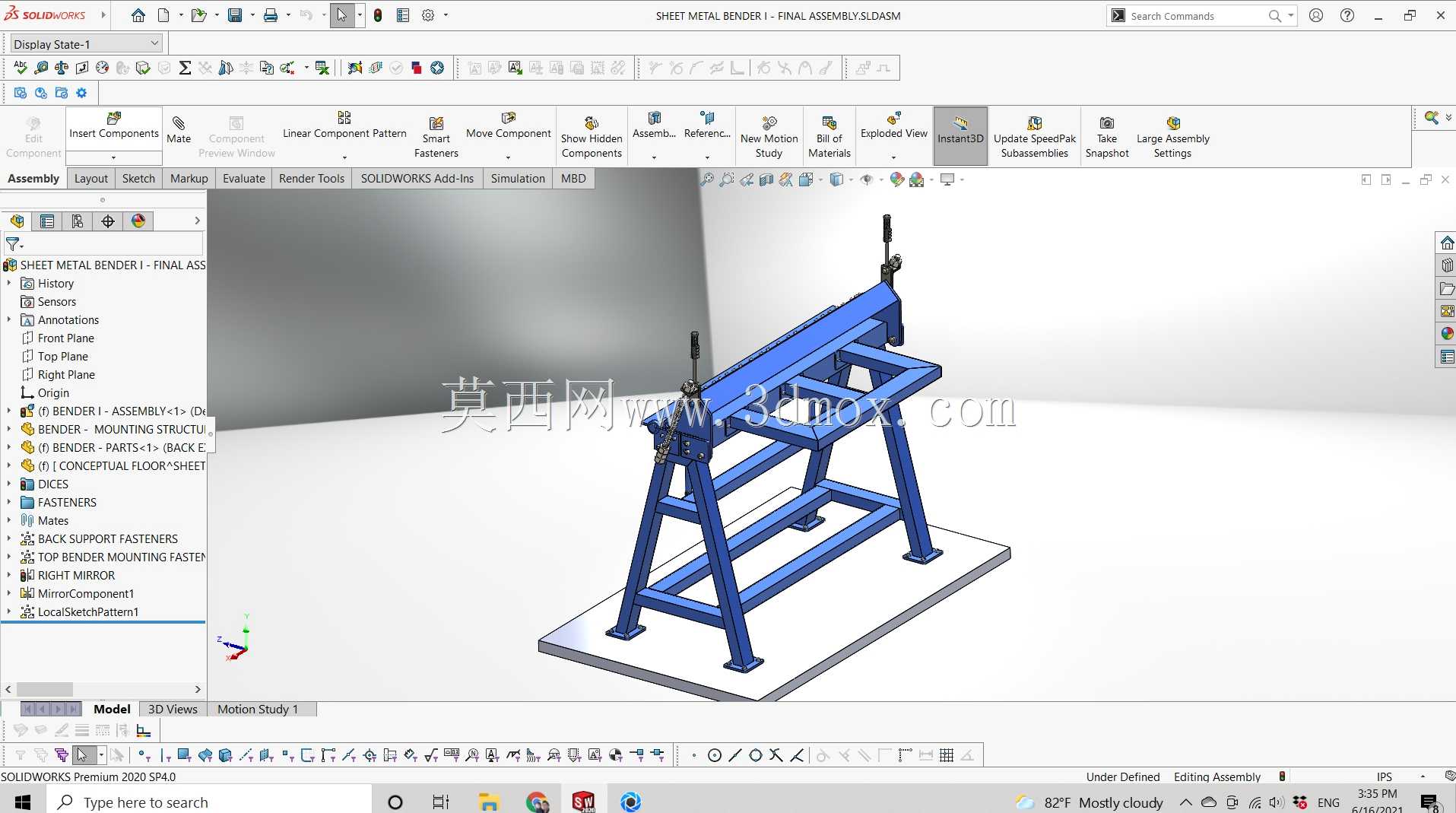

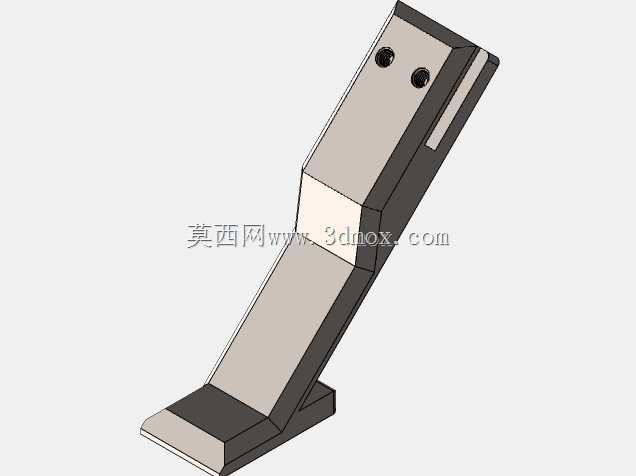

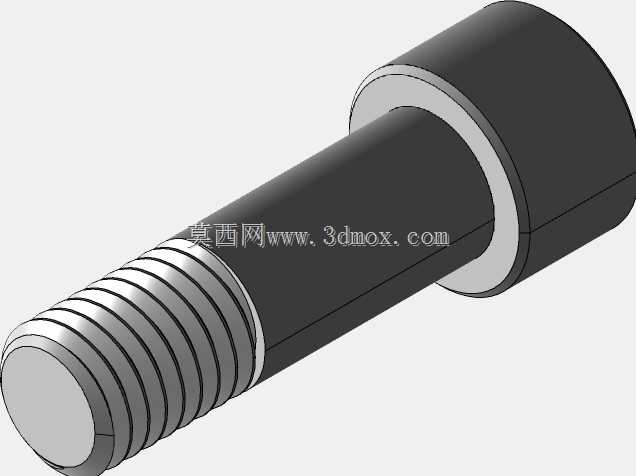

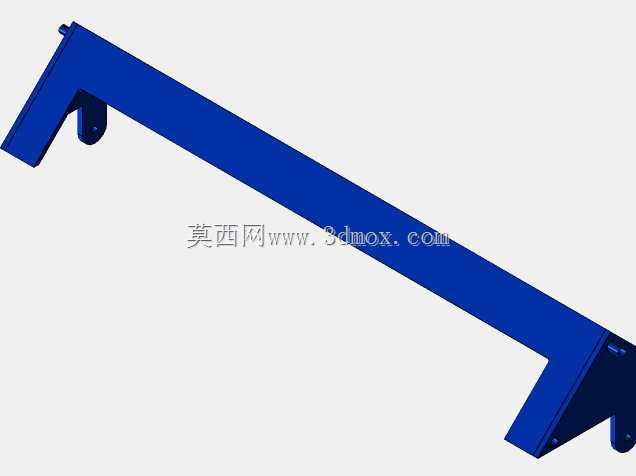

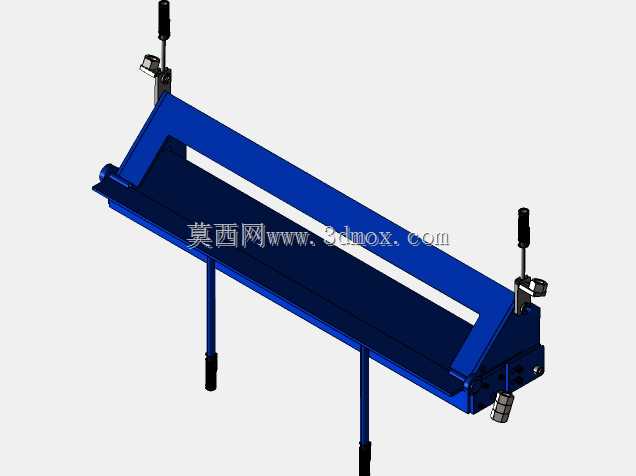

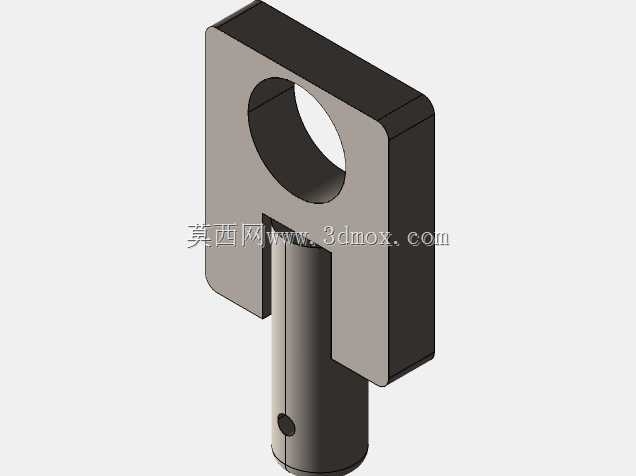

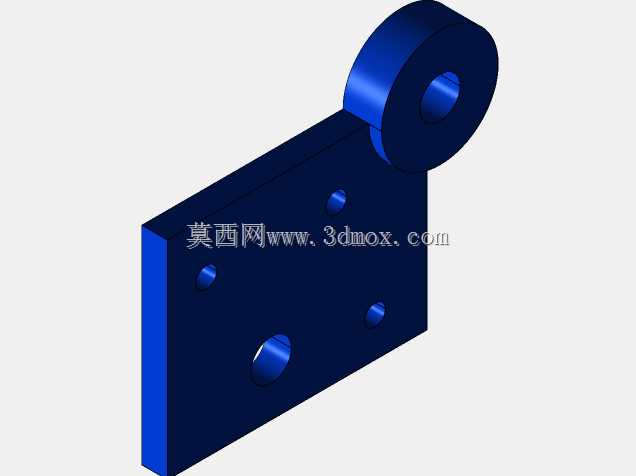

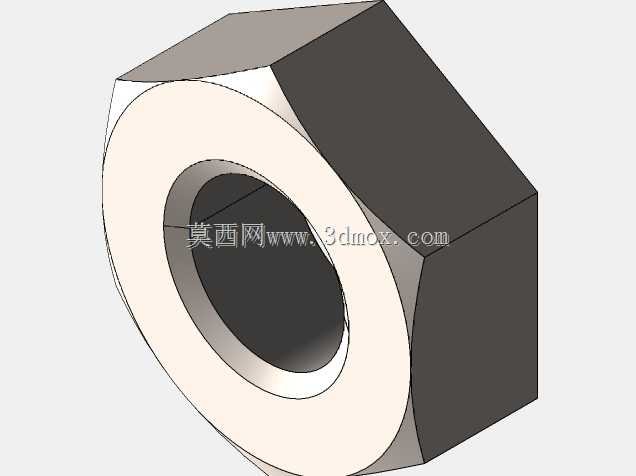

可换模组式钣金折弯加工设备结构

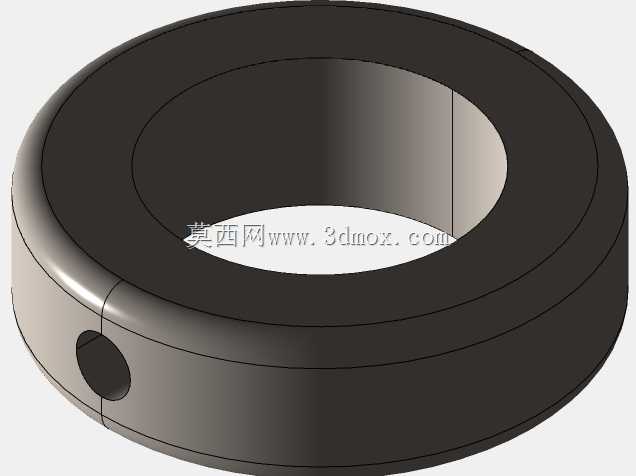

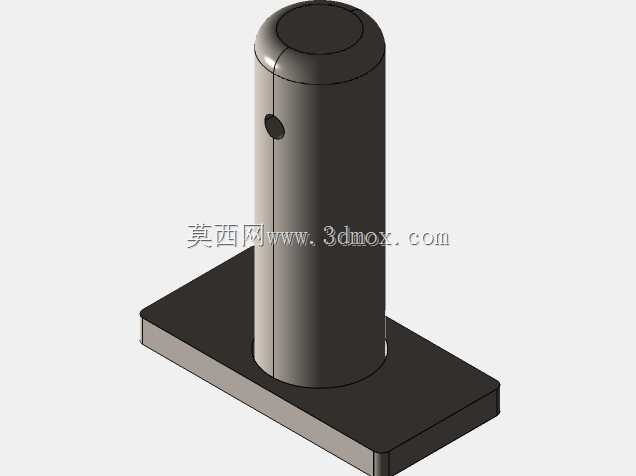

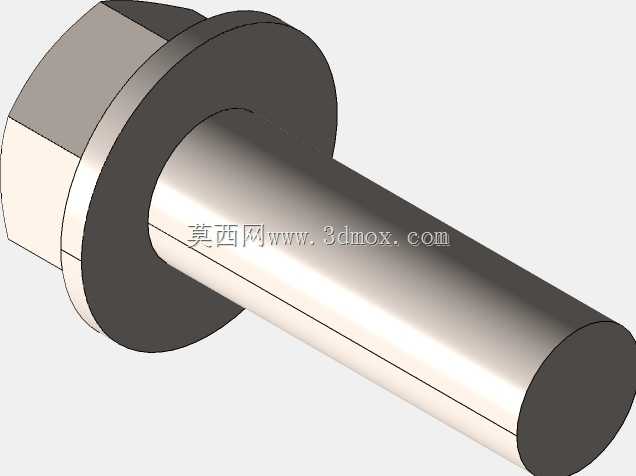

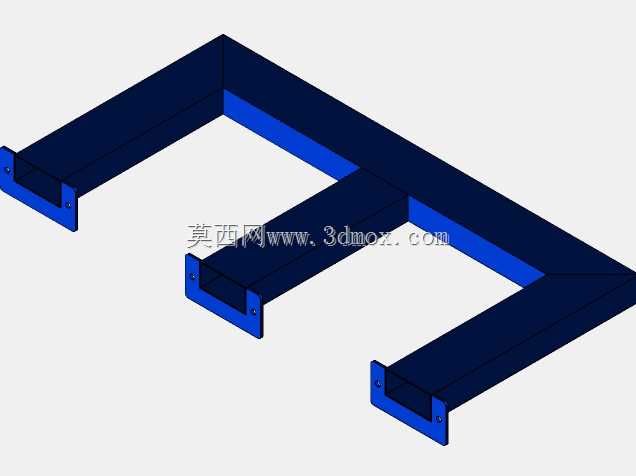

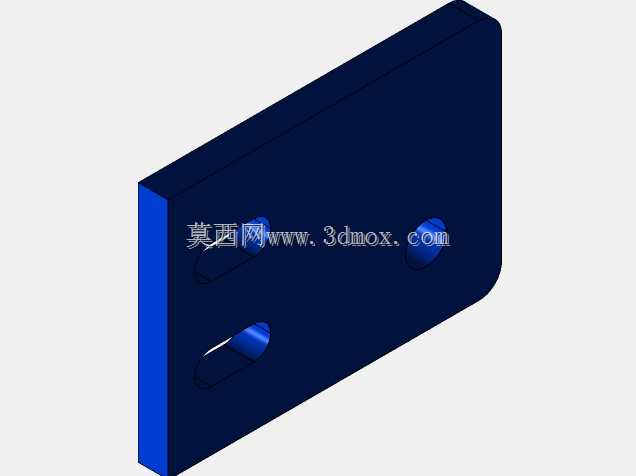

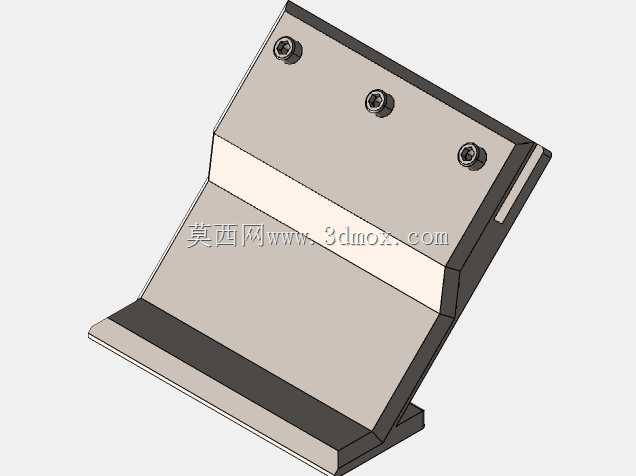

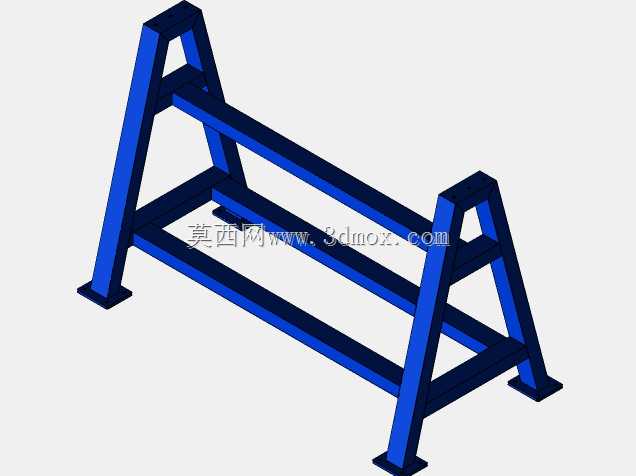

在钣金加工车间的日常排产里，这类折弯设备承担着绝大多数平板材的角度成型工序，小到电气柜的安装支耳、设备护板的折边，大到箱式结构体的围板弯折，都需要依托这类设备完成定角度成型作业。整套结构在设计时优先考虑了模具的快换兼容性，上模夹持端采用统一的标准槽口规格，下模座预留了多组定位销孔，不需要额外制作转接工装就能适配不同V口宽度的下模，对应不同厚度板材的折弯需求，从0.8mm的冷轧薄板到6mm的热轧钢板，只要匹配对应吨位的模口就能完成加工，不需要对设备主体结构做任何改动。设备的工作台面做了整体铣平处理，平面度控制在0.02mm每米范围内，后挡料机构配备了多组可独立调节的定位挡指，加工异形折弯件时可以单独调整每个挡指的前后位置，避免板材在送进过程中出现偏移，保证折弯线的直线度。机身主体采用全钢焊接结构，焊后经过整体去应力退火处理，再通过龙门铣完成各安装面的精加工，从根源上避免长期满负荷作业出现的机身变形问题，保证折弯角度的长期稳定性。两侧的油缸安装座做了加厚加强处理，滑块运行的导轨面采用高频淬火工艺，硬度达到HRC55以上，耐磨性能足以支撑常年连续作业的磨损消耗。安装时需要注意设备周边预留至少1.5米的操作维护空间，后侧要留出后挡料机构的全行程伸缩余量，地面需要做150mm以上的硬化处理，按照地脚孔位置预埋减震垫铁，调平后水平度误差不能超过0.1mm每米，避免运行过程中出现机身倾斜导致的折弯角度偏差。设备的开合行程做了分段限位设计，空行程阶段可以快速下行提升作业效率，接近板材时自动切换为慢速工进，避免冲击对模具和板材造成损伤，回程时也能根据折弯件的高度调整回程上限，减少不必要的行程浪费。针对不同折弯半径的需求，只需要更换对应R角的上模，配合调整下模的V口宽度和折弯补偿参数，就能实现从锐角到钝角的全范围角度成型，不需要额外添置专用成型设备。日常维护时只需要定期给导轨面和传动丝杆加注润滑脂，检查紧固螺栓的预紧力，就能保证设备长期稳定运行，降低车间的设备维护成本。
