数控铣加工中心推拉防护门结构设计

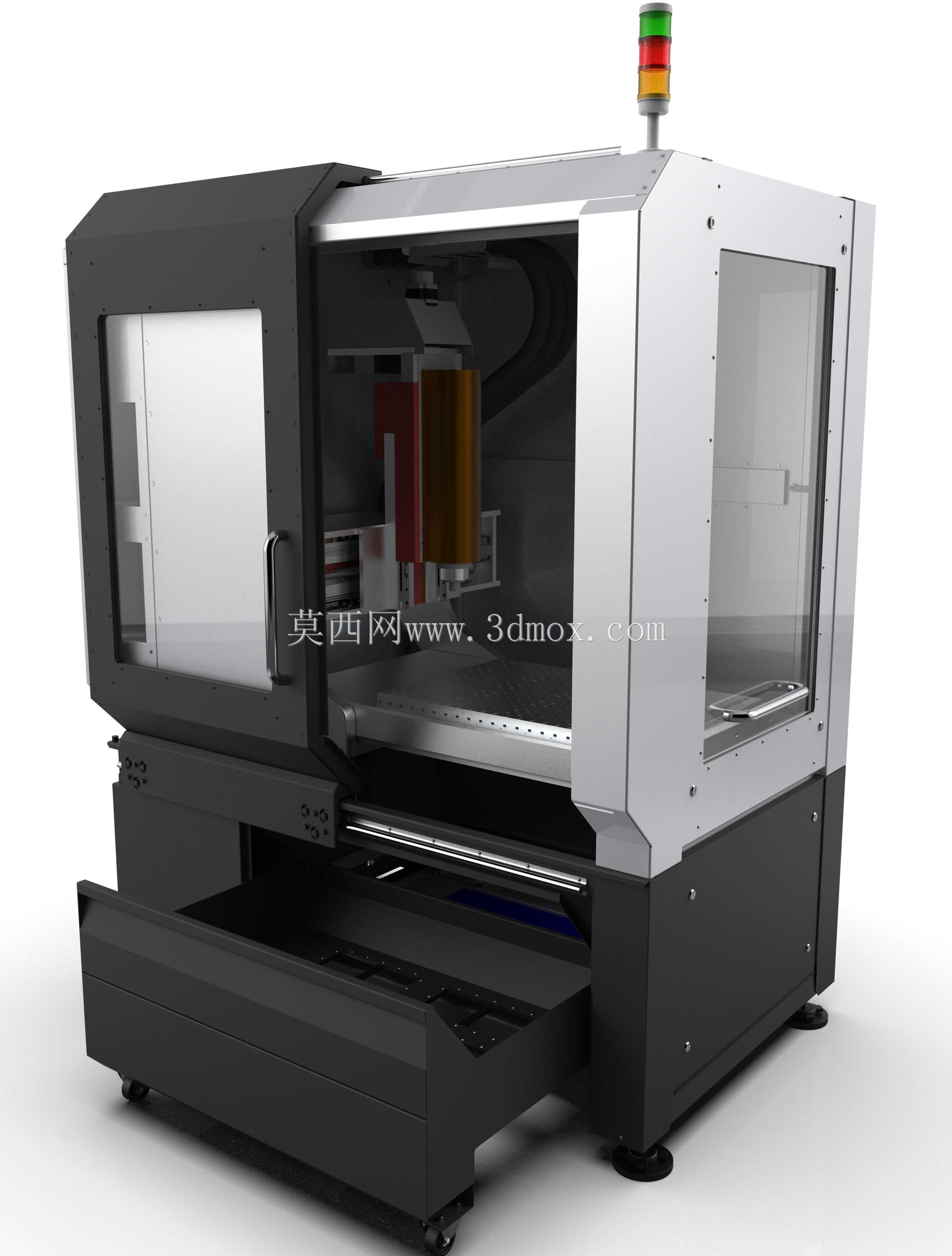

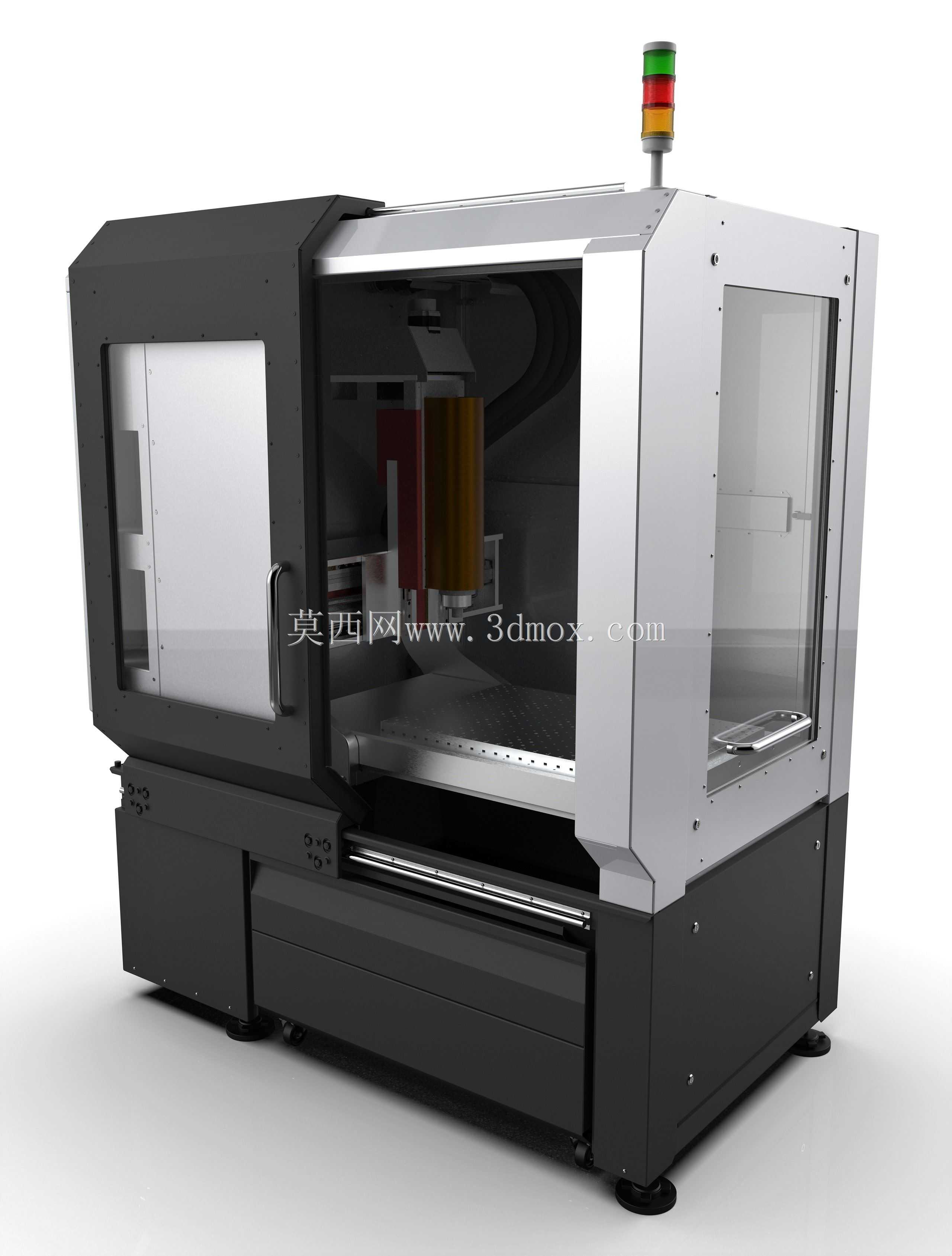

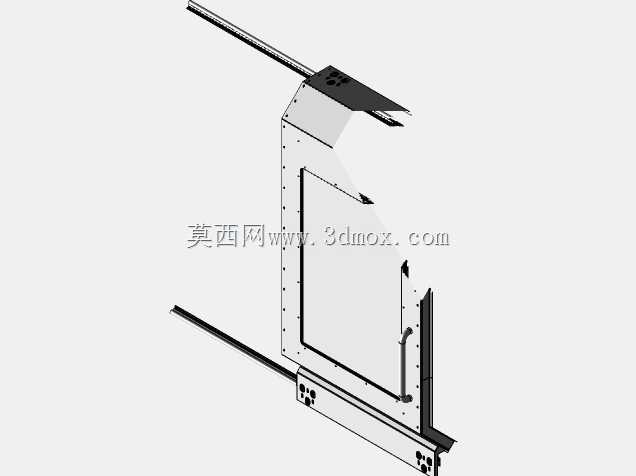

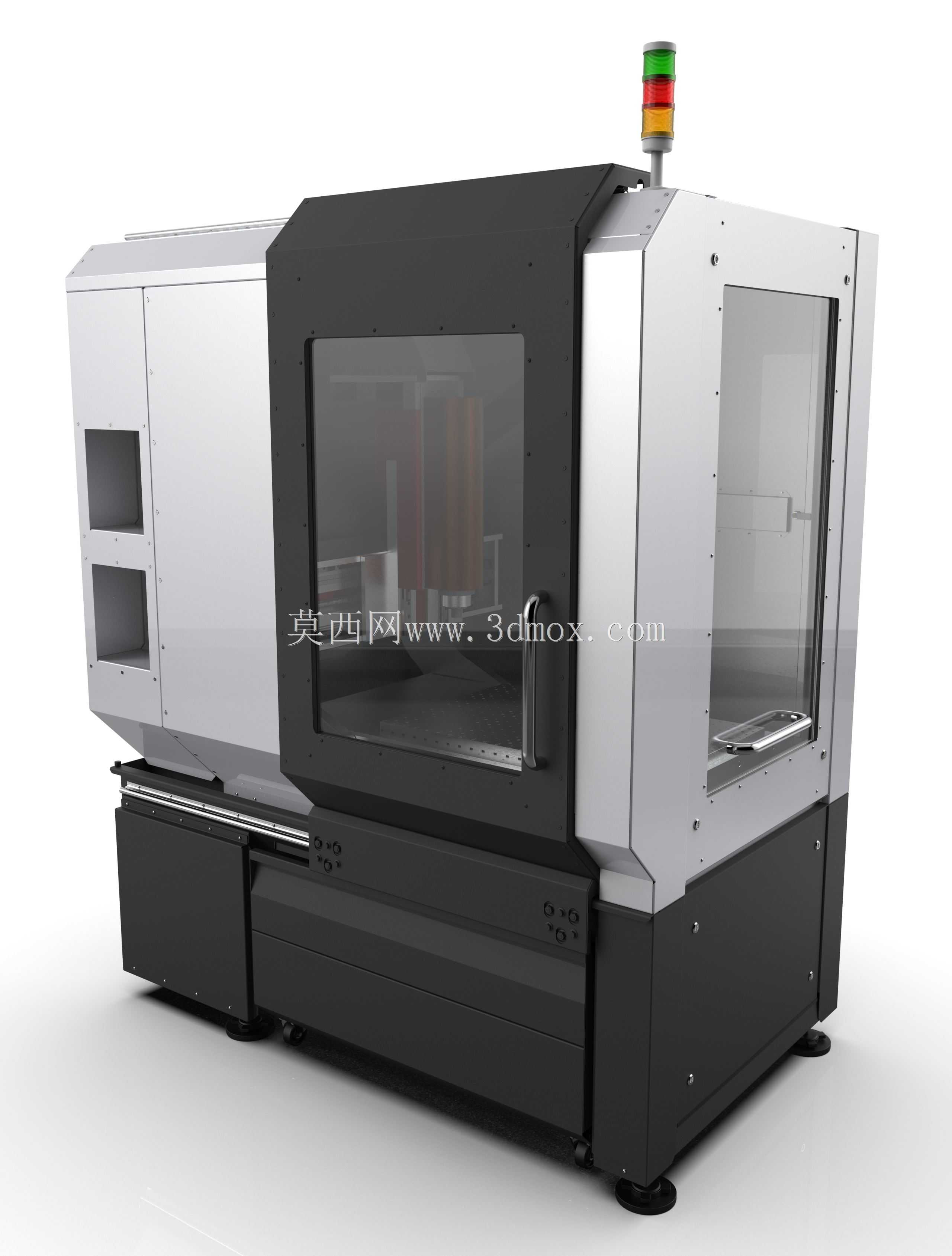

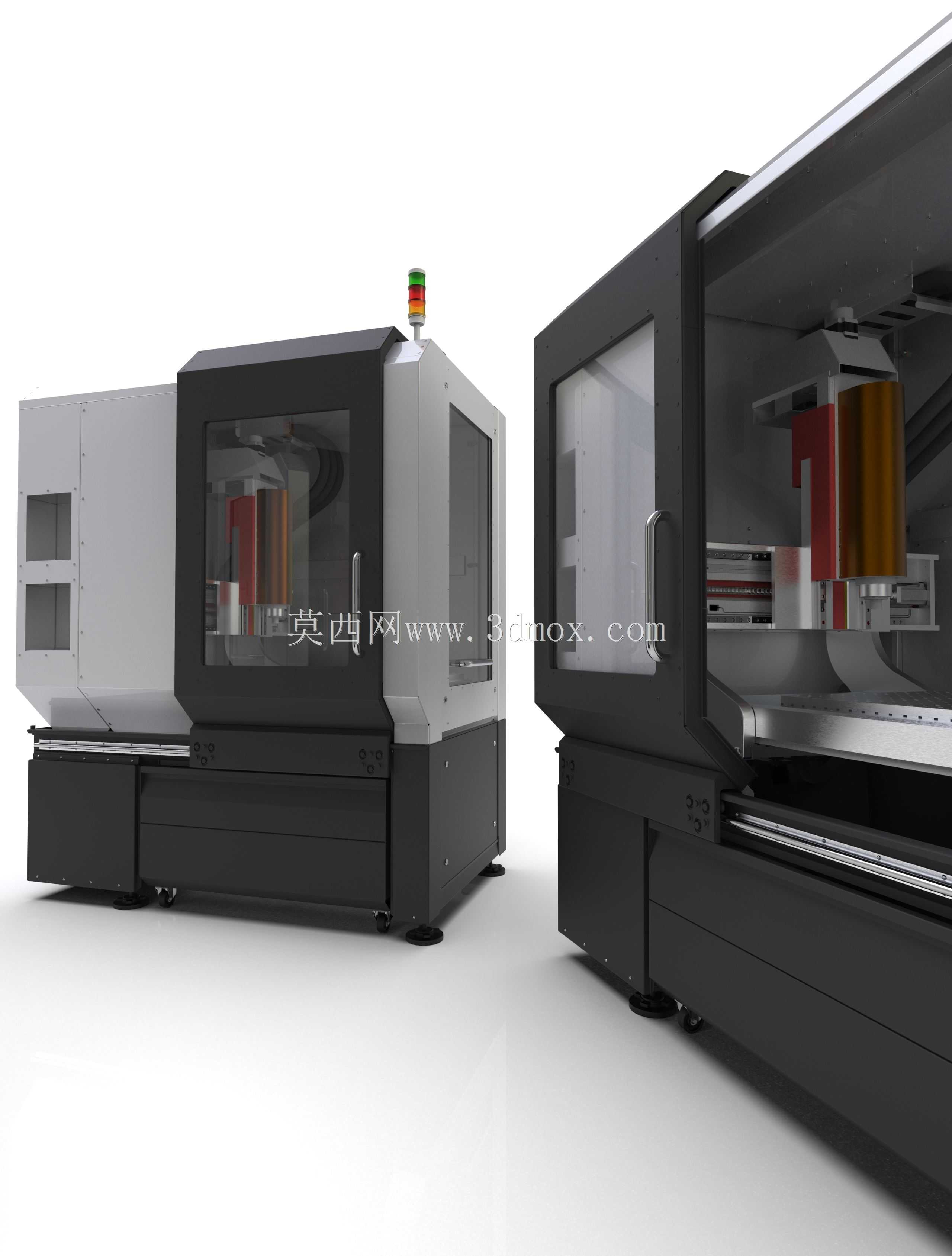

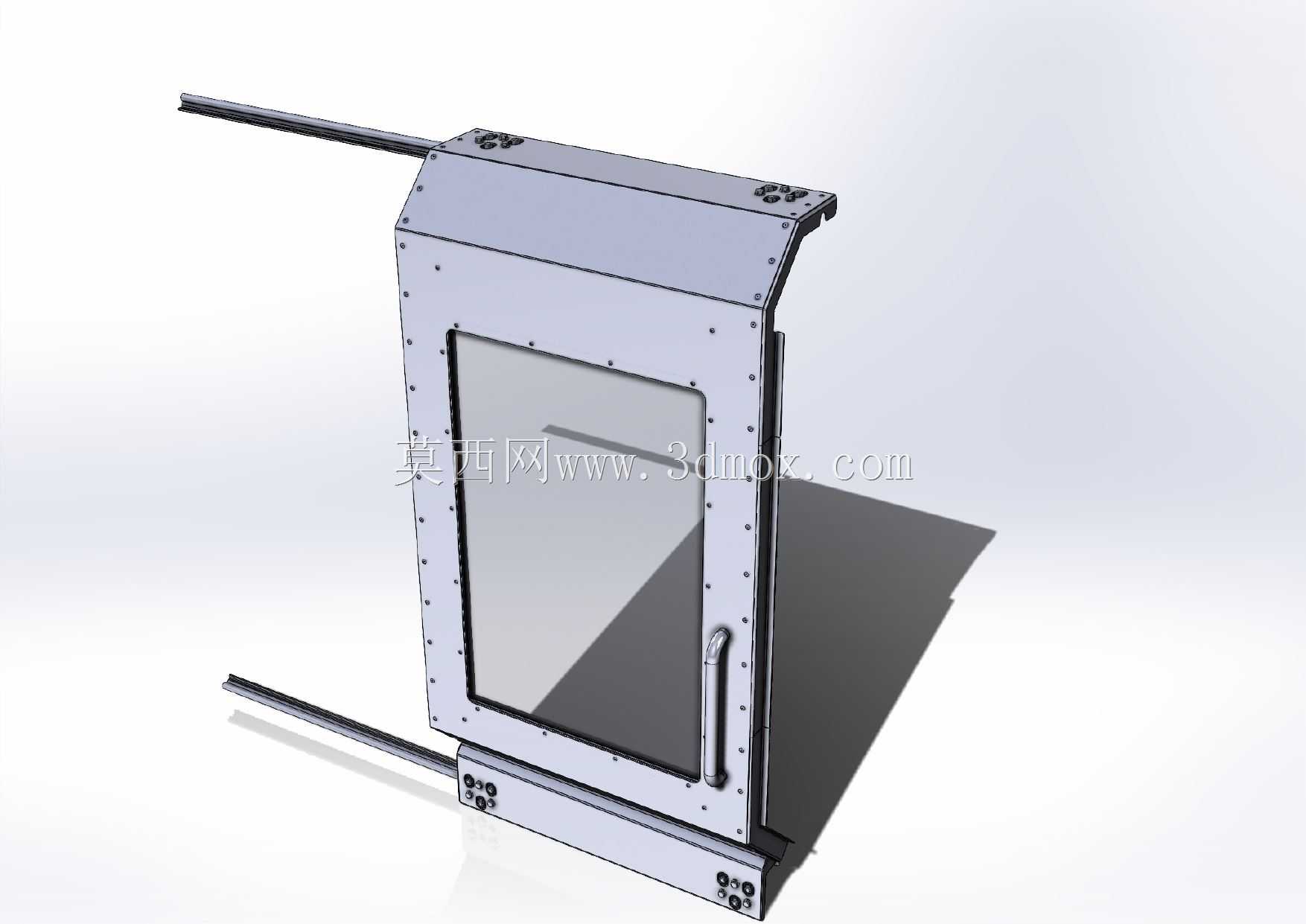

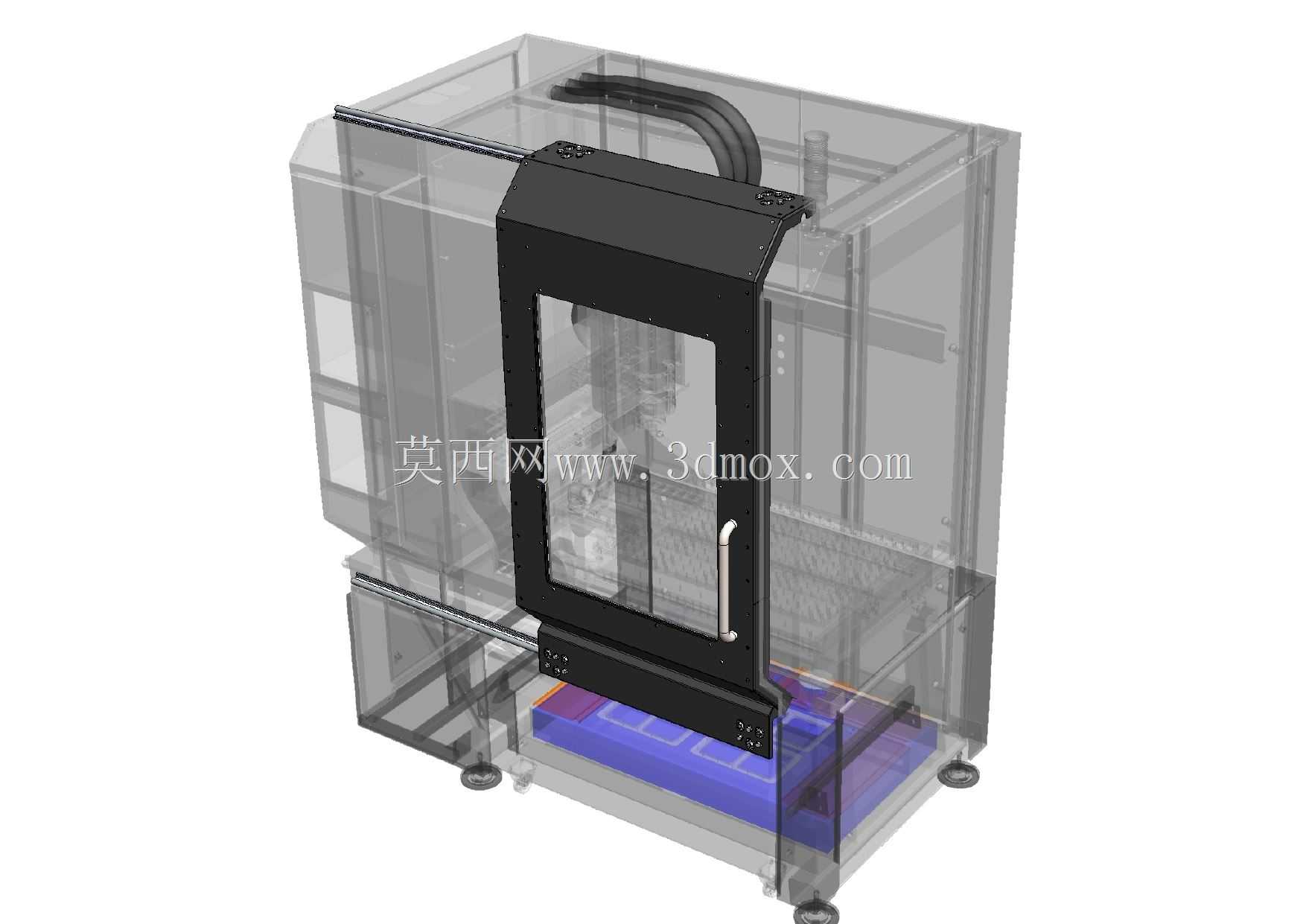

这套推拉门结构主要配套立式数控铣加工中心使用，是机床操作侧核心的防护与操作交互部件，日常加工过程中承担切削液阻隔、铁屑飞溅防护、加工区域封闭降噪的核心作用，同时兼顾操作人员上下料、调试换刀时的操作便捷性需求。从实际车间应用场景来看，这类推拉门多布置在机床正面操作区，对应工作台上下料工位，操作人员可通过推拉动作快速开合防护门，完成工件装夹、刀具更换、加工状态观察等操作，闭合状态下可完全覆盖加工腔体的操作开口，避免高速切削产生的高温铁屑飞溅伤人，同时阻挡切削液雾化扩散到车间环境，降低加工噪音向外传递。设计过程中优先考虑了焊接接头的最小化处理，整体框架采用折弯钣金拼焊结构，减少外露焊接点位，既降低焊接变形带来的装配误差，也提升外表面的平整度，减少后期打磨喷涂的工作量。针对上部圆弧顶区域做了专门的密封结构设计，采用嵌入式密封条配合折弯压边结构，可有效阻挡切削液从门体顶部缝隙渗漏，避免切削液顺着外板流到地面造成车间污染，也防止渗漏的切削液腐蚀机床外部的电气线路部件。人机工程层面，门体把手布置在操作人员站立时的手肘舒适操作高度，推拉行程匹配常规操作人员的手臂活动范围，门体上部设置透明观察窗，采用钢化防爆玻璃材质，闭合状态下操作人员可清晰观察内部加工状态，无需频繁开门。上部圆顶设计为快拆结构，日常维护时无需整体拆卸门体框架，即可快速拆下上部圆弧顶完成内部导轨、传动部件的检修与清洁。门体底部配套滑动导轨组件，采用耐磨滑块配合隐藏式导轨设计，避免铁屑、切削液进入导轨滑道造成卡滞，导轨安装面与机床本体的安装基准做了公差匹配，安装时可通过侧边调整螺栓快速调整门体的平行度，保证推拉过程顺滑无卡顿。顶部配套的三色信号塔安装座与门体框架做了一体化设计，信号塔走线从门体内部钣金空腔穿过，避免外露走线被剐蹭破损，安装座的尺寸匹配行业通用的信号塔安装规格，可直接适配多数标准型号的设备状态警示灯。门体整体的安装边界完全匹配常规立式数控铣的正面开口尺寸，侧边与机床立柱护板的接缝处采用迷宫式密封结构，闭合后门体与周边护板无明显缝隙，整体外观与机床外防护保持统一的工业设计风格，兼顾防护实用性与外观整洁度。
