带微调功能的快插式气动球阀结构

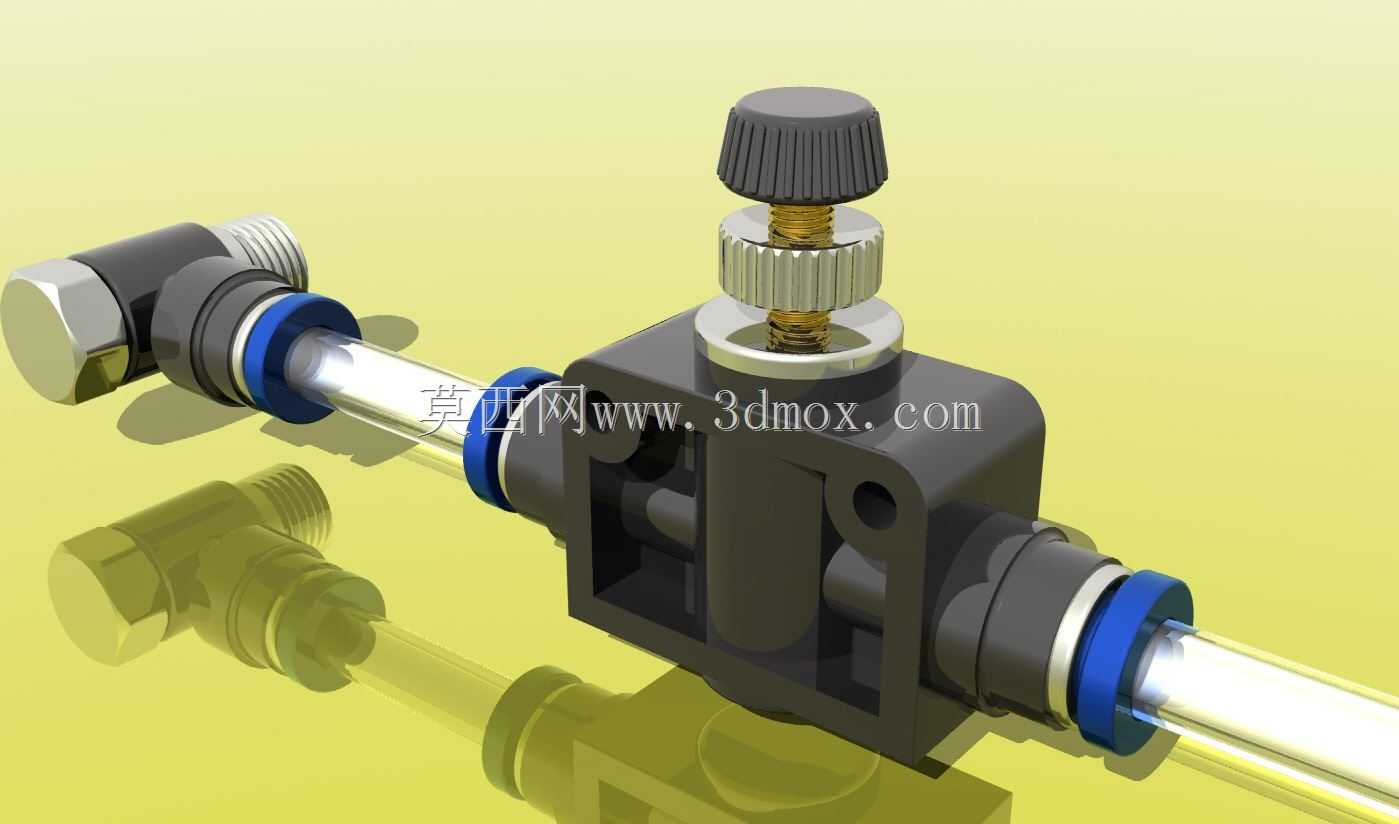

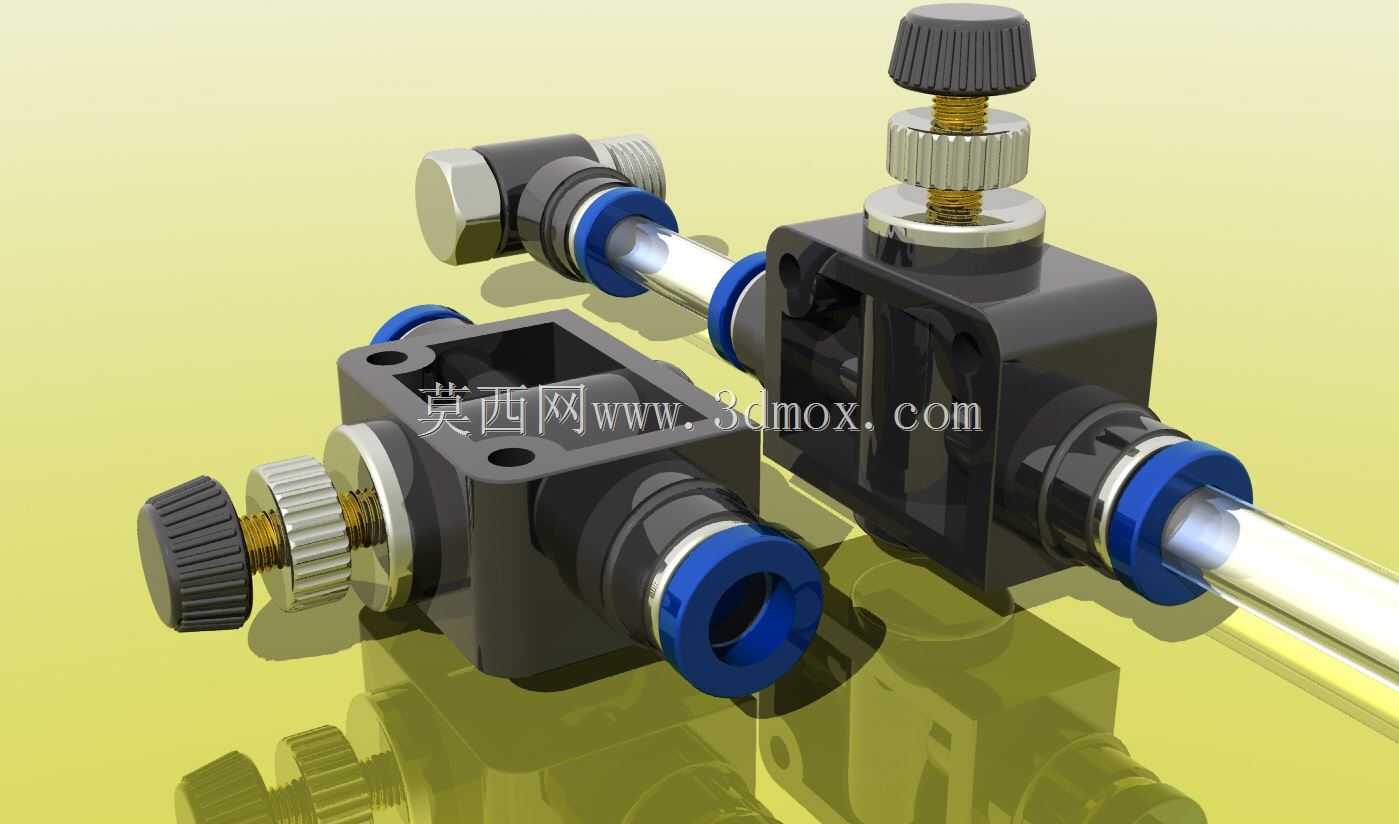

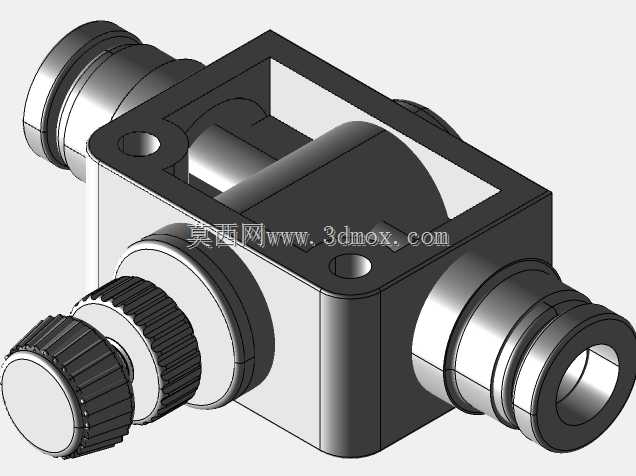

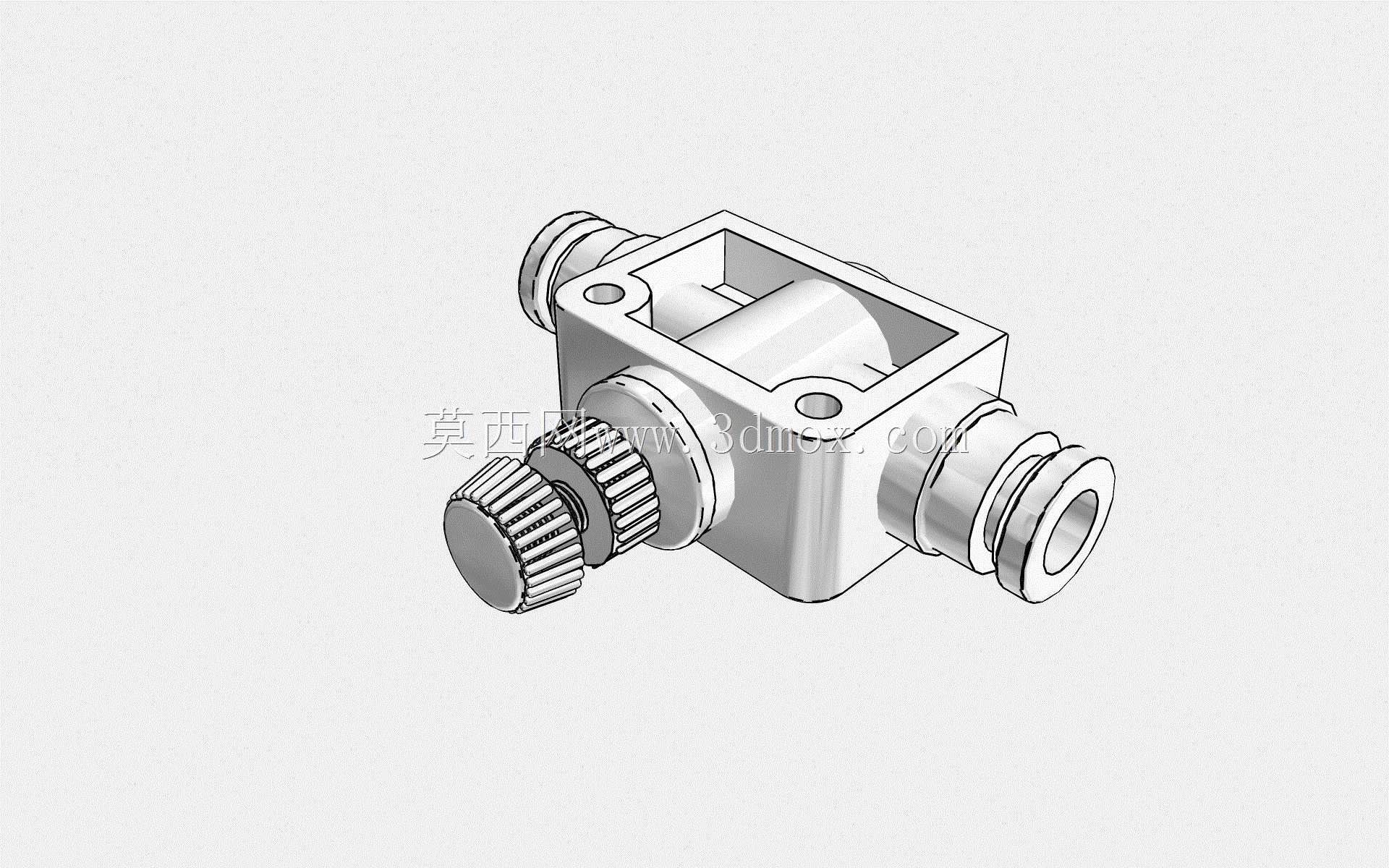

这款微调气动球阀主要面向小口径气动回路、低压流体输送场景设计，常见于小型自动化设备气路排布、实验室气路管控、小型水处理支路的通断与微流量调节环节，适配空气、清水、低真空工况的管路连接需求。产品采用侧置微调旋钮与主通断结构集成的设计思路，将流量微调功能与常规球阀的通断功能整合在同一阀体内，无需在管路上额外串联节流阀，有效缩减管路安装占用的空间，减少管路接头数量，降低气路泄漏的潜在风险。阀体两侧采用椭圆套筒式快插接口设计，安装时无需额外套丝、焊接或使用专用卡压工具，仅需将对应外径的硬管或软管插入接口即可完成可靠连接，内部的不锈钢卡簧结构会牢牢咬合管材外壁，搭配丁腈橡胶密封圈实现0-10bar压力范围内的密封效果，连接完成后不会限制管路通径，避免额外压损影响回路流量。顶部的微调旋钮采用细牙螺纹传动结构，旋钮表面做滚花防滑处理，转动时可带动内部阀芯产生微小开度变化，实现小范围内的流量精准调节，调节到位后依靠螺纹自锁特性保持开度稳定，不会受管路内流体压力波动影响出现开度偏移。阀体主体采用增强工程塑料注塑成型，兼顾结构强度与轻量化需求，金属调节部件采用不锈钢材质，避免长期使用出现锈蚀卡滞问题，接口处的蓝色锁紧卡圈采用按压式解锁结构，拆卸管路时仅需向内按压卡圈即可顺利拔出管材，便于后期管路调整与元件维护。建模过程中严格还原了快插接口的插拔行程、微调旋钮的调节行程、阀体安装孔位的位置尺寸，相邻接口的中心距、阀体总高度、旋钮突出阀体的高度均按照实际产品的安装边界还原，可直接导入设备三维装配体中做管路排布干涉检查，也可作为气动回路教学演示的可视化模型使用，结构细节处还原了内部阀芯的配合间隙、密封件的安装槽位，能够直观展示微调功能的实现原理，为同类集成式阀件的结构优化提供参考。
