快插式气动管路手动球阀结构设计

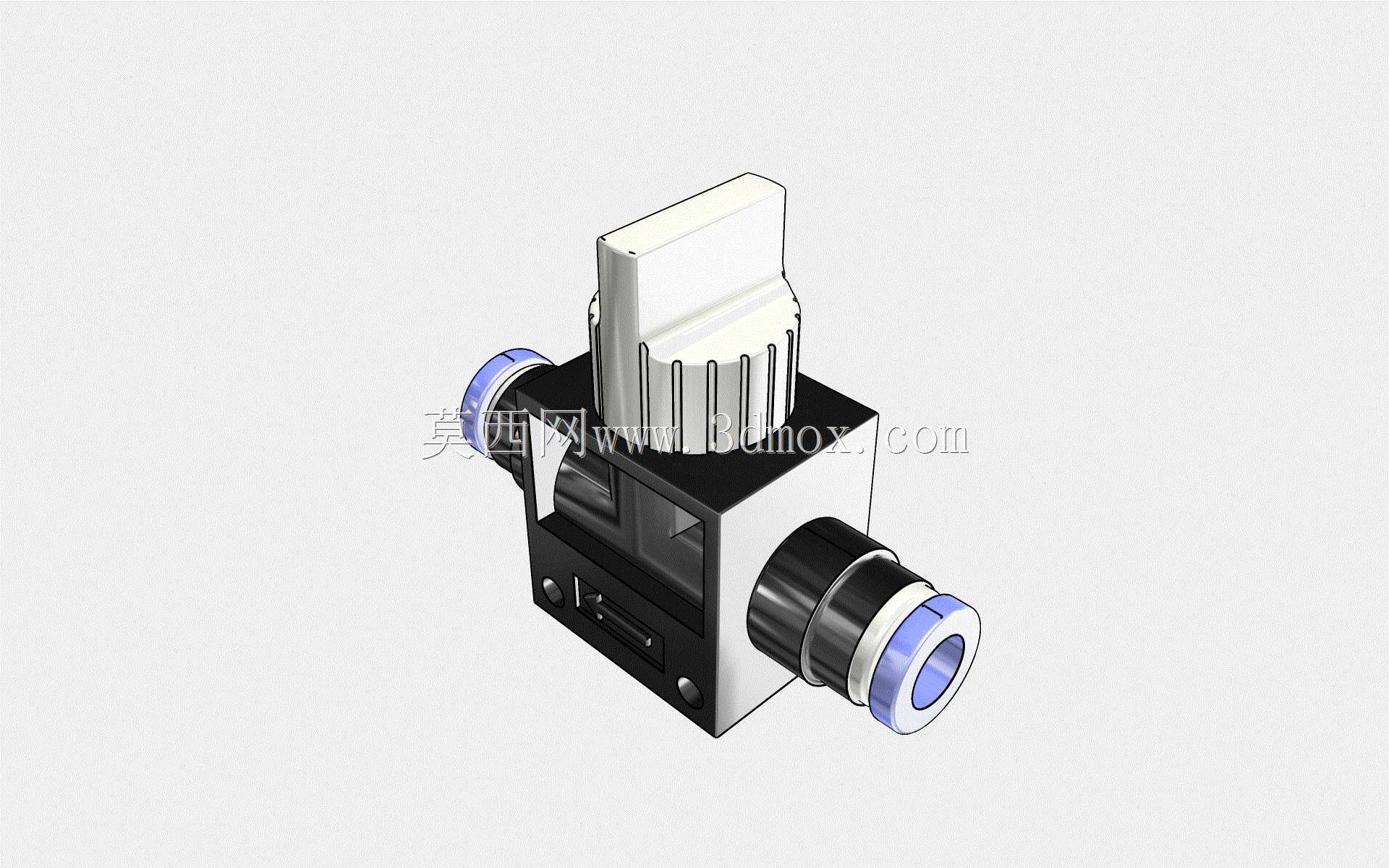

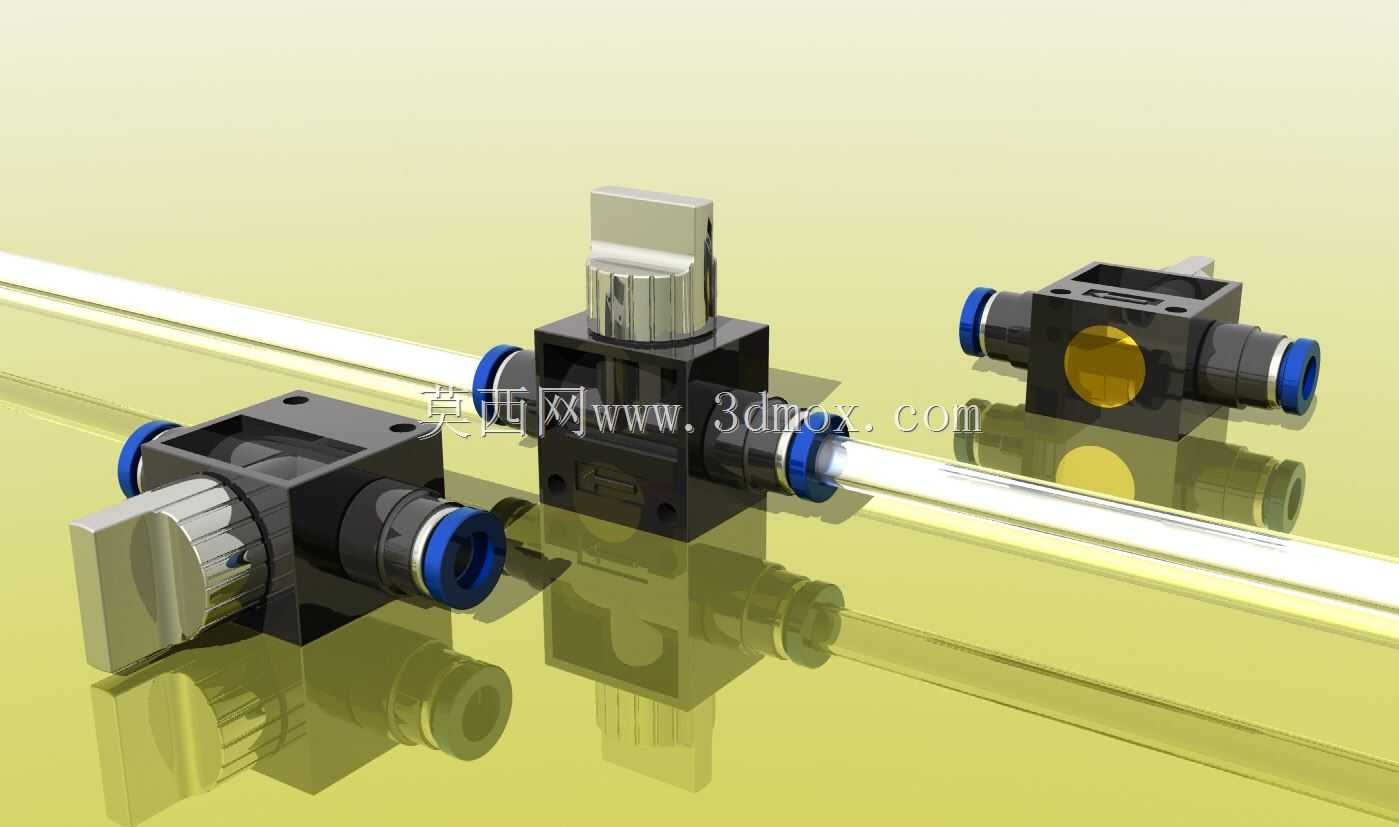

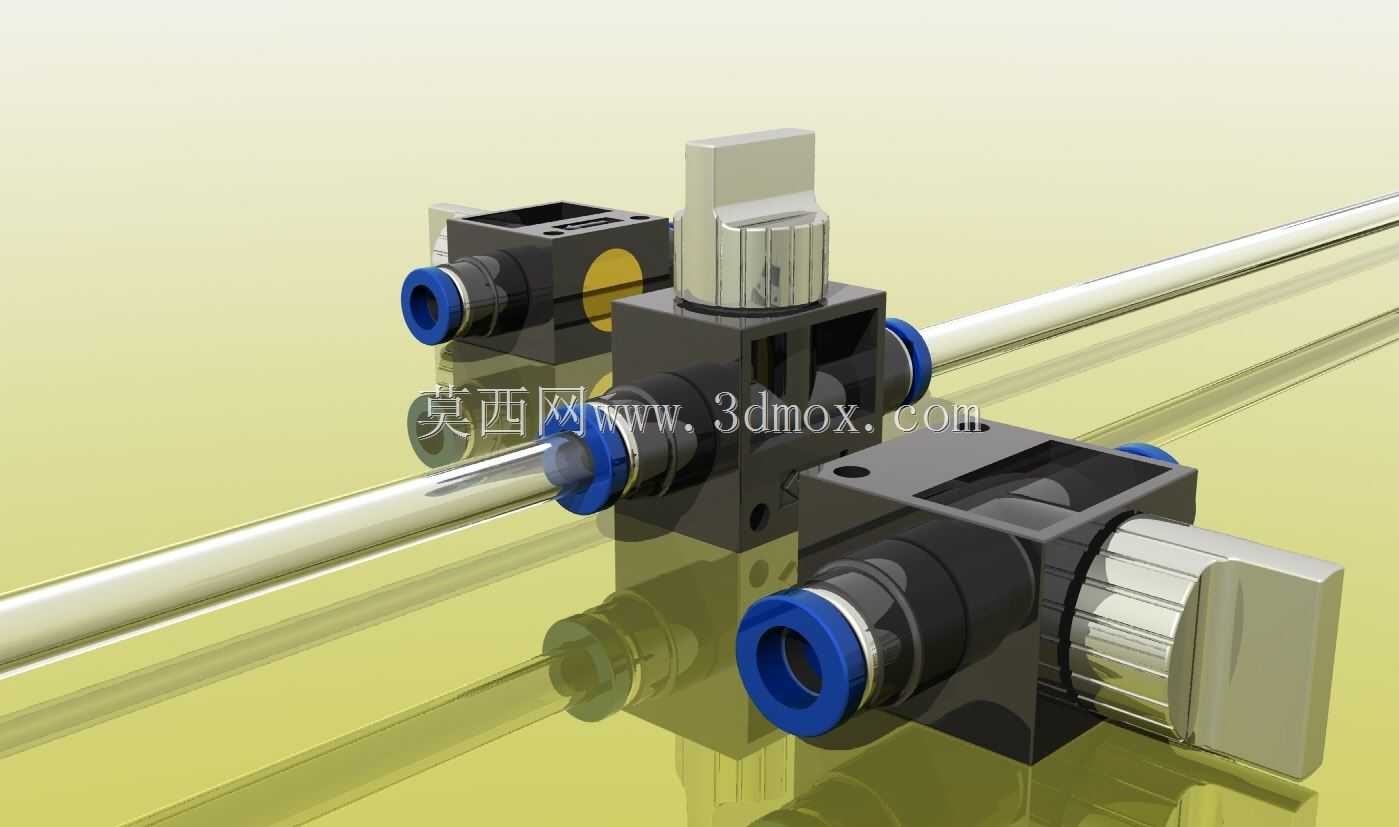

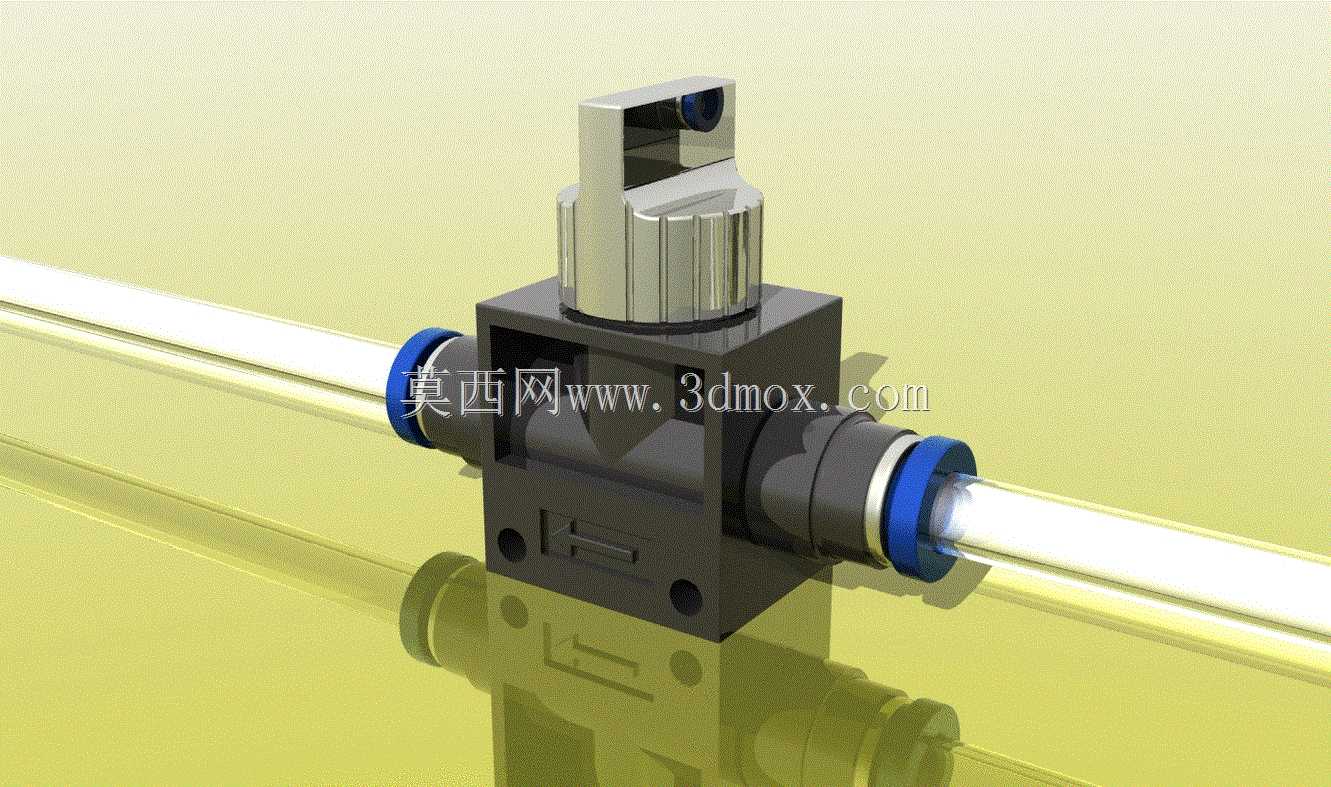

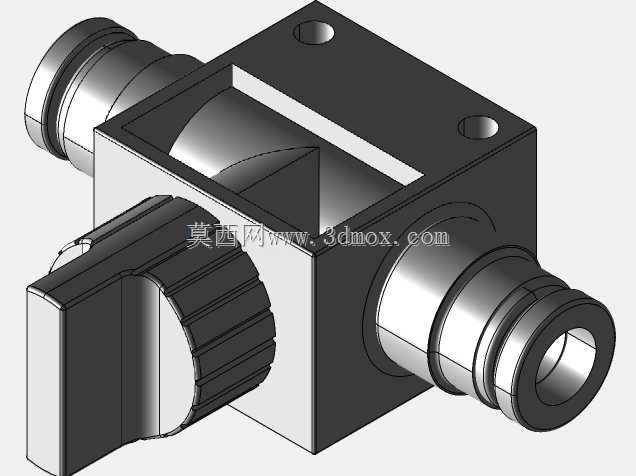

这款手动控制的气动管路球阀，主要面向小型气动回路、低压流体输送场景设计，常见于桌面型自动化设备气路、实验室小型真空气路、民用净水低压管路等排布紧凑、安装空间受限的场合，用来实现管路通断的快速手动切换，相比传统螺纹连接的球阀，省去了套丝、缠生料带的安装工序，能大幅缩短现场装配的耗时。阀体采用方体式布局，将核心的球形密封阀芯完全包裹在主体型腔内部，两侧直接集成快插式接头结构，适配外径6mm的柔性管路，不管是PU气动软管、PE净水软管还是同规格的真空硅胶管，都可以直接插装锁定，内部的弹性卡圈能牢牢卡住管外壁，搭配O型密封圈实现无额外密封件的可靠连接，额定工作压力覆盖0-10Bar区间，可满足常规压缩空气、常温清水、低真空度回路的使用需求，适用介质温度范围在0到60℃，避免高温介质导致密封件老化失效。设计阶段优先考虑了手动操作的人机交互合理性，顶部的旋钮做了防滑滚花处理，旋钮的旋转角度限位为90度，操作时只需将旋钮扳动90度即可完成全开或全关的状态切换，旋钮顶部做了流向指示标记，现场调试人员无需额外查看说明书，就能直观判断当前阀门的通断状态，避免误操作引发的气路断供、流体泄漏问题。安装边界上，阀体两侧快插接头的同轴度控制在0.1mm以内，插装管路后不会出现管路歪斜导致的应力集中，方体结构的阀体可以直接贴装在设备安装板表面，也可以通过配套的管夹悬空固定，不需要额外预留扳手操作空间，相比同通径的螺纹式球阀，整体轴向长度缩短近三分之一，在排布密集的阀岛周边、设备内部走线走管的狭窄空间里，能有效提升空间利用率。密封结构上，球体与阀座之间采用软质密封件贴合，转动扭矩控制在合理区间，即便长期处于受压状态，也不会出现扳动卡顿的问题，阀杆部位设置了双重密封结构，避免频繁扳动后出现介质沿阀杆缝隙泄漏的情况，快插接头内部的卸压结构设计，让后期维护拆换管路时，只需按下接头端部的释放环就能轻松拔出软管，不会因为管路内部带压出现软管弹出的安全隐患。在三维建模过程中，所有配合面的公差都按照气动元件的行业标准设定，快插接头的卡圈卡槽深度、密封槽的尺寸压缩比都经过反复校核，既保证插装时的顺畅度，又能避免长期使用后出现密封失效、管路脱落的问题，阀体表面的棱角都做了小倒角处理，避免安装调试过程中划伤操作人员或管路外壁。
