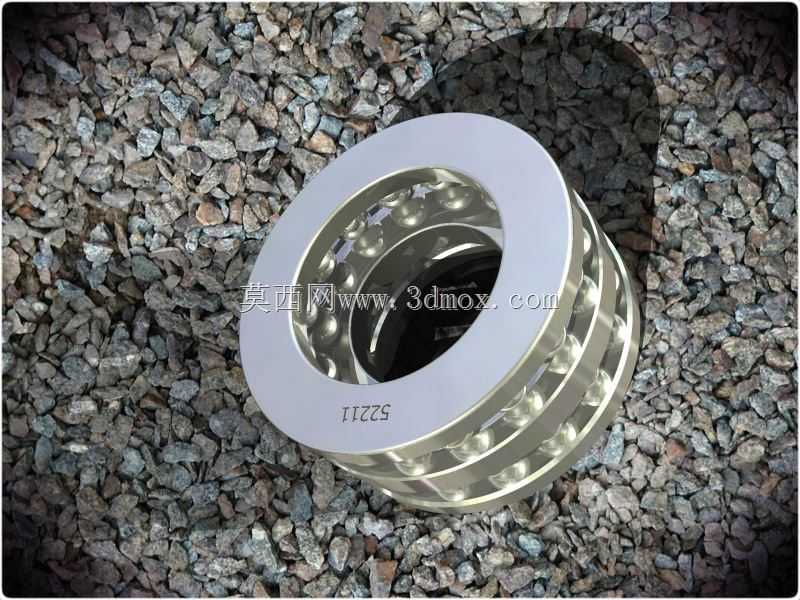

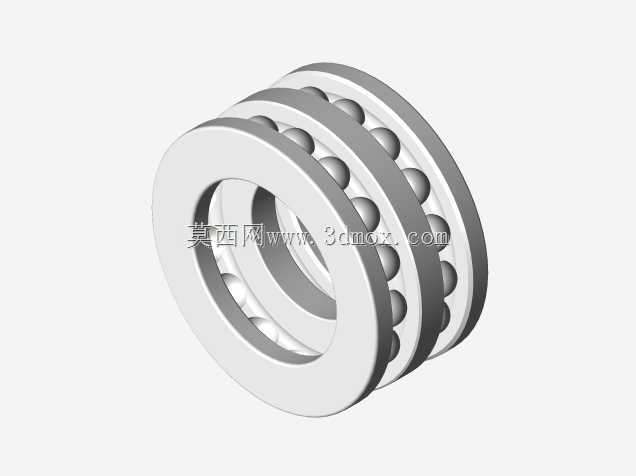

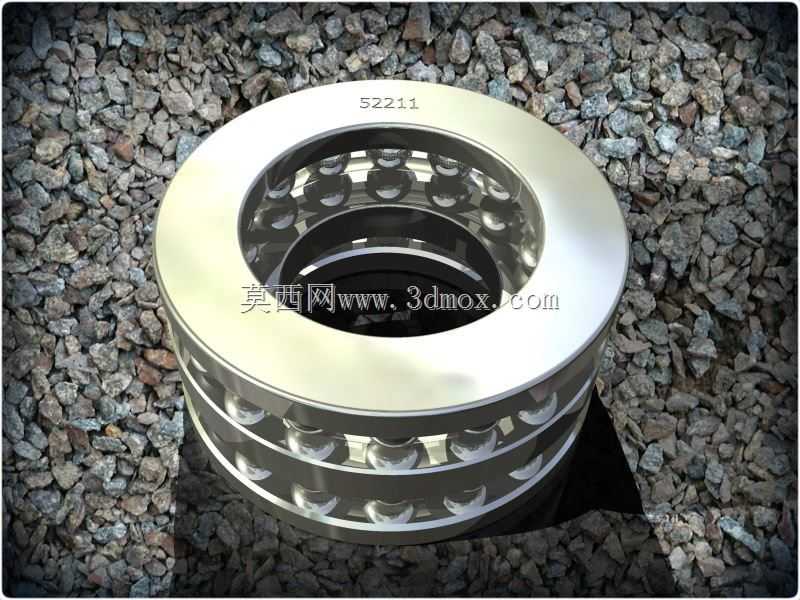

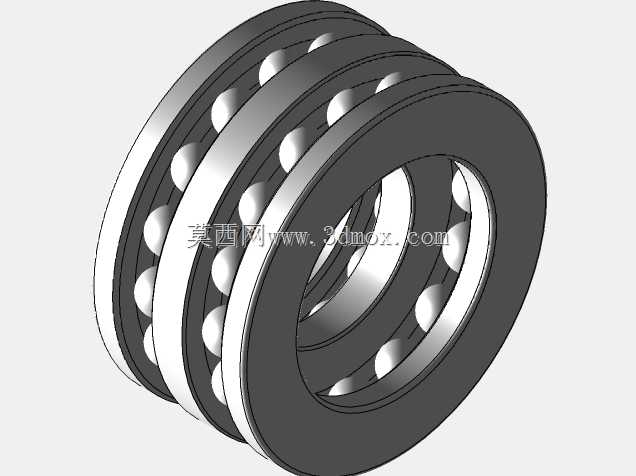

双向推力球轴承52211结构三维设计

在立式机床主轴、起重吊钩、液压油缸端部这类存在持续轴向载荷的传动场景中，普通径向轴承无法承受纯轴向方向的作用力，双向推力球轴承就是专门适配这类工况的核心承载部件，本次建模的52211型号属于双向推力球轴承的常规规格，可同时承受两个方向的轴向载荷，限制轴与外壳在轴向的双向位移，无法承受任何径向载荷，选型时需要和径向承载轴承搭配使用，才能同时满足轴系的径向与轴向支撑需求。从结构设计逻辑来看，该轴承采用三片式套圈结构，中间是与轴过盈配合的轴圈，上下两片是与轴承座孔间隙配合的座圈，两列钢球分别布置在轴圈与上下座圈的滚道之间，配合保持架将钢球均匀分隔，避免滚动体之间直接接触产生摩擦磨损，滚道采用球面弧形设计，可在承受轴向载荷时让钢球与滚道形成面接触，均匀分散接触应力，同时允许轴与座孔存在极小的角度偏差，补偿安装过程中产生的同轴度误差，降低安装精度要求。建模过程中严格遵循轴承的实际安装边界尺寸，轴圈内径与适配轴径采用基孔制过盈配合公差，座圈外径与轴承座孔采用基轴制间隙配合公差，安装时需要注意轴圈与座圈的区分，轴圈内径尺寸略小于座圈内径，若装反会导致轴承运转时滚道与钢球异常磨损，大幅缩短使用寿命。实际应用中，这类轴承常见于低速、高轴向载荷的传动部位，比如立式水泵的轴向定位、锻压设备的滑块导向、机床进给机构的轴向支撑，运转时需要保证充分的润滑，脂润滑时需要在装配前填充足量的锂基润滑脂，油润滑时需要保证润滑油能顺利进入两列钢球的滚道接触区，避免干摩擦导致的温升过高、保持架损坏等问题。建模时还原了钢球与滚道的接触角、保持架的兜孔间隙、套圈的倒角尺寸等细节，可直接用于设备装配的干涉检查、载荷仿真分析、装配工艺模拟，也可作为机械设计教学中滚动轴承结构讲解的演示模型，帮助设计人员直观理解双向推力轴承的承载原理与装配关系，避免选型和安装时出现常见的结构错误。
