黑胶唱机唱臂组件结构设计方案

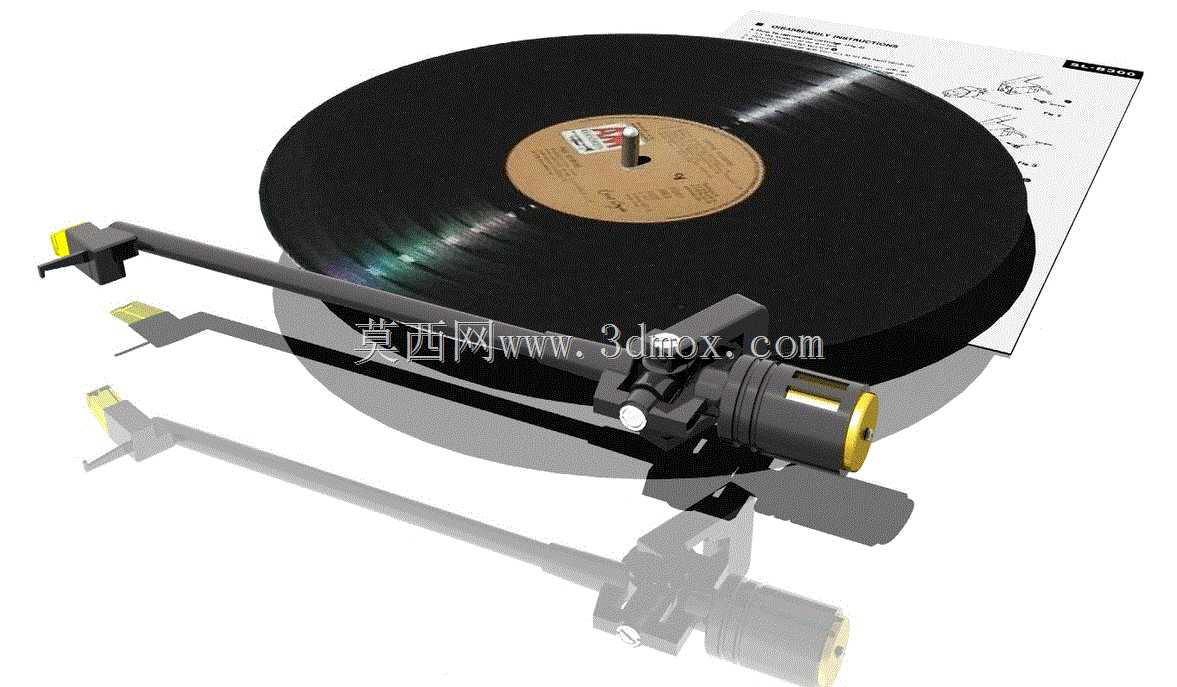

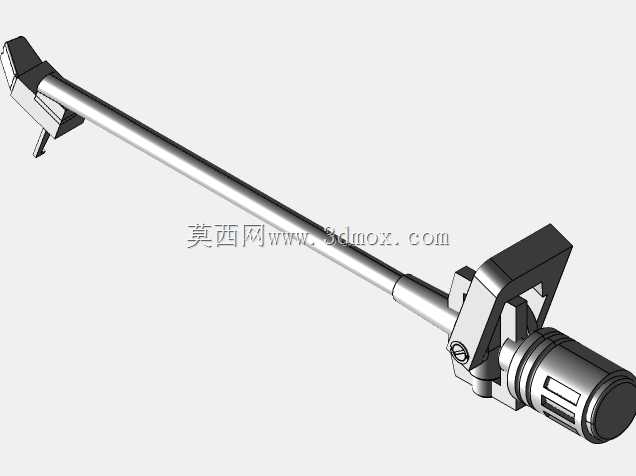

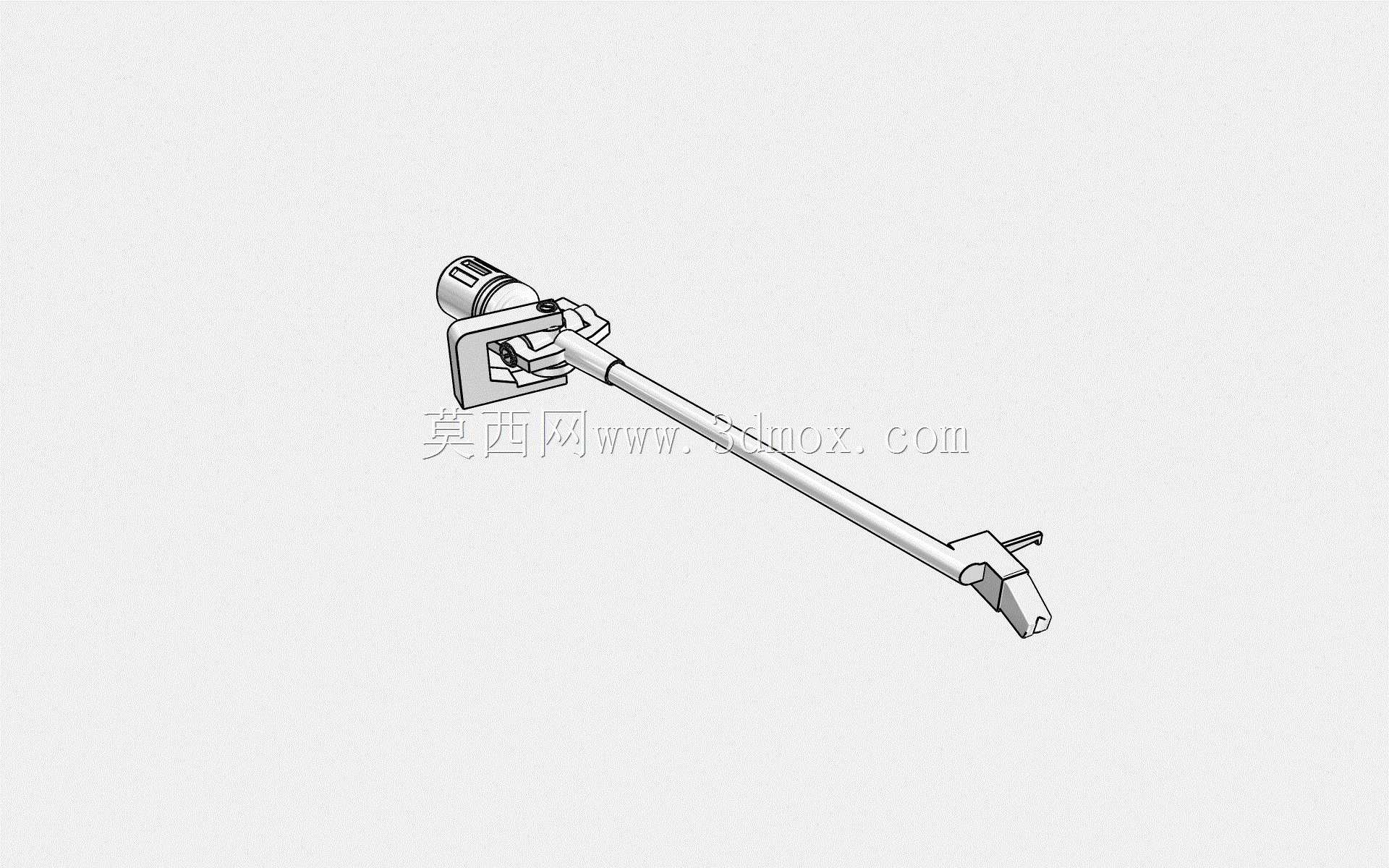

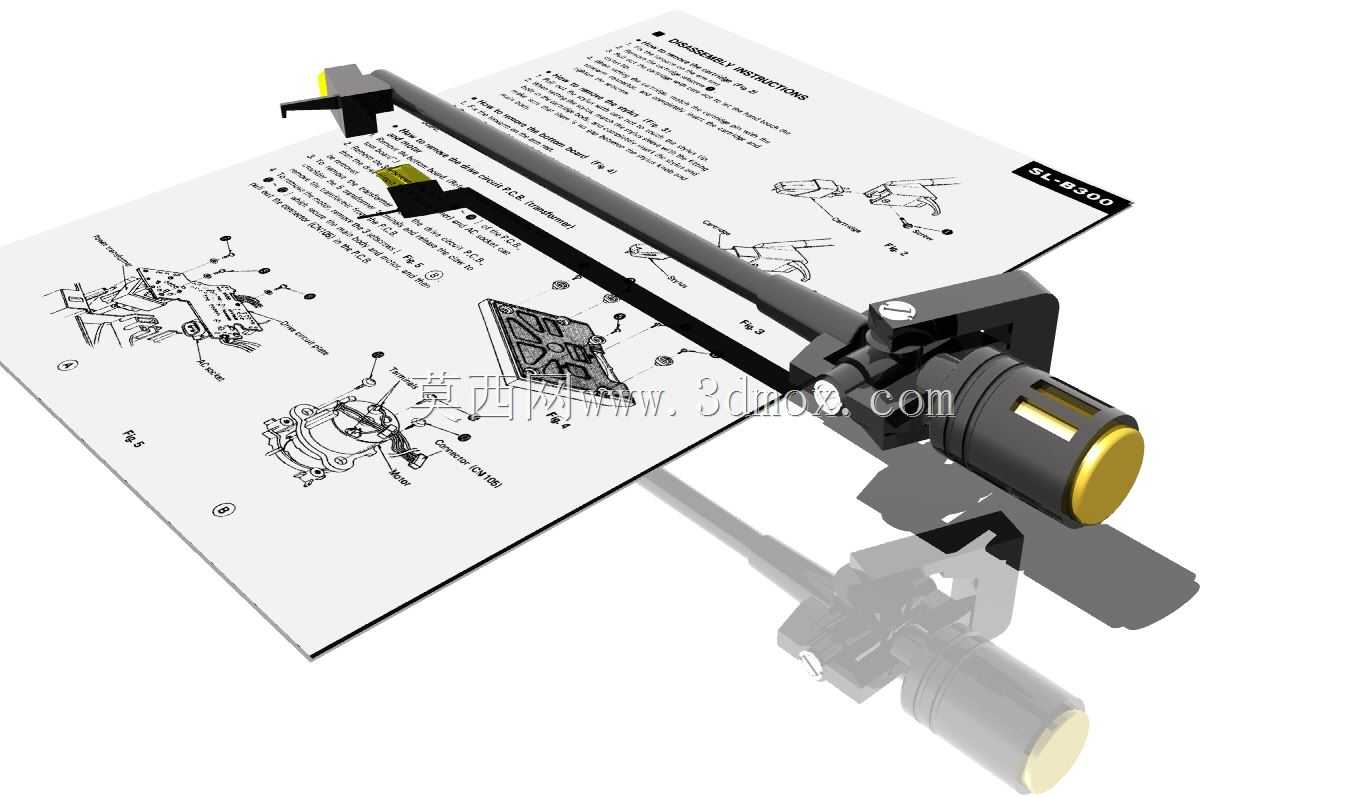

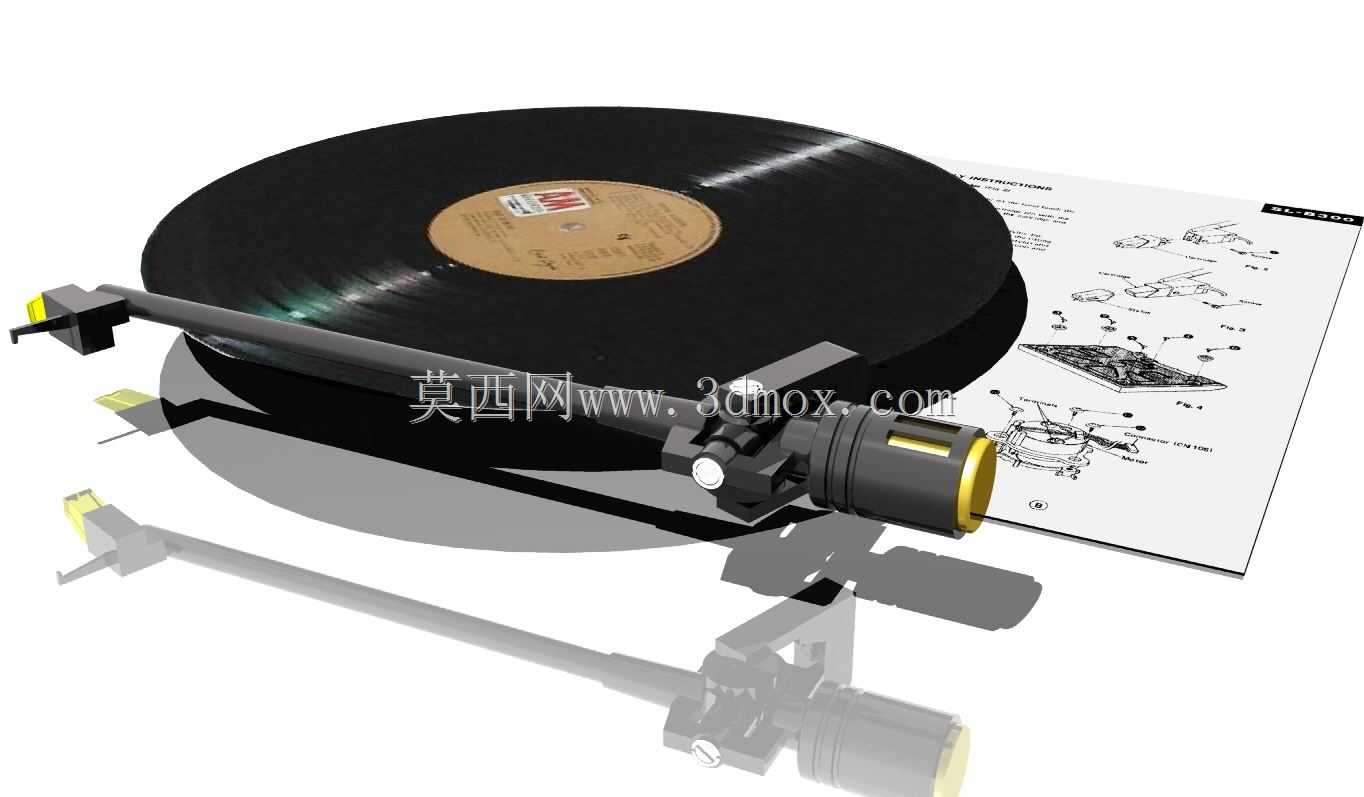

唱臂作为黑胶唱盘拾音系统的核心承载构件，其结构设计直接决定唱针循迹精度与音频重放表现，这套唱臂组件的三维结构完整覆盖了从枢轴支撑到唱头安装的全链路功能模块，可直接用于唱机产品开发阶段的结构验证与装配干涉检查。从实际应用场景来看，这类唱臂主要适配台式黑胶唱机使用，承担承载唱头、引导唱针沿唱片纹道平稳循迹的核心作用，工作过程中需要平衡自身配重、抵消唱针循迹时的侧向力，同时尽可能降低结构谐振对拾音信号的干扰。设计过程中优先考虑了枢轴转动的阻尼匹配，枢轴位置采用了多段式嵌套结构，预留了轴承安装位，可根据不同定位的产品需求搭配滚珠轴承或含油轴承，兼顾转动顺滑度与径向间隙控制，避免唱臂转动过程中出现旷量影响唱针循迹精度。唱臂杆身采用了变径管状结构设计，靠近枢轴端直径更大以提升结构刚性，靠近唱头端逐步收窄降低前端自重，这种设计既能保证臂杆整体抗形变能力，减少工作过程中的谐振传导，又能合理控制前端配重压力，避免唱针对唱片纹道造成过度磨损。唱头安装位设置了可调式固定结构，预留了标准唱头安装孔位，支持不同规格唱头的换装调整，同时安装座带有角度微调余量，可根据不同唱头的循迹角要求调整安装方位，补偿循迹误差。配重端采用了同轴旋钮式配重结构，配重块可沿臂杆尾部轴向滑动调整，通过改变配重位置实现针压的精准调节，配重块表面设置了防滑纹理，方便手动调整时的操作手感，同时配重块与臂杆的配合间隙控制在合理范围，调整到位后可通过侧顶丝锁定位置，避免使用过程中配重移位导致针压变化。从安装边界来看，整套唱臂组件的枢轴底座预留了标准安装法兰，可直接固定在唱机底板的对应安装位上，底座高度与臂杆抬升机构的行程做了匹配设计，抬升臂托的位置刚好对应臂杆静止停放位，唱臂落放时可平稳承托臂杆，避免唱针意外磕碰唱片表面。臂杆的有效工作长度覆盖了12寸黑胶唱片的全径范围，从最内圈纹道到最外圈纹道的转动行程内，臂杆的水平摆角不会与唱机其他部件产生干涉，同时垂直方向的抬升行程预留了足够余量，方便取放唱片时抬起唱臂不会剐蹭唱片表面。整套结构的零件拆分充分考虑了装配工艺性，各个连接部位的配合公差都做了合理预留，塑料结构件可采用注塑工艺批量生产，金属枢轴部件可采用机加工方式制作，不同材质的搭配既控制了整体重量，又保证了关键受力部位的结构强度。
