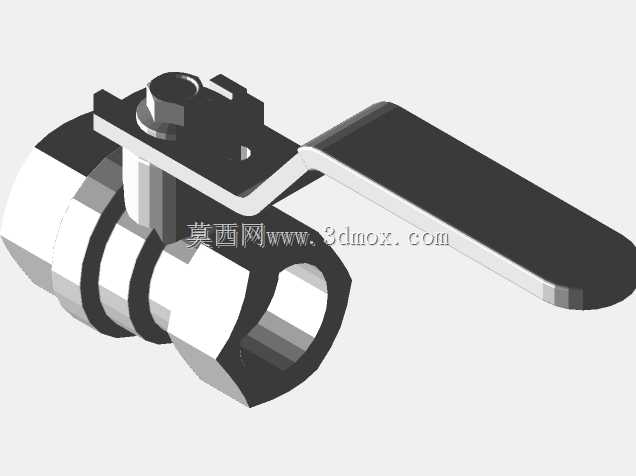

内螺纹连接手动球阀结构展示

这款手动球阀的三维结构还原，完全贴合民用给排水、小型液压回路、低压气动传输、普通化工介质输送等场景的实际使用需求，在日常设备运维、管路改造、小型装置搭建的选型环节，这类结构的阀件是管路通断控制的核心基础部件。从实际功能来看，该阀件采用直通式流道设计，球体与密封副的配合间隙控制在常规低压工况的合理区间，手柄扳动90度即可完成全开至全关的动作切换，全开状态下流道无明显缩径，介质流经时的压力损失远小于同通径的截止阀类构件，适合对管路压损有基础要求的回路使用。设计层面优先考虑了现场安装的便捷性，两端采用标准内螺纹接口，无需额外焊接法兰构件，普通管工借助常规管钳即可完成现场装拆，阀杆部位的密封结构采用常规压盖压紧形式，长期使用出现渗漏时可直接紧固压盖螺栓完成维护，无需整体拆解阀件。从安装边界来看，该阀件的整体外轮廓尺寸适配同通径管路的常规安装间距，手柄扳动全程的回转半径不会与周边并行排布的管路、支架构件产生干涉，安装时无需额外预留过大的操作空间，无论是水平管路还是垂直管路安装，手柄的操作力矩都处于单人徒手操作的合理范围，无需借助加长力臂即可完成启闭动作。结构细节上，金属本体的棱角处均做了工艺倒角处理，既避免了安装过程中尖锐棱边划伤操作人员，也能减少铸造、机加工环节的应力集中问题，手柄表面的包覆层设计，既可以在操作时增大摩擦力避免打滑，也能在输送介质温度略高于常温时起到一定的隔温作用，避免直接接触金属本体造成不适。这类阀件在实际工程中常被布置在管路支路的前端、设备介质入口处，用于日常检修时切断上游介质，也可用于小型回路的流量粗调，不过受密封结构特性限制，不适合用于节流工况下长期半开使用，避免高速介质长期冲刷球体密封面导致密封失效。建模过程中对球体的通孔同轴度、阀杆与球体的配合卡槽、两端螺纹的同轴度都做了符合实际加工公差的还原，可直接用于教学演示、管路装配模拟、阀件选型的结构参考，帮助设计人员在管路排布阶段提前预判安装空间、核对接口尺寸，减少现场安装时的构件干涉、尺寸不匹配问题。
