紧凑型丝杠驱动直线滑台模组

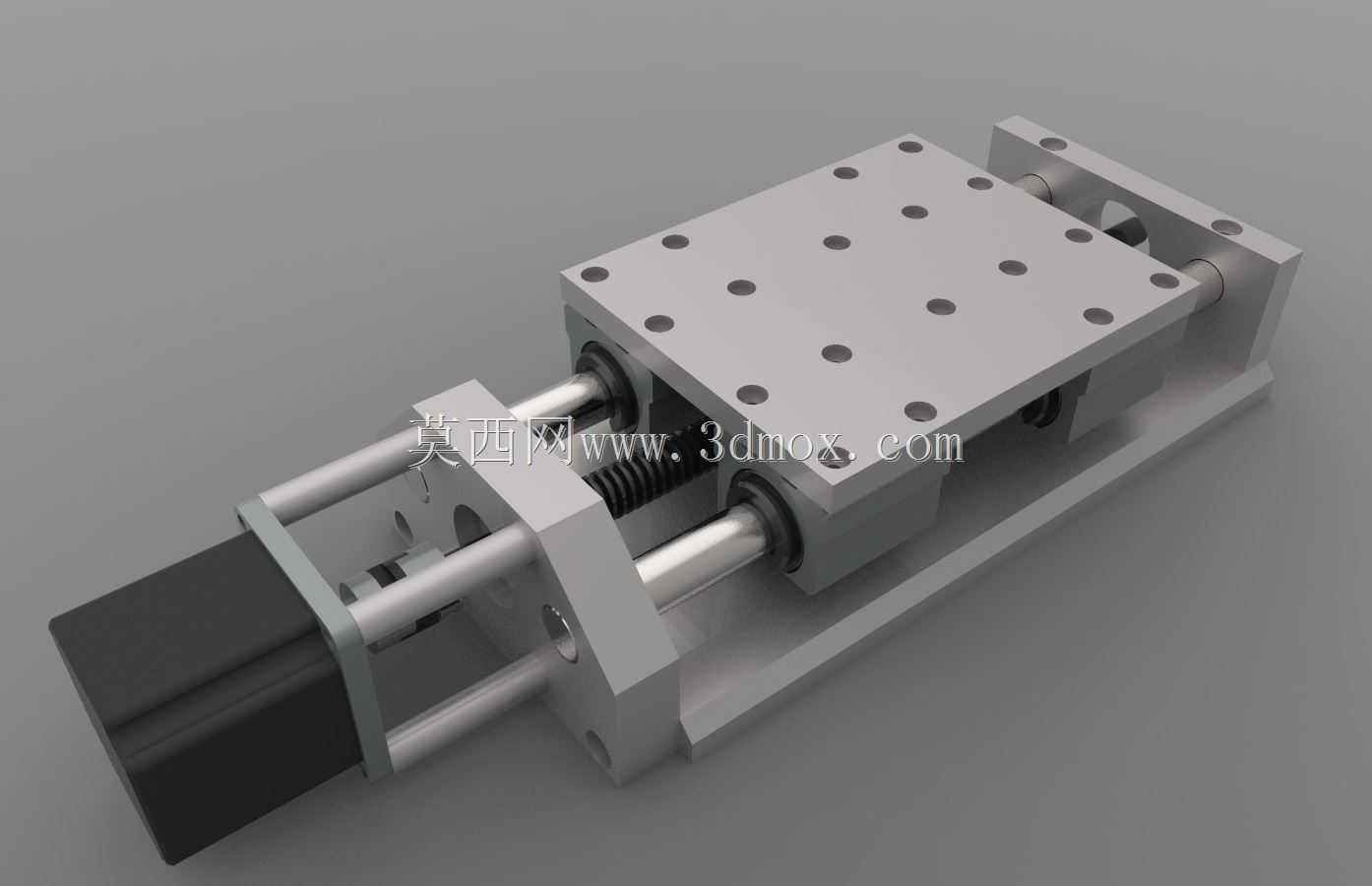

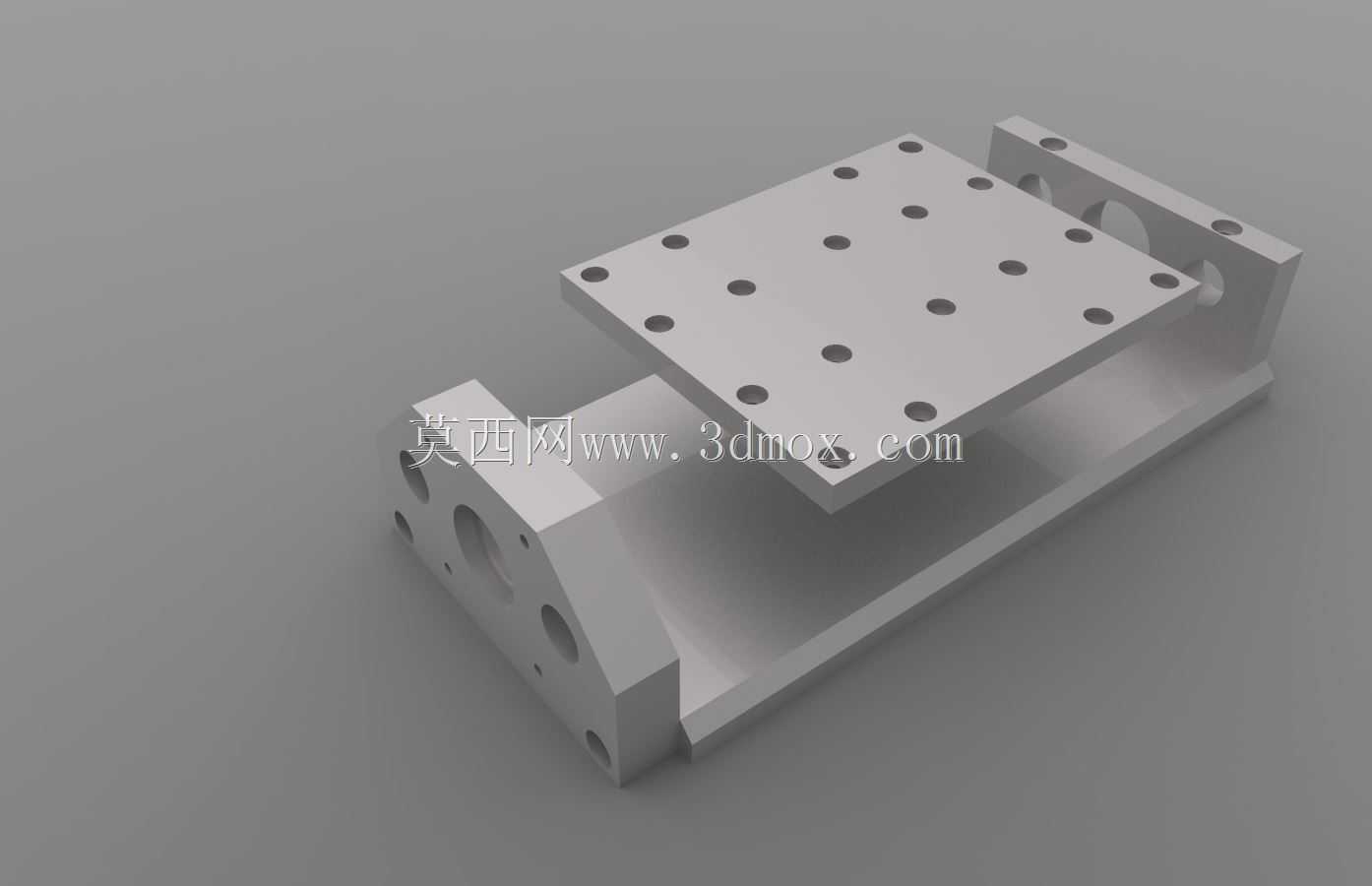

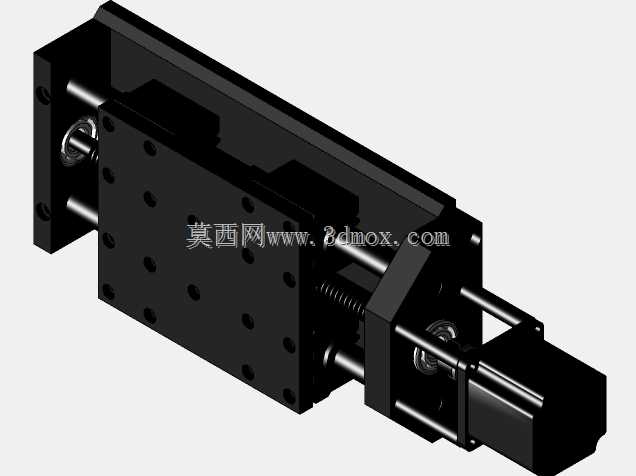

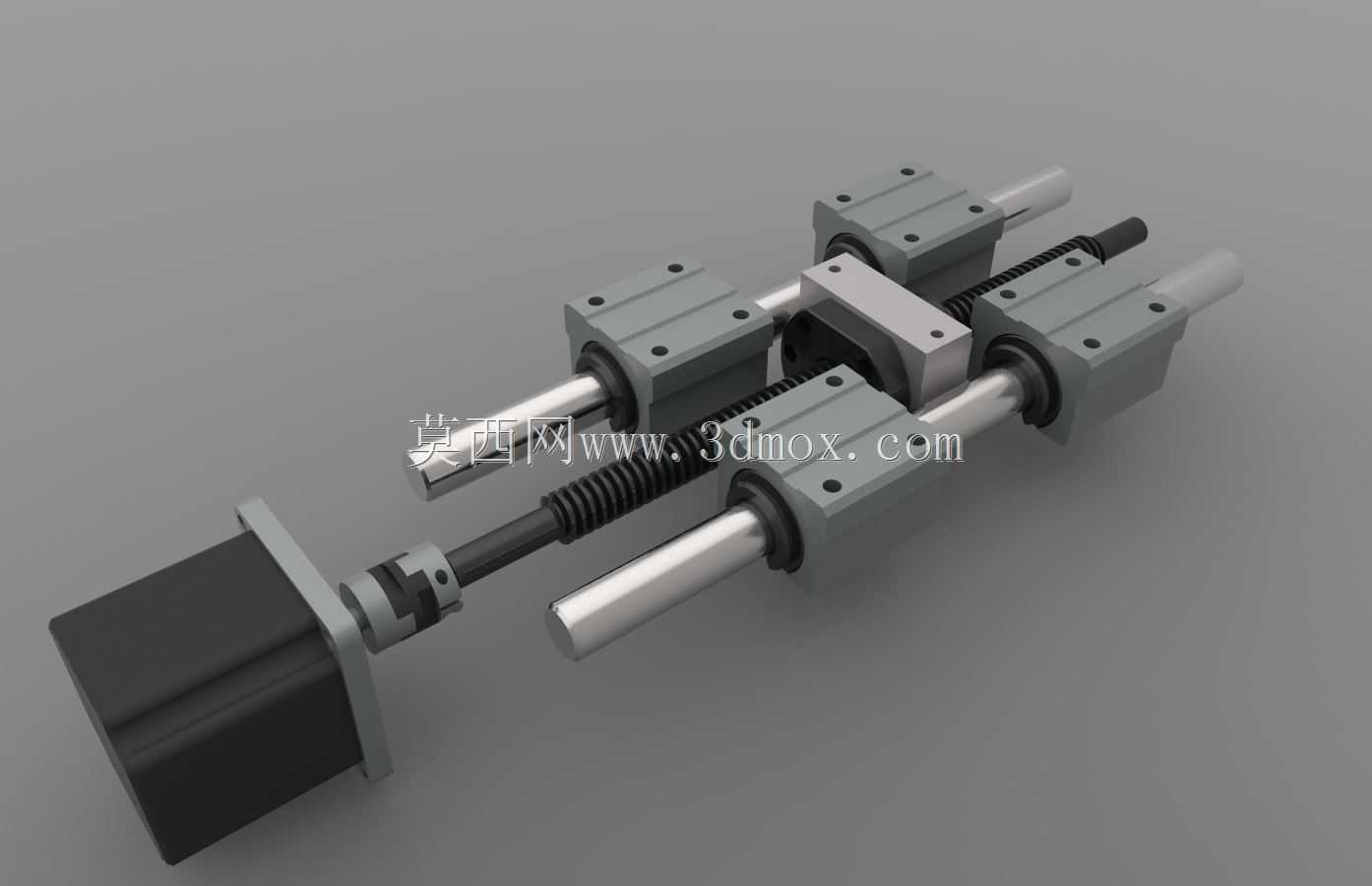

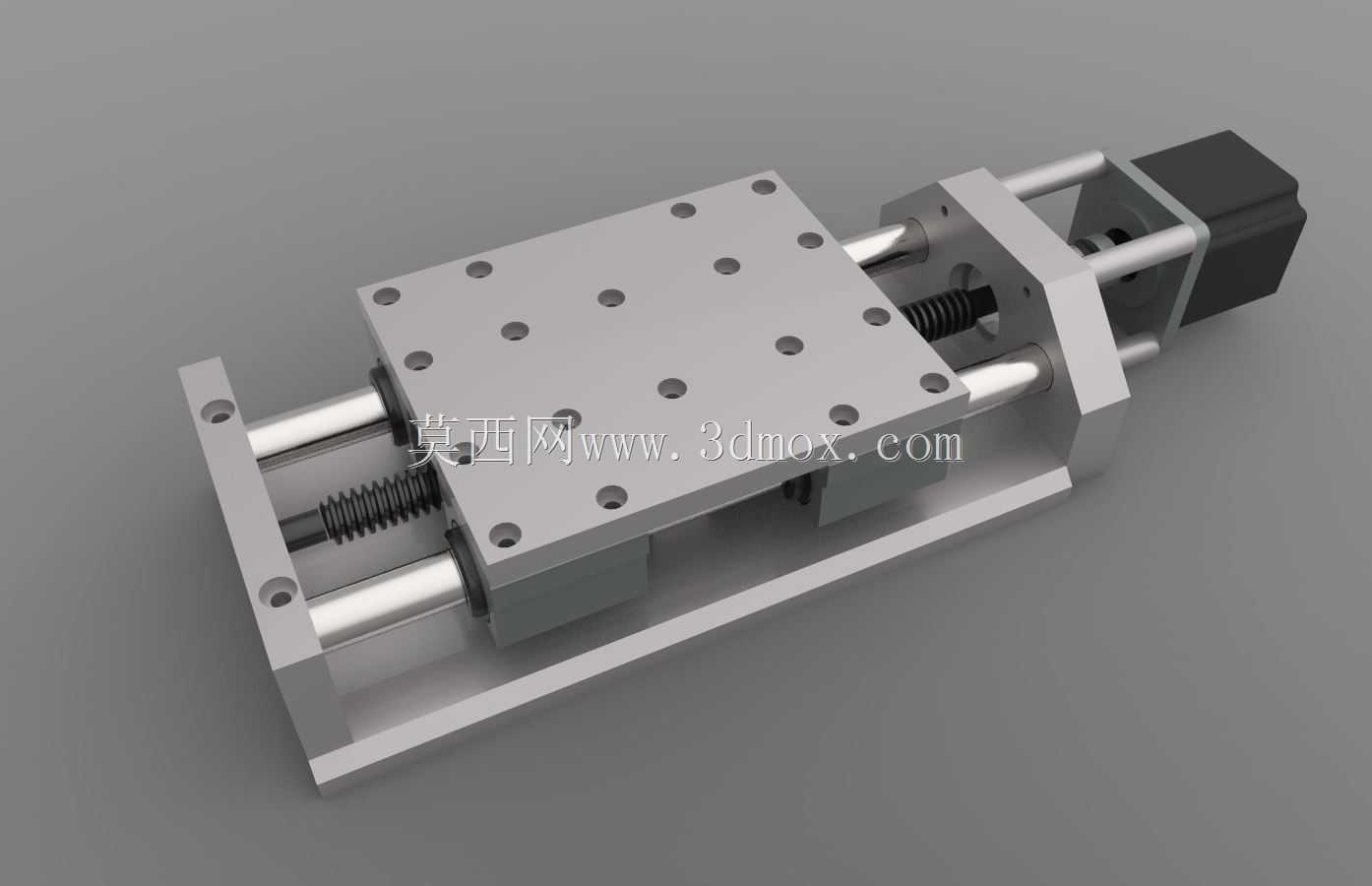

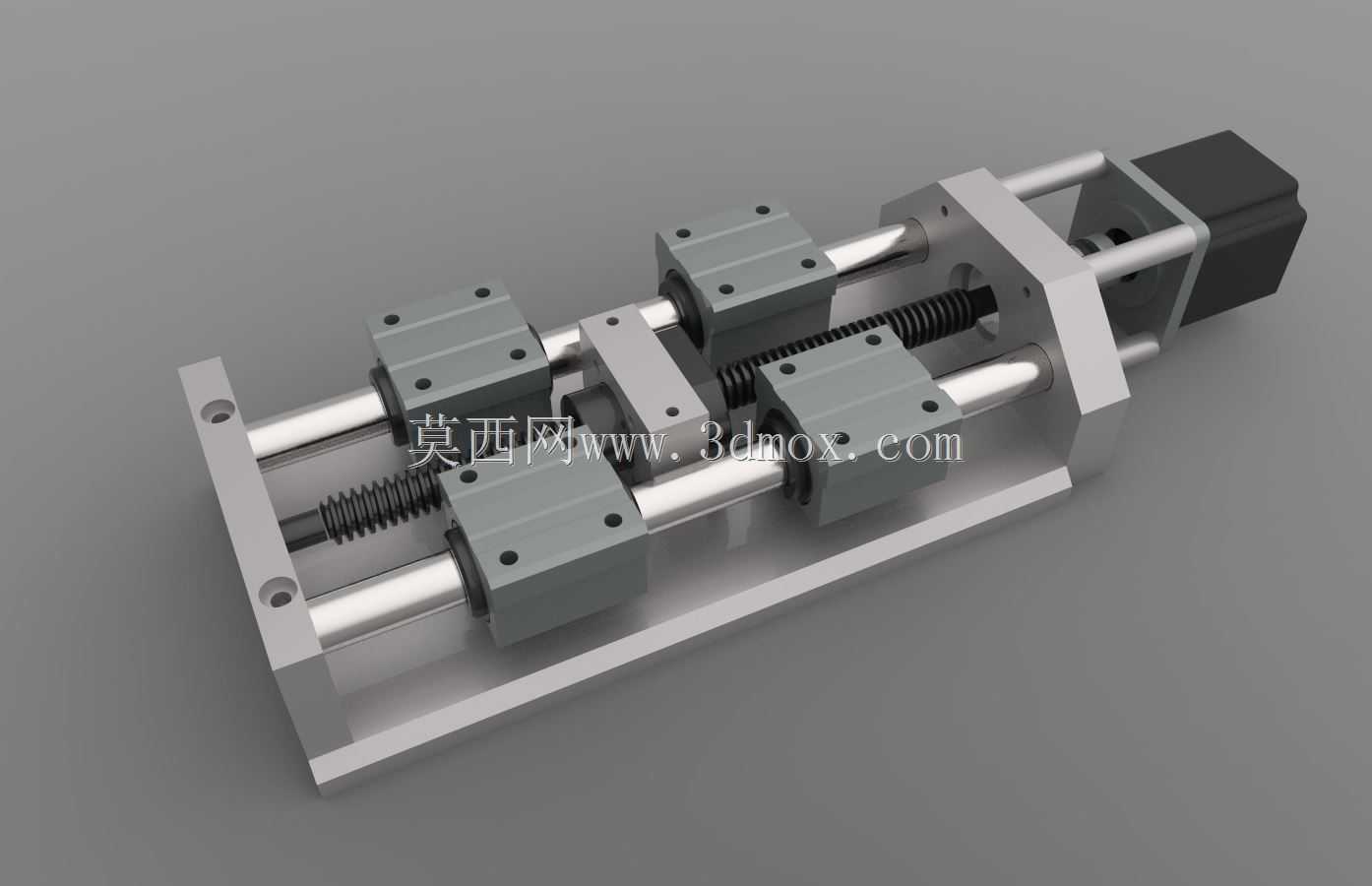

这款小型直线滑台模组，主要面向小行程、小负载的精密位移场景设计，在桌面级实验设备、小型自动化检测工位、光学元件微调机构、点胶焊锡作业头进给单元中都能适配使用。从结构布局来看，模组采用双光杆导向配合单根滚珠丝杠传动的架构，两根平行布置的光轴作为导向支撑，承担滑台运动过程中的径向载荷与倾覆力矩，中间的丝杠负责将驱动端的旋转运动转化为滑台的直线位移，这种布局在有限的安装空间内，兼顾了导向刚性与传动精度，不会因为结构紧凑就牺牲运动过程中的平稳性。滑台的安装面采用密集阵列的螺纹孔布局，不同孔位的间距适配常规小型执行元件的安装尺寸，不管是加装微型气缸、点胶阀、检测探头还是小型夹具，都不需要额外制作过渡连接板，直接通过螺栓就能完成执行端的固定，大幅缩减集成装配的工作量。驱动端采用直连安装的结构设计，安装法兰的止口尺寸适配常规小型步进电机的输出端安装基准，不需要额外加装联轴器转接座，电机轴直接与丝杠输入端连接，既减少了传动链的间隙累积，也压缩了整个模组的轴向总长度，更适合安装空间局促的紧凑型设备。在安装边界设计上，模组的底座两端预留了沉头安装孔，既可以从底座上方穿入螺栓固定在设备基板上，也能反向从基板下方穿装螺栓完成固定，适配不同设备的装配走线需求。滑台的运动行程覆盖小范围精密调节区间，运动过程中双光轴的导向结构可以抵消丝杠传动带来的侧向偏转力，即使滑台伸出到行程端点，也能保持足够的支撑刚性，不会出现悬臂下垂的问题。设计过程中特意控制了整体的外形轮廓，整体宽度与高度都控制在极小的尺寸范围内，在多轴拼接搭建小型直角坐标机器人时，不会因为单轴模组的体积过大造成相邻轴的运动干涉，不管是搭建XZ两轴拾取机构还是XYZ三轴小型作业平台，都能灵活组合。滑台的运动接触面做了适配的公差配合设计，导向轴与滑台内部的直线轴承配合间隙控制在合理范围，既不会因为间隙过大造成运动晃动，也不会因为配合过紧出现卡滞爬行的问题，日常使用中只需要定期在导向轴与丝杠表面涂抹润滑脂，就能长期保持稳定的运动精度，不需要频繁拆解维护。
