高精度肖布林102N普通卧式车床结构模型

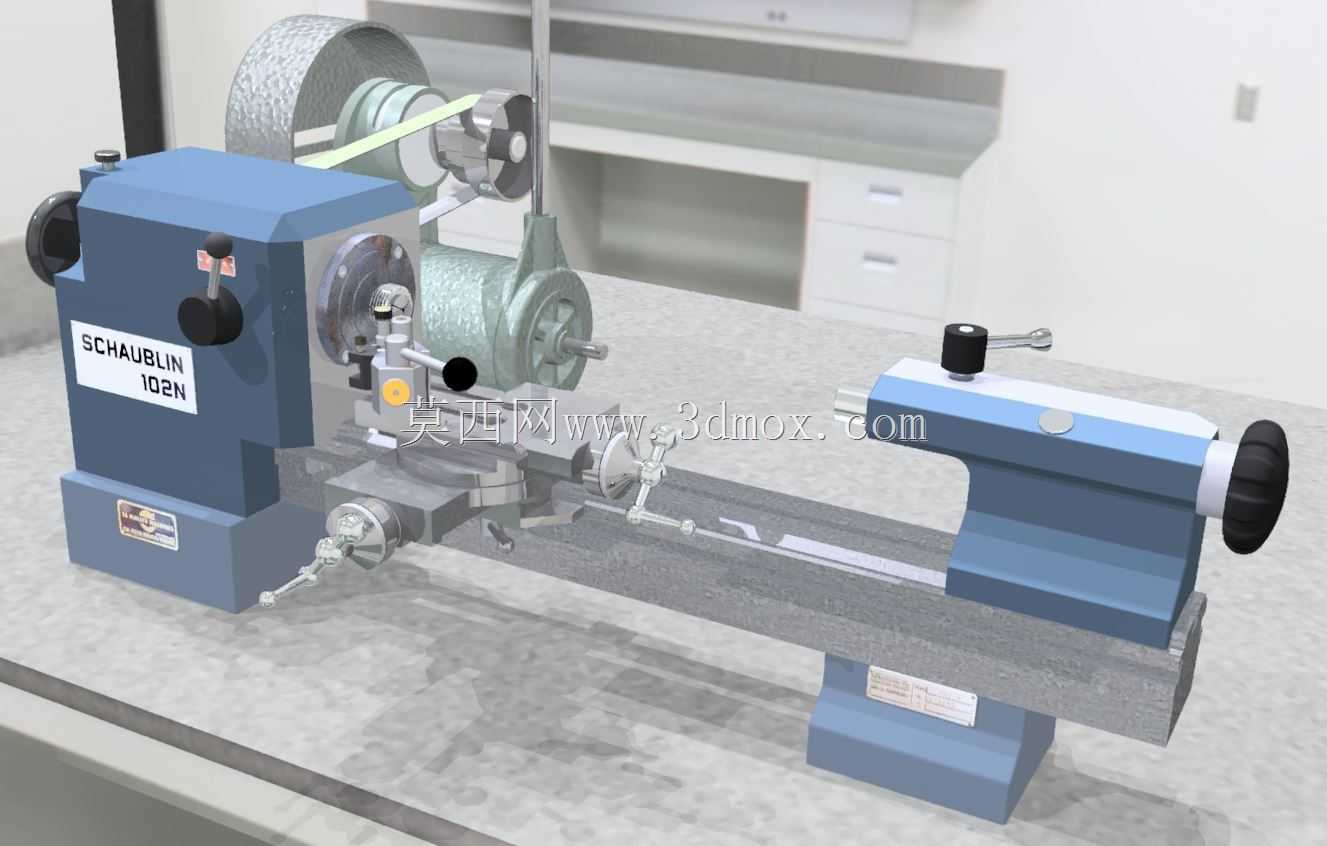

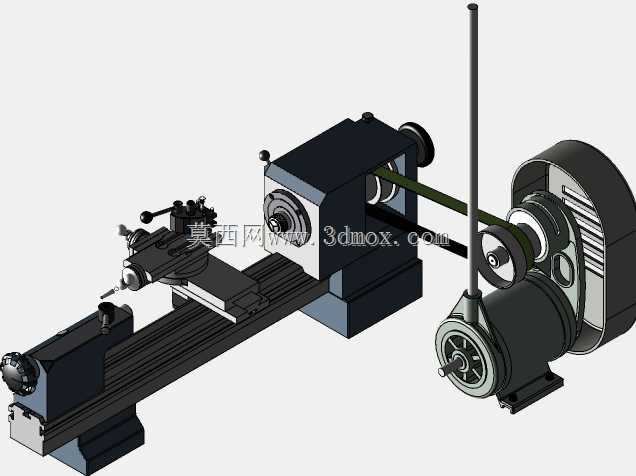

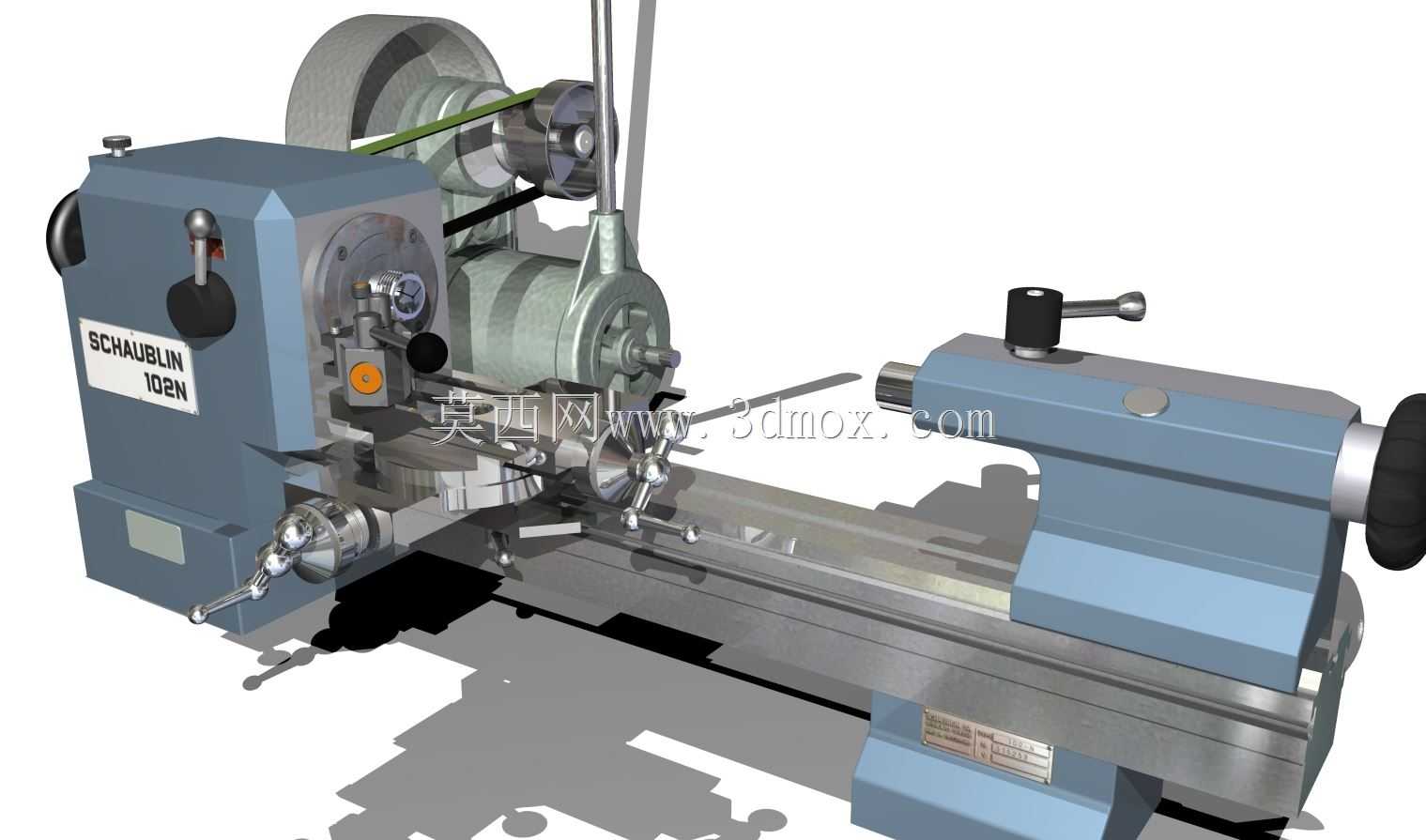

这款肖布林102N卧式车床的三维结构还原，完全围绕小型精密零件加工场景的实际使用需求搭建，在仪表零件、小型五金件、精密传动组件的小批量加工与修配场景中，这类小型车床的应用覆盖范围极广，从工具车间的工装修配、教学实训的实操演示，到小型精密加工厂的小尺寸零件车削作业，都能见到同类型设备的身影。模型完整还原了车床从主轴箱、进给溜板、刀架到尾座的全链路结构，主轴箱部分的变速传动布局、带轮传动的张紧结构都做了等比例还原，实际使用中该结构可通过带轮组合实现不同主轴转速的切换，适配不同材质工件的车削线速度要求，无论是有色金属的高速精车，还是黑色金属的低速粗加工，都能匹配对应的转速区间。溜板部分的纵横进给导轨、刀架的锁紧与进给调节结构完全按照实车的操作逻辑还原，实际操作中，操作人员可通过手轮实现纵向进给的大行程移动与横向进给的背吃刀量调节，刀架的可转位结构支持多刀具装夹，换刀时只需松开锁紧手柄转动刀架即可完成刀具切换，无需重复拆装刀具，能有效缩短单件加工的辅助时间。尾座部分的套筒伸缩锁紧、尾座体的床身锁紧结构都做了细节还原，实际使用中尾座既可以安装顶尖支撑长轴类工件，避免长工件加工时出现颤振变形，也可以换装钻头、铰刀等孔加工刀具，完成工件端面的孔加工工序。建模过程中严格遵循实车的安装边界尺寸，床身的导轨面宽度、主轴中心到床身导轨面的中心高、主轴端面到尾座套筒端面的最大加工长度都按照实机参数做了等比例还原，安装时只需预留对应长宽的操作空间即可，设备的操作手柄、手轮的位置都按照人机操作的合理范围布置，操作人员站在床身正面即可完成所有进给调节、主轴启停、尾座锁紧的操作，无需额外挪动站位。模型的外观细节也完全贴合实车的工业设计风格，主轴箱的标识牌、各操作手柄的防滑纹理、床身的铸造纹理都做了对应还原，没有做多余的装饰性设计，所有外露结构都服务于设备的加工功能，比如主轴箱侧面的手柄用于主轴转速档位切换，溜板箱侧面的手轮用于纵向进给的微调，尾座侧面的手柄用于套筒的锁紧，每一处结构都有对应的实际功能，没有冗余的设计部分。
