普通卧式车床整机结构三维设计

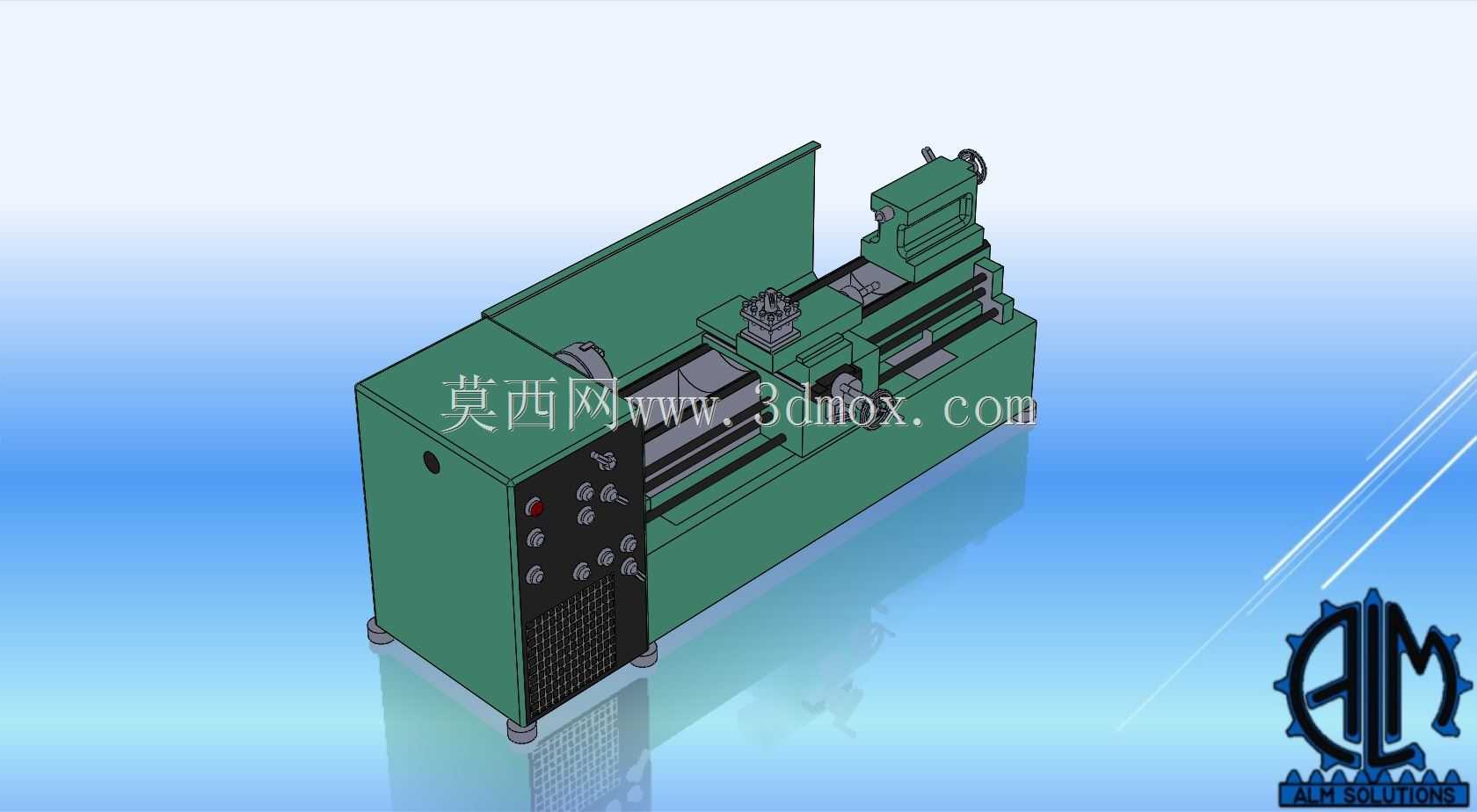

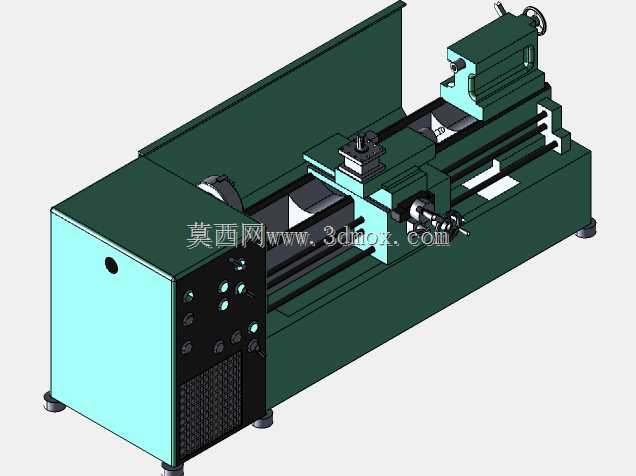

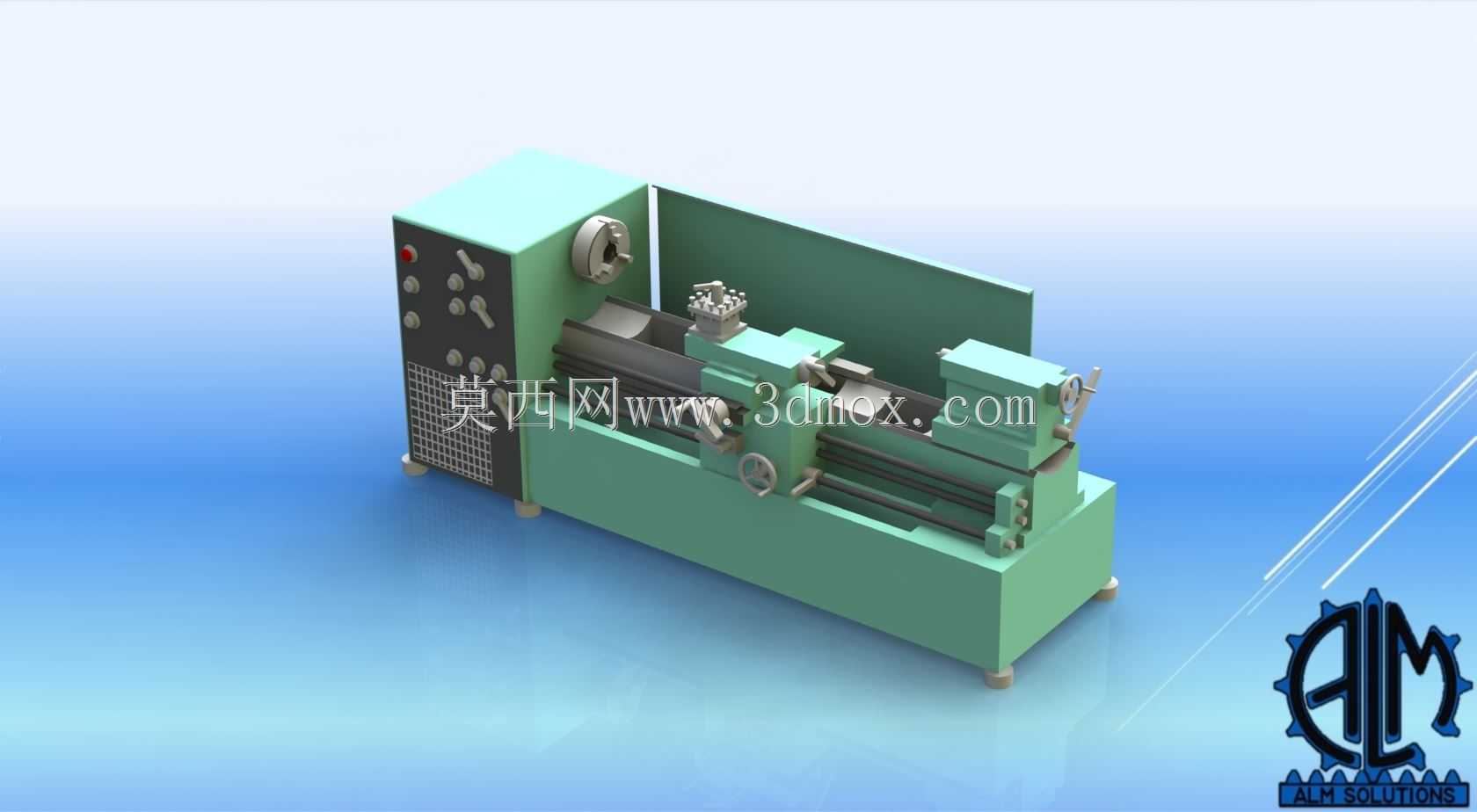

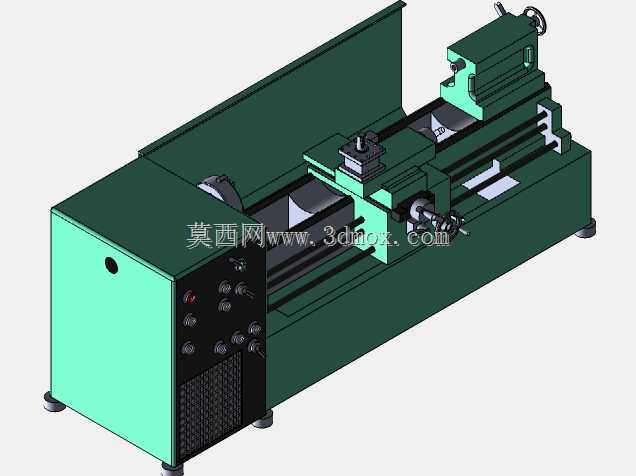

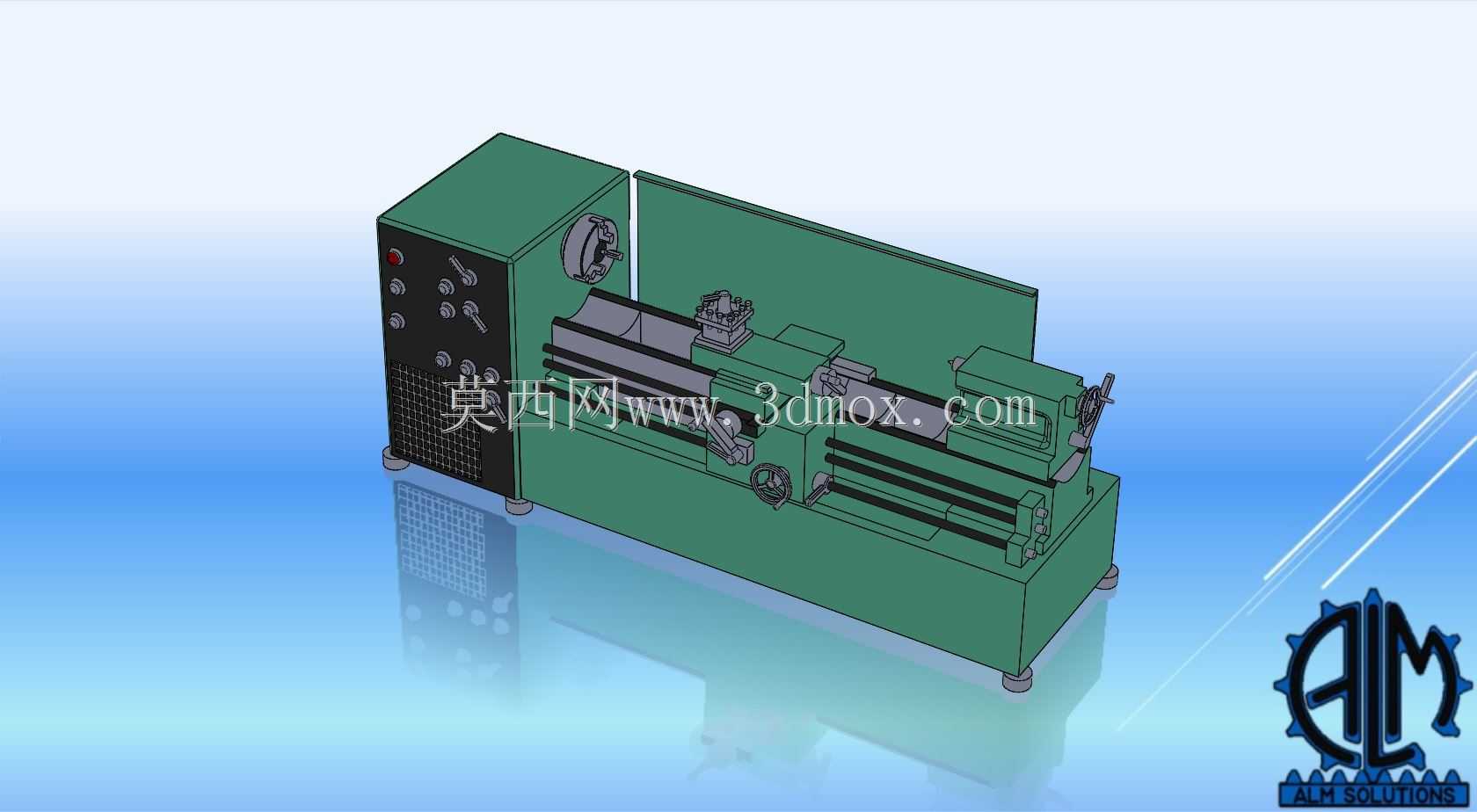

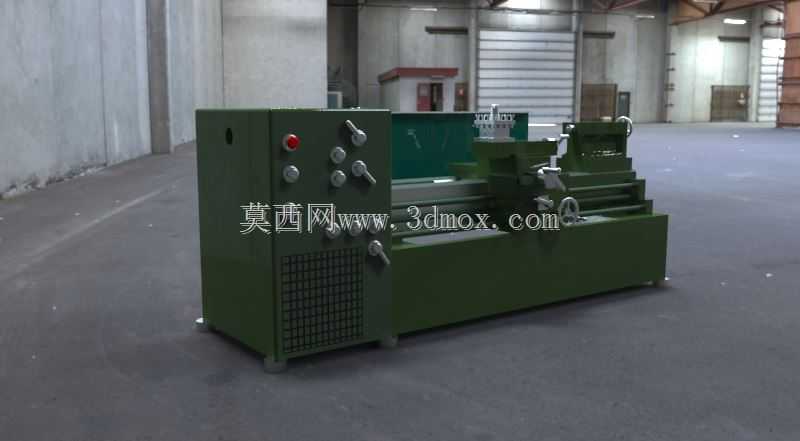

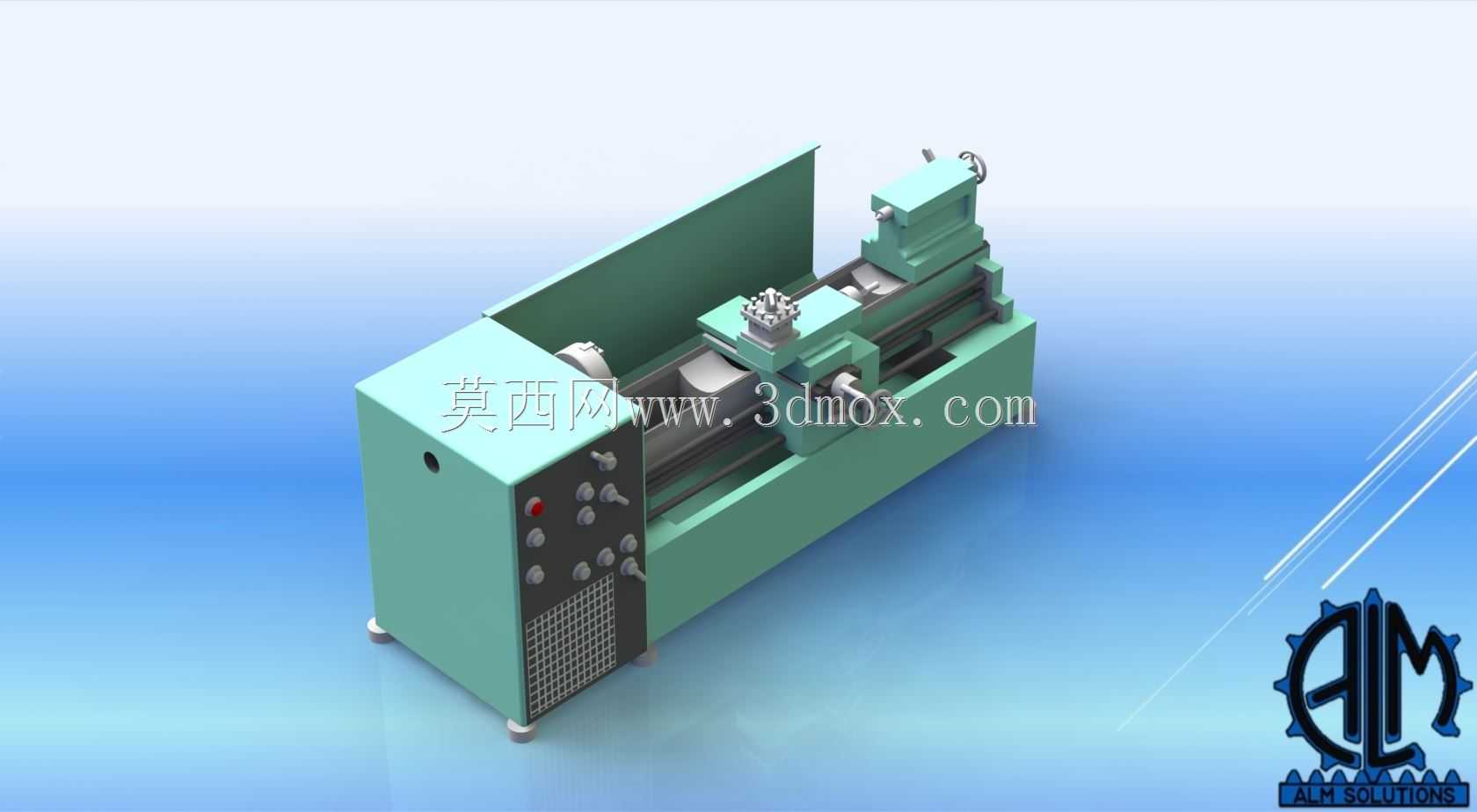

做机械加工车间布局规划、职校实训设备配置或是小型机加工创业选型时，卧式车床永远是绕不开的核心切削设备，这套三维模型完整还原了普通卧式车床的全部结构细节，从床身铸件、主轴箱、进给箱、溜板箱、刀架组件到尾座、冷却护罩、操作面板、支撑垫脚都做了1:1的结构还原，没有做简化省略，不管是用来做车间布局的设备占位模型、机床改造的结构参考，还是教学演示用的结构拆解素材都能直接用。建模时先从床身这个核心基准件入手，先拉伸出床身的整体铸件轮廓，再切削出导轨安装面、主轴箱安装止口、尾座导轨的导向面，床身内部的加强筋结构也按照铸件工艺要求做了等壁厚处理，避免后续做有限元分析时出现应力集中的误判，床身底部的安装垫脚预留了地脚螺栓的安装孔位，方便后续做设备安装布局时直接匹配厂房的地基预留孔尺寸。主轴箱部分按照传动逻辑依次排布输入轴、主轴、变速齿轮组的位置，外部的操作手柄、转速标识牌、紧急停止按钮都按照实际操作位置做了定位，开合螺母手柄、正反车手柄的操作行程预留了足够的操作空间，不会和周边的护罩、刀架部件出现运动干涉。溜板箱和刀架部分做了运动副的约束预留，中拖板、小拖板的进给丝杠、手轮刻度盘都还原了实际结构，刀架的装刀位置预留了标准车刀的装夹空间，四方刀架的转位定位结构也做了细节还原，尾座部分的套筒伸缩机构、锁紧手柄、尾座偏移调节螺钉都按照实际车床的结构做了建模，尾座套筒的锥孔尺寸匹配标准莫氏锥度，方便后续加装钻头、顶尖等附件时直接做装配匹配。外部的安全护罩做了薄壁钣金的折弯特征还原，操作面板上的按钮、指示灯排布符合普通车床的操作习惯，设备整体的安装边界尺寸按照常规C6140系列车床的实际尺寸做了控制，长度方向预留了工件装夹的伸出空间，宽度方向考虑了操作位置的站立空间，高度方向匹配常规操作人员的操作视线高度。建模过程中每一个部件都先确定装配基准，再做细节特征添加，所有配合面都预留了实际的装配间隙，运动部件之间都做了干涉检查，避免出现结构穿模的问题，不管是用来做结构学习、设备改造参考还是车间布局演示，都能满足工程使用的精度要求。
