十通道拾取放置式植物精量播种执行机构

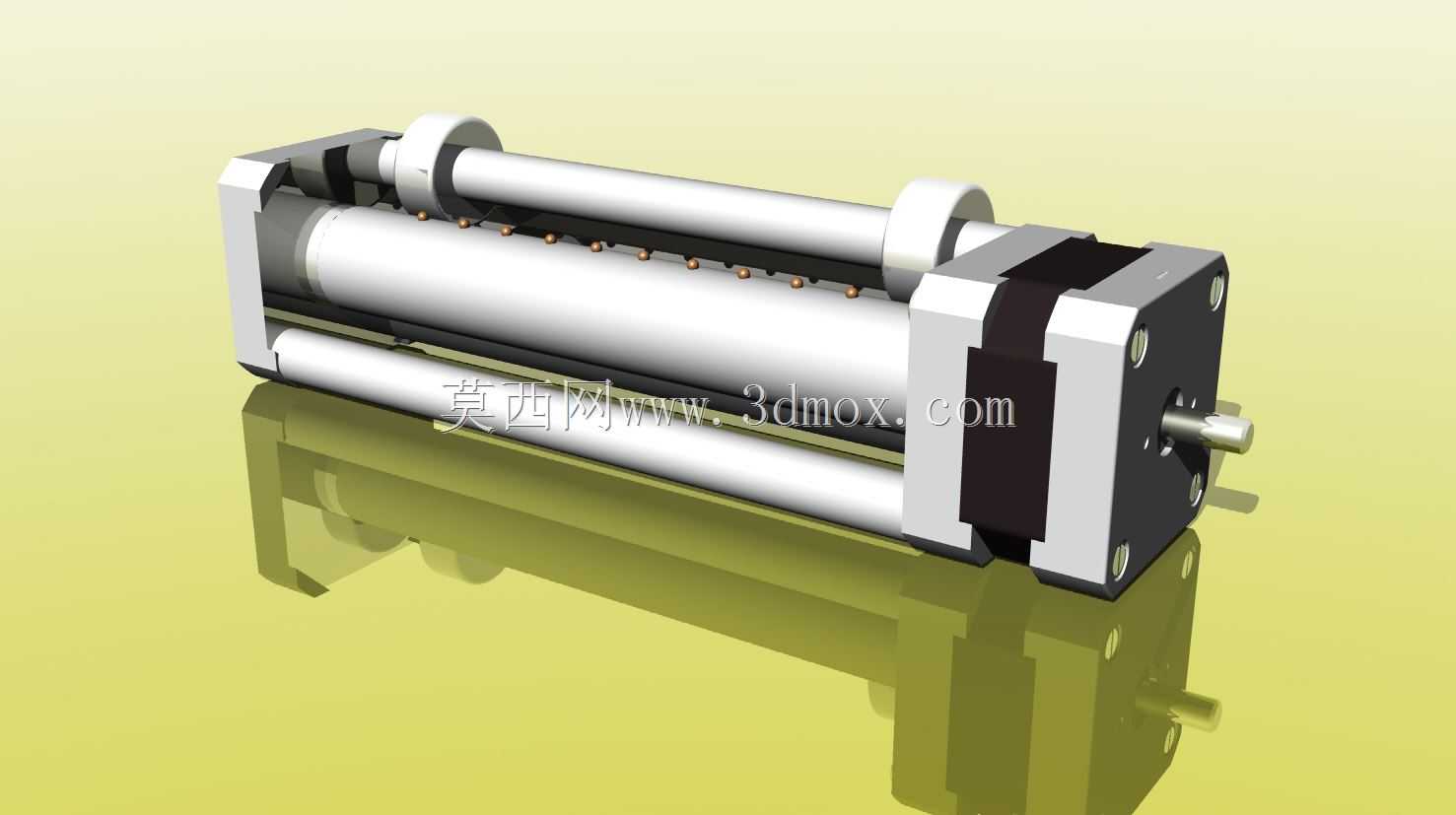

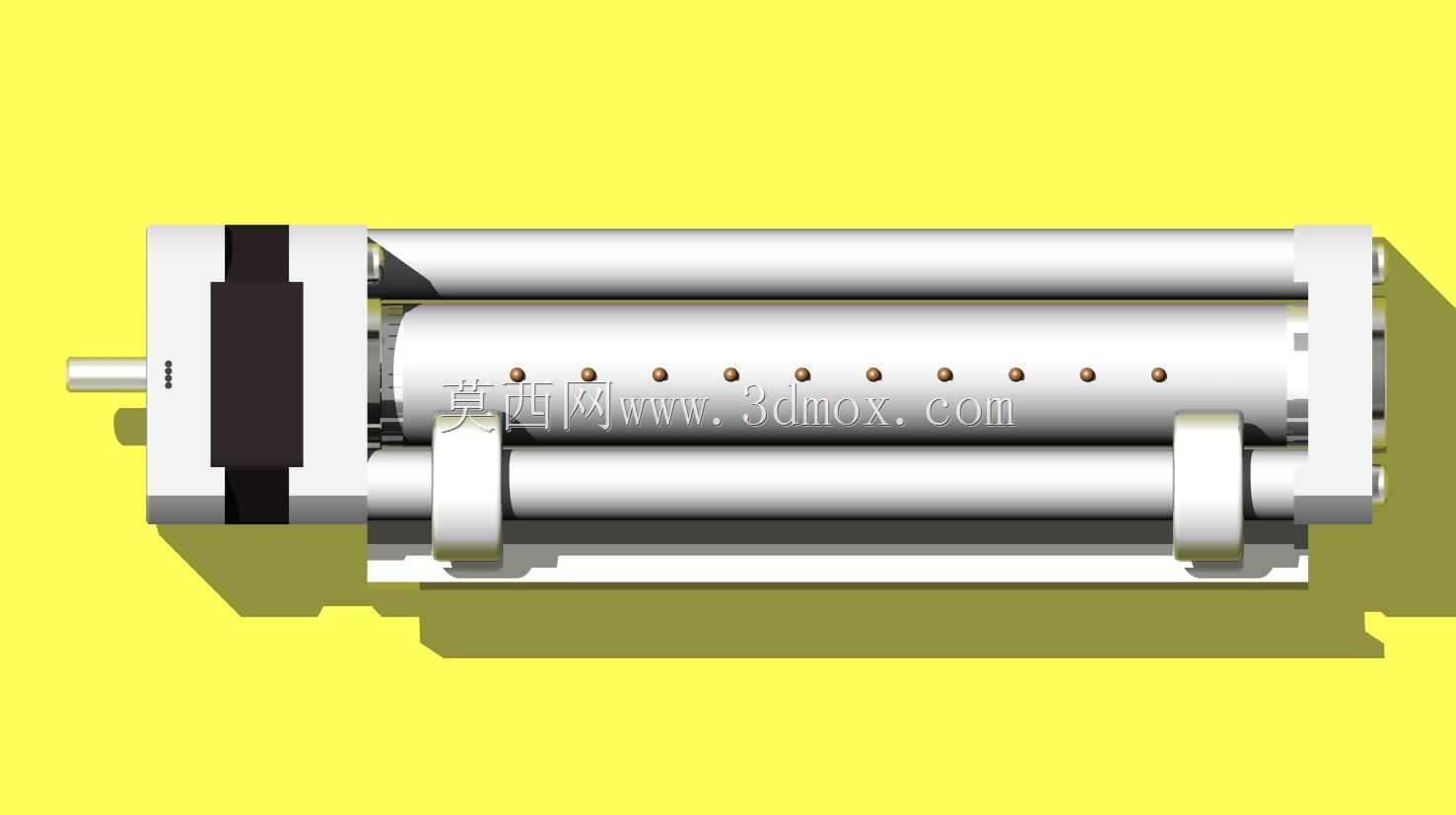

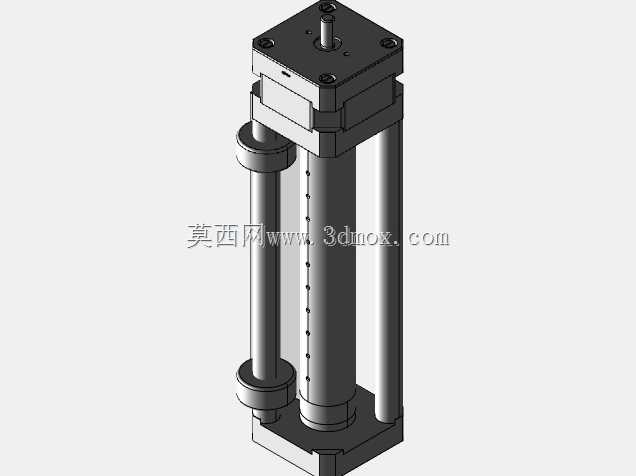

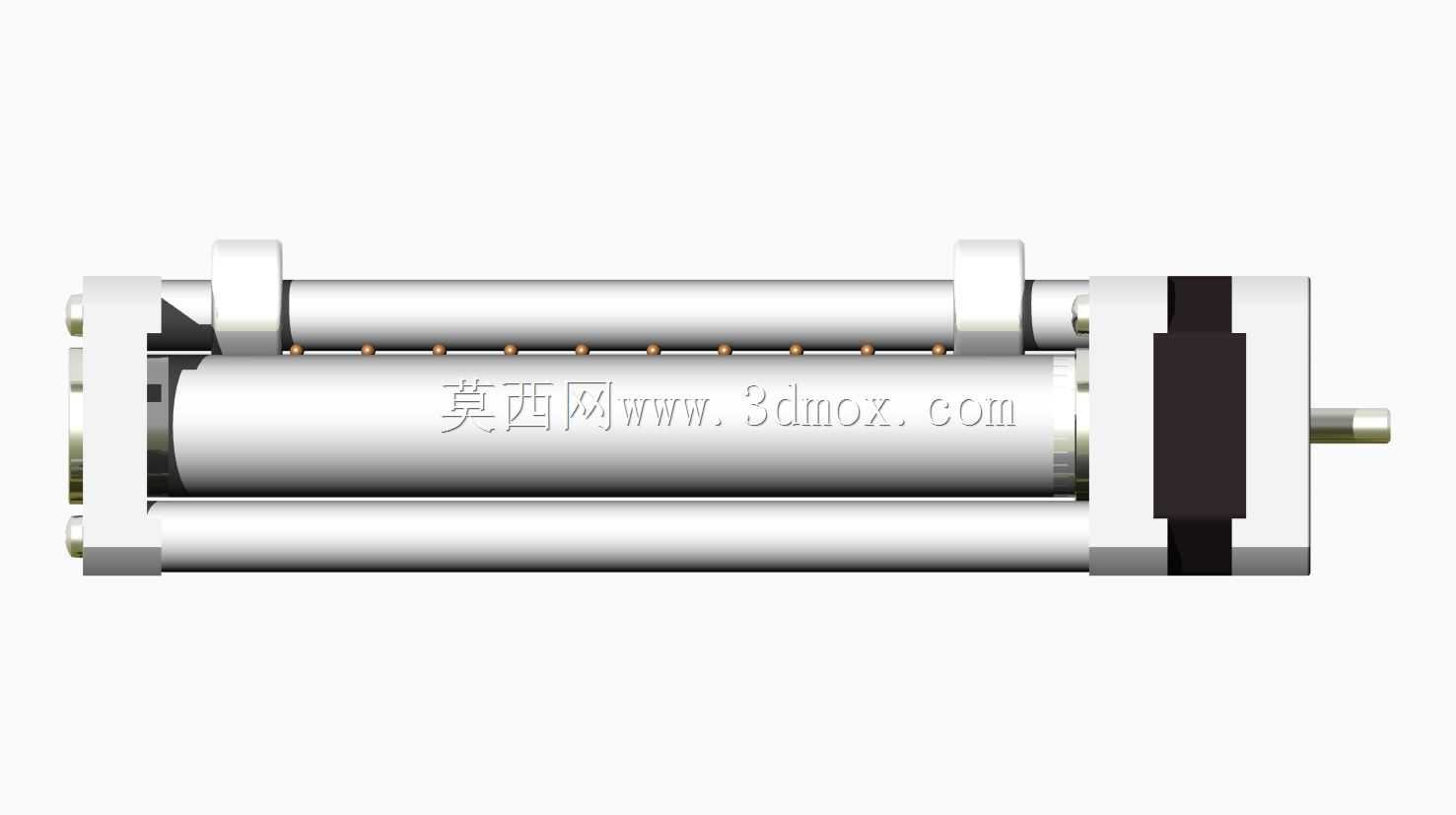

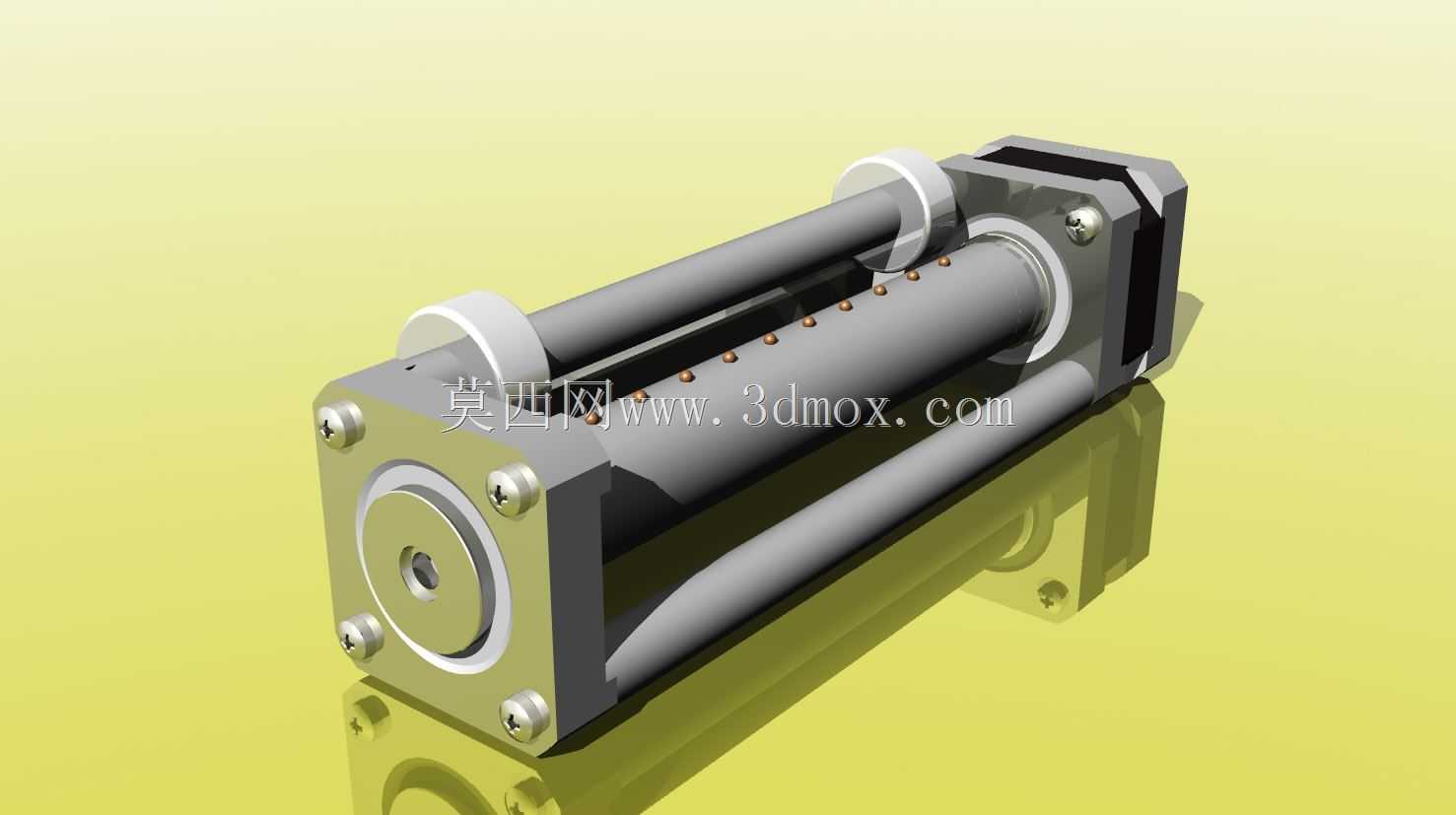

该播种执行机构主要面向设施农业、小型育种试验田的精量播种作业场景，适配穴盘育苗、小颗粒经济作物单粒播种的实际生产需求，可直接集成到小型自走式播种平台或桌面式育种播种设备上，替代传统人工点种作业，解决小颗粒种子人工播种效率低、粒距一致性差、漏播重播率高的实际问题。整体结构采用卧式滚筒排布设计，核心排种单元沿滚筒轴向均匀布置10个独立种道，可同步完成10粒种子的拾取、转运、投放动作，单次作业即可覆盖一整排标准穴盘的播种位，适配常规10行规格的蔬菜、花卉、中药材育苗穴盘，作业过程中无需频繁调整工位对位。设计阶段优先考虑气吸式排种的稳定性需求，将真空气道集成在滚筒主轴内部，避免外接气管随滚筒转动产生缠绕干涉，每个种道对应独立的吸种孔位，孔径根据常见小颗粒种植种子的粒径范围做了阶梯式适配，可通过更换前端吸种头适配0.5mm到3mm粒径的不同作物种子，无需整体更换排种滚筒。拾取端的种子限位结构采用弧形挡种板设计，当滚筒转动经过种仓区域时，吸种孔在负压作用下吸附单粒种子，多余吸附的种子会在挡种板的刮拭作用下落回种仓，从结构层面降低重播概率，当滚筒转动到投种位时，对应位置的气道切换为常压状态，种子依靠自身重力落入下方的导种管，精准投放到对应穴孔内。安装边界方面，整体采用两端法兰式固定结构，输入端可直接对接步进电机输出轴，通过脉冲信号控制滚筒的转动角度，可根据不同作业速度调整转动节拍，匹配不同的平台行进速度；滚筒外侧设置的两个环形固定抱箍用于安装种仓挡边与导种罩，避免作业过程中种子飞溅，整体径向尺寸控制在紧凑范围内，不会与穴盘输送机构产生运动干涉，安装时只需保证滚筒轴线与穴盘输送方向垂直，即可保证投种点与穴孔的对位精度。结构材质选型上，与种子直接接触的部件采用光滑耐磨的非金属材质，避免刮伤种皮影响发芽率，主体支撑结构采用金属材质保证整体刚性，长期作业不会出现形变导致的对位偏差，气道密封处采用低摩擦阻力的旋转密封件，转动过程中负压泄漏量控制在较低水平，可适配小功率真空泵作为负压源，降低整套设备的功耗与体积。
