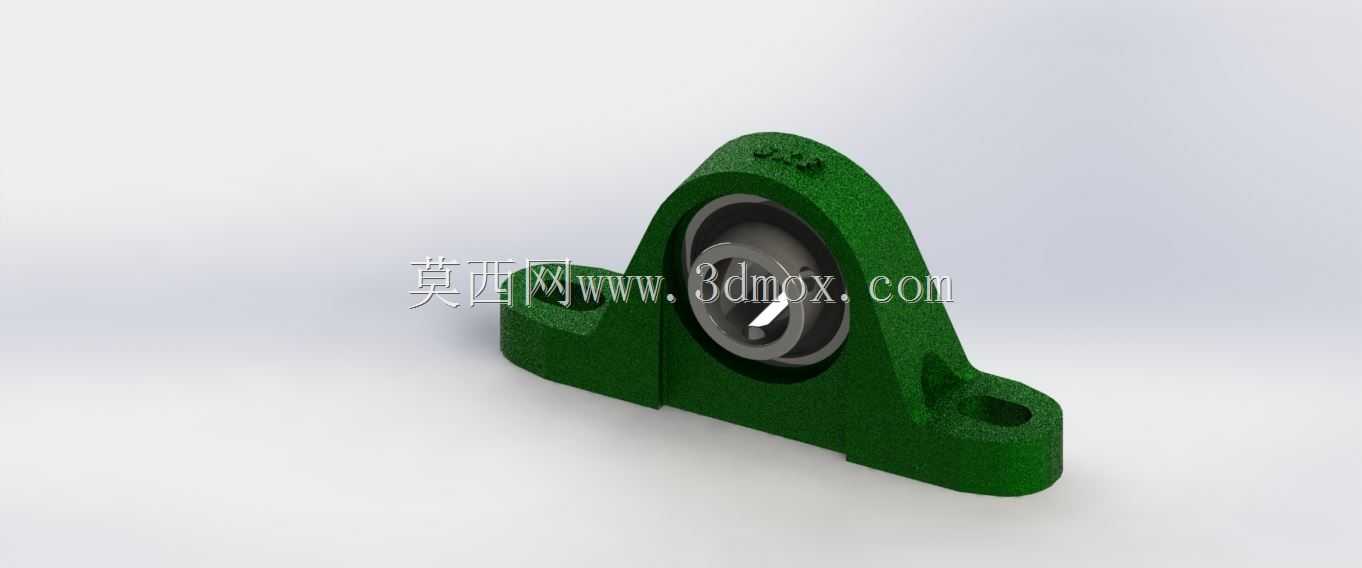

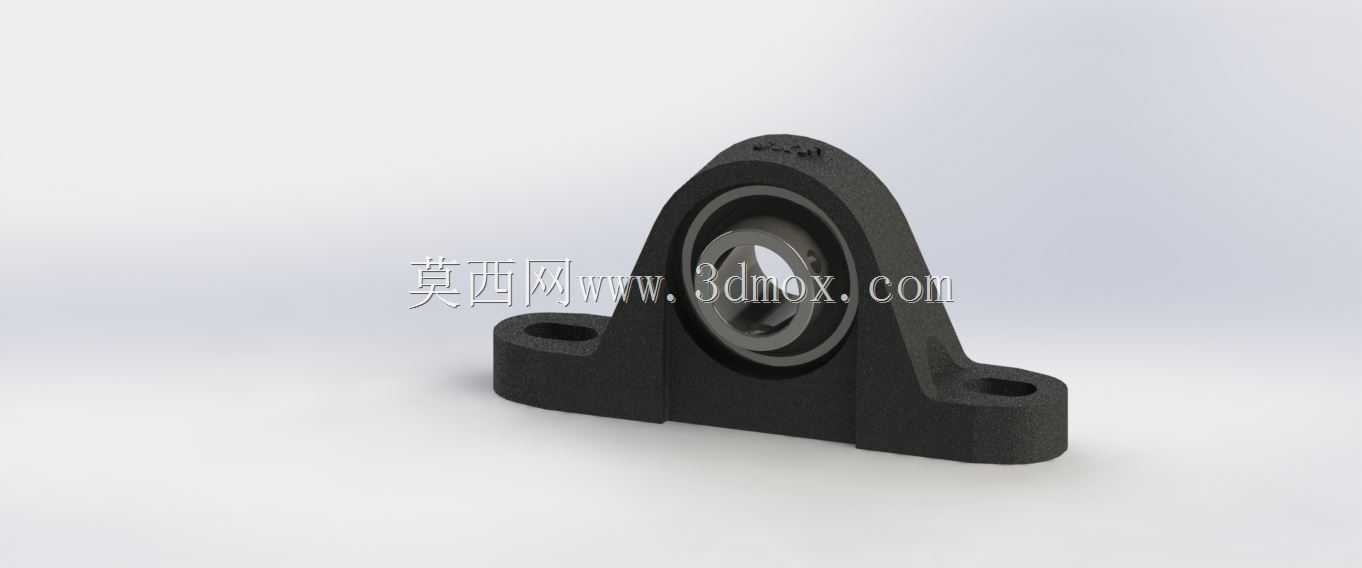

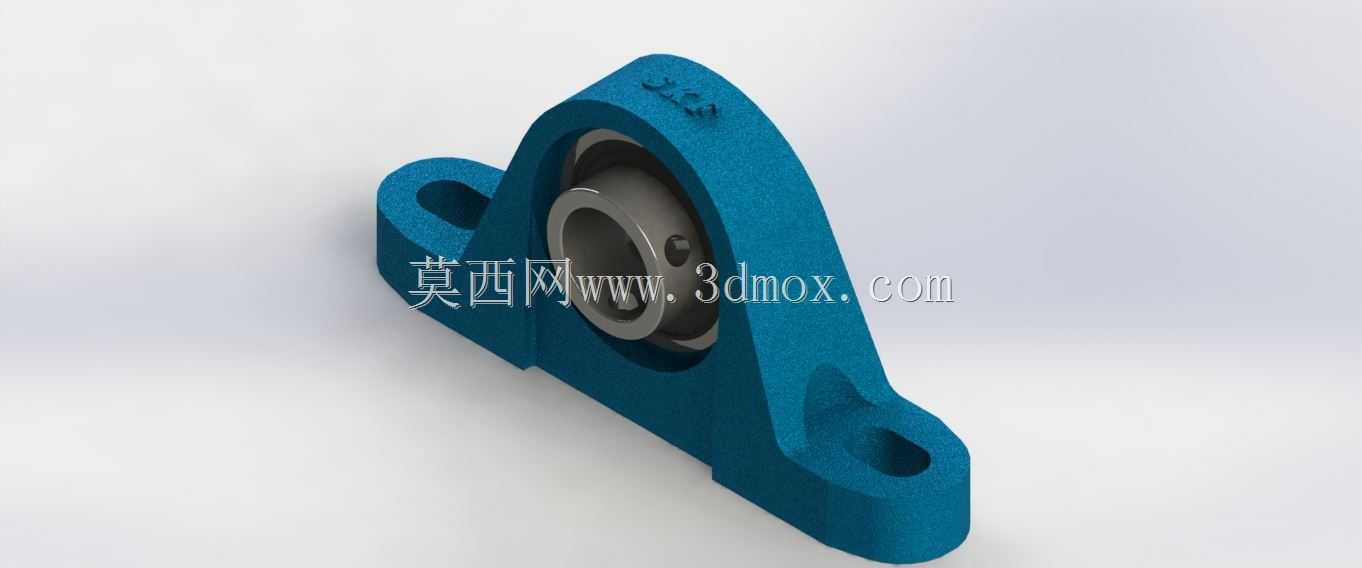

立式菱形带座外球面Y轴承支撑单元

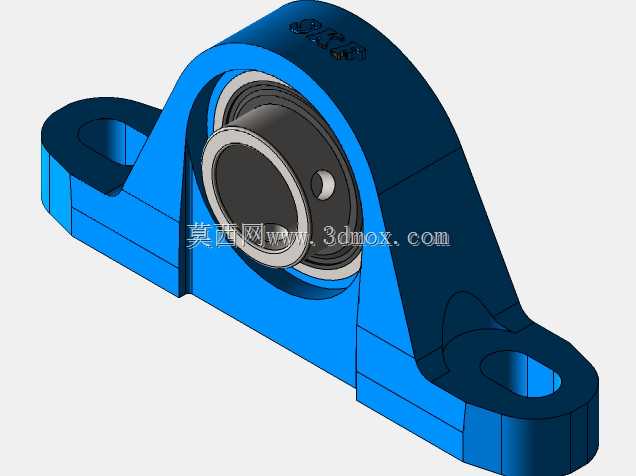

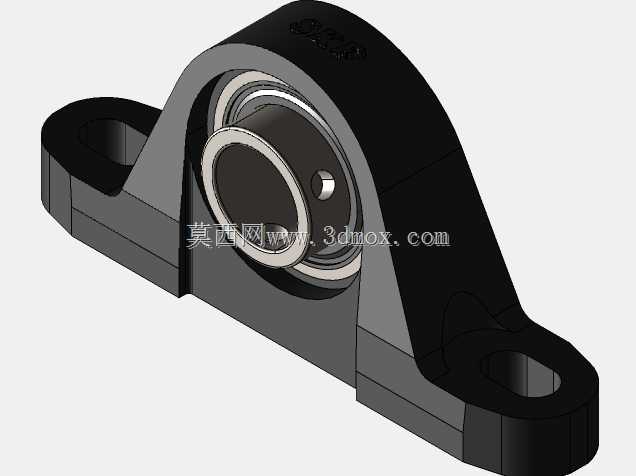

在轻工输送线、小型风机、食品包装设备这类对轴系支撑有调心需求的场景里，这类带座Y轴承单元是应用频次极高的支撑部件，它不需要额外加工复杂的轴承安装孔位，能直接通过支座上的安装孔固定在设备机架上，大幅降低现场装配的调校难度。从结构设计逻辑来看，这个单元把滚动轴承与安装支座做了集成化处理，内置的外球面轴承外圈与支座内孔采用球面配合，当设备机架存在加工形位误差、或者传动轴运行中出现小幅挠曲变形时，配合面可以自动调整角度，补偿同轴度偏差，避免轴承出现卡滞、偏磨的问题，延长轴系整体的使用寿命。

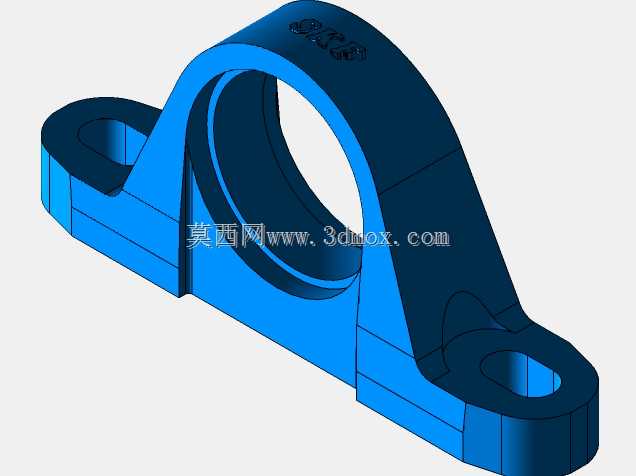

外形上采用菱形立式支座结构，两个安装孔分布在支座斜向延伸的两个支脚端部，相比方形支座，这种结构在保证安装强度的前提下，减少了不必要的材料占用，整体重量更轻，适合安装空间局促的小型设备布局。支座本体的安装面做了平整加工，能与设备安装基准面完全贴合，避免装配后出现支座倾斜导致的轴系受力不均；支脚处的安装孔做了沉台设计，装配时螺栓头可以完全沉入沉台内，不会突出支座表面干涉周边部件，同时沉台的深度经过校核，能保证螺栓拧紧后有足够的锁紧力，不会因为设备运行振动出现螺栓松脱的问题。

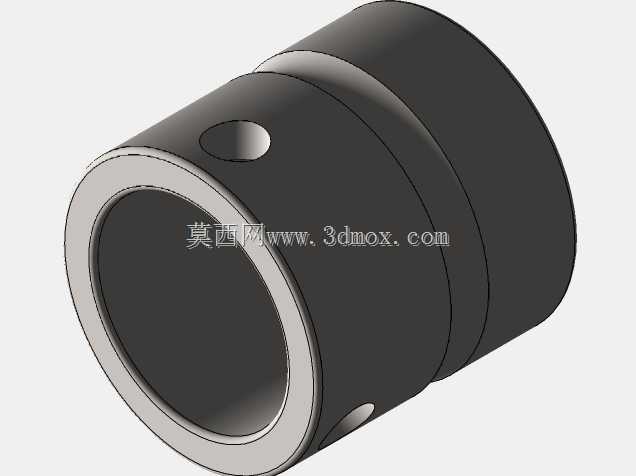

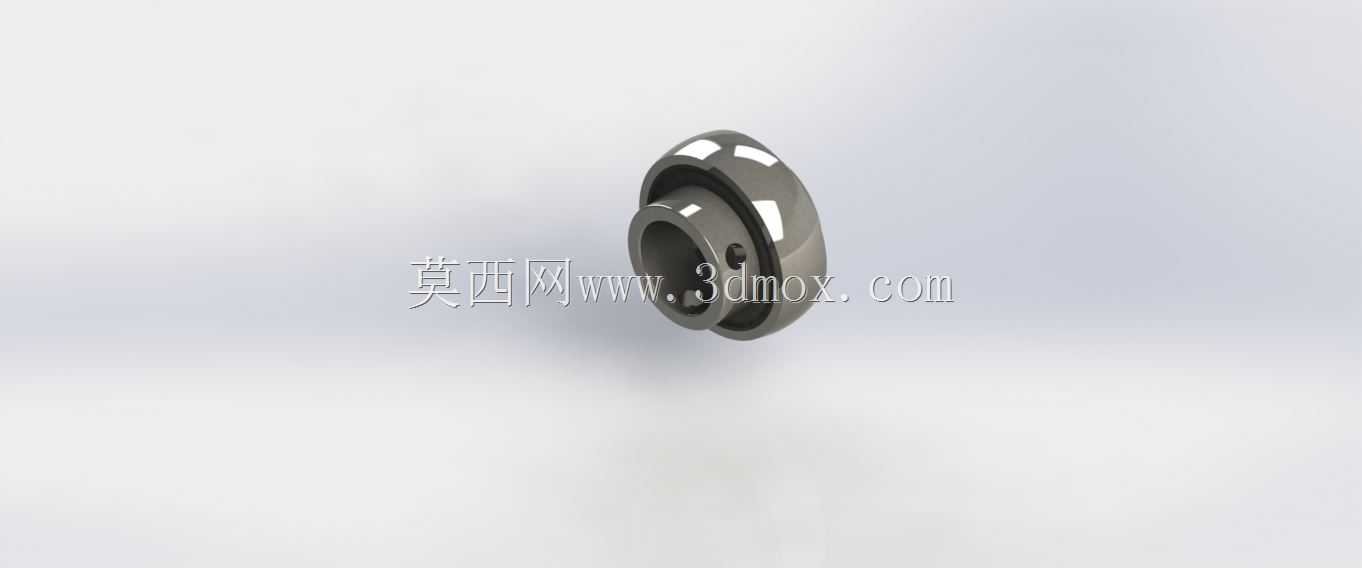

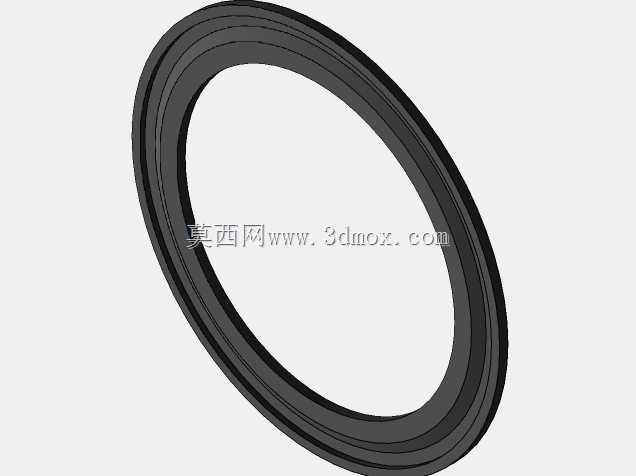

轴承内孔与传动轴的配合采用常用的间隙配合公差，装配时不需要热装或者强力压装，只需要通过内圈上的紧定螺钉就能把轴承与传动轴锁紧固定，现场拆装维护十分便捷。支座的轴承容纳腔做了足够的壁厚加强，在轴承承载区域的壁厚比支脚部分更厚，能承受径向载荷作用下的弯矩，避免长期满载运行出现支座开裂的问题；容纳腔两侧预留了密封件的安装位置，配套的密封圈可以阻挡外界粉尘、水汽进入轴承内部，同时防止轴承内部的润滑脂泄漏，在多粉尘、有喷淋的生产场景下也能稳定运行。

从安装边界来看，两个安装孔的中心距是选型时的核心参数，需要匹配设备机架上预设的安装孔位，避免出现孔位错位无法装配的问题；轴承内孔的轴线到支座安装底面的高度决定了传动轴的中心高，选型时需要匹配设备整体的轴系高度设计，保证传动轴与配套传动部件的中心高对齐，避免出现传动带偏斜、齿轮啮合错位的问题。轴承部分的外径与支座内孔的球面配合精度经过匹配调校，调心角度范围可以满足常规设备的安装偏差补偿需求，不需要额外增加调心结构，就能抵消机架焊接、加工带来的小幅角度误差，降低设备整体的加工精度要求，压缩生产制造成本。在日常运维中，这类轴承单元可以通过轴承外圈上的注油孔补充润滑脂，不需要拆解整个支座就能完成维护作业，大幅减少设备停机维护的时间，适配连续化生产的设备运维需求。
