重型拖车双柱联动支撑起落装置结构

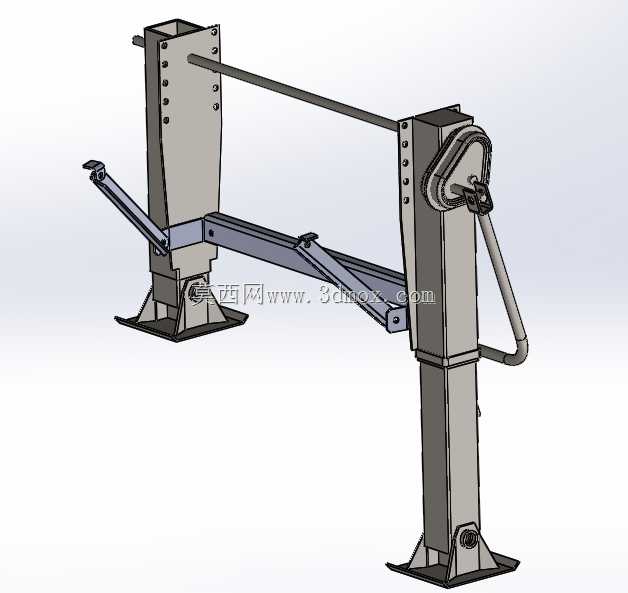

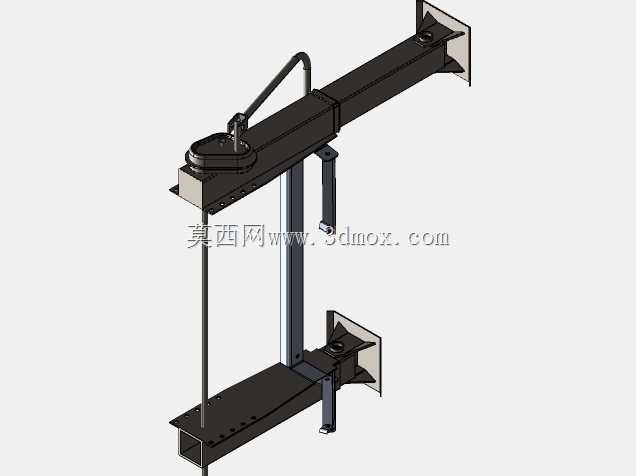

该款双柱联动式拖车起落支撑装置，主要应用于重型货运拖挂、工程专用拖挂设备的驻车支撑场景，在拖挂车头与挂车分离作业时，承担挂车前端的载荷承载与高度调节功能，避免挂车因前端无支撑出现前倾、侧翻风险，同时可适配不同高度的牵引座对接需求，降低挂接操作的对位难度。从结构设计逻辑来看，装置采用左右对称的双伸缩立柱布局，两立柱之间通过横向连接梁形成刚性框架，搭配斜向加强撑杆分散立柱承受的侧向载荷，避免单柱支撑时出现的立柱弯曲、底座形变问题，整体框架的抗扭性能可满足大吨位挂车的静态承载需求。立柱内部采用多级伸缩的套接结构，配合侧边的手摇驱动机构实现立柱的高度升降，驱动端集成了棘轮锁止结构，升降到位后可自动锁止，防止承载过程中立柱自动回缩，手摇操作臂的转动半径经过优化，操作人员站在挂车侧边即可完成操作，无需探身到挂车下方，作业安全性更高。两侧立柱之间设置了同步联动杆，保证单侧摇动手柄时，两根立柱的伸缩量保持一致，避免出现支撑面倾斜、载荷偏载的问题，底座采用宽幅的落地支撑脚，增大与地面的接触面积，在非硬化路面作业时可降低对地压强，减少支撑脚下沉的风险，支撑脚与立柱底端采用铰接连接，可自适应小角度的地面倾斜，保证支撑面完全贴合地面。从安装边界来看，装置的上部连接法兰可直接与挂车前端的承载梁通过螺栓固定，横向连接梁的长度可根据不同挂车的前端宽度做适配调整，立柱的最大伸缩行程覆盖常规拖挂车型的牵引座高度差范围，收回状态下立柱底端距离地面的预留高度满足挂车行驶时的通过性要求，不会在行驶过程中剐蹭路面凸起。设计过程中对各铰接点、受力焊缝的位置做了应力分散处理，斜撑杆与立柱、横梁的连接位置均设置了加强筋板，避免应力集中导致的结构开裂，所有外露的运动部件均预留了润滑注油点位，日常维护时可直接加注润滑脂，降低铰接位置的磨损速率，延长装置的整体使用寿命。
