小型桌面式三轴数控加工设备结构

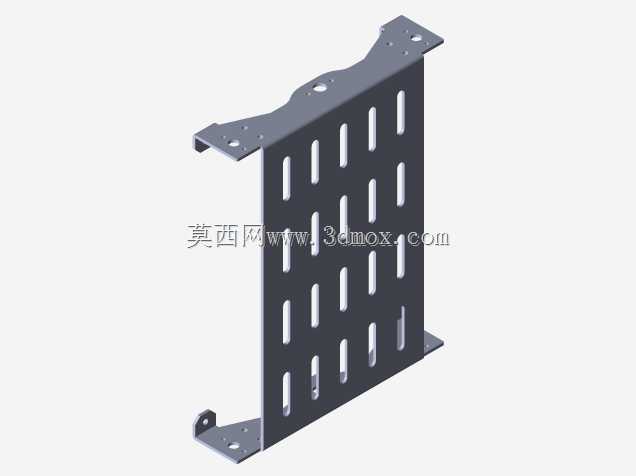

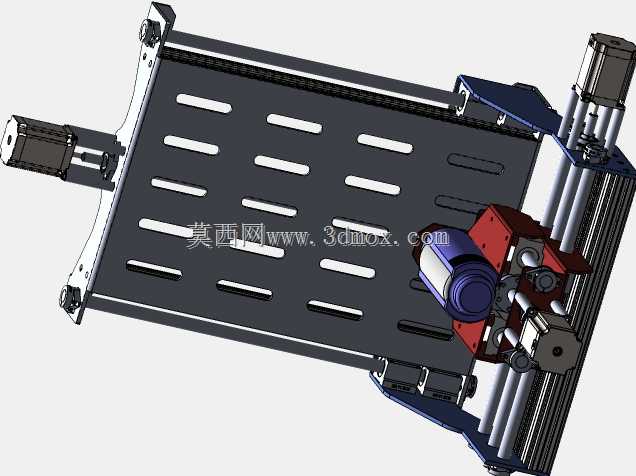

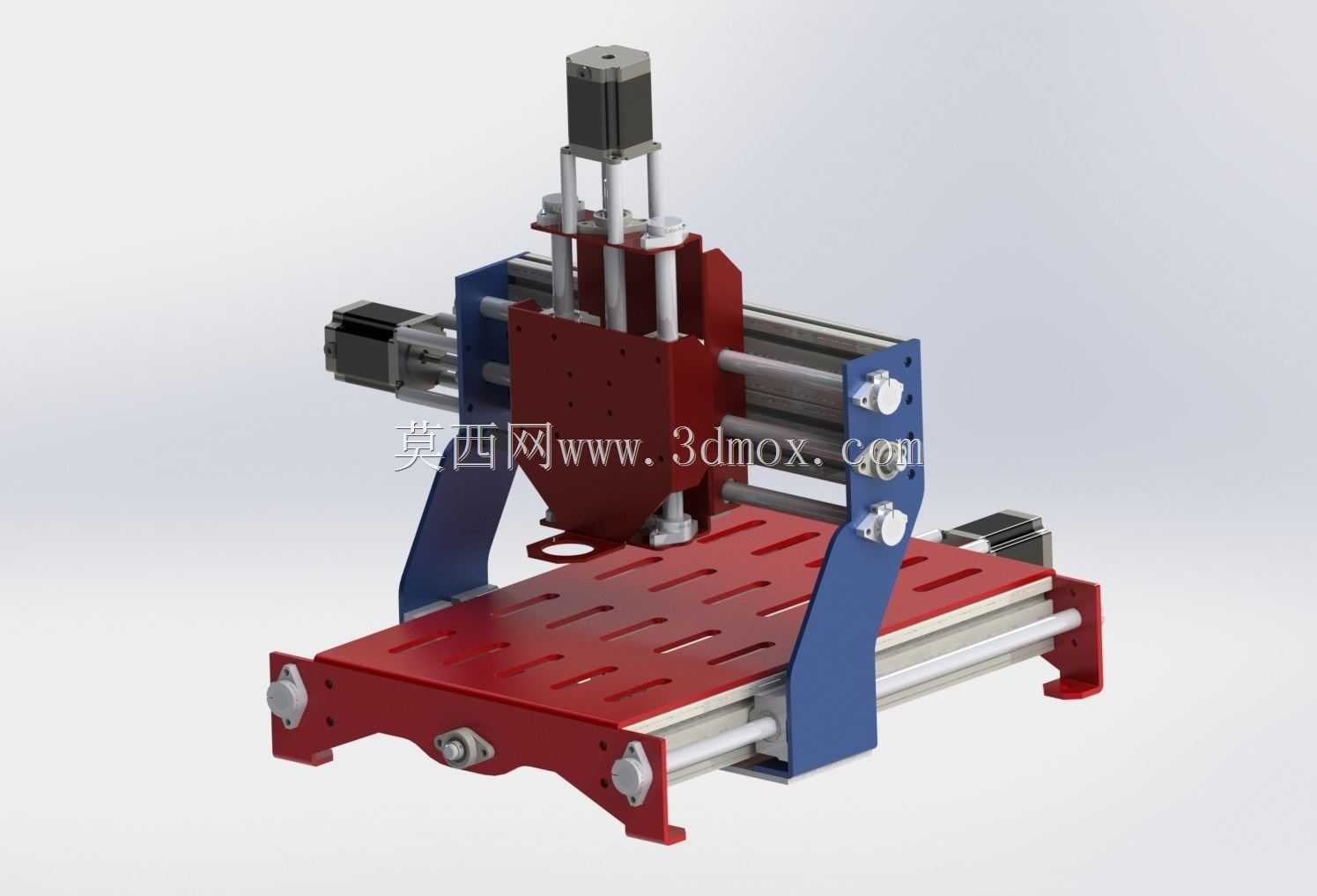

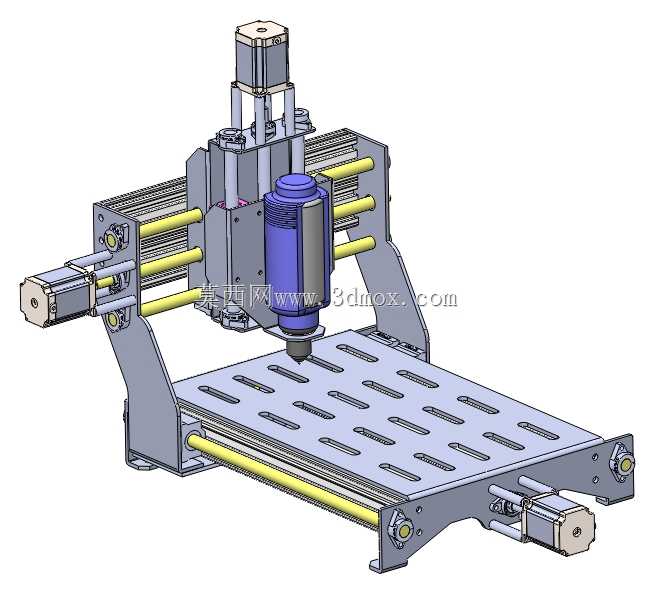

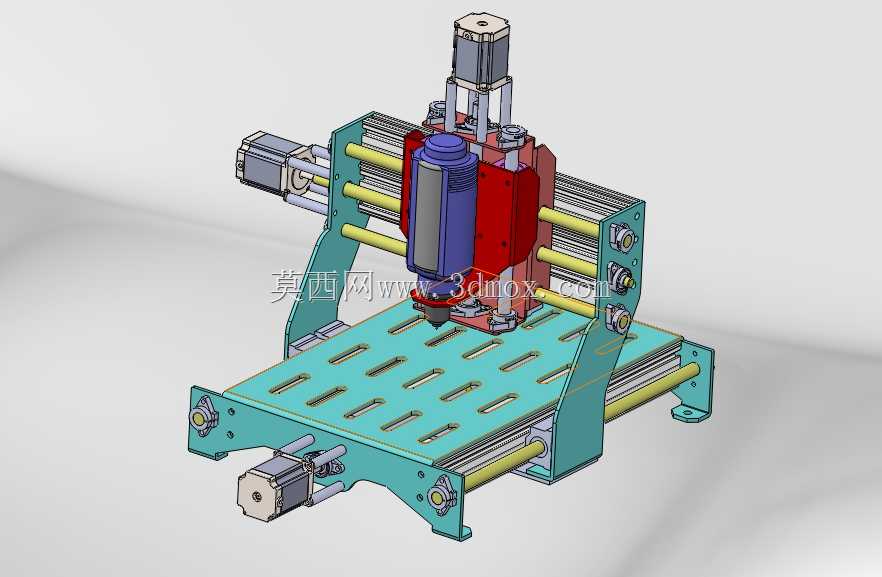

这款小型三轴数控加工结构，主要面向小尺寸工件的精密加工作业场景，适配小型加工工坊、教学实训场景、个人DIY加工等对设备占地要求高、加工行程需求适中的使用环境，可完成软金属、工程塑料、木材等常见易切削材质的铣削、钻孔、雕刻等工序，相比大型工业数控设备，其结构紧凑，无需大面积安装场地，普通工作台面即可完成部署。从结构设计逻辑来看，整体采用龙门式动梁布局，Z轴加工头组件安装在X向移动横梁上，横梁沿两侧Y向导轨做前后进给，工作台固定在底座上不做移动，这种布局能在有限的外形尺寸下最大化有效加工行程，同时降低运动部件的整体重量，提升进给运动的响应速度。机架部分采用钢板折弯拼接结构，两侧立式支撑臂与底部工作台框架通过紧固件刚性连接，支撑臂内侧预留导轨安装基准面，加工时可保证横梁运动的直线度，避免切削受力产生的结构形变影响加工精度。传动层面，三个进给轴均采用圆柱直线导轨作为运动导向部件，搭配滚珠丝杠副实现进给传动，每个轴的端部都预留了伺服电机的安装位，可根据加工负载需求选配对应扭矩的驱动电机，丝杠与电机的连接位采用标准联轴器安装结构，方便后期维护更换易损件。Z轴滑台部分采用立式叠层结构，主轴安装座通过直线导轨与Z轴滑台连接，可沿垂直方向完成上下进给，满足不同厚度工件的吃刀深度调整需求，主轴安装位预留了标准的装夹接口，可适配不同功率的高速电主轴。工作台面采用带阵列T型槽的钢板结构，T型槽沿X向平行排布，方便用户通过压块、夹具快速固定待加工工件，台面的平面度在设计时预留了刮研修正余量，装配时可通过配磨保证台面与各运动轴的平行度要求。安装边界方面，设备整体外轮廓尺寸适配常规1.2米宽度的工作台摆放，底部支撑脚预留了减震垫安装位，部署时无需额外浇筑设备基础，放置在平整的硬质台面上调平水平即可投入使用，设备后侧预留了走线槽空间，可将三个轴的电机线缆、主轴电源线缆沿线槽规整布置，避免运动过程中线缆拖拽干涉。设计过程中充分考虑了装配工艺性，所有连接孔位均设计为配做基准，零部件加工时无需过高的形位公差精度即可通过装配调整保证整体运动精度，降低了零部件的加工成本，同时各运动轴的导轨、丝杠均采用标准件选型，后期维护更换无需定制非标配件，能有效降低设备的全生命周期使用成本。在刚性设计上，针对小型加工场景常见的小切削量、高进给速度的加工特点，对支撑臂的截面形状做了加强筋设计，在控制整体重量的前提下，保证切削过程中机架的抗振性能，避免振刀影响工件表面加工质量。
