三轴独立步进电机数控控制器结构

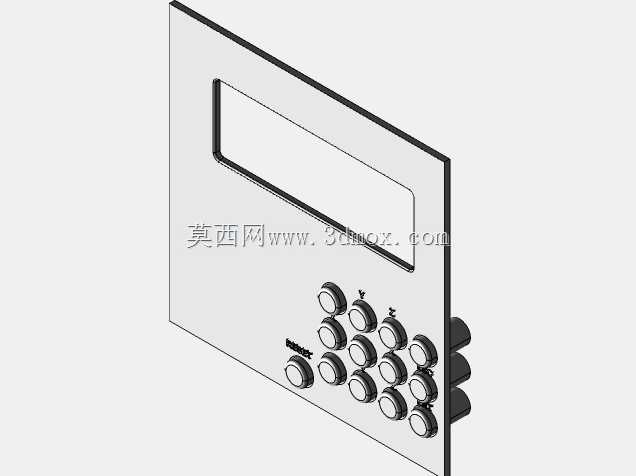

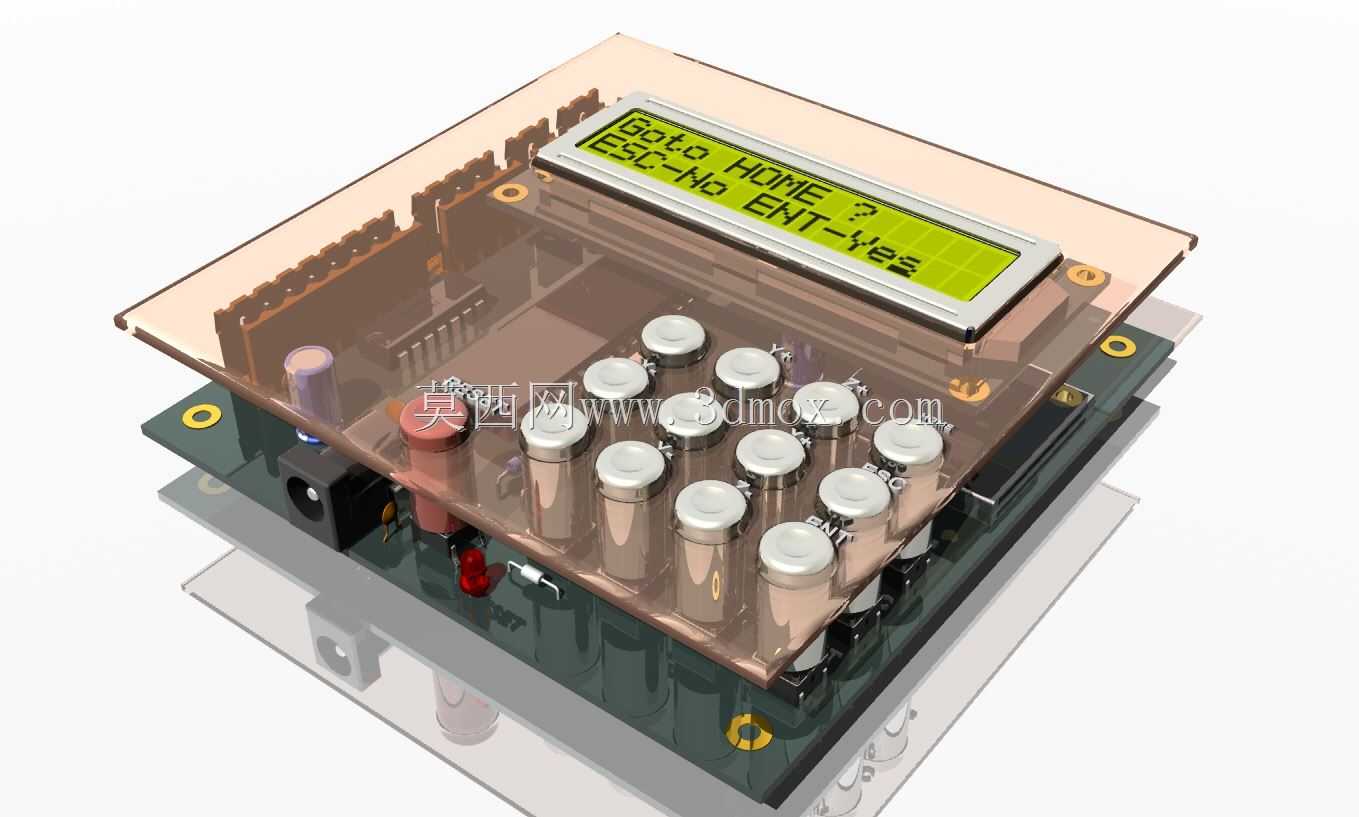

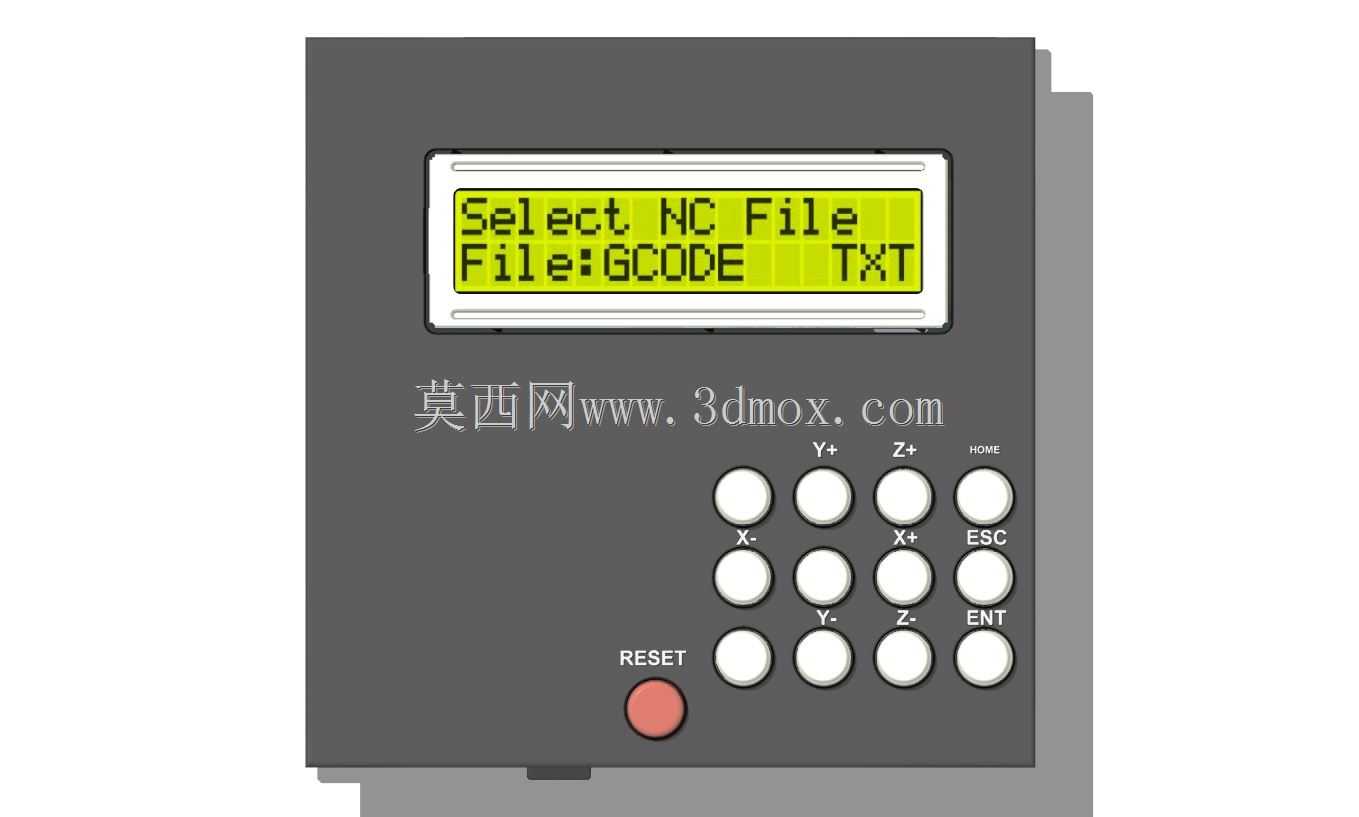

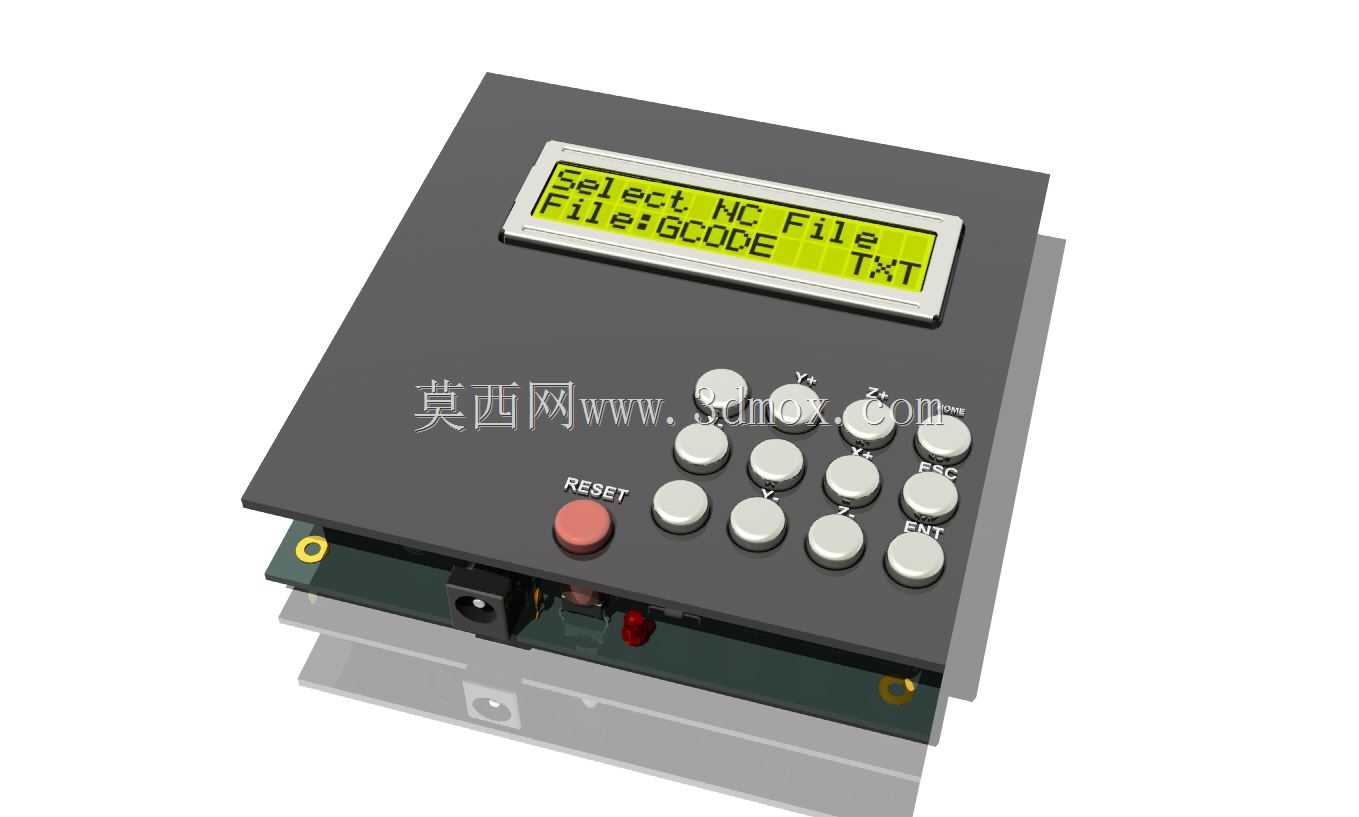

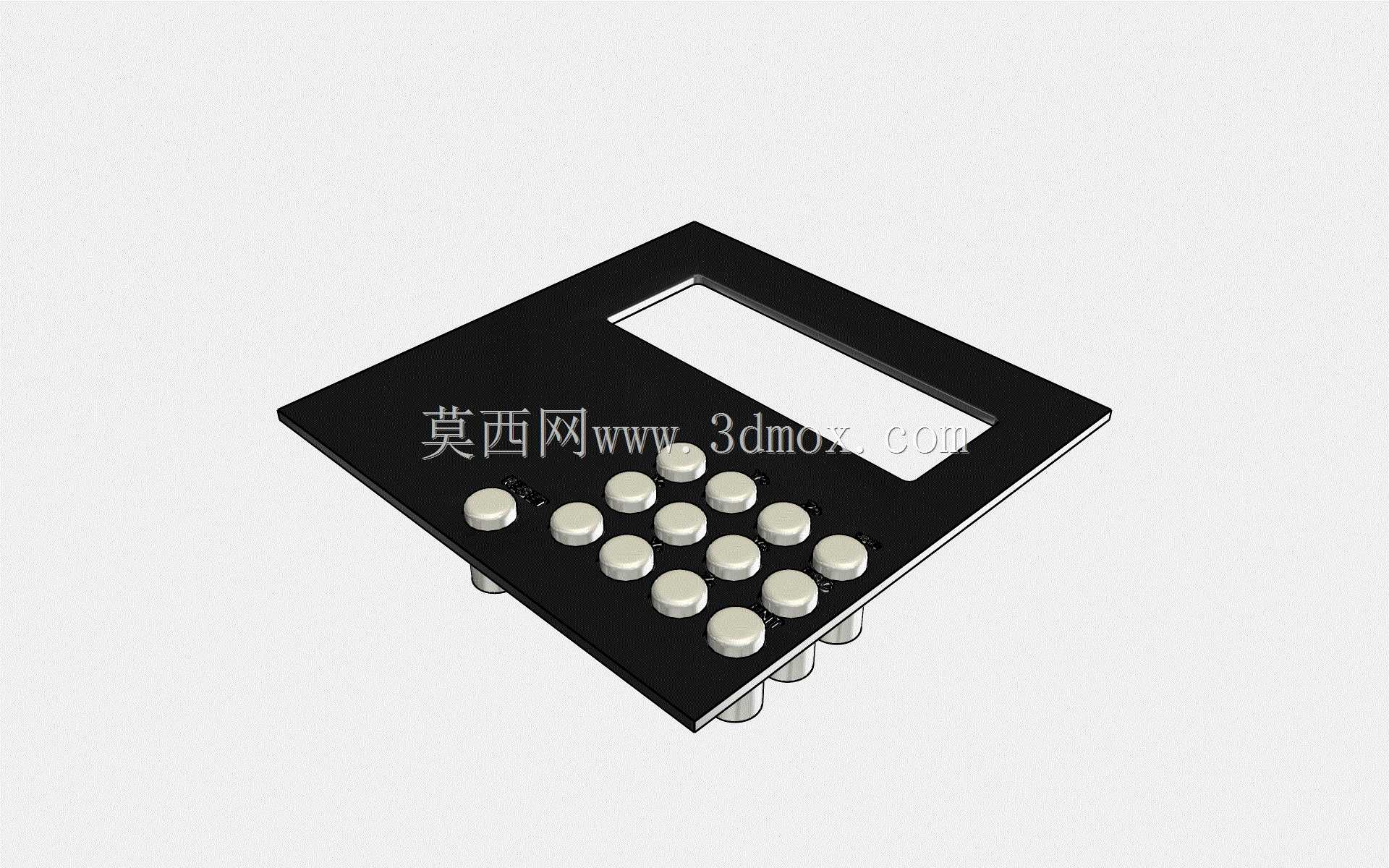

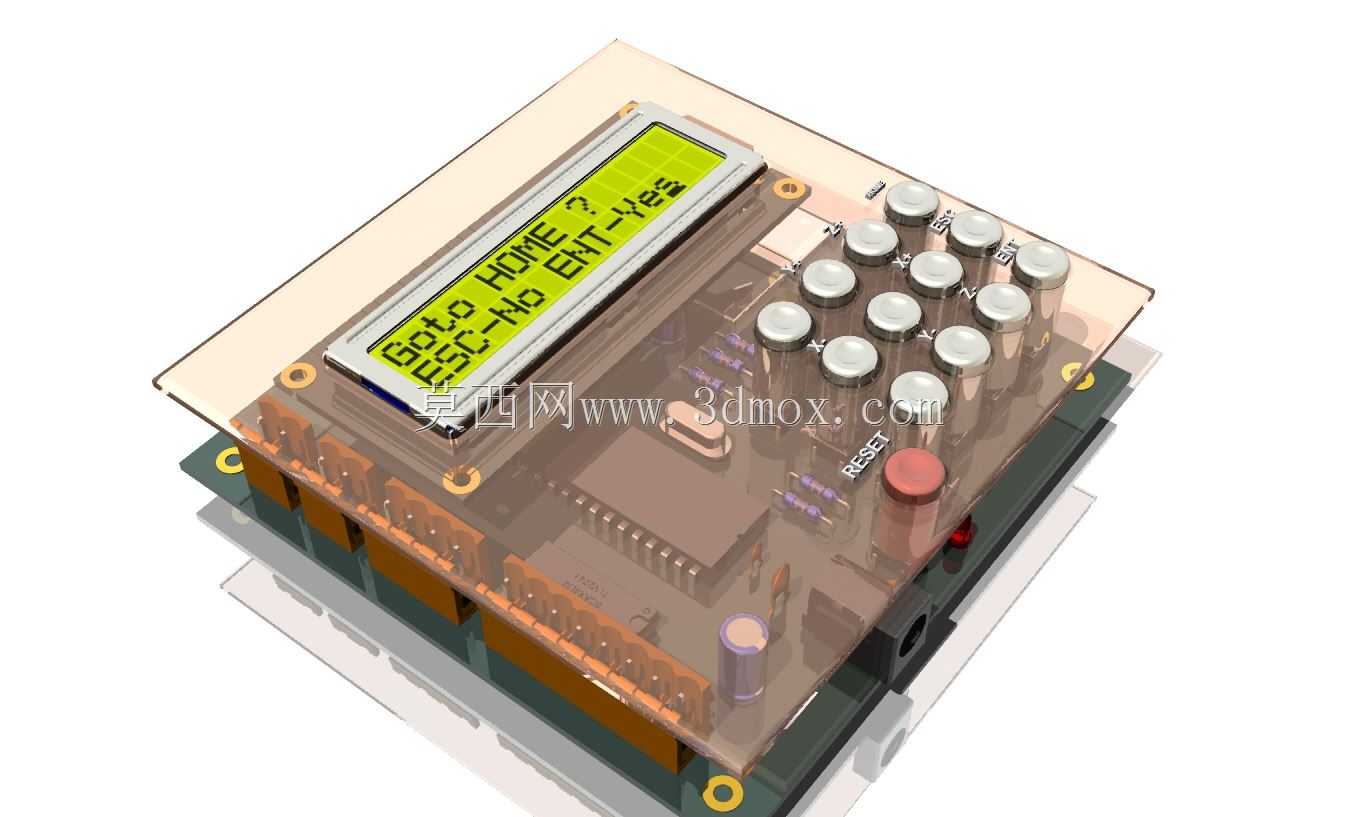

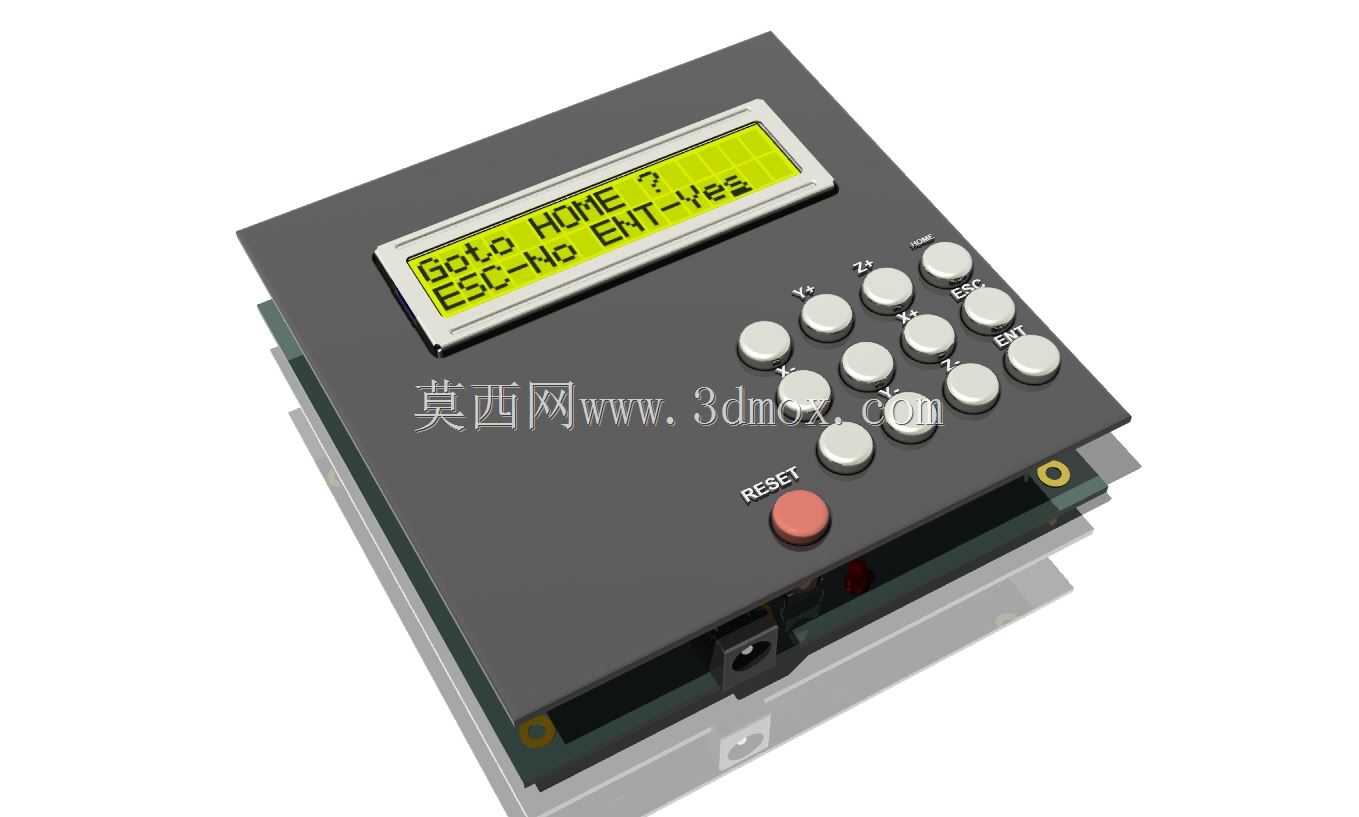

这款三轴独立步进电机数控控制器，是小型数控加工、点位运动控制场景里的核心操控单元，常见于桌面级雕刻机、小型数控钻铣床、非标自动化点位送料机构的配套电控系统中，承担着运动指令输入、加工程序调取、运行状态反馈、急停复位等核心功能。从结构设计来看，整体采用上下叠层的安装布局，上层为操作交互面板，下层直接搭载核心控制电路板，省去了额外的转接排线结构，既压缩了整体安装厚度，也减少了接插件松动带来的接触故障风险。面板区域的布局完全贴合一线操作人员的使用习惯，上方设置长条形液晶显示屏，可实时显示当前调取的加工程序文件名、运行坐标、进给参数等信息，屏幕采用下沉式嵌装设计，边缘做了限位挡边，能避免日常操作中按键磕碰刮花屏幕表面。按键区域按照功能分区排布，数字与功能按键采用圆形凸点键帽，按压行程适中，带清晰的功能标识，操作人员戴薄劳保手套也能准确触按，不会出现误触问题；红色复位按键单独设置在按键区左下角，采用更大的键帽尺寸与醒目的红色配色，紧急状态下可快速触达触发复位，切断运动输出。面板四角预留了标准安装孔位，可直接嵌装在设备操控台的预留开孔内，也可通过配套支架独立安装在设备侧方，安装边界适配多数小型数控设备的操控台开孔尺寸，电路板侧方预留了电源接口、步进电机驱动接口、信号输入输出接口，接线端朝向设备内侧，避免线缆外露影响操作安全。设计过程中充分考虑了车间现场的使用环境，面板表面做了防油污涂层处理，轻微的切削液飞溅、粉尘附着都可直接擦拭清理，不会渗入按键缝隙造成按键卡滞；电路板边缘做了绝缘防护处理，叠层安装时上下板之间预留了散热间隙，长时间连续运行也不会出现积热导致的运行不稳定问题。这类控制器不需要复杂的参数配置，可直接识别标准G代码指令文件，通过存储介质调取对应加工程序即可驱动三轴步进电机完成独立运动控制，对于小型数控设备的开发者来说，既可以直接参考该结构完成操控面板的布局设计，也可直接将该结构适配到自研设备的电控系统中，大幅缩短操控单元的开发周期，减少人机交互部分的设计验证成本。
