胀紧联结套式机械传动锁紧夹具结构

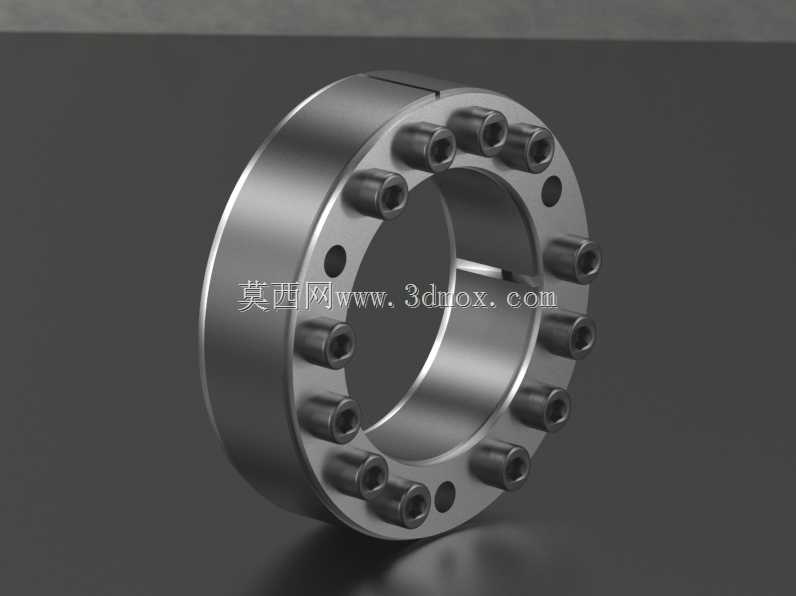

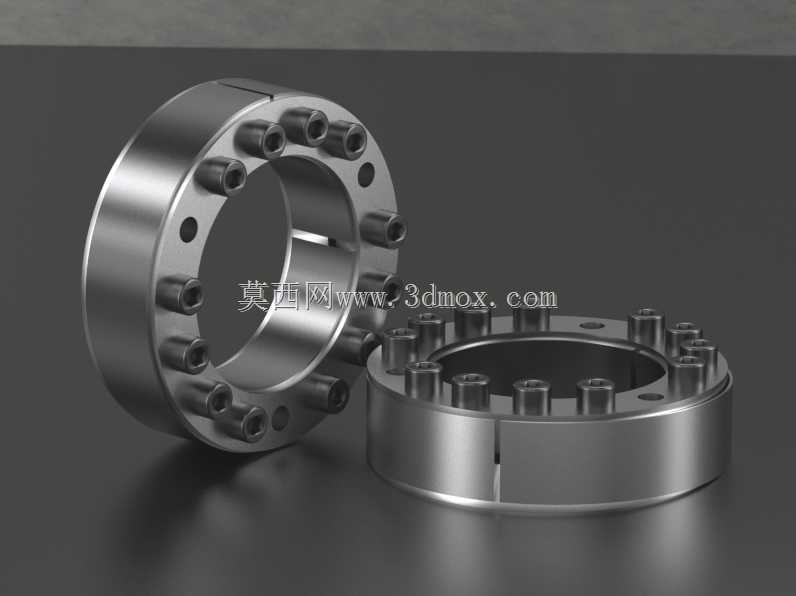

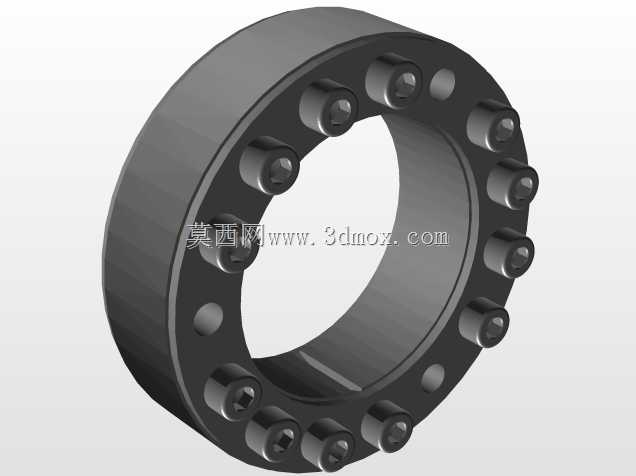

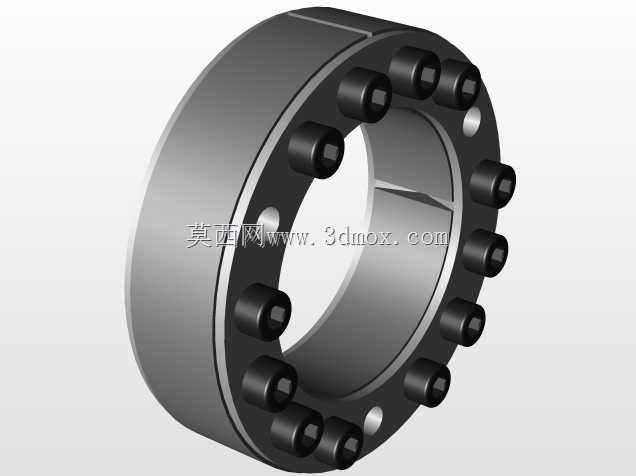

这类锁紧联结结构常被应用在重载传动的轴毂连接场景中，替代传统单键、花键联结，解决长期交变载荷下键槽应力集中、配合间隙累积导致的传动精度衰减问题，在矿山输送辊组、重型减速机输入输出端、大型风机主轴传动、包装设备主驱动辊等需要无间隙传动的工位上十分常见。结构采用内外双环分体式设计，内环为开口薄壁锥套结构，外环对应设置匹配的内锥面，沿环向均匀布置的内六角锁紧螺栓在拧紧过程中，会推动外环沿轴向相对内环位移，借助锥面的楔紧作用，让内环均匀收缩抱紧待连接的轴体外圆，外环同步胀开撑紧轮毂内孔，依靠配合面间的静摩擦力实现扭矩与轴向力的同步传递，完全避免了键联结需要对轴、毂分别加工键槽带来的应力集中问题，也不存在装配时的键侧间隙，传动无回差，对中性表现优异。设计阶段需要重点核算锥面的楔角取值，角度过小会导致锁紧后拆卸困难，角度过大则无法实现可靠自锁，容易在载荷波动时出现松脱，通常锥角控制在1:5到1:8区间内，兼顾锁紧可靠性与拆卸便捷性；环向螺栓的布置需要保证每个螺栓的预紧力均匀传递到锥面全周，因此螺栓孔采用等节距圆周排布，数量根据额定传递扭矩核算，避免局部应力过大导致锥面压溃。安装时不需要对轴或轮毂做额外的键槽加工，仅需要保证配合面的粗糙度在Ra1.6到Ra3.2区间，清洁配合面后将内外环预装到轴与轮毂的对应位置，按对角交叉顺序分次拧紧螺栓，每次拧紧的扭矩增量控制在额定扭矩的1/3，逐次递增加载，保证全周锥面受力均匀，不会出现偏载导致的抱轴不同心问题。这类结构的安装边界适配性较强，不需要轴肩做轴向定位，可根据实际装配需求调整在轴上的轴向固定位置，适配不同轮毂宽度的安装需求，拆卸时仅需要将对角位置的螺栓拧入外环对应的拆卸螺纹孔，逐步顶推即可让内外锥面分离，不会损伤配合表面，后期维护更换十分便捷，在经常需要调整传动件轴向位置、重载交变载荷的传动场景中，相比传统联结形式的使用寿命可提升40%以上，也能有效降低轴类零件因键槽应力集中出现的断轴风险。
