DIY BT40夹头CNC主轴结构设计

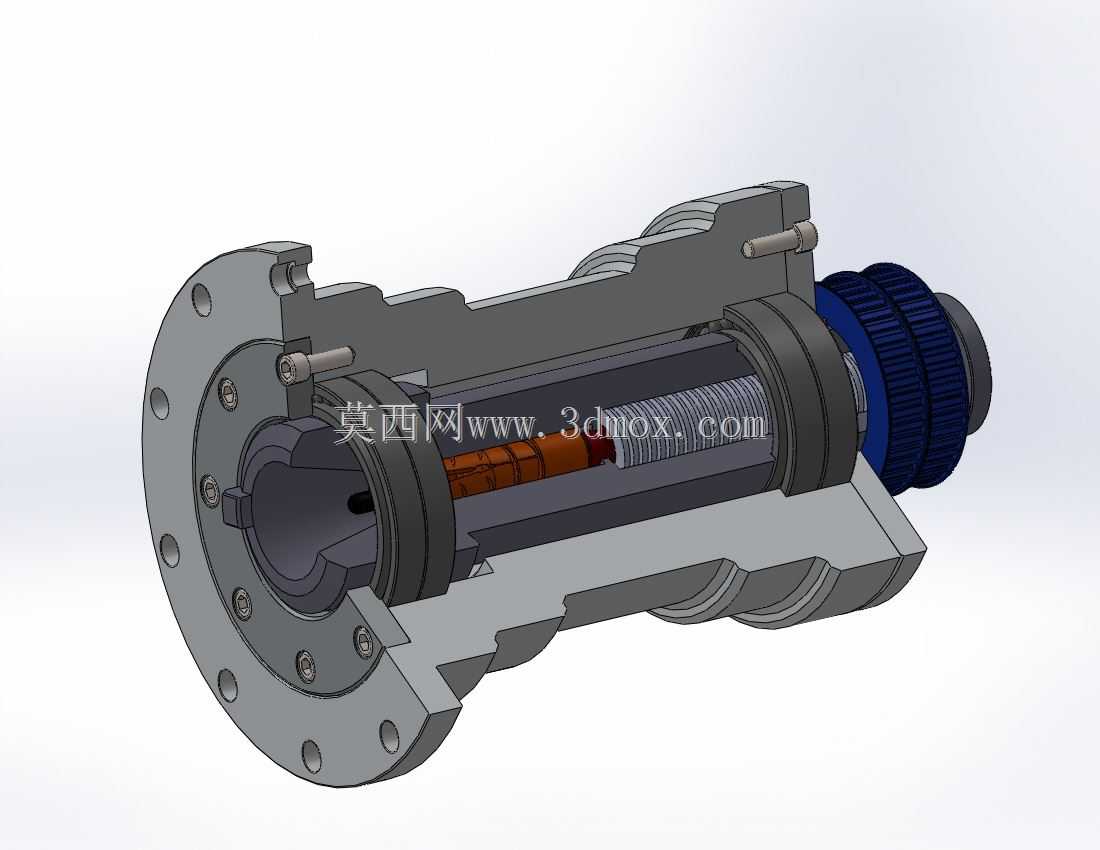

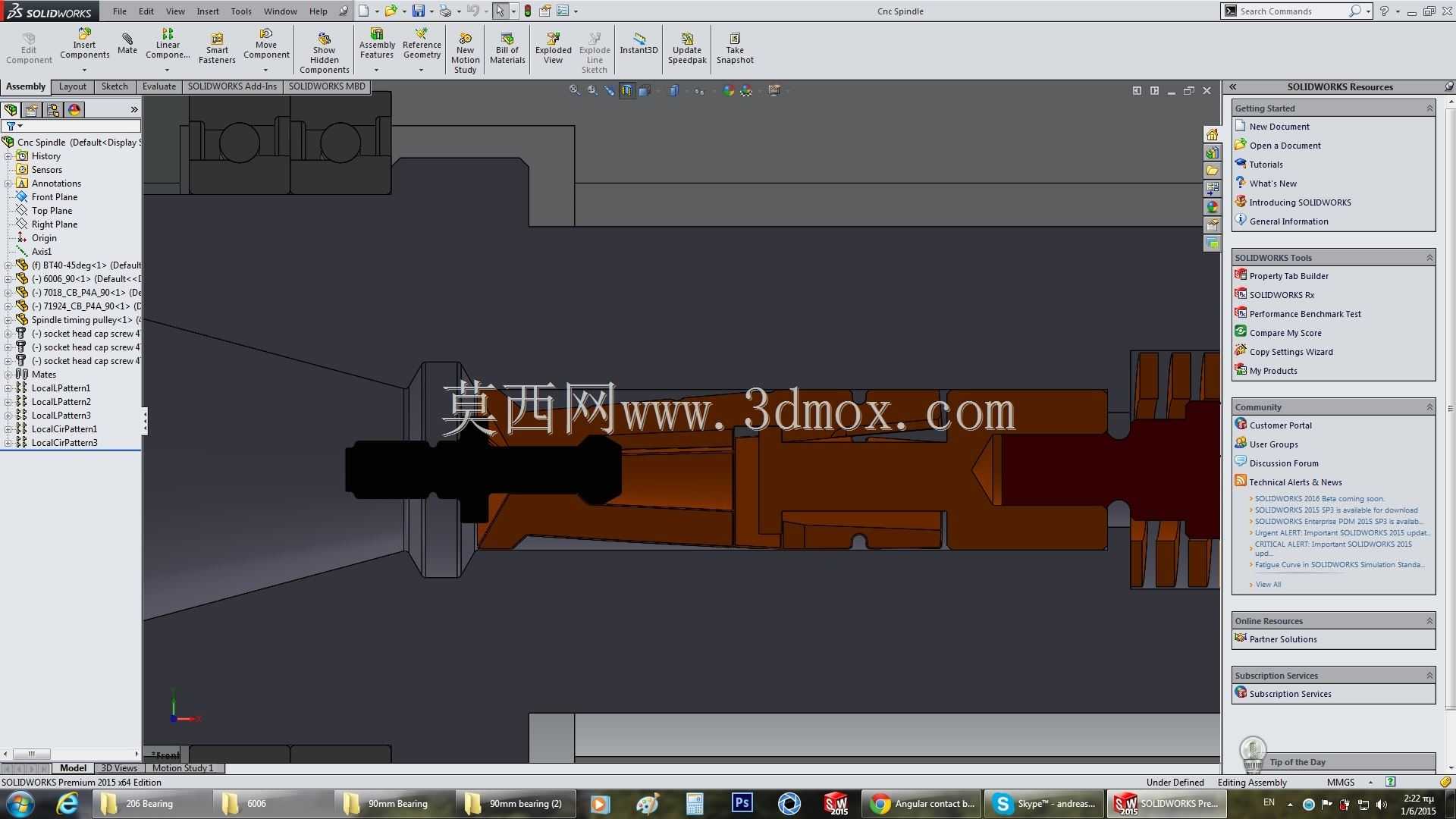

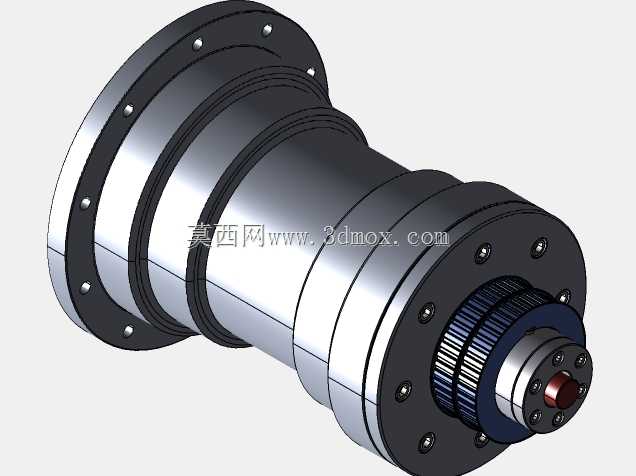

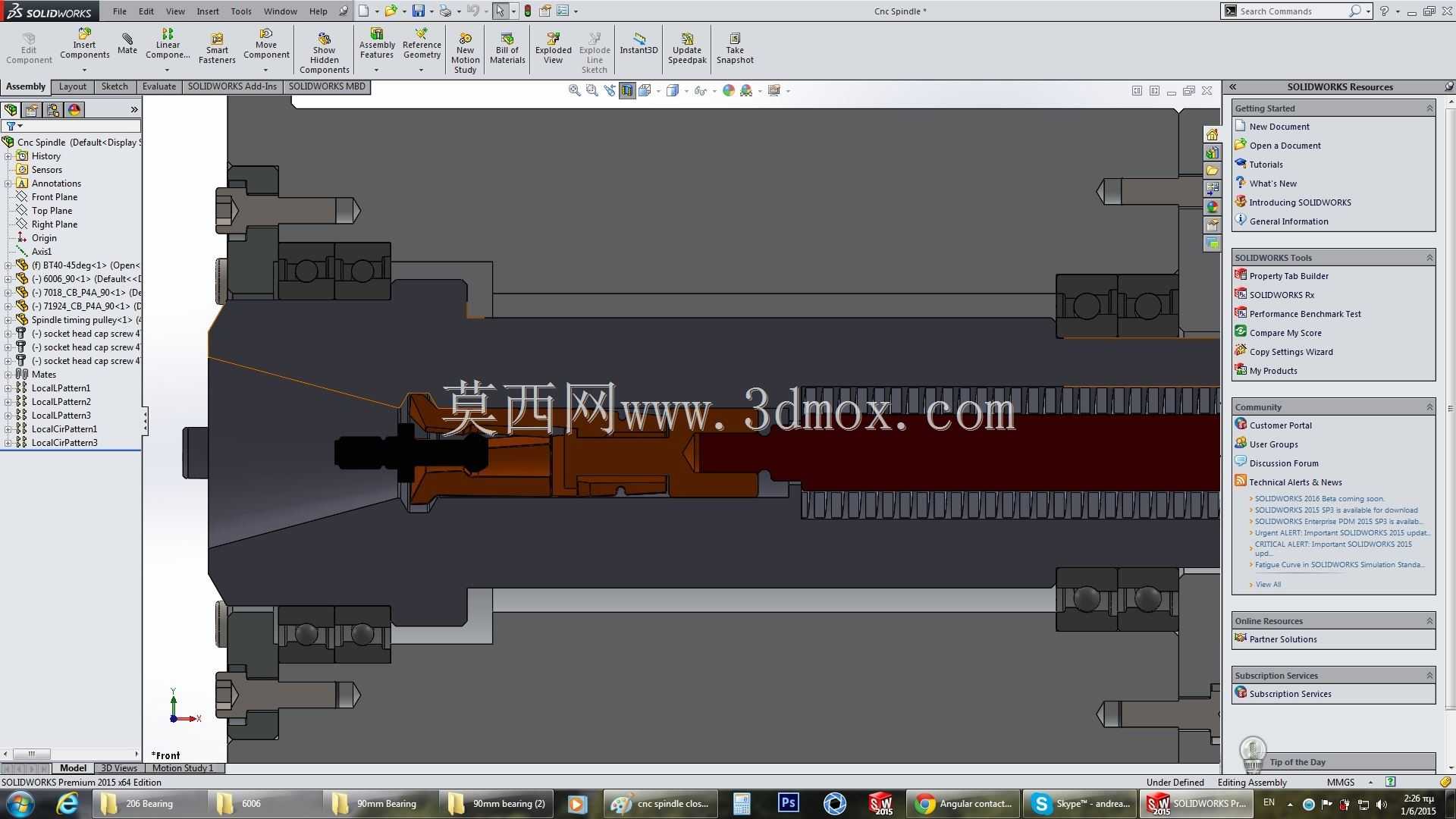

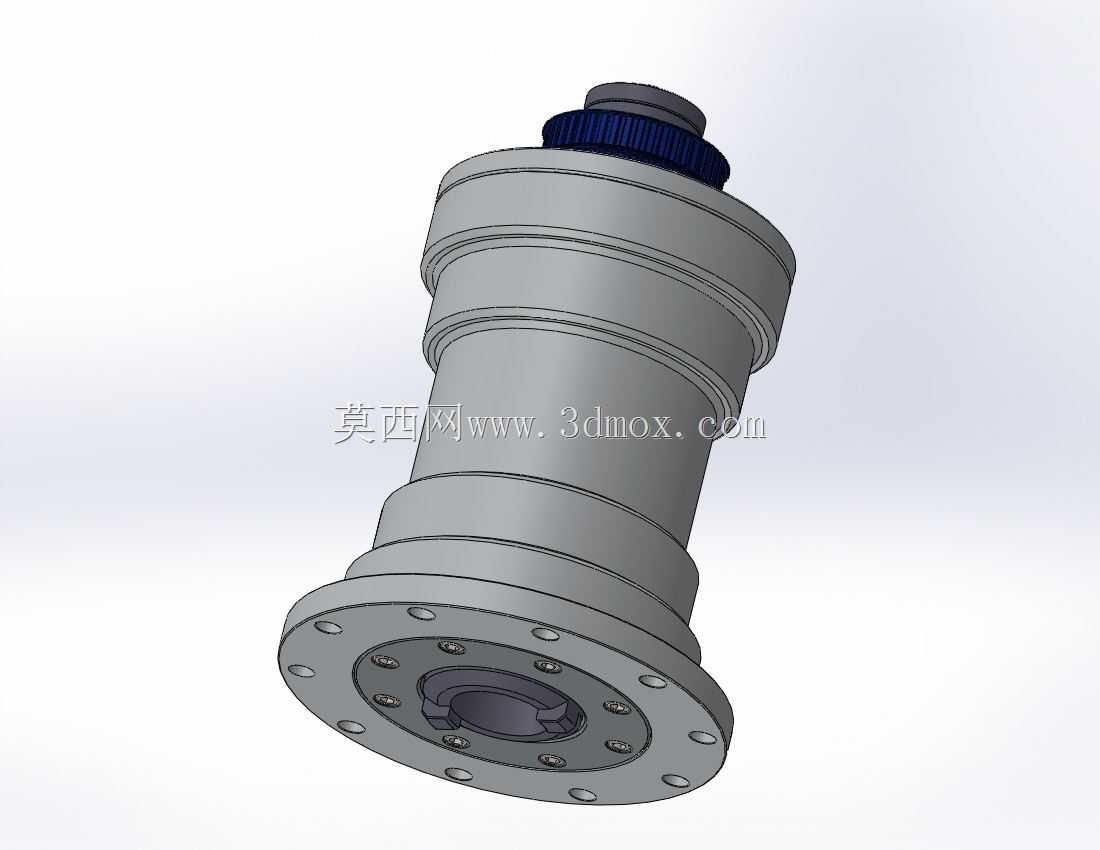

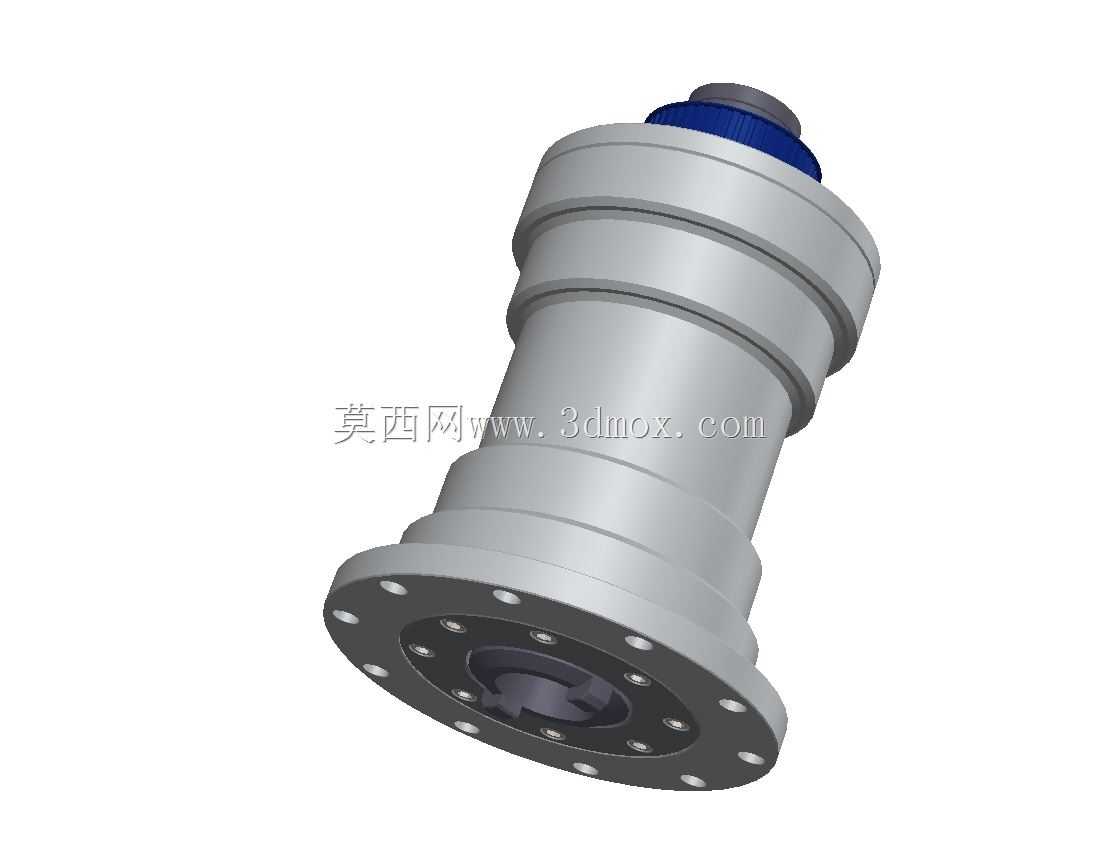

在中小型数控加工设备的改装、DIY数控铣/钻床搭建场景中，BT40规格主轴是核心功能部件，直接决定设备的加工刚性、刀具装夹稳定性与回转精度表现。这款DIY向BT40夹头主轴，在结构设计上优先考虑了自制改装场景的加工可行性与装配便利性，没有采用量产主轴的复杂密封与预紧结构，更适合机械爱好者、小型加工坊做原理验证与轻型加工使用。从功能实现逻辑来看，主轴的核心作用是装夹BT40标准刀柄，带动刀具完成回转切削动作，其动力输入依靠转子背面的花键与蜗杆配合正时皮带轮传递扭矩，这种传动方式相比直连结构更易调整传动比，适配不同转速需求的加工场景，比如铝件铣削需要的高转速、钢材钻孔需要的大扭矩输出，都可以通过更换不同直径的正时皮带轮实现参数匹配。主轴的轴承布置采用三段式支撑方案，顶部、底部各配置一组双轴承结构，中部动力牵引杆的居中位置额外设置一组支撑轴承，这种布局能有效平衡皮带传动带来的径向载荷，减少高速回转时的主轴振摆，避免加工过程中出现让刀、震纹问题。牵引杆的动作逻辑依靠内部弹簧提供复位力，常态下弹簧将牵引杆压在闭合位置，保持刀柄的拉紧状态，当需要换刀时，从主轴顶部施加轴向撞击力，比如配套气动活塞的顶推力，即可推动牵引杆向下移动，释放刀架完成松刀动作，这种结构换刀动作直接，不需要复杂的液压或气动油路布置，适配DIY设备的简化控制需求。从安装边界来看，主轴底部采用法兰式安装结构，法兰端面上均匀布置一圈安装孔，可直接固定在机床的主轴安装座面上，安装时需要保证法兰端面与安装座的垂直度公差控制在0.02mm以内，避免主轴回转轴线与工作台面不垂直导致的加工面倾斜问题；主轴主体为阶梯圆柱结构，各段外圆的同轴度公差需要在加工时严格控制，避免装配后轴承出现偏载，缩短轴承使用寿命。需要注意的是，这款主轴目前处于原理验证阶段，部分细节结构尚未完善，比如主轴端面的气密封结构、轴承的预紧调整结构、转速检测码盘安装位都未做最终定型，更适合作为结构研究、原理验证的参考模型，若要用于实际切削加工，还需要补充完善密封、润滑、预紧调整等细节结构，根据实际加工负载校核轴径与轴承选型，确保使用过程中的刚性与可靠性。
