波坦G20-15C塔式起重设备三维结构

这款波坦G20-15C塔式起重机的三维结构，完整还原了平头塔机的各部件装配关系，可直接用于施工场地布置模拟、结构受力校核、吊装工况推演等工程场景。在城市核心区的房建项目、中小型工业厂房施工、老旧城区改造作业中，这类平头塔机凭借无塔帽的结构特性，能够在多塔交叉作业的密集施工区域规避起重臂与邻塔结构的干涉风险，相比带塔帽的传统塔机，群塔作业时的垂直安全距离可压缩15%左右，大幅提升狭小施工场地的设备布置密度。

从实际作业用途来看，该设备主要承担施工区域内钢筋、模板、预制构件、施工机具的垂直与水平吊装转运，15吨的最大额定起重量可覆盖常规房建项目中绝大多数构件的吊装需求，20米幅度处的额定起重量可满足楼层施工中模板组、钢筋骨架的常态化吊装，无需额外配置大吨位起重设备补位。

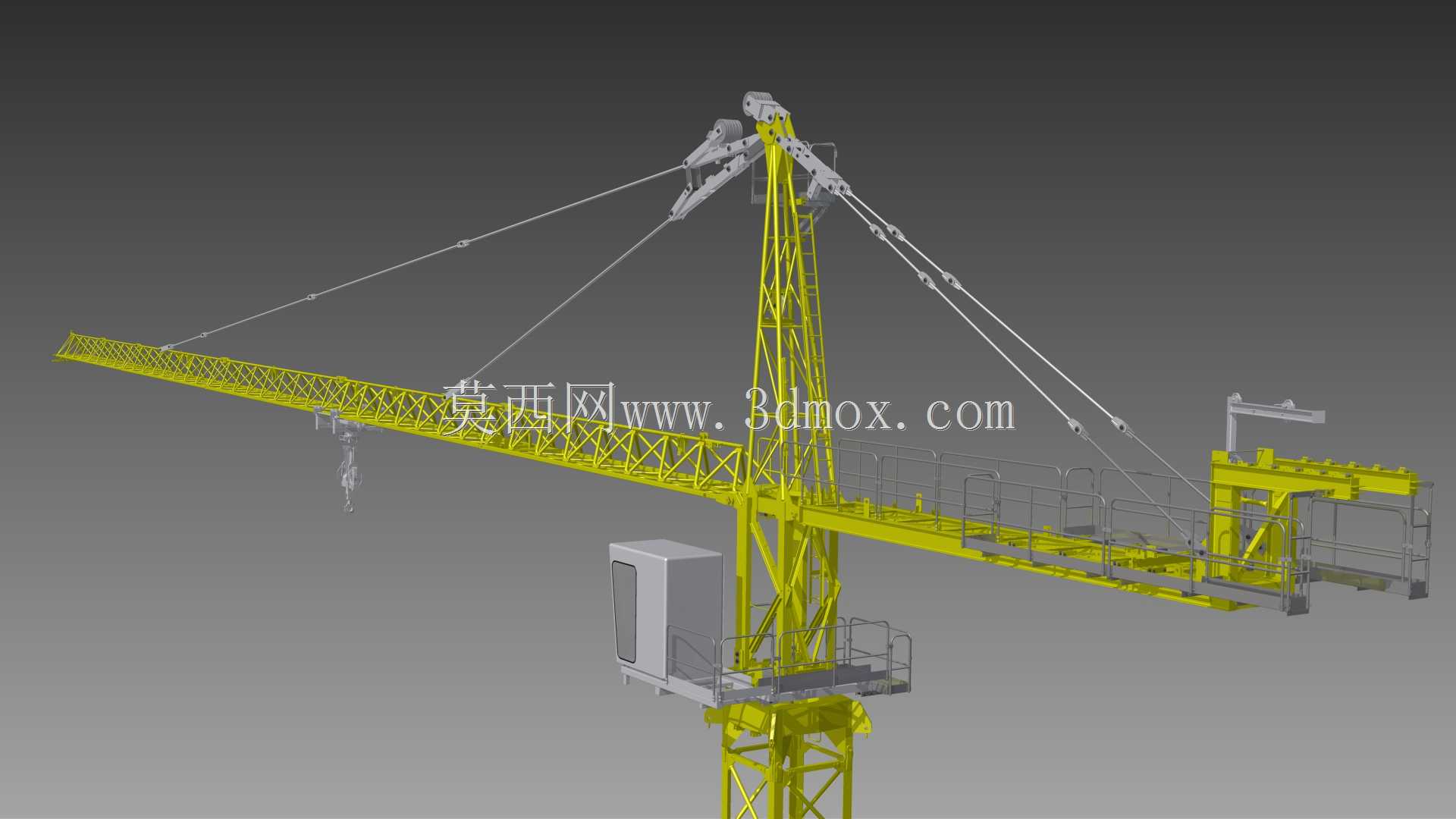

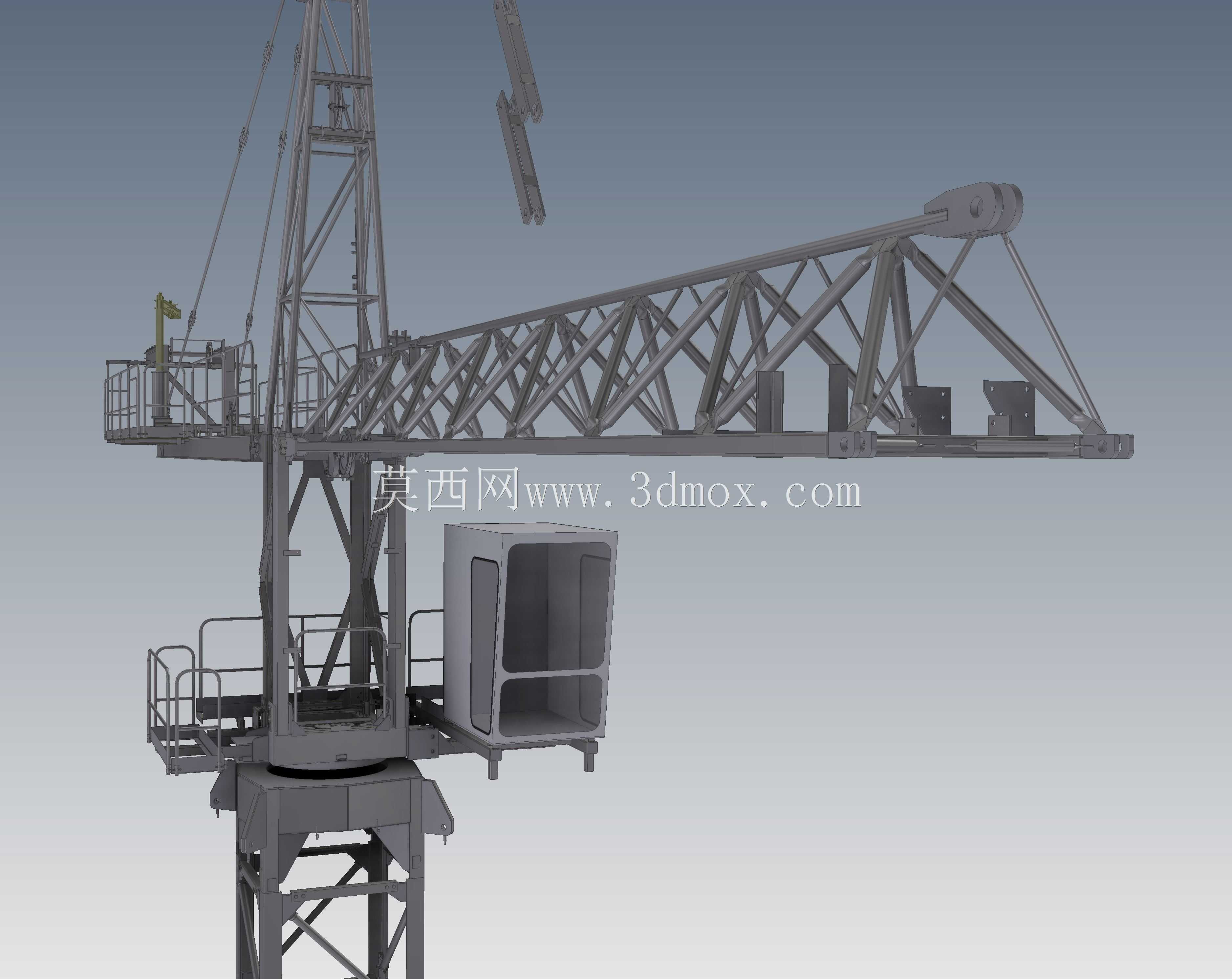

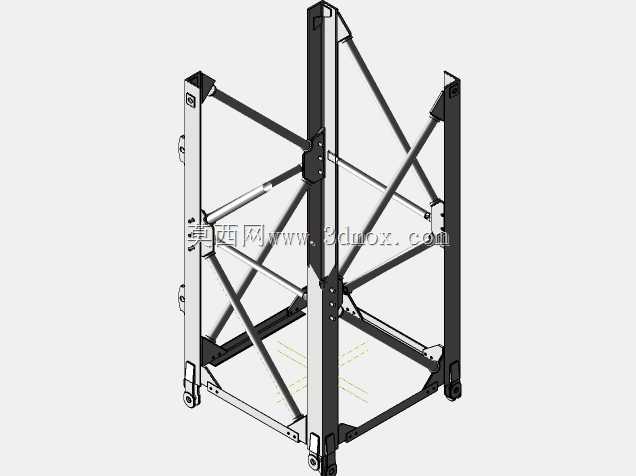

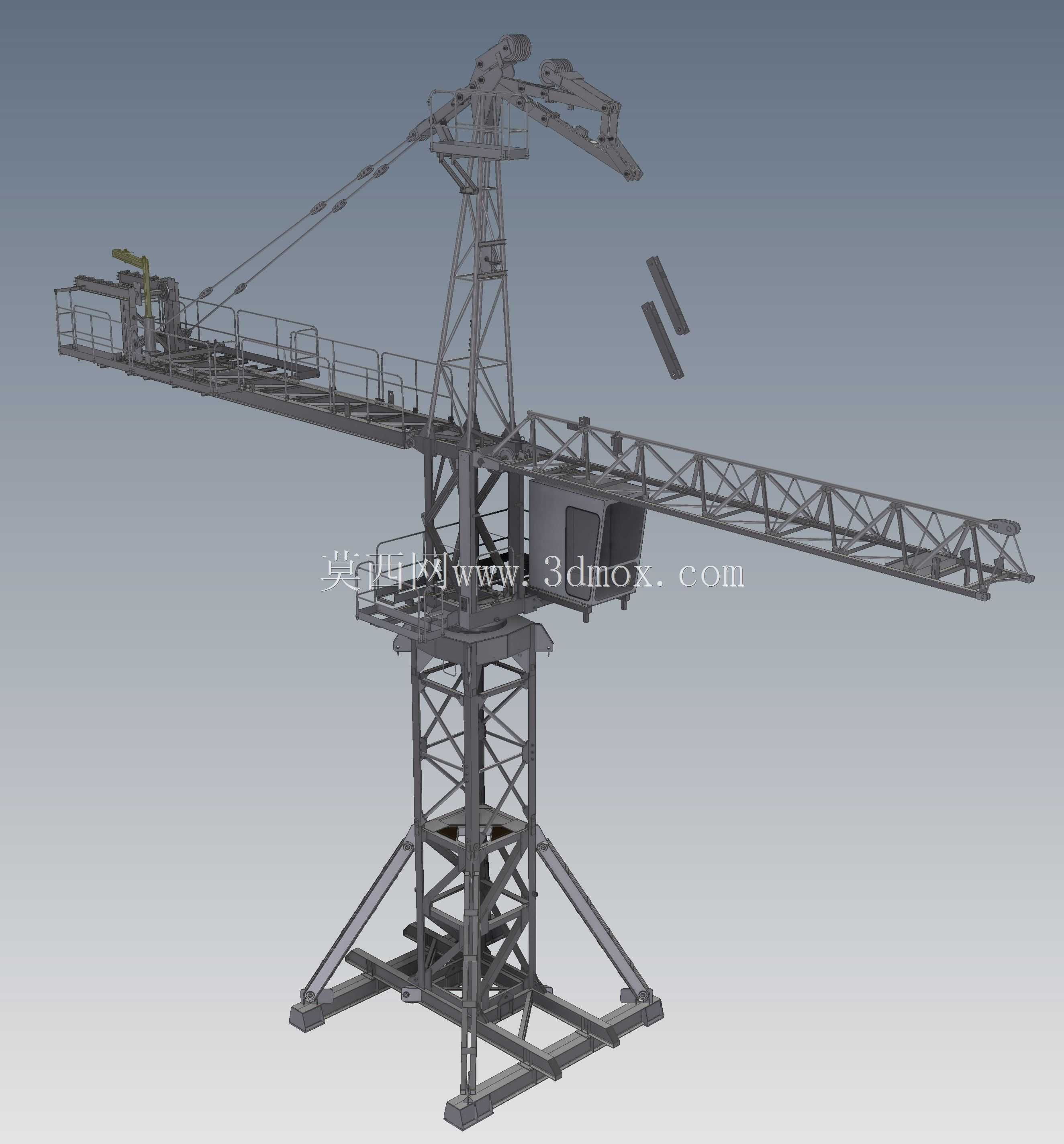

结构设计上，该模型完整呈现了平头塔机的模块化设计思路：塔身采用标准节桁架结构，每节标准节的连接耳板、爬梯通道、附着预埋点都做了精准还原，标准节之间通过销轴连接，现场安装时可根据建筑高度逐节顶升加节，无需额外配置大型吊装设备配合高空作业；起重臂为三角形截面桁架结构，上弦杆设置变幅小车行走轨道，下弦杆承担吊装荷载，臂架各节段之间采用螺栓副连接，可根据作业半径需求组合不同臂长，平衡吊装覆盖范围与尾部配重重量；平衡臂尾部配置固定配重块，与起重臂荷载形成力矩平衡，臂架根部的回转机构可实现360度全回转作业，覆盖施工场地内所有吊装点位；操作室设置在塔身与回转平台连接处，视野可覆盖整个吊装作业面，内部操作控件的布局也按照实际人机工程要求做了还原，便于模拟操作人员的视野盲区校验。

安装边界方面，该塔机的基础采用预埋地脚螺栓的固定式基础，基础承台的尺寸需匹配塔身底部的支腿跨距，安装前需确认场地地基承载力满足设计要求，避免后期沉降导致塔身倾斜；附着装置的设置间距需符合塔身自由高度的限制，附着点需与建筑结构的承重梁、柱可靠连接，传递塔机作业时的水平荷载；设备尾部回转半径需在场地布置时预留足够安全距离，避免回转过程中与周边建筑、临时设施发生碰撞；变幅小车的行走限位、起升高度限位、回转限位的触发位置在模型中都有对应结构体现，可用于施工前的安全装置点位校验，提前规避吊装作业中的安全风险。
