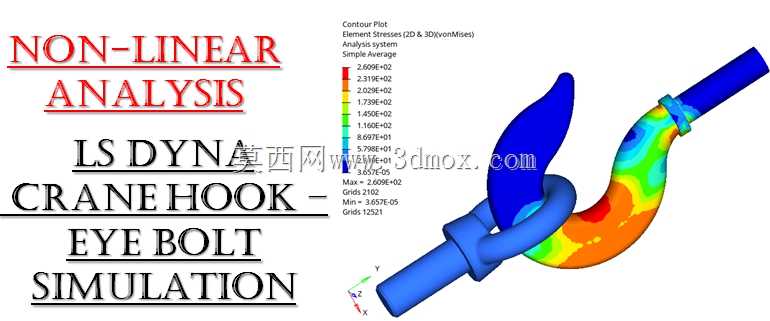

起重机吊钩吊环首螺栓非线性强度仿真分析

在起重作业场景中，吊钩与吊环首螺栓是直接承载吊重载荷的核心受力部件，其结构强度直接决定起重作业的安全冗余度，一旦出现应力超限引发的塑性变形或断裂，会直接造成吊重坠落的恶性安全事故。这套仿真分析模型围绕吊钩与吊环首螺栓的配合受力状态搭建，还原了实际作业中吊重载荷通过吊索传递至吊钩钩身，再经钩身与吊环的接触曲面传递至首螺栓杆部的完整载荷路径，建模过程中充分考虑了金属材料进入塑性阶段后的非线性应力应变特性，没有采用简化的线弹性假设，能够更精准地捕捉钩身弯曲段、吊环与螺栓过渡圆角位置的应力集中分布规律。从结构设计角度来看，吊钩的钩身曲率半径、钩口开口尺寸、吊环的截面直径、首螺栓的螺纹旋合长度、杆部与头部的过渡圆角参数，都是影响整体承载能力的关键尺寸，建模时严格匹配实际起重吊具的安装边界条件，约束首螺栓的安装固定端面，在吊钩承载位置施加与额定起重量对应的等效载荷，同时设置了吊钩与吊环、吊环与螺栓头部之间的面接触摩擦参数，还原真实作业中部件间的接触传力状态，避免简化约束带来的仿真结果偏差。不同于常规的静态线弹性分析，本次非线性分析覆盖了材料屈服后的应力重分布过程，能够清晰呈现高应力区域从初始弹性阶段的应力集中点，随着载荷提升逐步扩展塑性区的完整过程，可直观观察到钩身内侧弯曲位置、吊环与螺栓接触的承压侧、螺栓杆部第一啮合螺纹牙根位置的应力变化趋势，这些位置恰恰是实际起重作业中吊具失效的高发区域。对于结构设计人员而言，这套分析模型可用于验证不同尺寸参数下吊具的承载极限，通过调整钩身截面尺寸、过渡圆角大小、螺栓旋合长度等参数，对比不同方案下的应力分布与塑性区扩展范围，在满足额定起重量安全系数要求的前提下，优化结构尺寸避免材料冗余，同时也能为吊具的定期无损检测提供重点检测位置参考，帮助现场运维人员针对性排查高风险区域的裂纹、变形缺陷，保障起重作业的设备可靠性。模型中还原的接触非线性、材料非线性设置逻辑，也可为同类起重承载部件的仿真分析提供参数参考，避免因过度简化模型导致的强度校核结果偏于危险，让仿真结果更贴近部件实际受载时的力学响应。
