皮带传动式工业离心排风设备结构

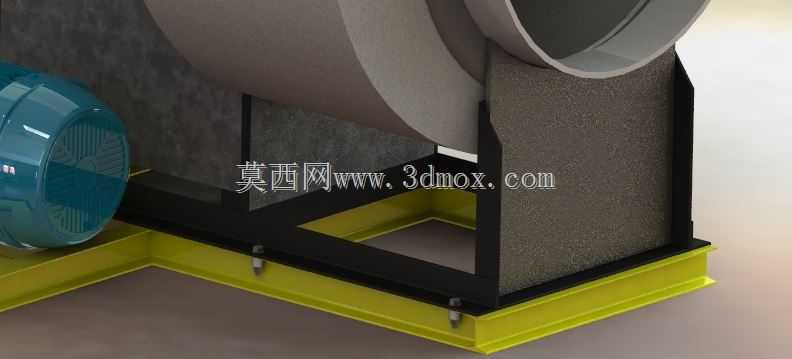

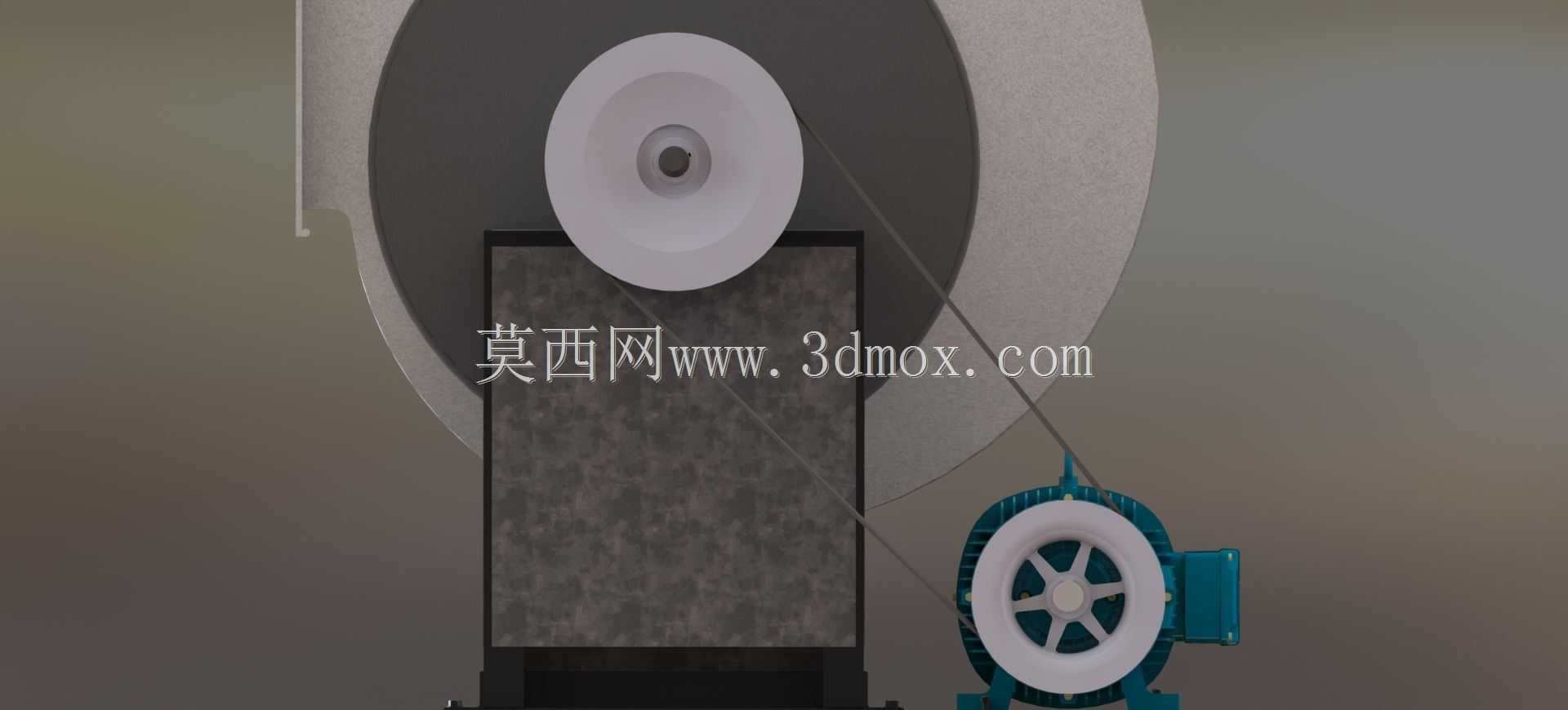

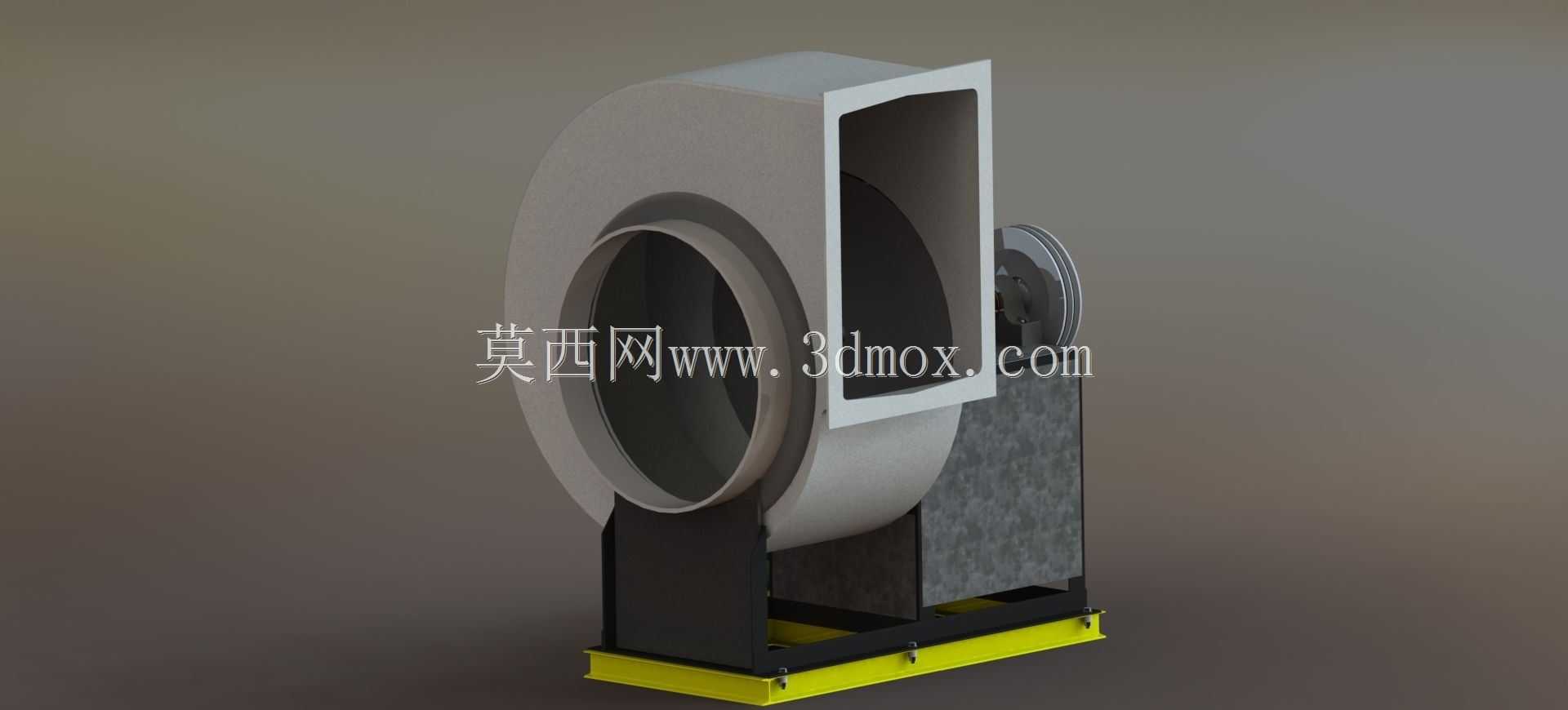

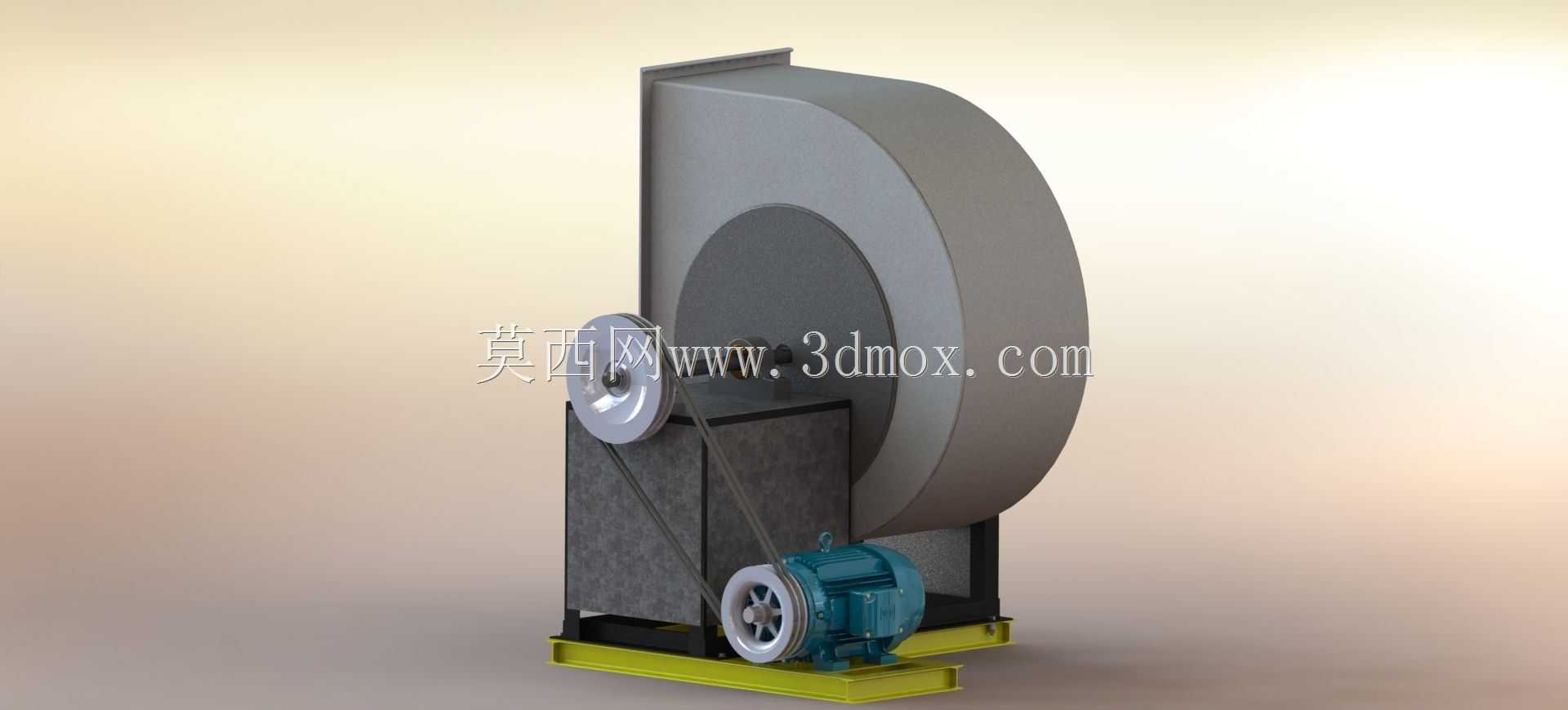

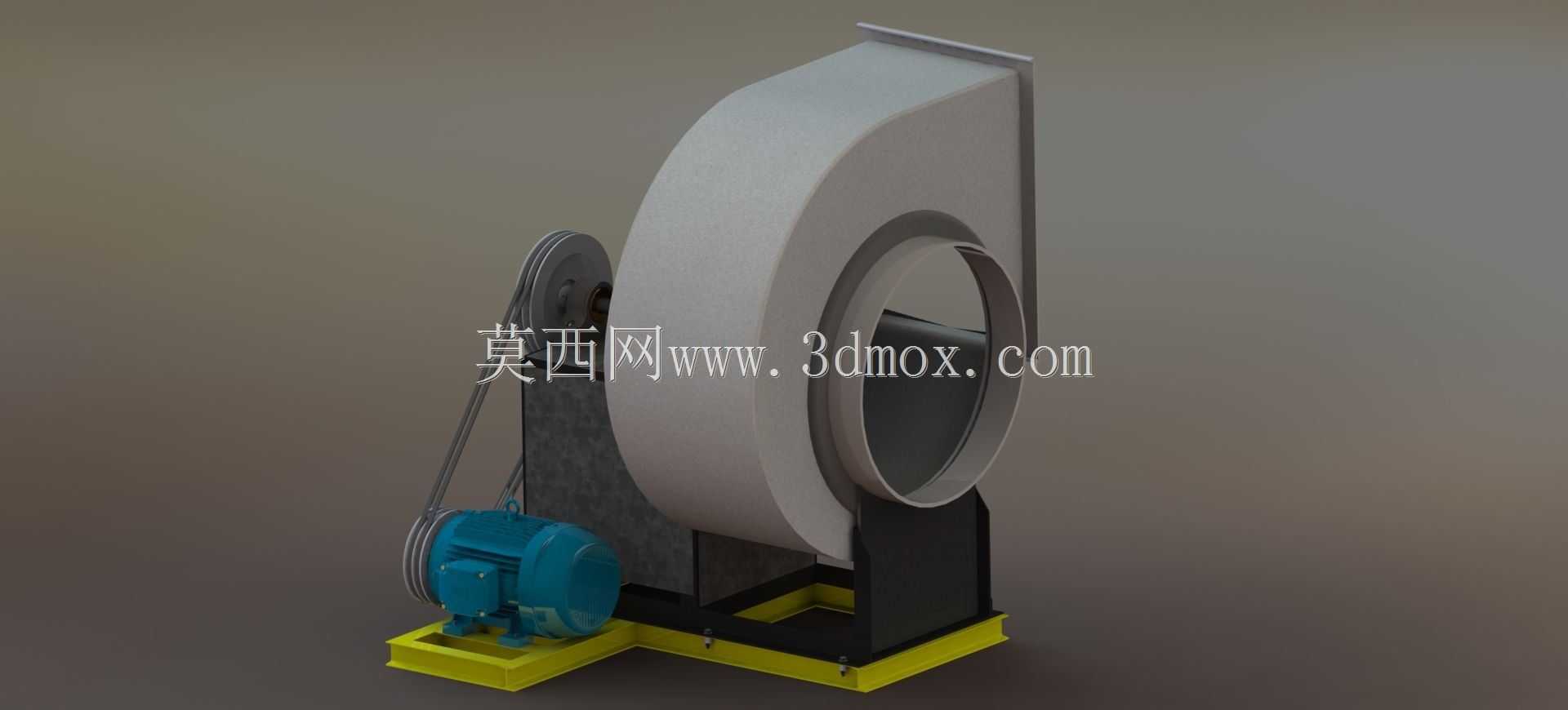

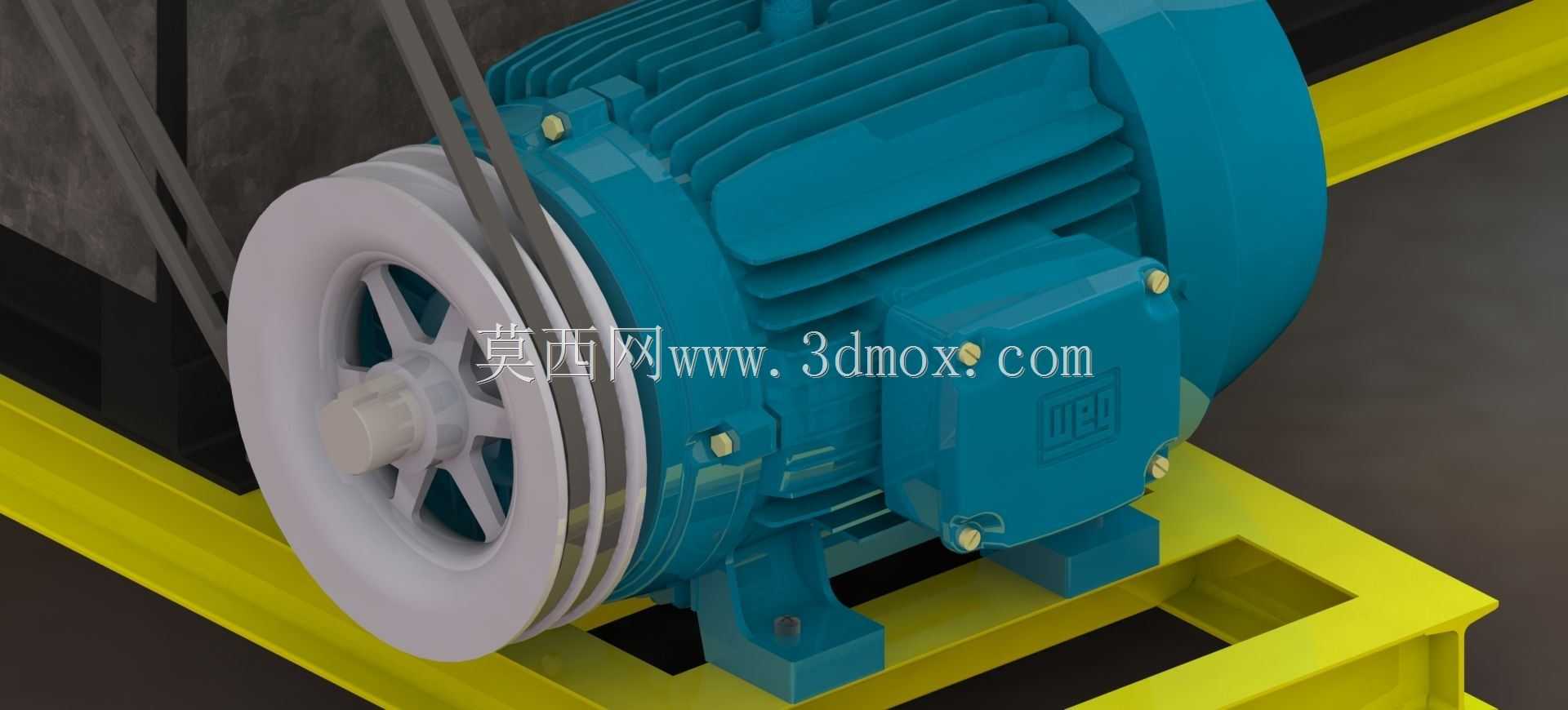

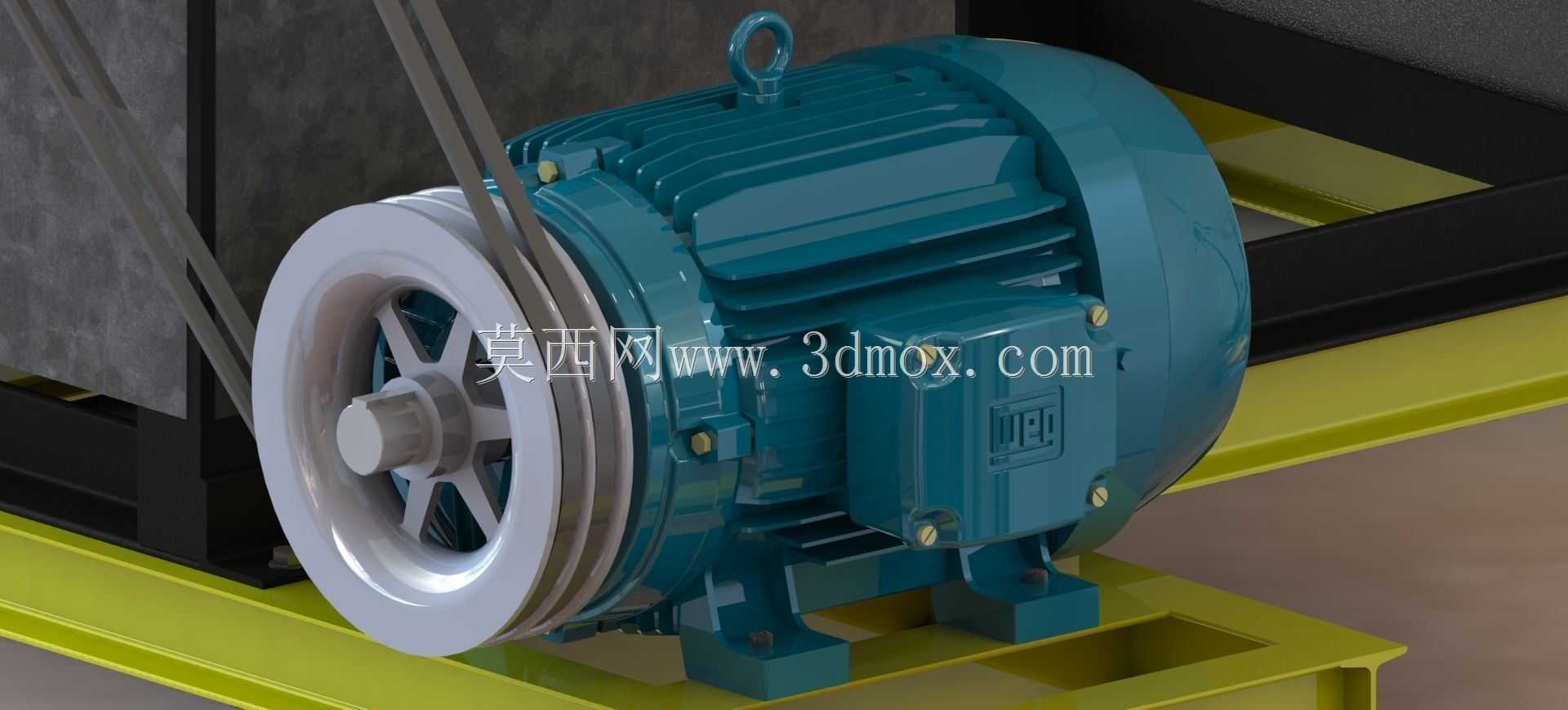

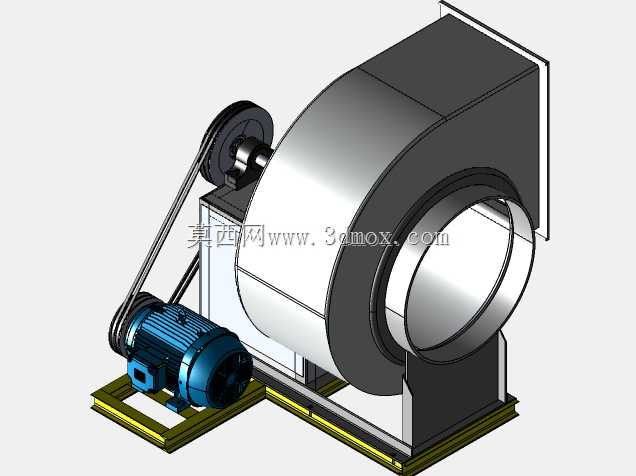

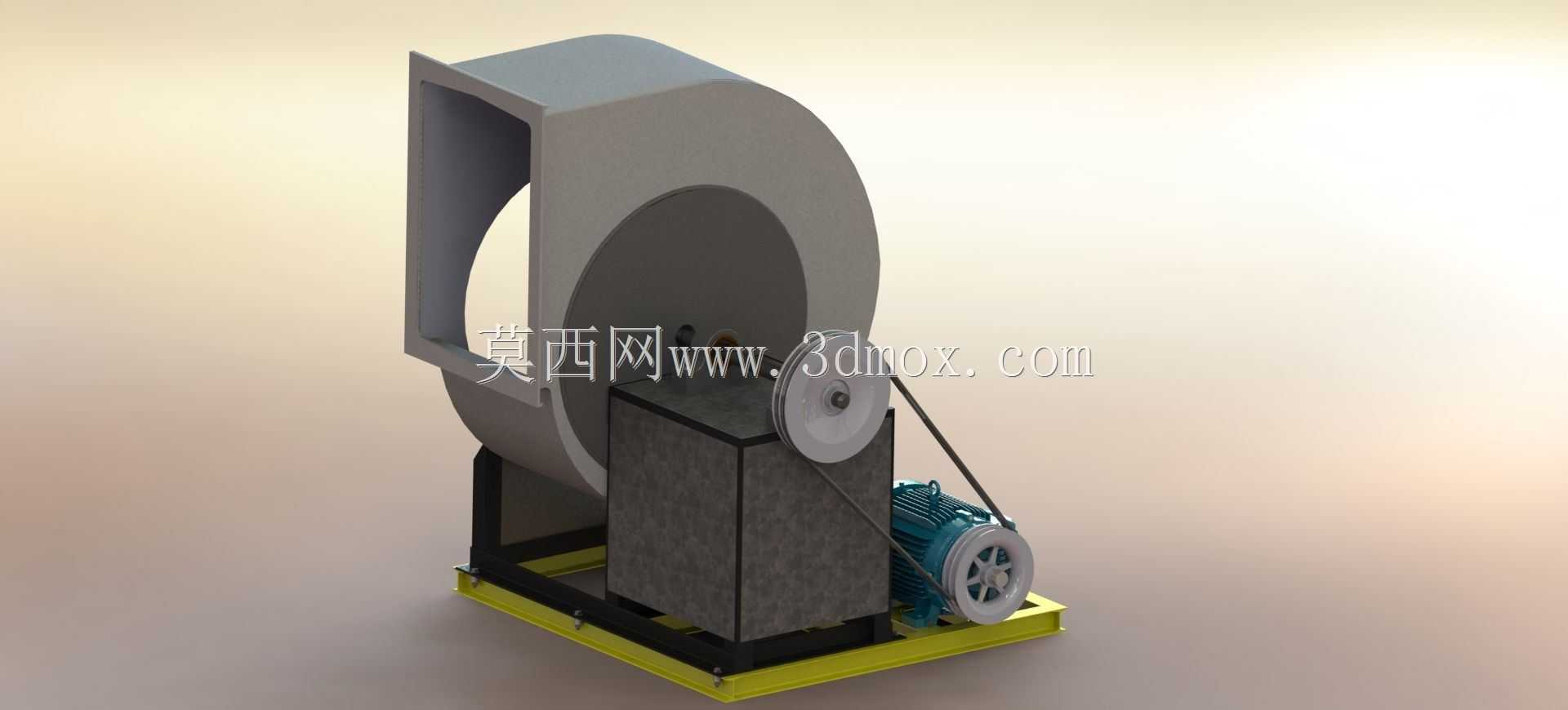

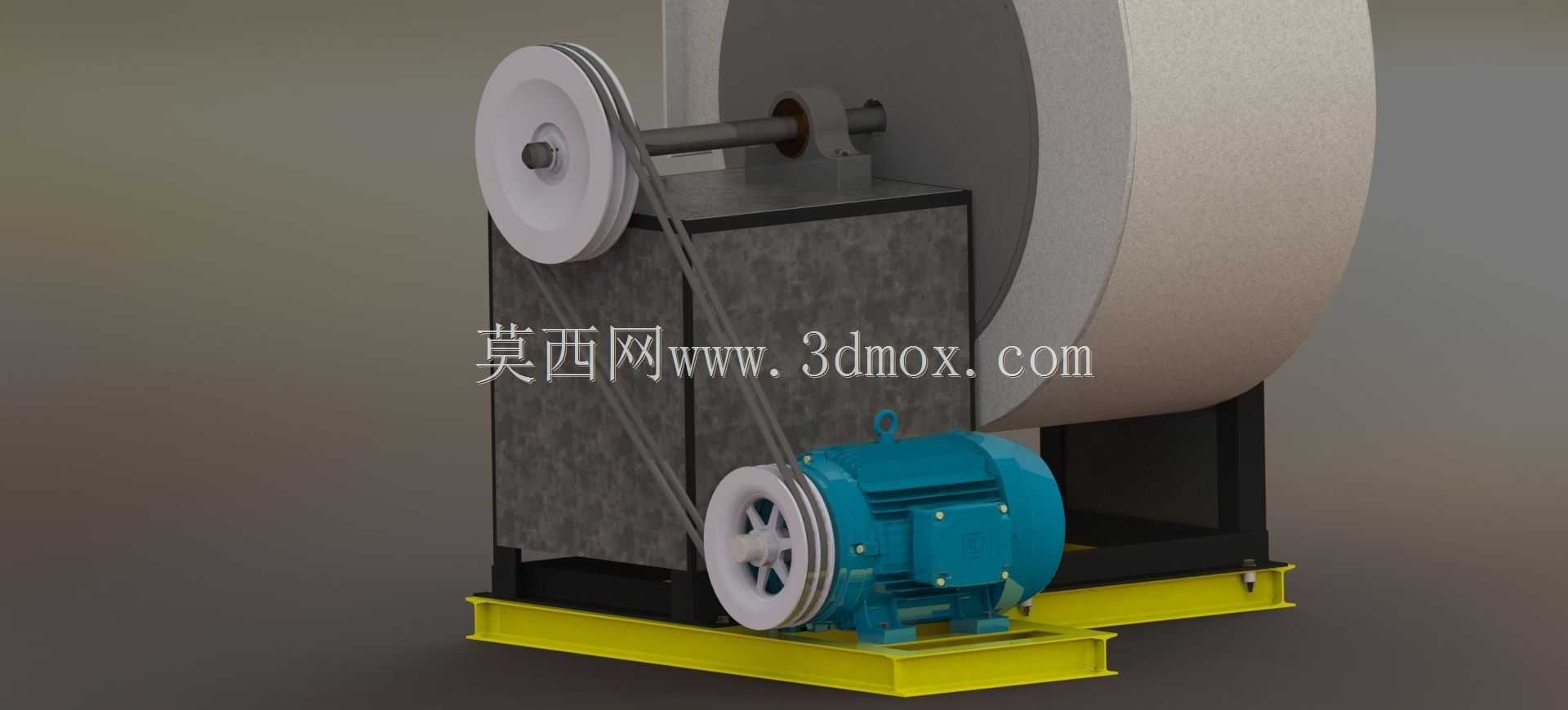

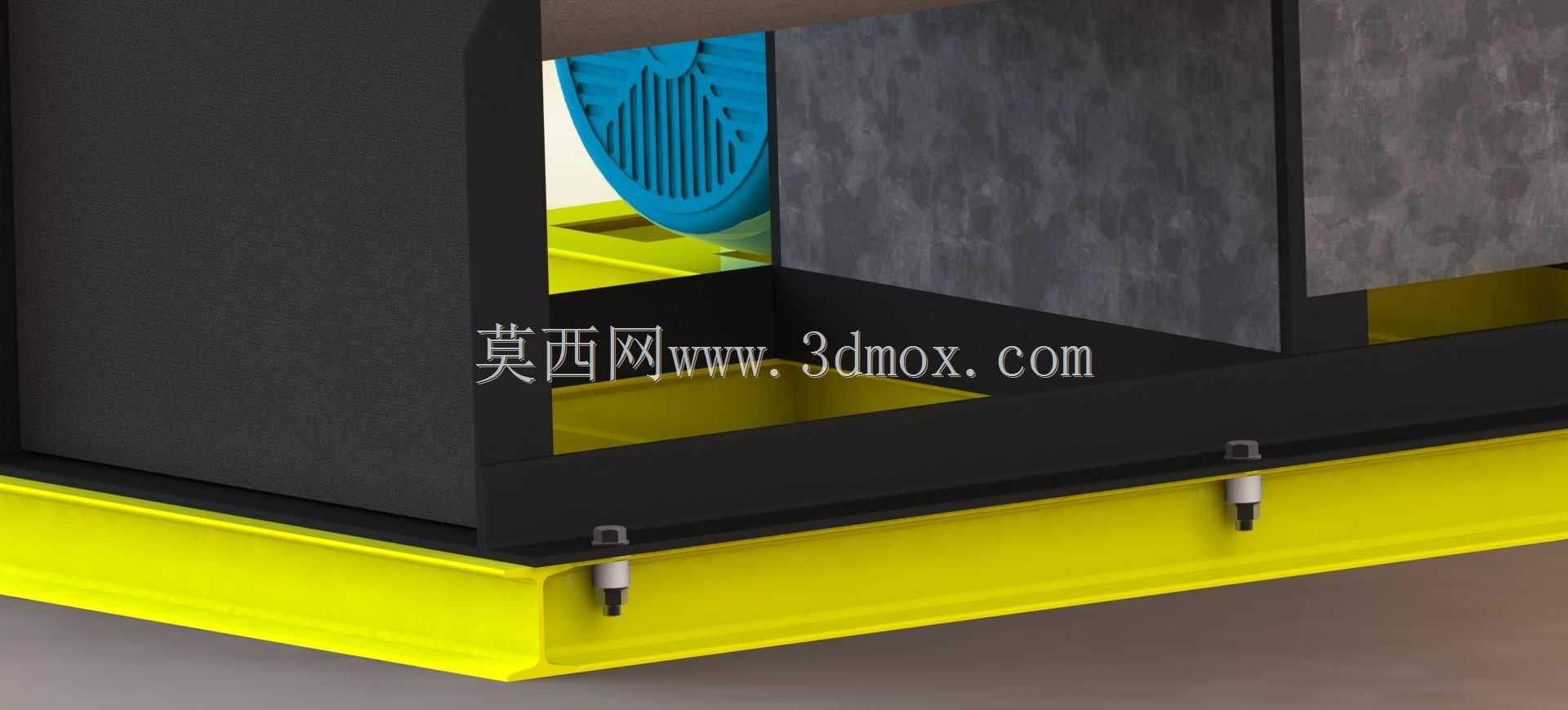

这款离心式排风设备的三维结构，在工业通风、公用事业排气场景中适配性极强，日常可用于厂房车间换气、工艺废气输送、公共建筑排风系统等工况，能稳定输送含一定湿度、轻度腐蚀性的气体介质，玻璃钢材质的蜗壳与箱体结构，也让设备在应对弱腐蚀排气场景时具备更长的服役周期。从结构设计逻辑来看，设备采用皮带传动的分体布局，将叶轮蜗壳组件与驱动电机分置在共用底座两侧，通过皮带轮实现动力传递，这种布局一方面可以通过更换不同直径的皮带轮灵活调整叶轮转速，匹配不同工况下的风压风量需求，另一方面也能避免输送介质直接接触电机，降低电机受介质侵蚀、高温影响的概率，延长驱动部件的使用寿命。蜗壳部分采用经典的对数螺旋线型流道设计，能让叶轮甩出的气体在流道内逐步减速扩压，减少气流湍动带来的能量损耗，进风口采用收敛式圆弧过渡结构，可引导气流均匀进入叶轮区域，降低入口气流扰动带来的振动与噪声。设备的安装边界在建模时做了完整的预留，共用底座采用型钢焊接框架结构，底部设置了统一的安装孔位，可直接通过膨胀螺栓固定在混凝土基础或者钢制平台上，进风口为方形法兰接口，可直接对接方形通风管道，出风口方向可根据现场管路布局调整蜗壳的安装角度，适配不同走向的排风管路。叶轮部分采用后向叶片设计，运行时的效率区间更宽，在管网阻力波动的工况下也能保持相对稳定的运行状态，皮带轮外侧设置了安全防护罩结构，避免运行过程中异物卷入传动部位，也能防止运维人员误触转动部件引发安全事故。电机安装座设置了长条形调节孔位，可通过调整电机的安装位置张紧传动皮带，补偿皮带长期运行产生的蠕变伸长量，无需额外加装张紧轮结构，简化了后期运维的操作流程。箱体部分作为传动组件的防护与承载结构，既可以隔绝传动部件的运行噪声向外传递，也能避免外界粉尘、水汽落在皮带与皮带轮上，降低传动部件的磨损速率，底座下方还预留了减震器的安装空间，若现场对振动控制有要求，可直接在底座与基础之间加装橡胶减震器或者弹簧减震器，减少设备运行振动向建筑结构传递。
