5FRP直接驱动后倾式离心通风设备

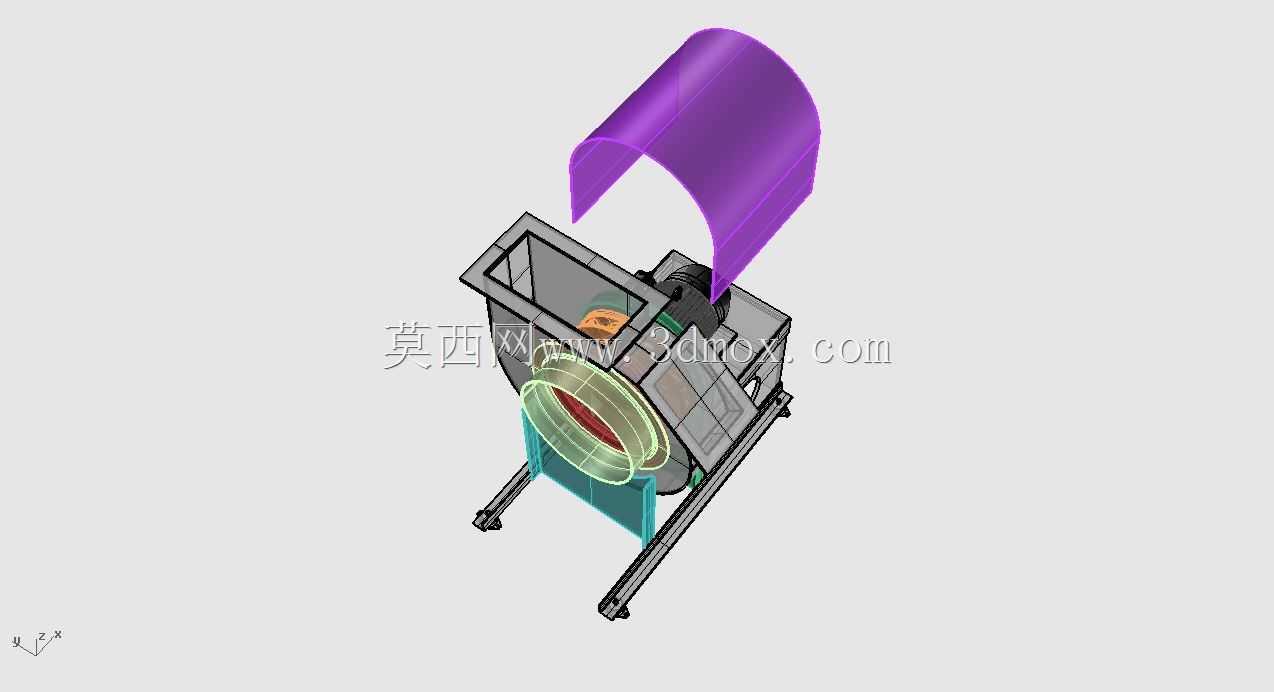

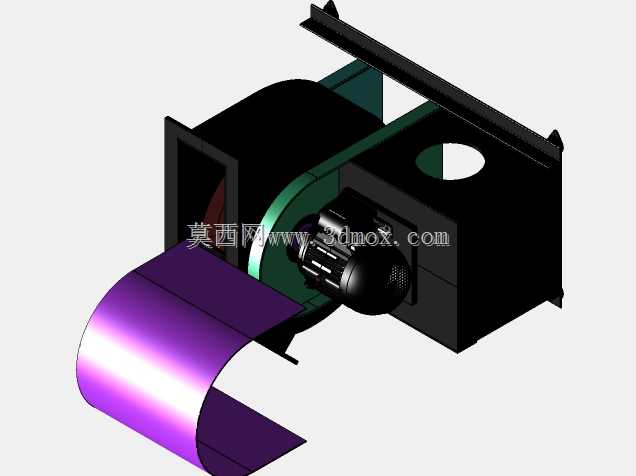

这款后倾式通风设备采用玻璃钢材质打造蜗壳与过流部件，适配有腐蚀性气体输送的工业场景，常见于化工车间排风、实验室通风系统、污水处理厂曝气配套、电镀生产线废气收集等工况，可输送含一定浓度酸碱成分的气体，过流面无易腐蚀金属构件，长期运行不会出现锈渣脱落堵塞管路的问题。设备采用叶轮与电机直连的驱动结构，省去了皮带传动的张紧调整、皮带磨损更换环节，日常维护点仅集中在轴承润滑与叶轮动平衡复检，相比皮带传动机型传动效率提升8%左右，运行过程中无皮带打滑带来的风量衰减问题。设计阶段针对后倾叶轮的气动特性做了流道优化，叶片出口角选取适配中压大风量工况，运行区间内压力曲线平稳，不会出现前倾叶轮常见的喘振边界窄的问题，当管网阻力出现小幅波动时，风量输出波动幅度控制在5%以内，可保障通风系统的稳定性。整机采用支架式安装结构，底部支腿预留标准螺栓安装孔位，安装时需注意进风口与出风口的法兰对接公差，进风口侧需预留不小于叶轮直径1.2倍的直管段，避免进风紊流带来的效率损失与异常振动；出风口可根据现场管路走向调整旋转角度，适配顶部排风、侧排风等不同管路排布需求。蜗壳上部的弧形盖板为快拆式结构，无需完全拆解管路即可打开检查叶轮积尘情况，针对含尘浓度稍高的工况，可在盖板内侧加装密封胶条，避免运行时出现漏风泄压问题。叶轮部分做了整体动平衡校正，平衡等级达到G6.3级，直连结构下整机运行振动值控制在2.8mm/s以内，配套安装时无需额外做厚重的混凝土减震基础，采用普通橡胶减震垫即可满足运行减震要求。设备的安装边界需注意电机侧的检修空间，电机尾部需预留至少0.5倍电机长度的操作空间，方便后续轴承更换与电机检修作业；进风口方向可根据现场安装条件做0到270度的旋转调整，无需重新加工蜗壳连接孔位，适配不同厂房的管路排布走向。
