工业离心通风机450型结构设计

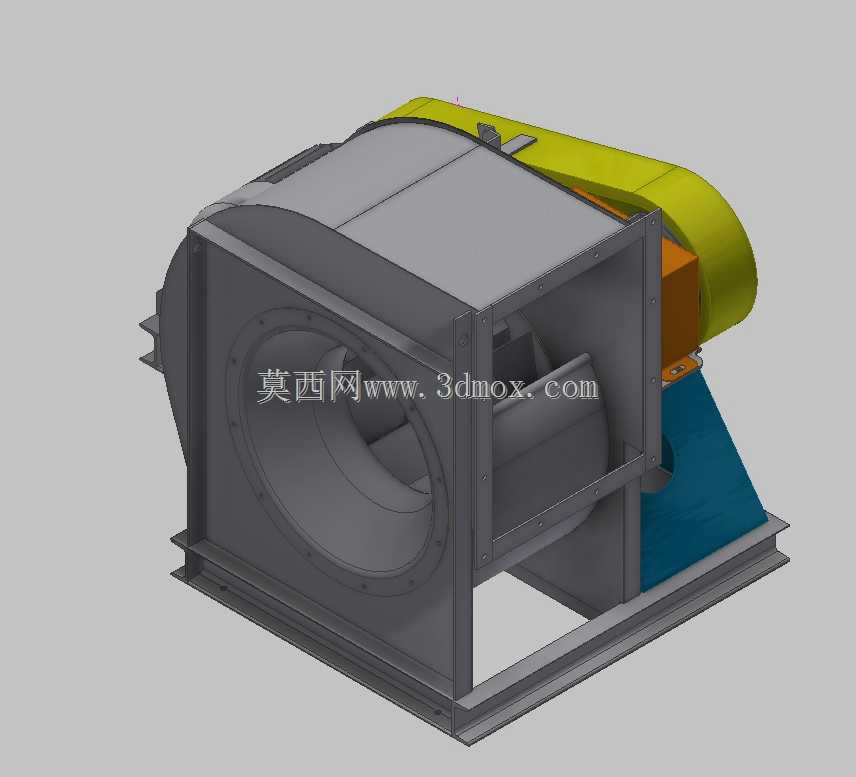

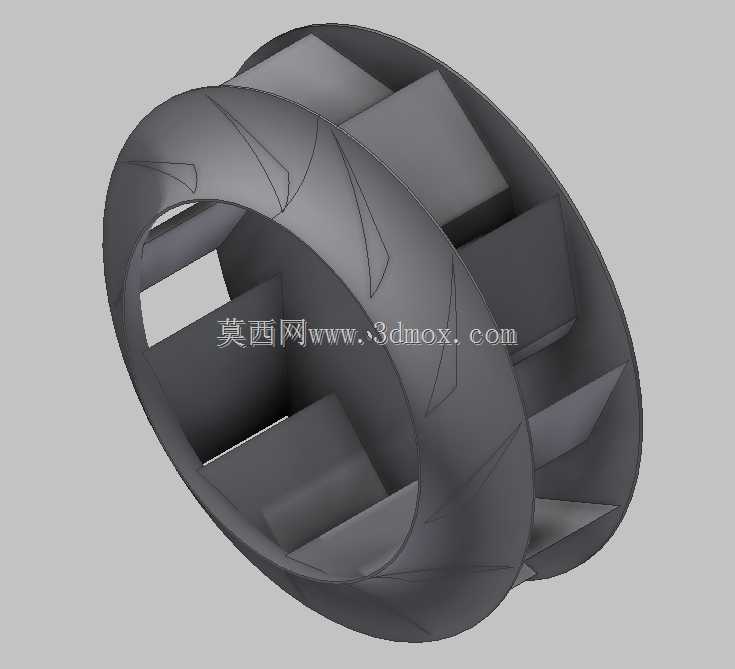

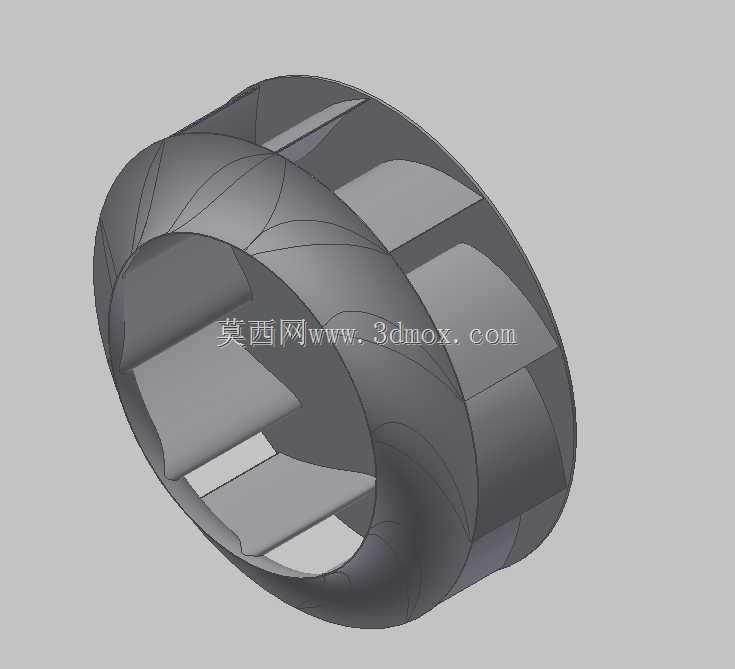

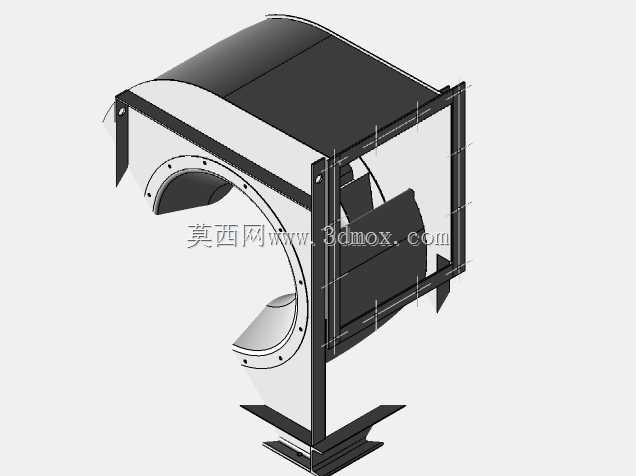

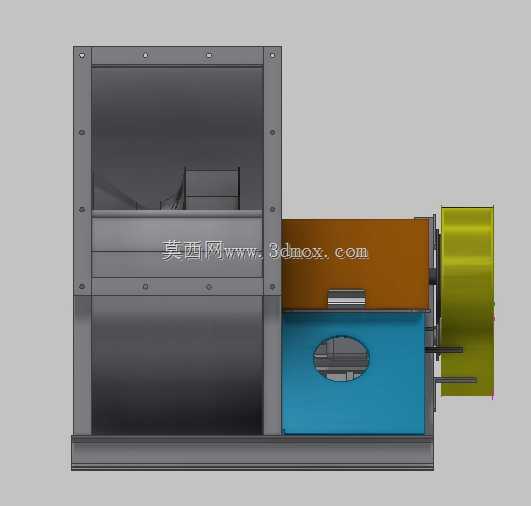

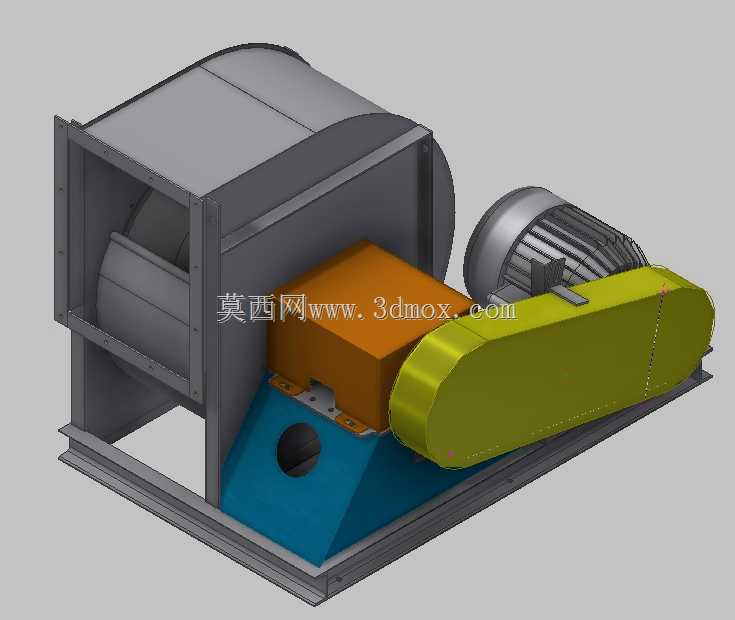

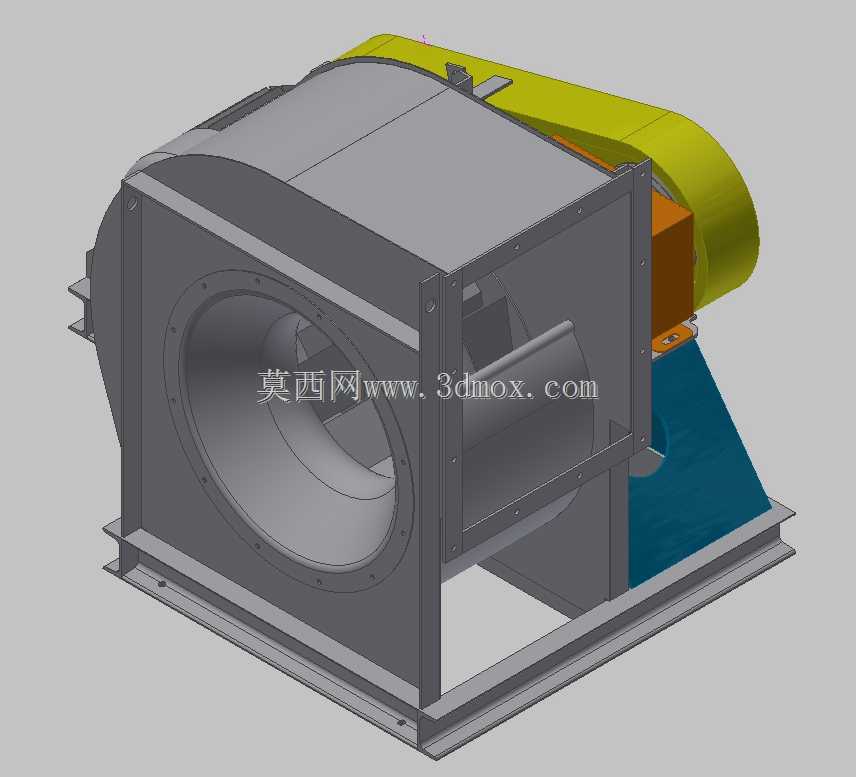

在工业厂房通风、除尘系统配套、暖通空调送风、生产车间废气排放这类场景里，离心风机是核心的动力输送部件，450规格的机型属于中等风量风压段的常用款，适配多数中小型通风系统的管路阻力需求。做这个模型的时候，最先要敲定的是进风口的法兰连接尺寸，毕竟现场安装要对接通风管道，法兰的螺栓孔分布、止口直径必须和常规风管配件匹配，不然现场改管会增加额外施工成本，进风口采用收敛式流线型设计，能减少气流进入叶轮时的紊流损失，提升进风效率。蜗壳部分的型线是按照对数螺旋线轨迹做的，建模的时候先画出不同截面的宽度和曲率控制点，再通过放样生成整体壳体，壳体的侧板和蜗板采用折弯焊接结构的设计思路，预留好加强筋的位置，避免风机运行时壳体因为风压产生振动变形，壳体侧面预留的检修口位置要避开传动部件的安装区域，方便后期清理叶轮积灰、检查轴承状态。叶轮部分采用前弯式叶片设计，建模时先确定轮盘、轮盖的直径，再均匀阵列叶片，每个叶片的安装角度经过反复校核，保证气流在叶片流道内顺畅加速，不会出现气流分离导致的噪音和效率下降，叶轮和主轴的连接采用轮毂过盈配合加键连接的结构，保证传动扭矩的可靠传递。传动侧的皮带护罩设计成半包围结构，既满足安全防护要求，又不影响皮带的散热和后期更换皮带的操作空间，底座采用型钢焊接框架结构，安装脚的螺栓孔做成长圆孔，方便现场安装时调整电机和风机主轴的同轴度，找正皮带的张紧度，底座上预留的减震器安装位，能匹配不同荷载的橡胶减震器，减少风机运行时的振动传递到建筑结构。建模的时候先从整体布局草图入手，确定进风口、叶轮、蜗壳、传动组、电机、底座的相对位置，先做基准面定位各部件的安装中心，再逐个绘制零件的特征，从旋转特征做叶轮的轮盘轮盖，拉伸特征做壳体板材，焊接坡口的细节也做了简化还原，装配时按照实际装配顺序添加配合约束，先把叶轮和主轴装配到蜗壳内的轴承座上，再装配电机调整皮带轮的中心距，最后装配护罩和底座，整体模型的安装边界控制在常规工业设备的安装空间范围内，进出口的连接尺寸符合行业通用配套标准，能直接用于通风系统的布局设计、设备选型的三维校核，也能作为同类型风机改型设计的基础参考，建模过程中对板材厚度、焊缝预留、安装间隙都做了符合实际加工要求的处理，没有出现干涉问题，各部件的拆装顺序也和实际现场维护的流程一致。
