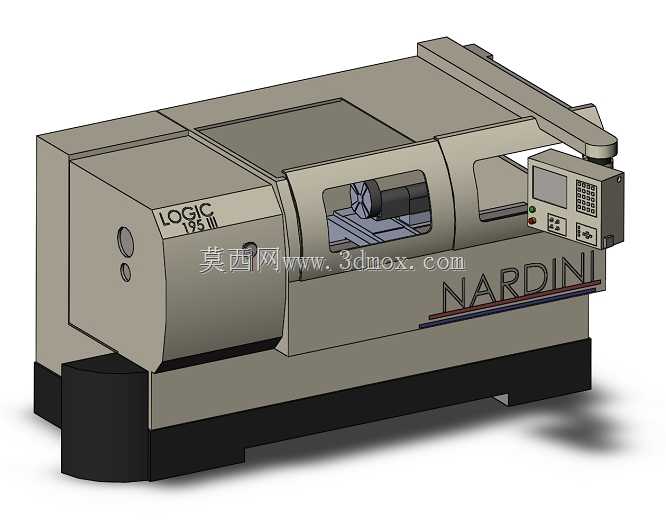

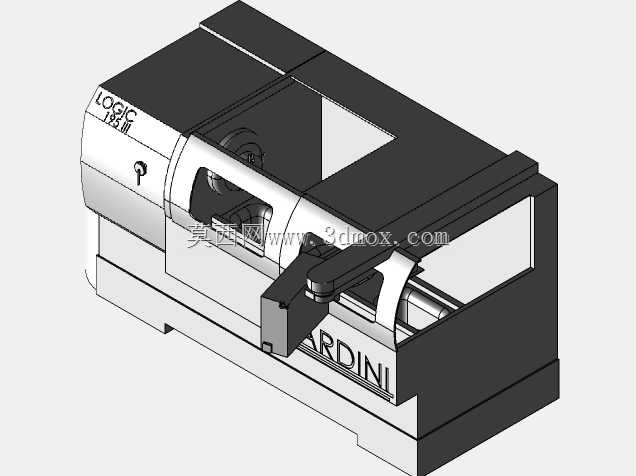

NARDINI LOGIC195数控车床外观结构

这款数控车床的三维结构还原，完整呈现了平床身数控车床的整机布局，可用于机加工车间布局规划、设备操作培训课件制作、机床改造方案的前期可视化验证，也能为同类机床的外防护设计提供结构参考。从实际加工场景来看，这类带FAGOR数控系统的平床身车床，多用于中小规格轴类、盘类零件的内外圆柱面、锥面、圆弧、螺纹切削加工，覆盖普通机加工车间的批量零件生产、工装夹具非标件加工、职业院校数控实训教学等多个场景，是中小型机械加工车间的核心通用加工设备。整机采用整体式斜置防护门设计，操作侧的滑动防护门预留了足够的开合行程，方便操作人员装卸工件、更换车刀、清理加工铁屑，操作面板布置在床身右侧的悬臂支架上，支架角度可根据操作人员站立位置调整，避免加工过程中切削液飞溅到操作按键上，同时减少观察加工状态时的视线遮挡。床身底部采用整体式铸铁底座结构，预留了地脚螺栓安装孔位，安装时需要根据车间地面承重情况浇筑混凝土地基，保证高速切削时的整机稳定性，避免因床身振动影响零件加工精度。主轴箱布置在床身左侧，内部集成主轴传动结构，外部预留了检修盖板位置，方便后期维护时拆解检查传动部件，尾座布置在床身右侧导轨上，可根据工件长度调整锁紧位置，适配不同长度轴类零件的顶持加工需求。外防护的设计充分考虑了加工过程的安全防护需求，全封闭的外壳结构可以阻挡高速切削时飞出的铁屑与切削液，避免车间环境被污染，同时降低切削过程的噪音扩散。整机的安装边界需要预留操作侧至少1.2米的人员操作空间，后侧预留0.8米的电气柜检修与散热空间，左右两侧预留0.5米的辅助上下料空间，避免设备安装后出现操作、维护空间不足的问题。刀架部分布置在床身中部的横向导轨上，可实现X、Z两轴的伺服进给，满足多工序车削的走刀需求，冷却系统的管路接口预留位置在床身内部，外接切削液管路时不需要额外拆解外防护结构，降低后期管路维护的工作量。
