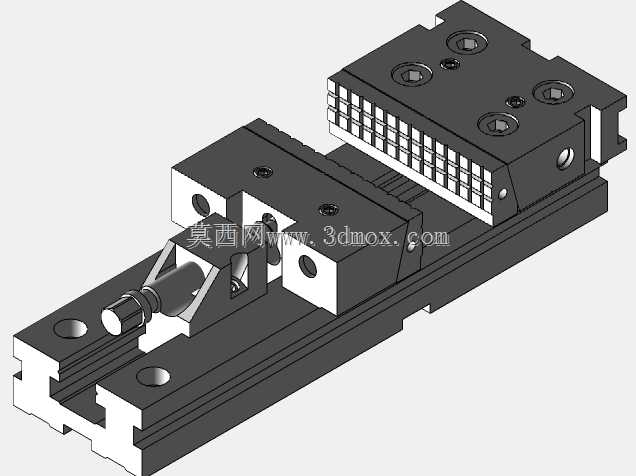

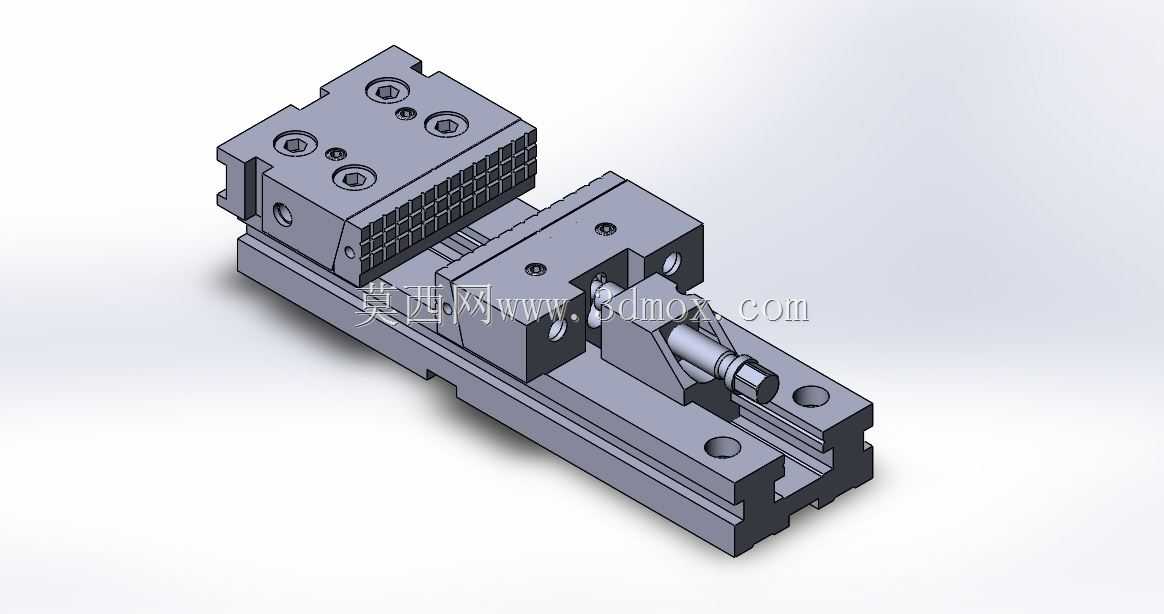

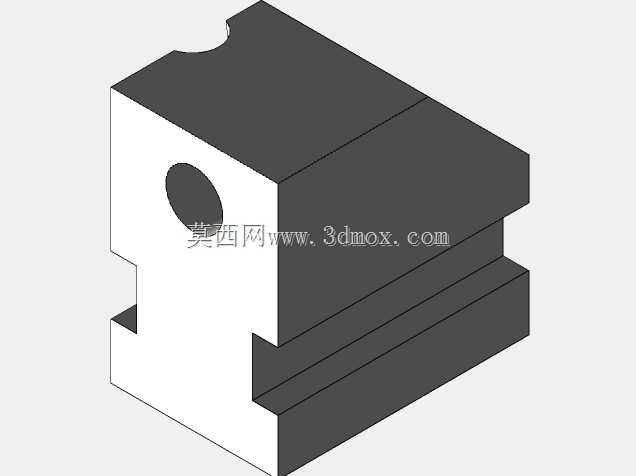

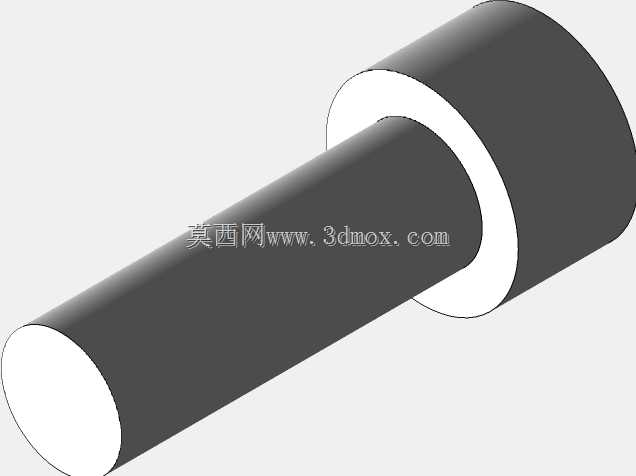

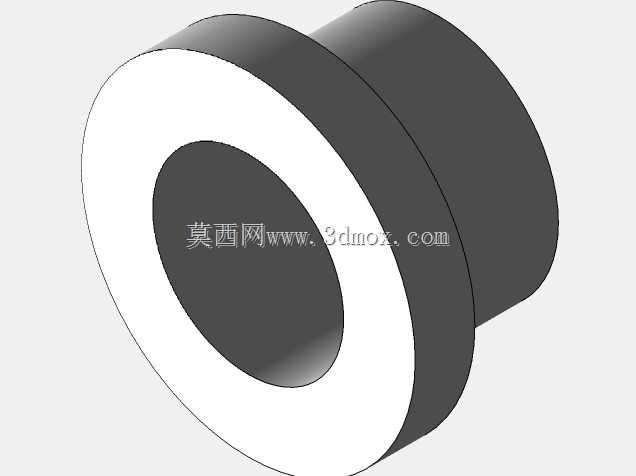

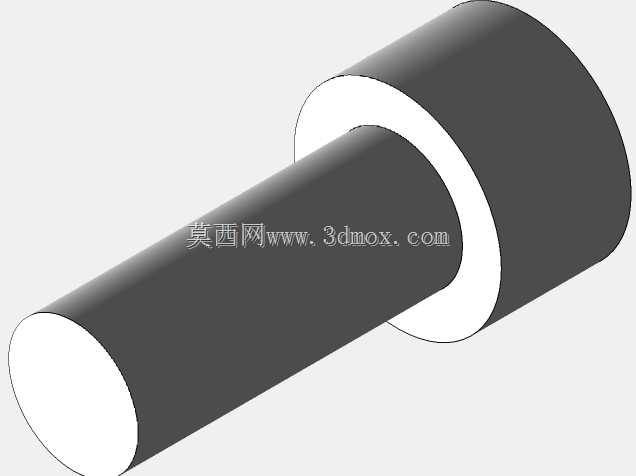

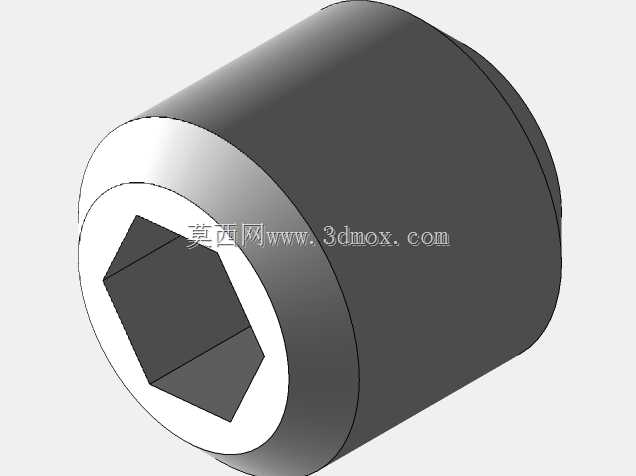

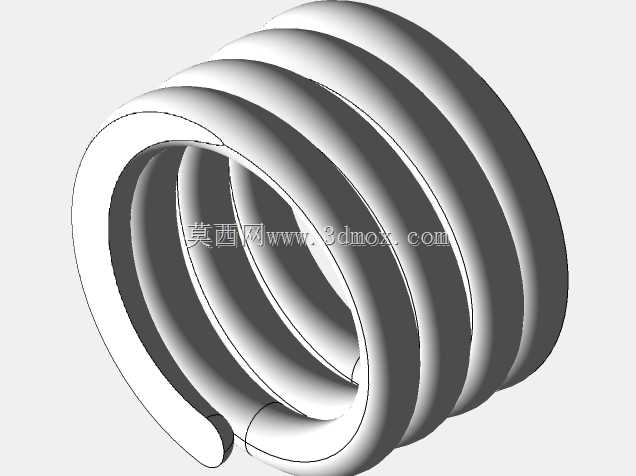

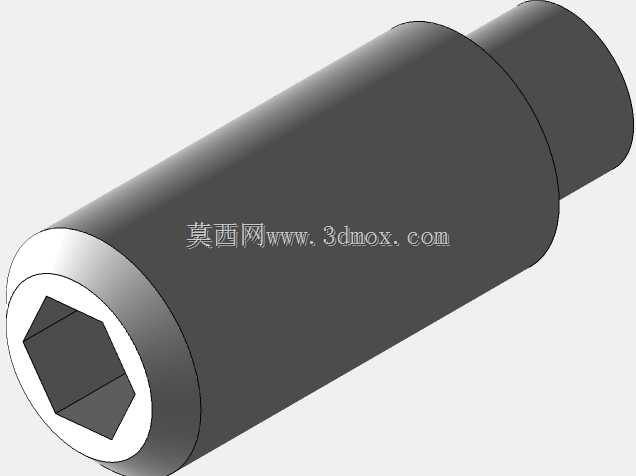

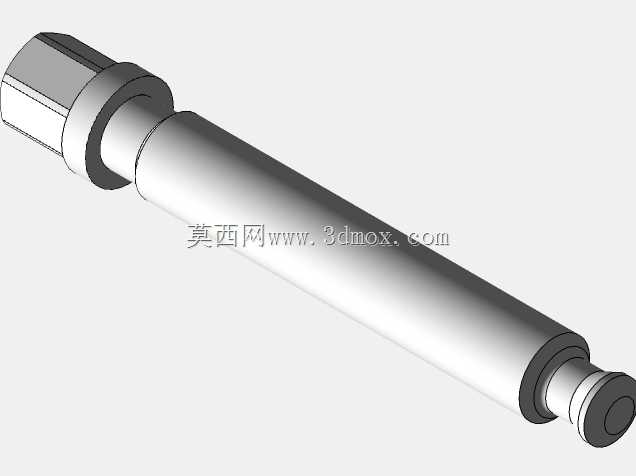

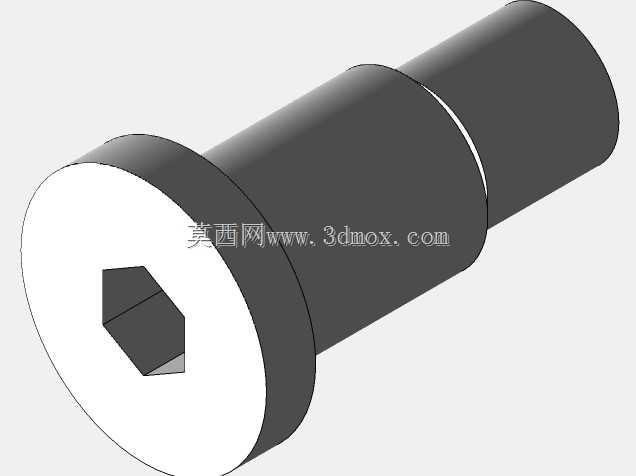

机床用精密自定心液压台虎钳结构

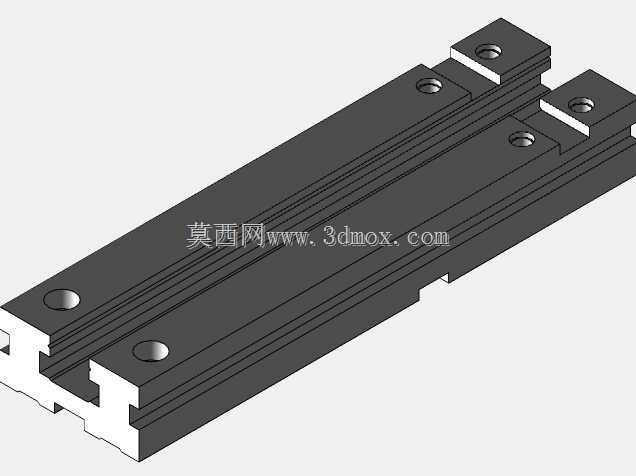

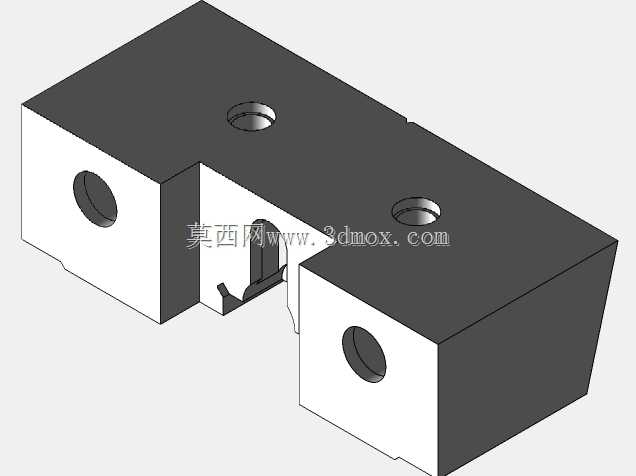

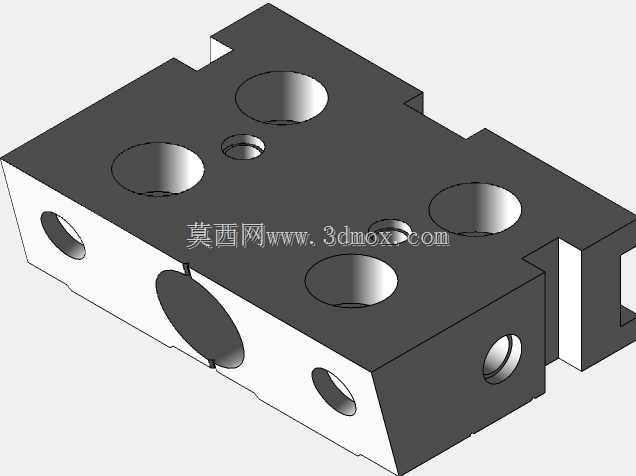

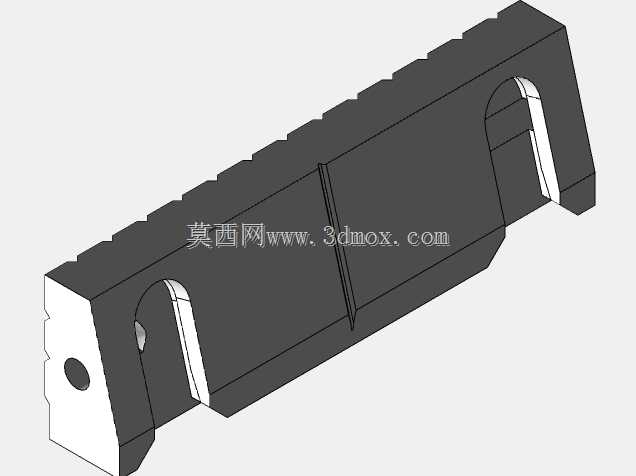

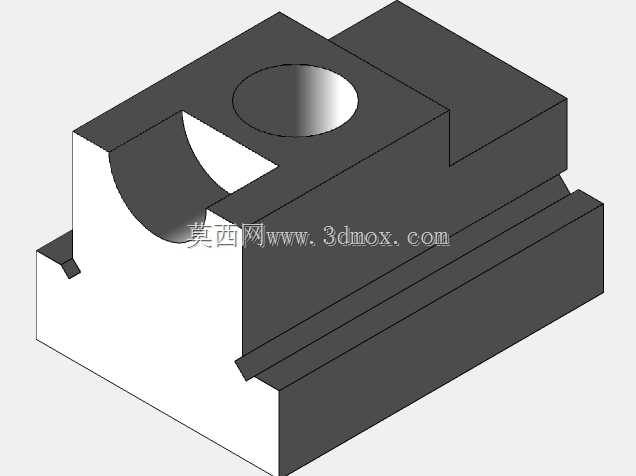

这款夹紧工装主要面向数控铣床、加工中心的批量零件装夹场景，也可适配磨床、精密检测工位的工件固定需求，在小型精密零件的多工序加工中，能大幅降低重复装夹的找正时间，减少操作人员的装夹劳动强度。从结构设计来看，整体采用模块化拼接思路，底座部分集成了直线导向导轨结构，固定钳身与活动钳身的导向面做了淬硬处理，表面粗糙度控制在Ra0.8以内，保证钳身往复移动的平行度误差控制在0.01mm/100mm范围内，避免夹紧过程中出现工件上翘、偏移的问题。钳口部分采用可更换式齿面设计，齿形做了钝化处理，既可以保证对毛坯件、硬材质工件的夹紧摩擦力，防止切削过程中工件移位，也能通过更换光面钳口适配精加工件的装夹，避免夹伤已加工表面。驱动部分采用内置式液压推进结构，相比传统丝杠虎钳，夹紧力输出更稳定，可通过外接液压系统调整夹紧力大小，适配从铝件、铜件等软质薄壁零件到钢件、铸铁件等硬质零件的装夹需求，不会因为手动施力不均导致薄壁件变形。安装边界上，底座两侧设计了标准的机床T型槽安装孔位，孔距适配常见的加工中心工作台T型槽间距，不需要额外制作过渡连接板即可直接固定在机床工作台上，整体闭合状态下的总高度控制在120mm以内，不会超出机床Z轴的安全行程范围，活动钳身的最大开口距离可达150mm，可覆盖大部分小型精密零件的装夹尺寸范围。设计过程中特意在钳身侧面预留了定位键安装槽，可配合标准定位键实现工装在机床上的快速定位，不需要每次安装都打表找正工装位置，配合多工位并列安装的设计，可在一次装夹中完成多个相同零件的加工，大幅提升批量加工的效率。钳身内部的液压油路做了集成化设计，没有外露的油管接头，避免切削液、铁屑进入油路结构造成堵塞故障，日常维护只需要定期给导向导轨涂抹润滑脂即可，不需要复杂的拆解保养。
