U型双安装孔承力句柄结构设计

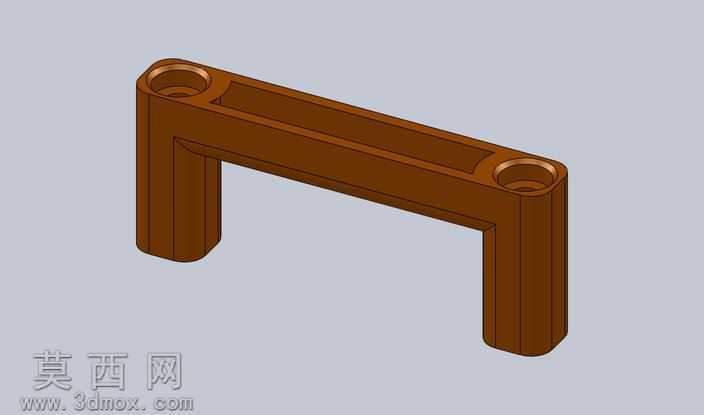

本句柄三维模型采用SolidWorks软件完成全参数化建模，建模过程以结构力学性能为核心导向，首先绘制U型主体的中心对称基准面，通过对称约束保证两侧支腿的尺寸一致性，避免安装后出现受力偏载的问题。主体横梁部分采用长条形中空加强结构设计，在保证整体结构刚度的前提下，有效降低构件自身重量，横梁顶面设置内凹式减重槽，槽体边缘做等半径圆角过渡，既优化了握持时的贴合手感，也避免了应力集中导致的结构断裂风险。两侧支腿与横梁采用大圆弧过渡连接，该区域为整体结构的主要受力承力区，建模时通过曲率连续的曲面过渡处理，分散握持提拉时的应力传递路径，提升整体结构的抗弯折性能。支腿端部设计为同轴等径的沉头安装孔，孔口做倒角处理，便于紧固件的导入安装，沉孔深度与标准紧固件的头部尺寸匹配，安装后紧固件头部可完全沉入孔内，不会出现凸起剐蹭的问题。材质渲染阶段采用棕色硬质工程塑料材质，模拟玻纤增强尼龙的表面质感，材质表面添加细微的哑光颗粒效果，还原实际注塑生产后的表面肌理，避免高反光材质带来的视觉失真。建模过程中对所有锐边做了统一的圆角处理，圆角半径根据不同位置的受力情况设置差异化参数，握持接触区域的圆角半径更大，提升使用时的触感舒适度，安装配合区域的圆角半径控制在公差允许范围内，保证装配精度。整体结构设计兼顾力学承载性能与使用实用性，对称式结构可适配多类需要提拉操作的工具、设备的安装需求，中空结构在降低材料用量的同时，通过侧壁的等厚设计保证结构的抗扭、抗弯性能，可直接用于后续的结构受力仿真验证与生产加工参考。
