克朗斯KHS贴标机夹持器滚筒结构

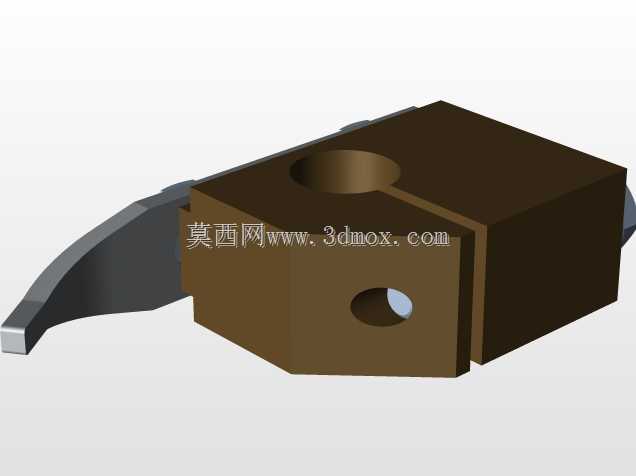

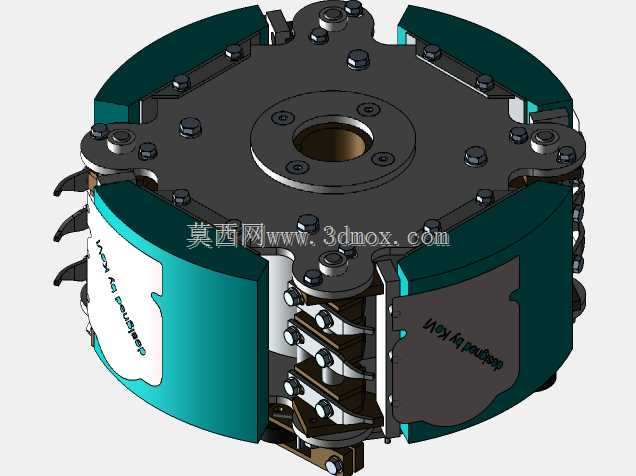

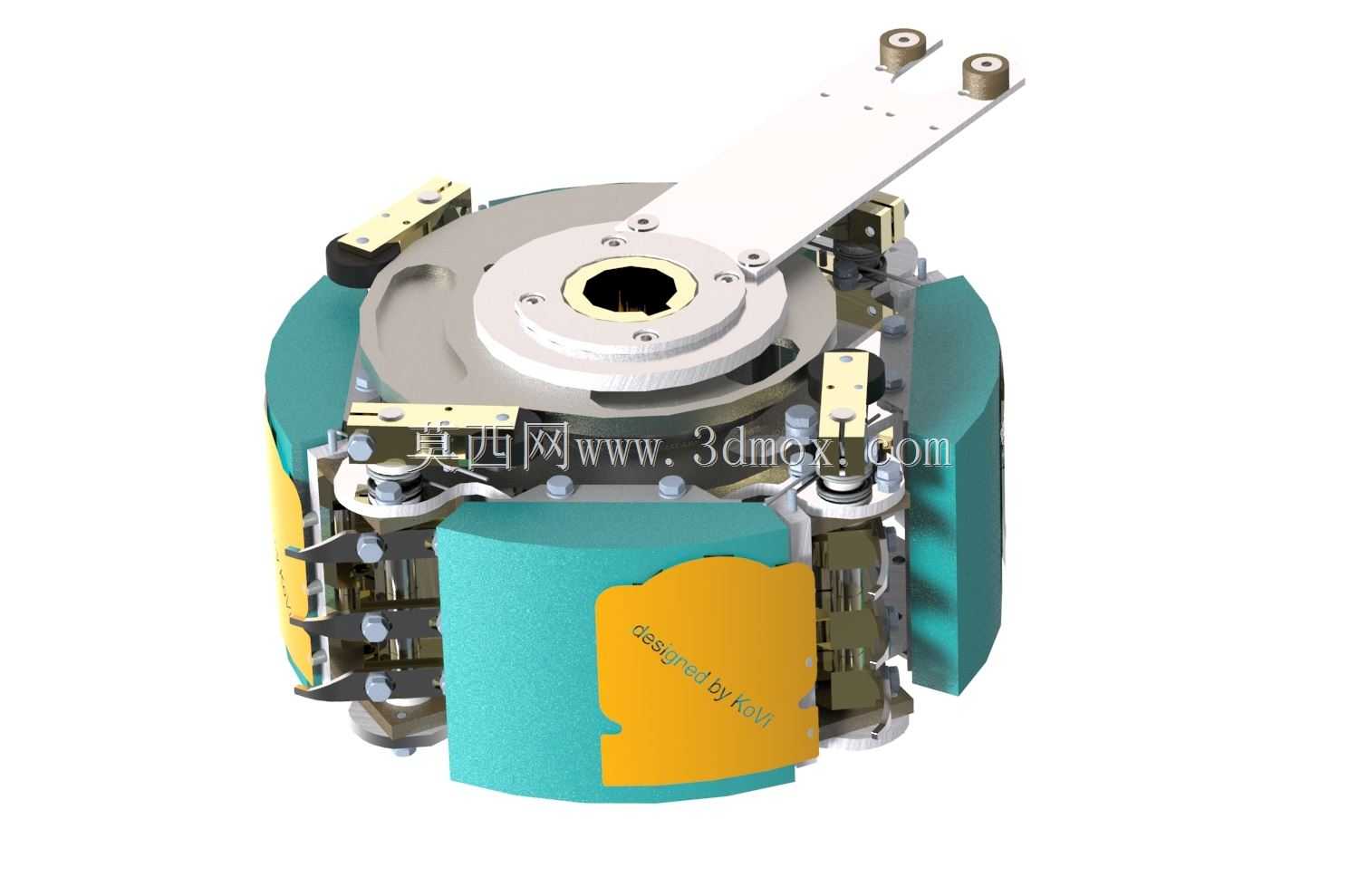

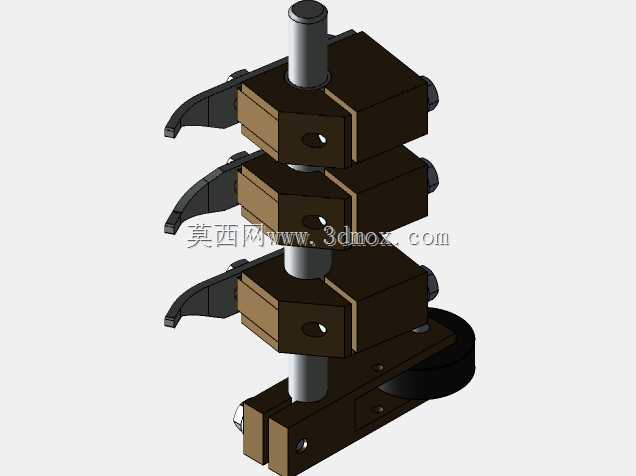

这款夹持器滚筒是高速回转式贴标设备的核心执行部件，主要适配克朗斯、KHS系列的轮转贴标产线，在饮料、日化、医药行业的瓶装产品贴标工序中承担瓶身夹持、定位输送的核心作用，直接决定贴标工序的对位精度与产线运行速度。实际生产场景中，该部件安装在贴标机的回转转盘工位，随主轴做连续回转运动，在进瓶星轮位置承接待贴标容器，通过周向均布的夹持块抱紧瓶身，带动容器同步回转经过胶辊、标站工位，完成取标、覆标、抚平的全流程动作后，在出瓶星轮位置释放容器，送入下一输送工序。从结构设计逻辑来看，整体采用中空回转筒体作为承载基体，中心设置标准主轴安装孔，可直接与设备主传动轴通过键连接传递扭矩，安装基准面的端面跳动、径向跳动公差控制在0.02mm以内，避免高速回转时出现抖动导致贴标错位。周向布置的多组夹持模块采用模块化设计，每组夹持单元集成了弹性复位组件、耐磨夹块、导向销轴，夹块的工作面贴合常见圆柱瓶、异形瓶的侧壁弧度，弹性元件的预紧力可根据瓶身材质调整，既保证夹持过程中不会挤伤薄壁PET瓶、玻璃瓶身，又能提供足够摩擦力避免瓶身在贴标过程中出现相对滑动。顶部伸出的定位拨片与设备的凸轮轨迹配合，在回转过程中自动完成夹持块的开合动作，无需额外配置驱动元件，依靠机械轨迹实现时序匹配，能适配最高每小时数万瓶的高速产线节拍。设计过程中充分考虑了安装边界与维护便利性，筒体的外径、高度尺寸完全匹配主流克朗斯、KHS贴标机的转盘安装位，夹持模块的固定螺丝均采用外露式设计，更换磨损夹块时无需拆解整个滚筒主体，可直接在设备上完成单组模块的拆装更换，大幅缩短产线维护停机时间。夹块的接触部位采用耐磨聚氨酯材质包覆，既具备足够的摩擦系数，又能长期接触瓶身不会出现掉屑、磨损过快的问题，内部的导向销轴采用不锈钢材质，配合自润滑衬套，长期往复开合动作无需频繁加注润滑脂，适配食品饮料行业的洁净生产要求。回转筒体的下部设置了防尘密封结构，可阻挡贴标过程中产生的胶雾、纸屑进入筒体内部的运动副，避免卡滞故障，提升部件在复杂生产环境下的运行稳定性。
