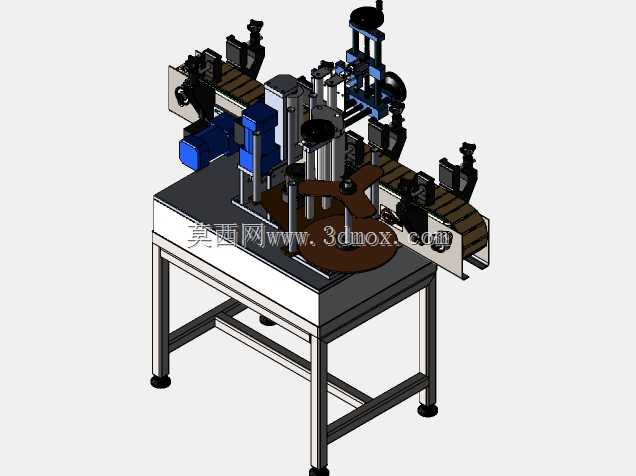

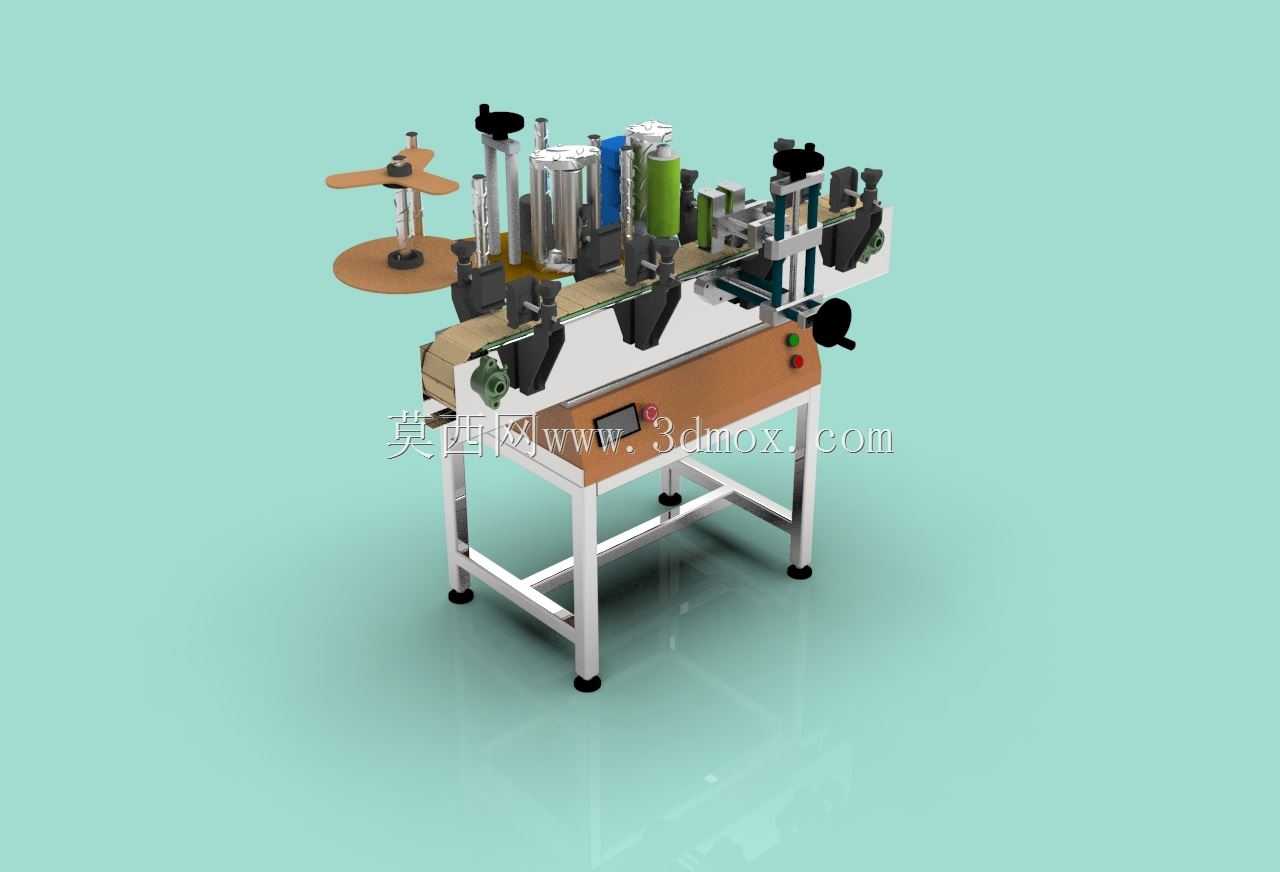

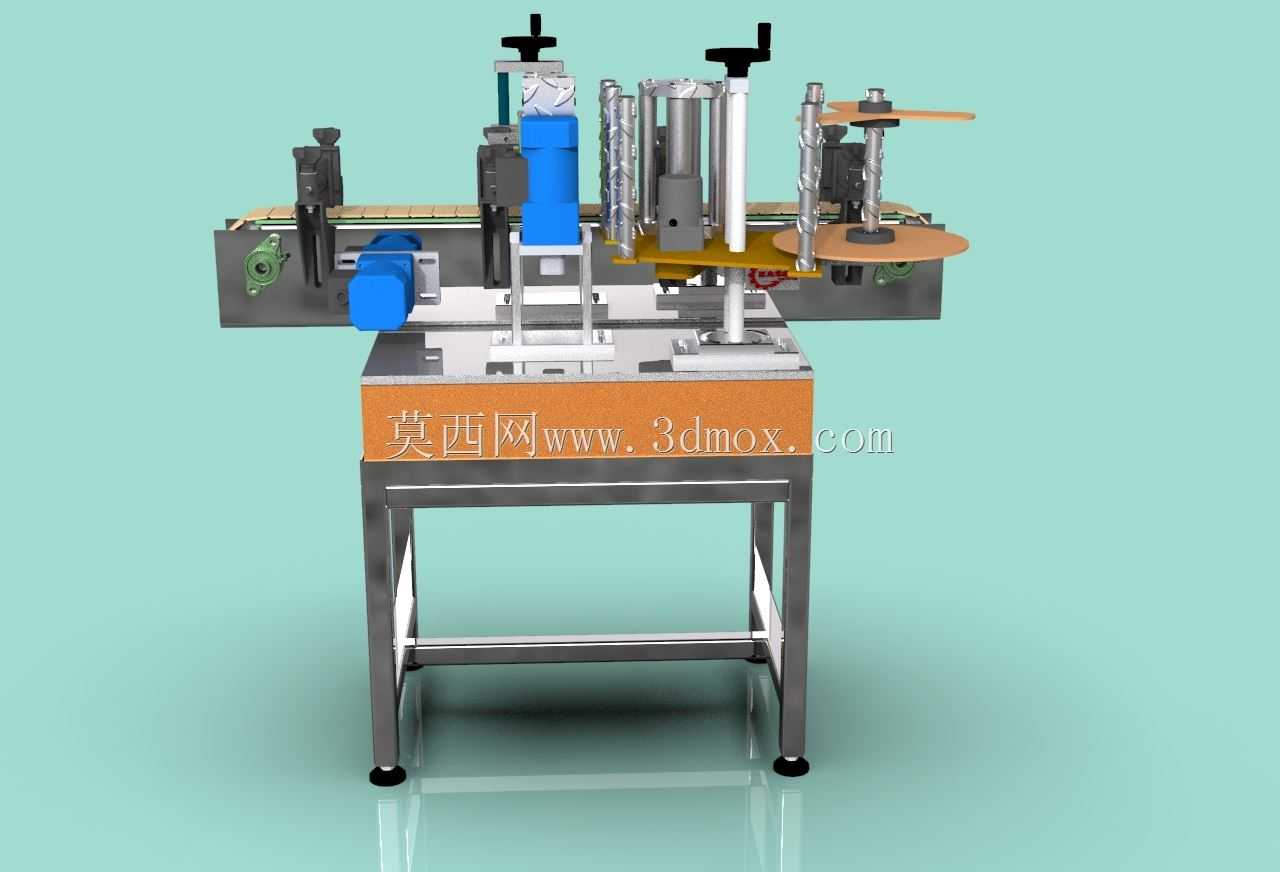

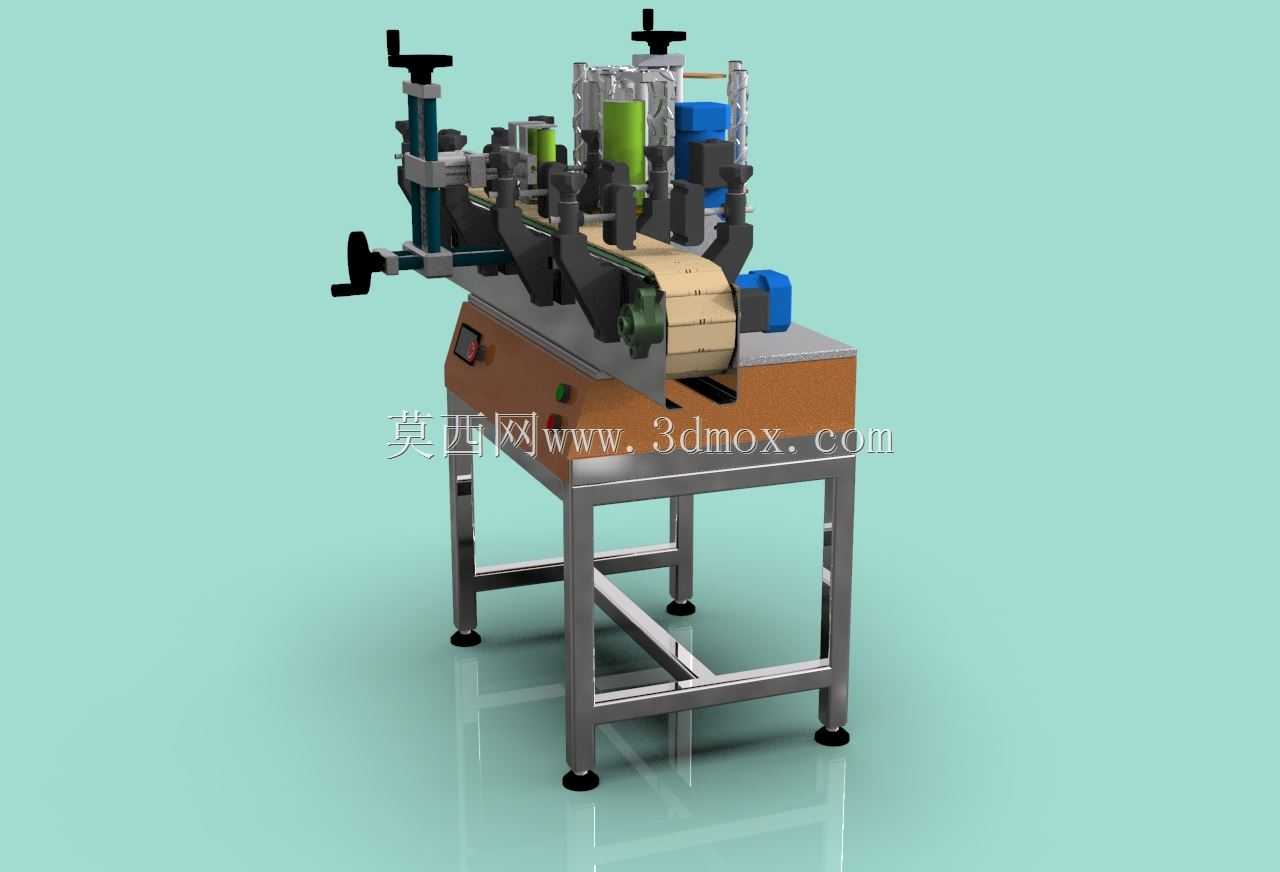

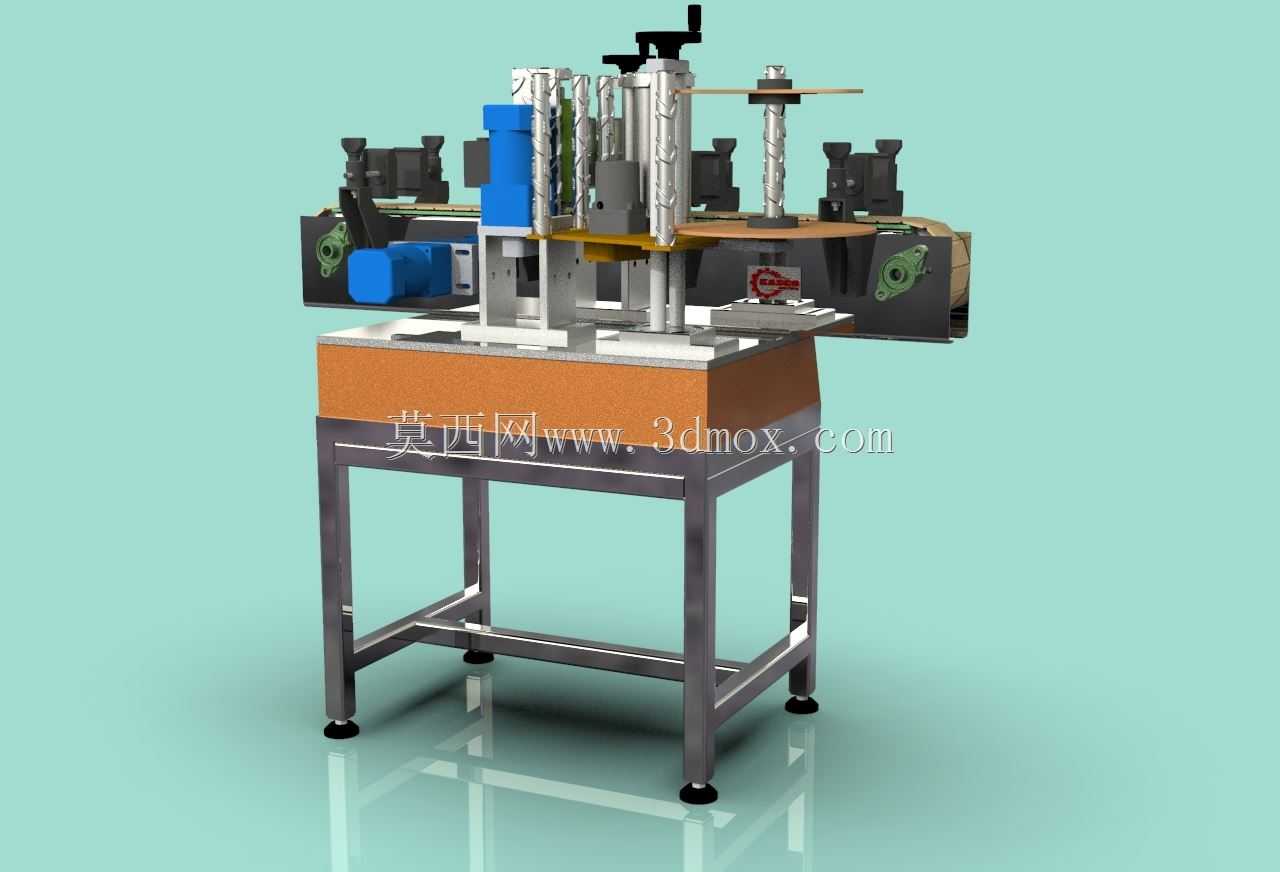

立式双工位圆瓶自动贴标设备结构设计

这套贴标设备主要面向食品、日化、医药行业的瓶装产品生产线，适配圆柱类瓶身的不干胶标签粘贴工序，可对接前端灌装、旋盖设备与后端装箱、码垛工位，满足连续化生产的在线贴标需求，替代人工贴标带来的位置偏差、褶皱、效率低下等问题。设备整体采用立式方管焊接机架作为承载基础，底部配置可调脚杯，可适配车间地面不平整的安装场景，机架台面预留标准安装孔位，方便各功能模块的定位装调，整体安装边界控制在长1.2米、宽0.7米、高1.6米范围内，可直接嵌入多数常规瓶装生产线的线体间隙，无需对原有输送线做大规模改造。设备核心功能模块包含链板式输送机构、双工位标签供料架、压标抚标组件、瓶身定位导向结构以及高度调节手轮组。输送链板采用食品级POM材质，可适配玻璃瓶、PET瓶、金属易拉罐等不同材质的圆柱瓶型，两侧导向栏板可通过手轮调节间距，适配直径50mm到120mm范围的瓶身，调节过程无需拆卸零件，转动手轮即可同步调整两侧栏板的开合宽度，换型调试效率较高。标签供料架采用双工位设计，可同时装载两卷标签，当其中一卷标签耗尽时可快速切换至另一卷继续生产，减少停机换料的等待时间，供料架配置张力调节辊与刹车阻尼结构，保证标签走带过程张力恒定，避免标签拉断、偏移导致的贴标误差。压标机构采用柔性海绵压轮与橡胶抚标带组合结构，当瓶身随输送线经过贴标工位时，标签先由剥标板剥离贴合在瓶身表面，随后压轮将标签初步压合，抚标带随瓶身转动同步运动，将标签完全抚平在瓶身圆周面上，避免标签出现气泡、翘边、褶皱等缺陷。设备顶部的两组调节手轮分别对应贴标头的高度与前后位置调节，可适配不同高度的瓶型贴标需求，调节行程覆盖100mm到350mm的瓶身高度范围，贴标精度可控制在±1mm范围内，满足多数产品的贴标位置公差要求。设计过程中充分考虑了日常维护的便捷性，各传动辊轮均采用快拆式轴承座安装，更换磨损辊轮时无需拆卸周边其他结构，标签走带路径无多余遮挡，穿标操作可视性强，新操作人员可快速掌握换卷、穿标流程。电气元件安装位集中布置在机架后侧的走线槽内，线缆排布整齐，避免生产过程中瓶身倾倒、液体泼溅对线路造成损伤，整体结构无易积尘的死角，日常清洁维护难度低，可适配洁净度要求较高的医药、食品生产车间环境。
