紧凑型步进驱动自动贴标设备结构

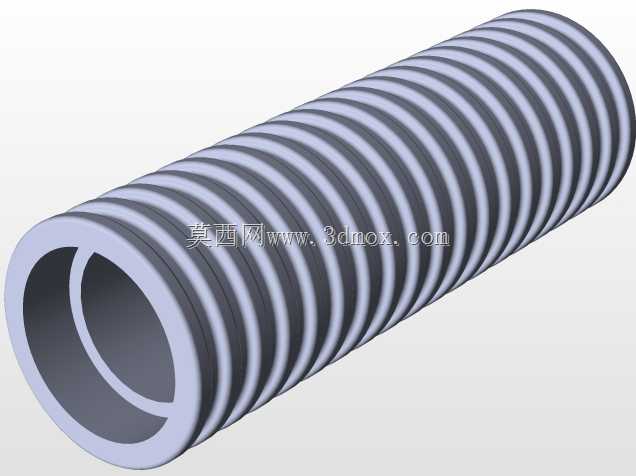

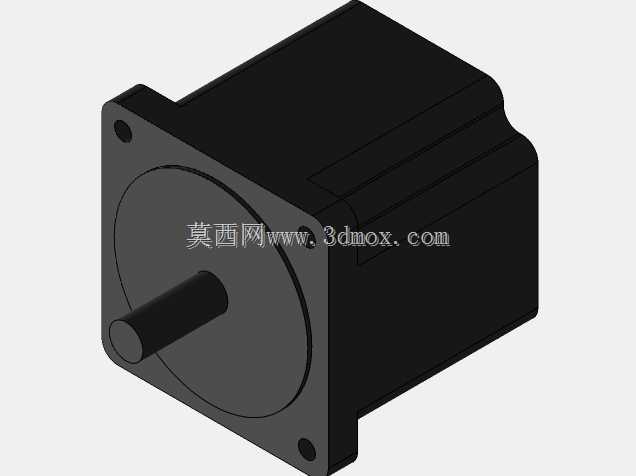

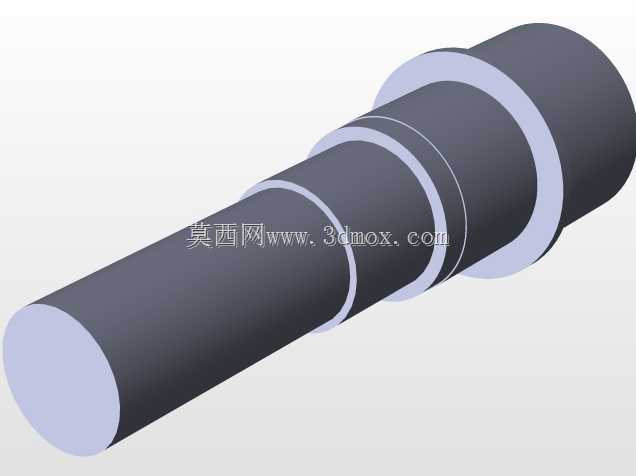

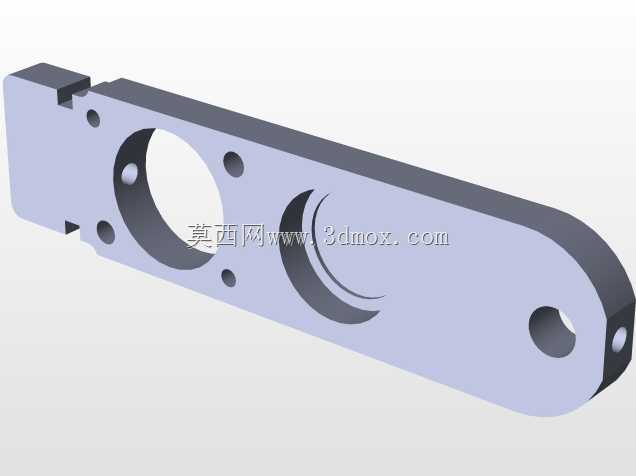

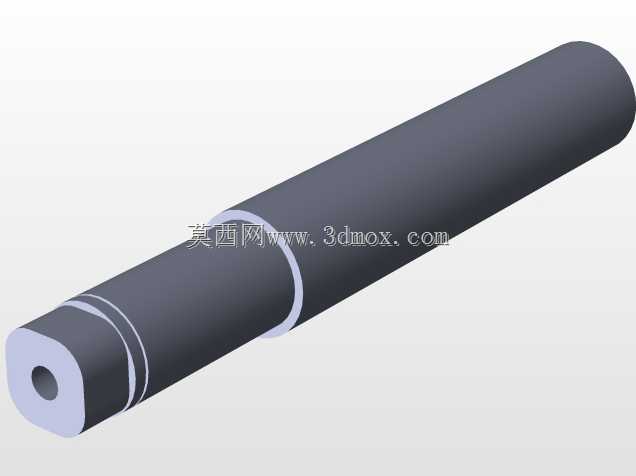

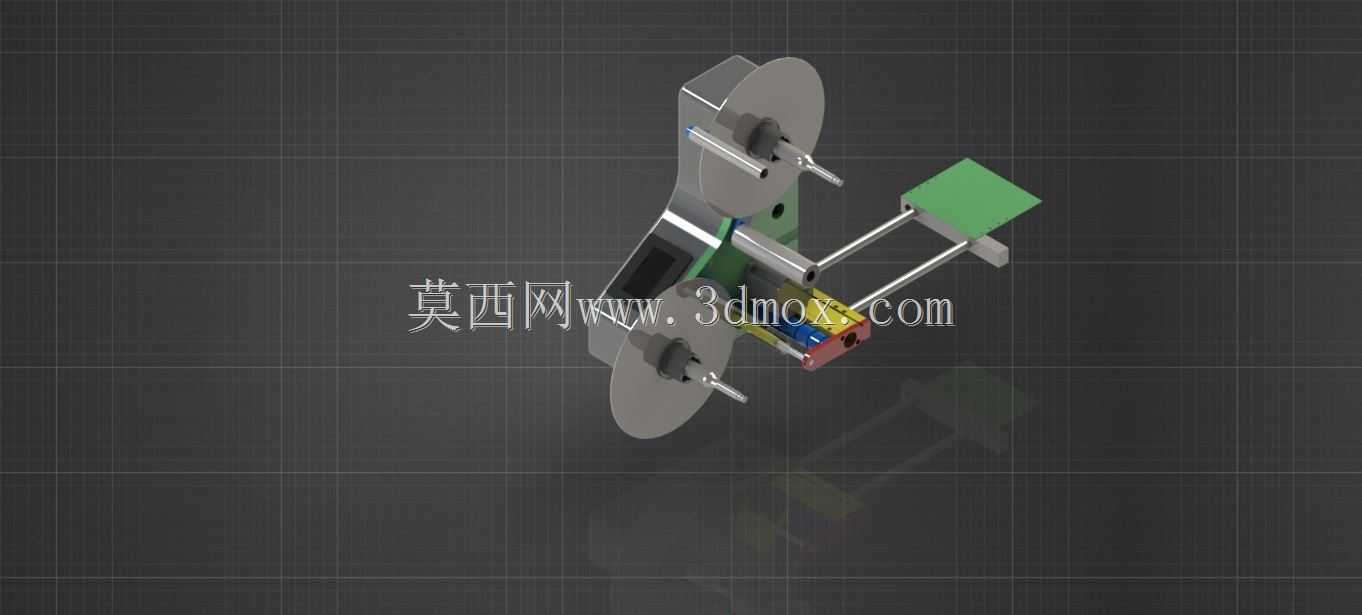

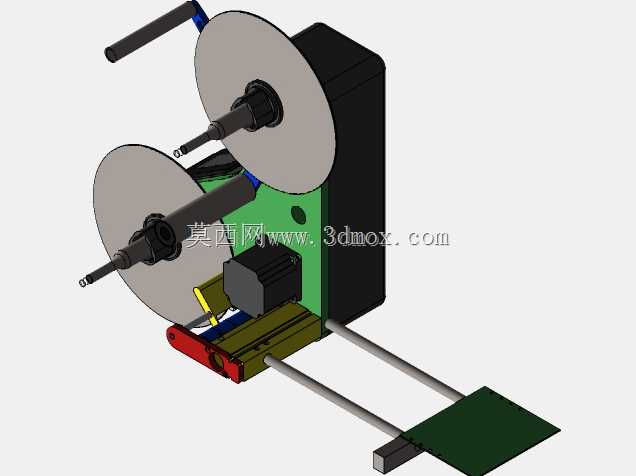

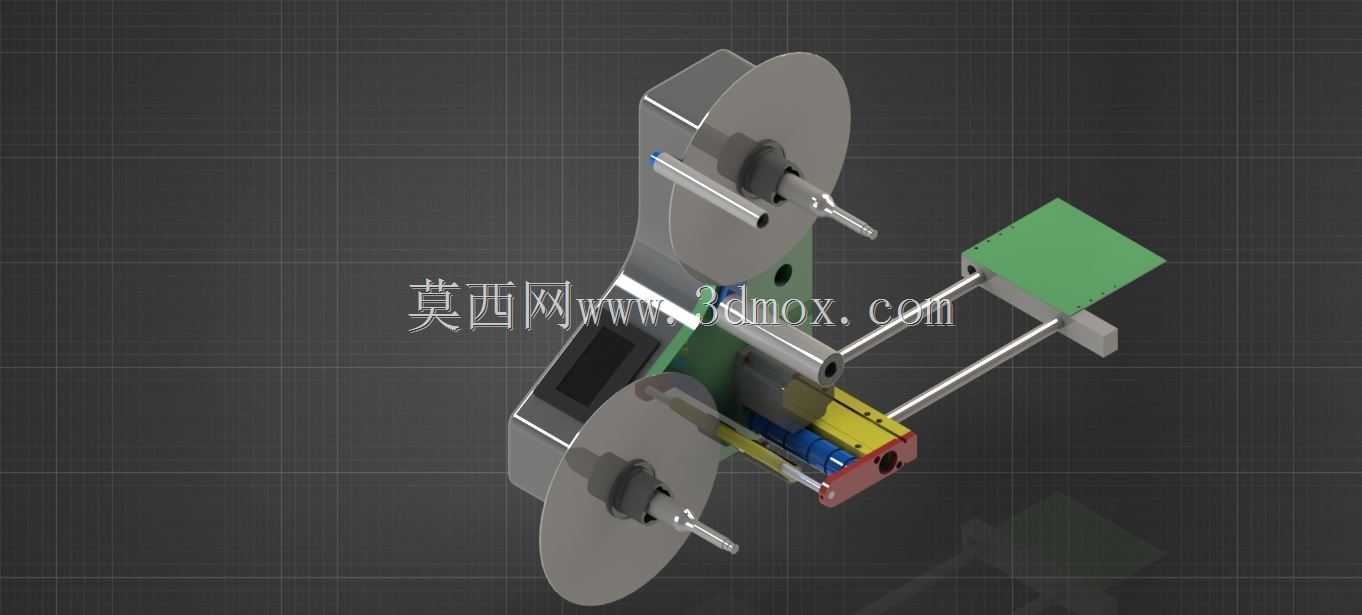

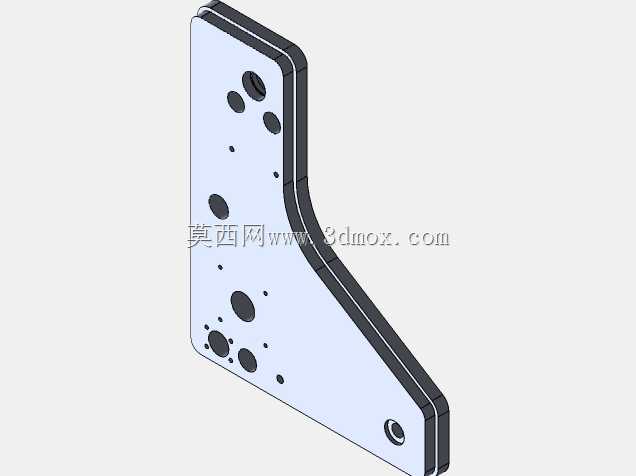

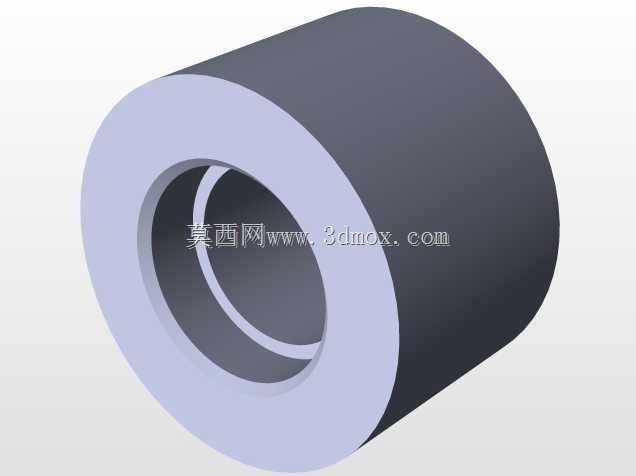

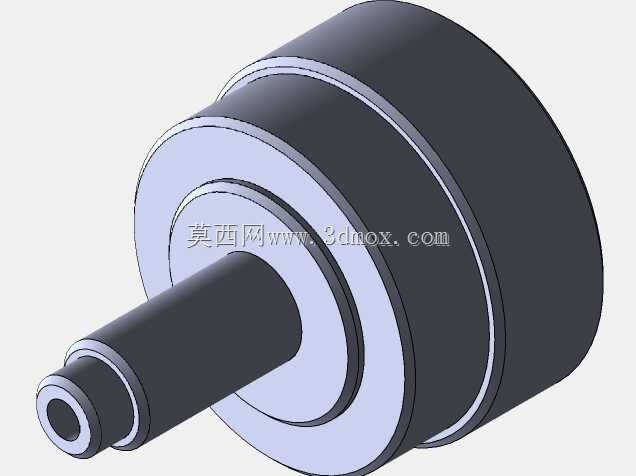

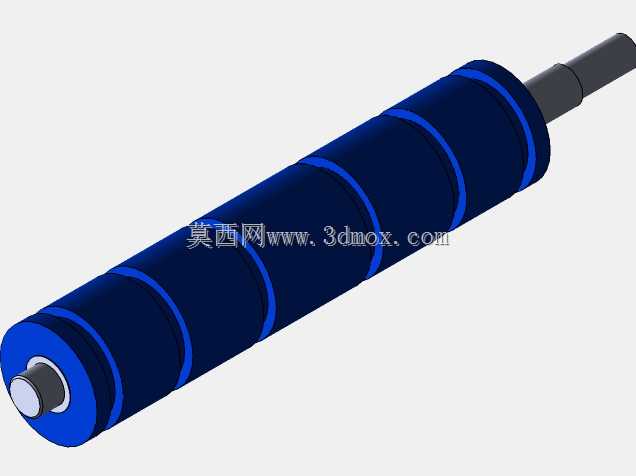

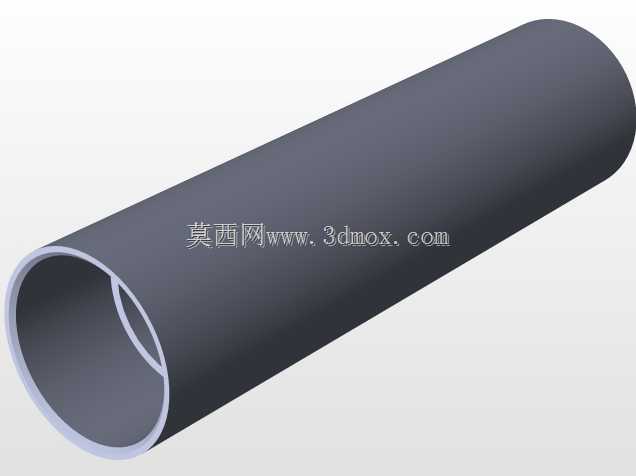

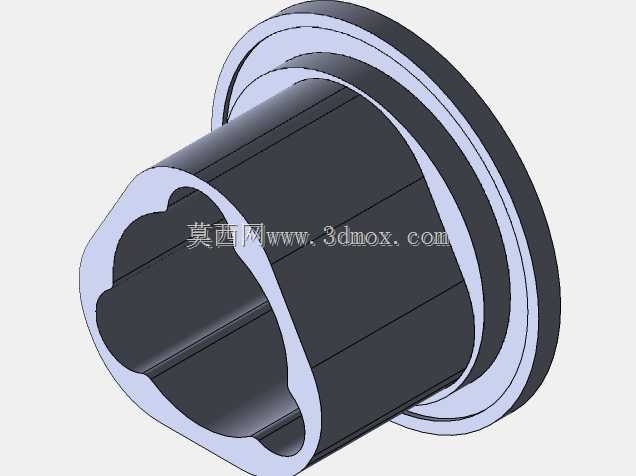

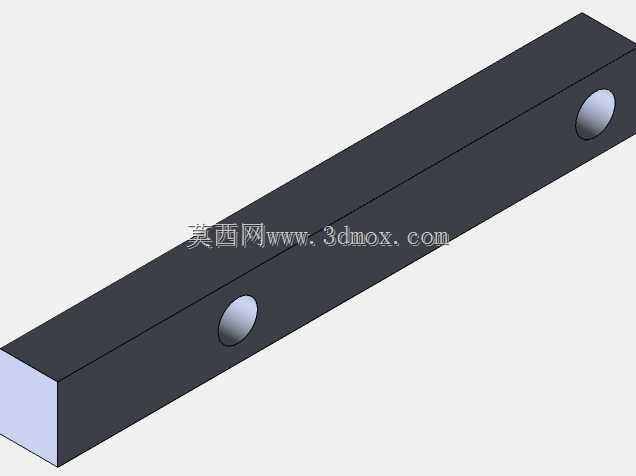

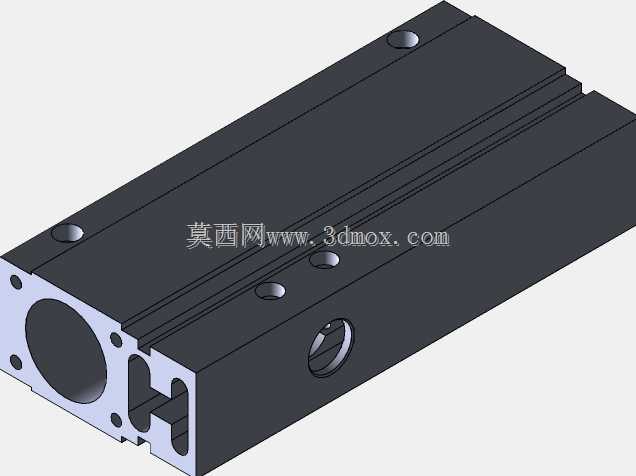

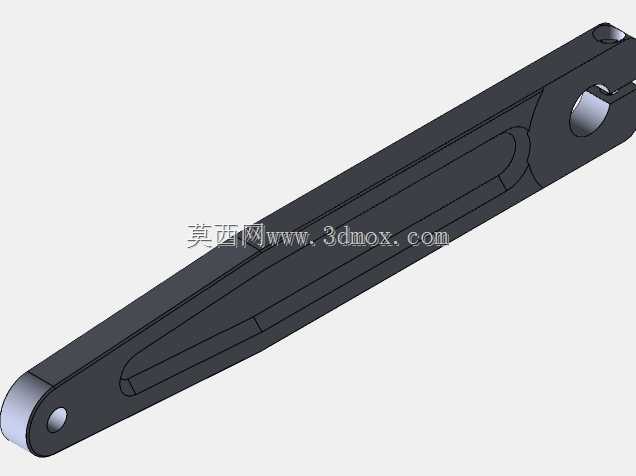

这款贴标设备的结构设计，主要面向中小规格平面工件的表面贴标工序，常见于3C电子零配件、日化包装瓶身、小型五金件的产线贴标工位，可直接集成到现有流水线侧方，也可作为独立工位搭配人工上下料使用，适配宽度在20-120mm之间的卷装不干胶标签，能覆盖多数常规小尺寸产品的贴标需求。从结构布局来看，设备采用双料卷悬臂式布置，上下两个卷轴分别承担标签底纸收卷与标签带供料功能，供料卷轴带阻尼张力调节结构，避免标签带拉扯变形或松垮偏移，收卷轴通过同步带与驱动主轴联动，保证标签走带速度与贴标进给速度完全匹配，不会出现标签拉扯褶皱或底纸堆积的问题。驱动部分采用步进电机作为标签走带的主动力源，搭配细分驱动器可实现毫米级的标签进给精度，同时所有传动辊轴的转动通过同步轮实现完全同步，避免多轴转速差导致的标签带打滑、偏移问题，设备内置自动速度调节逻辑，可根据前端输送线的工件进给速度实时匹配标签送出速率，无需人工反复调试参数。检测环节采用非接触式光电传感器，分别对应标签间隙检测与待贴工件到位检测两个点位，标签间隙传感器可精准识别每一张标签的边缘位置，保证贴标位置偏差控制在±0.5mm以内，工件检测传感器触发后才会启动标签送出动作，避免空贴、漏贴问题，针对新换标签卷的初始对位，设备设置了标签学习功能，可自动识别首张标签的位置，完成初始对位校准，无需人工反复点动调整。安装边界方面，设备整体采用立式窄幅结构，横向安装宽度不超过300mm，纵向深度不超过400mm，主体安装板采用加厚铝合金板材加工，所有辊轴均采用悬臂式安装结构，更换标签卷时无需拆卸额外防护结构，直接侧向装拆即可，设备底部预留标准安装孔位，可直接固定在流水线支架或独立工作台面上，贴标头的伸出长度可通过两根平行导杆进行调节，适配不同高度的工件贴标需求，前端的压标胶辊采用浮动式安装，可自适应工件表面的微小高度差，保证标签贴合平整无气泡。走带路径上设置了多根导向辊，所有导向辊表面均做硬质阳极氧化处理，耐磨且不会粘黏标签背胶，标签剥离位置采用锐角剥离板结构，标签带经过剥离板时底纸转向，标签在自身刚度作用下与底纸分离，平稳贴合到经过的工件表面，整个走带路径无尖锐棱角，避免刮伤标签表面或划断底纸。
