50-60kva适配静音式柴油发电机外罩结构

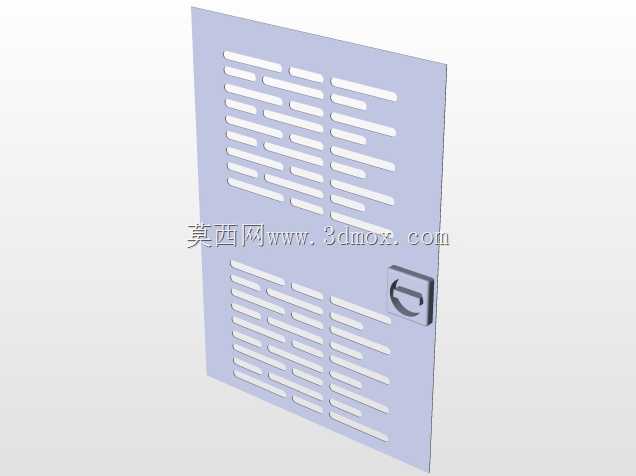

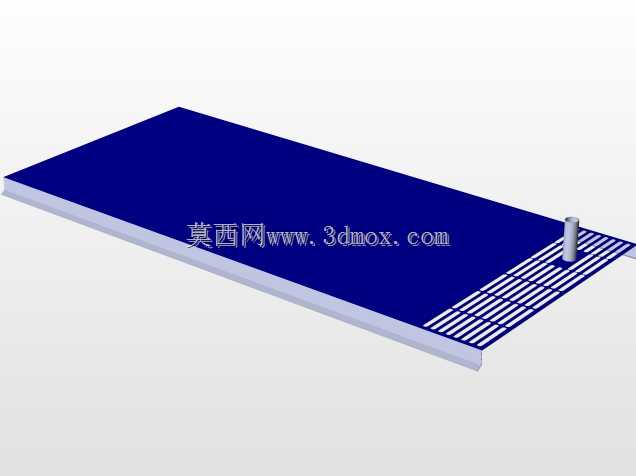

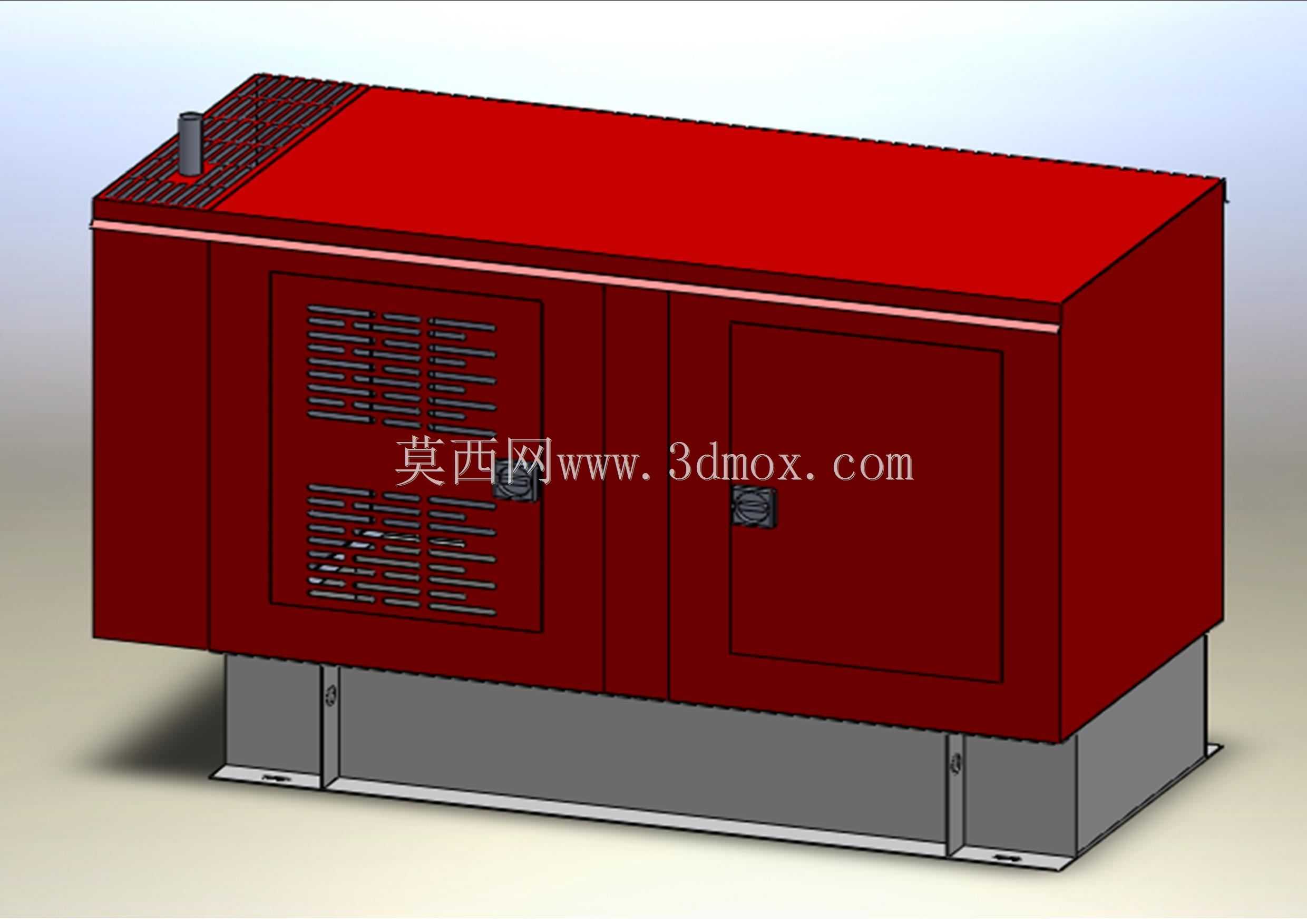

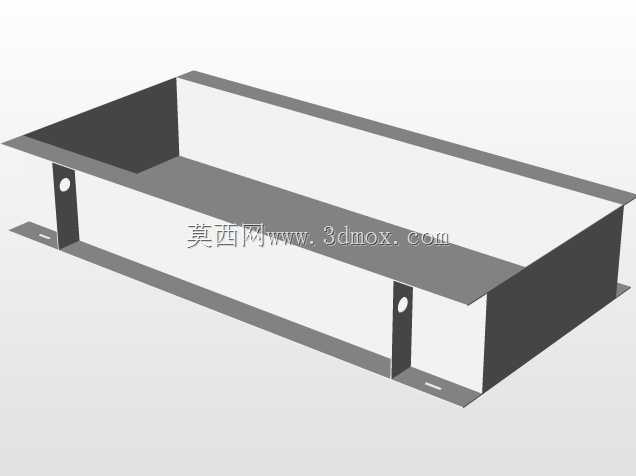

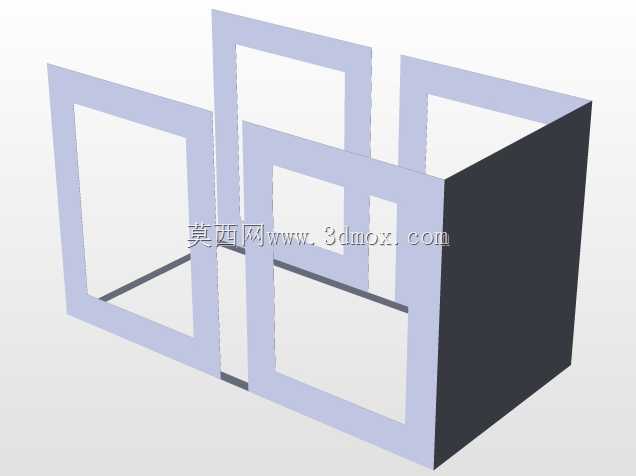

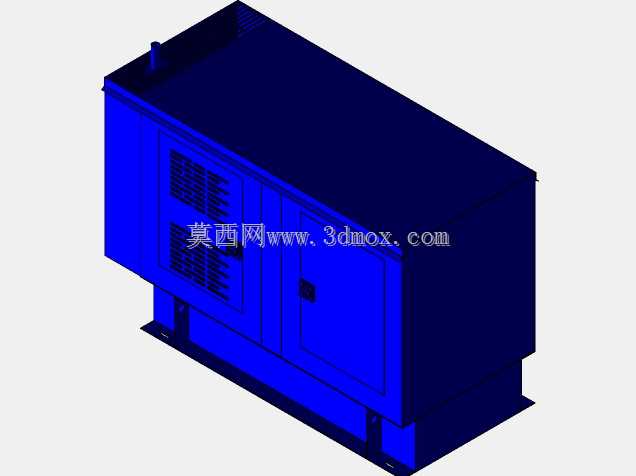

这款外罩结构主要面向中小功率开架式柴油发电机组的静音改造与整机集成场景，常见于工地临时供电、商业备用电源、户外作业驻点等对噪音控制、设备防护有明确要求的使用场景，能够在不改动发电机组核心动力结构的前提下，完成整机的防护封装与噪音阻隔。从实际使用需求出发，外罩采用分体式钣金拼接结构，整体为长方体落地式布局，底部预留了与机组底架对位的安装支脚，安装时可直接通过螺栓与机组公用底座连接，不需要额外制作过渡安装架，适配50kva至60kva功率段常规尺寸的开架机组，安装边界可覆盖该功率段绝大多数通用机型的长宽高尺寸，不会出现与机组油箱、排烟口、控制面板干涉的问题。外罩正面设置两组对开式检修门，门上预留了通风格栅结构，既能够保证机组运行时的进风量需求，避免舱内温度过高引发动力衰减，也能通过格栅的错位结构阻隔内部机械噪音向外传递；其中一侧检修门对应机组日常维护的滤芯、机油加注口位置，日常保养不需要完全拆解外罩，打开对应舱门即可完成操作。顶部为整面平整钣金结构，边缘做折边防水处理，户外露天放置时可避免雨水直接淋入机组内部，排烟管位置预留了专用穿出孔位，安装时可配套防火密封胶圈完成密封，避免排烟高温炙烤钣金漆面，也能减少排烟位置的噪音泄漏。侧面为封闭钣金结构，内部可预留吸音棉粘贴位，实际生产时可根据噪音限值要求填充不同厚度的防火吸音材料，进一步降低运行噪音。外罩表面采用喷涂工艺处理，可适配不同使用场景的配色需求，钣金拼接处均做折边加强处理，避免长期使用出现钣金共振产生额外噪音，整体结构兼顾了防护性能、通风散热需求、日常维护便利性与安装适配性，能够直接作为该功率段发电机组的外罩量产结构参考，也可作为现有开架机组加装静音外罩的改型设计依据。
