波浪能捕获转换发电实验装置结构设计

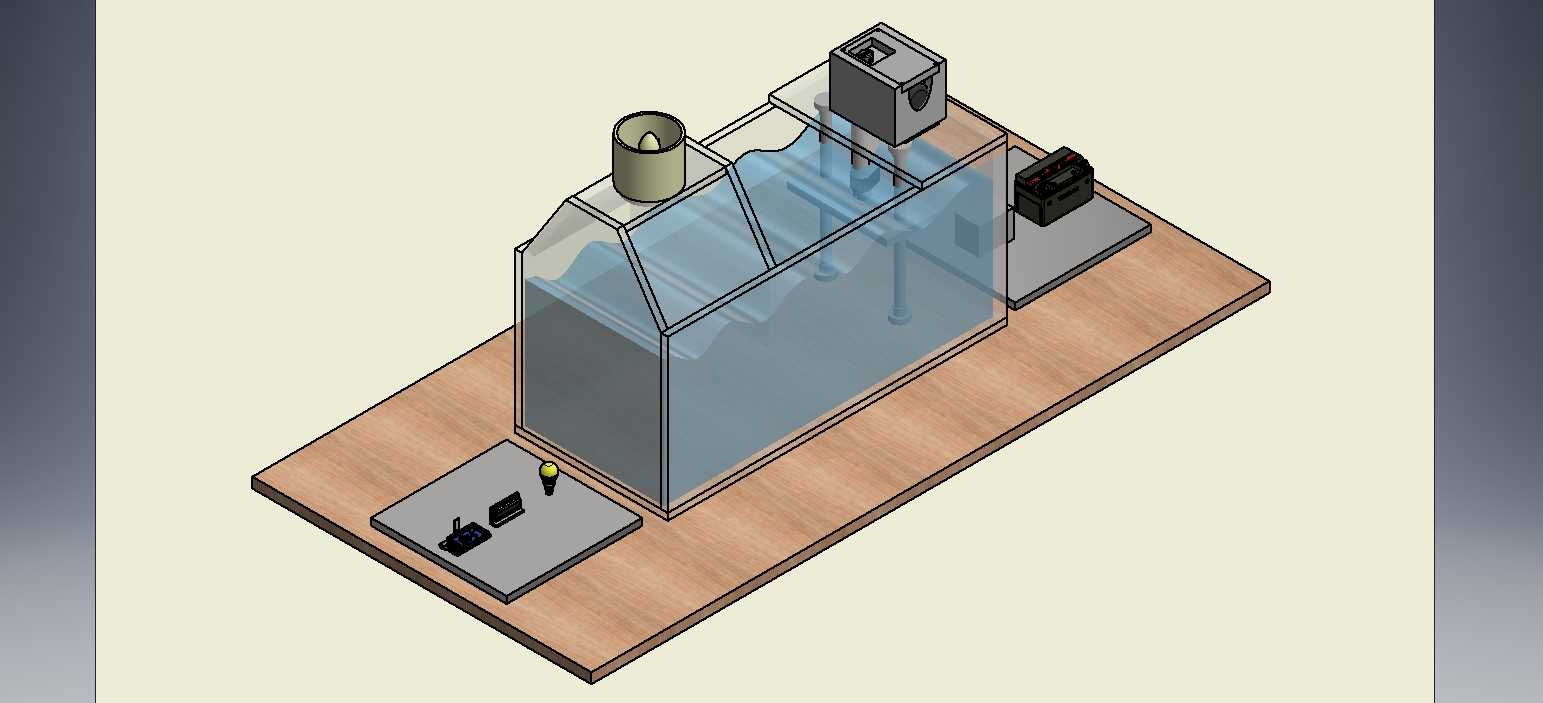

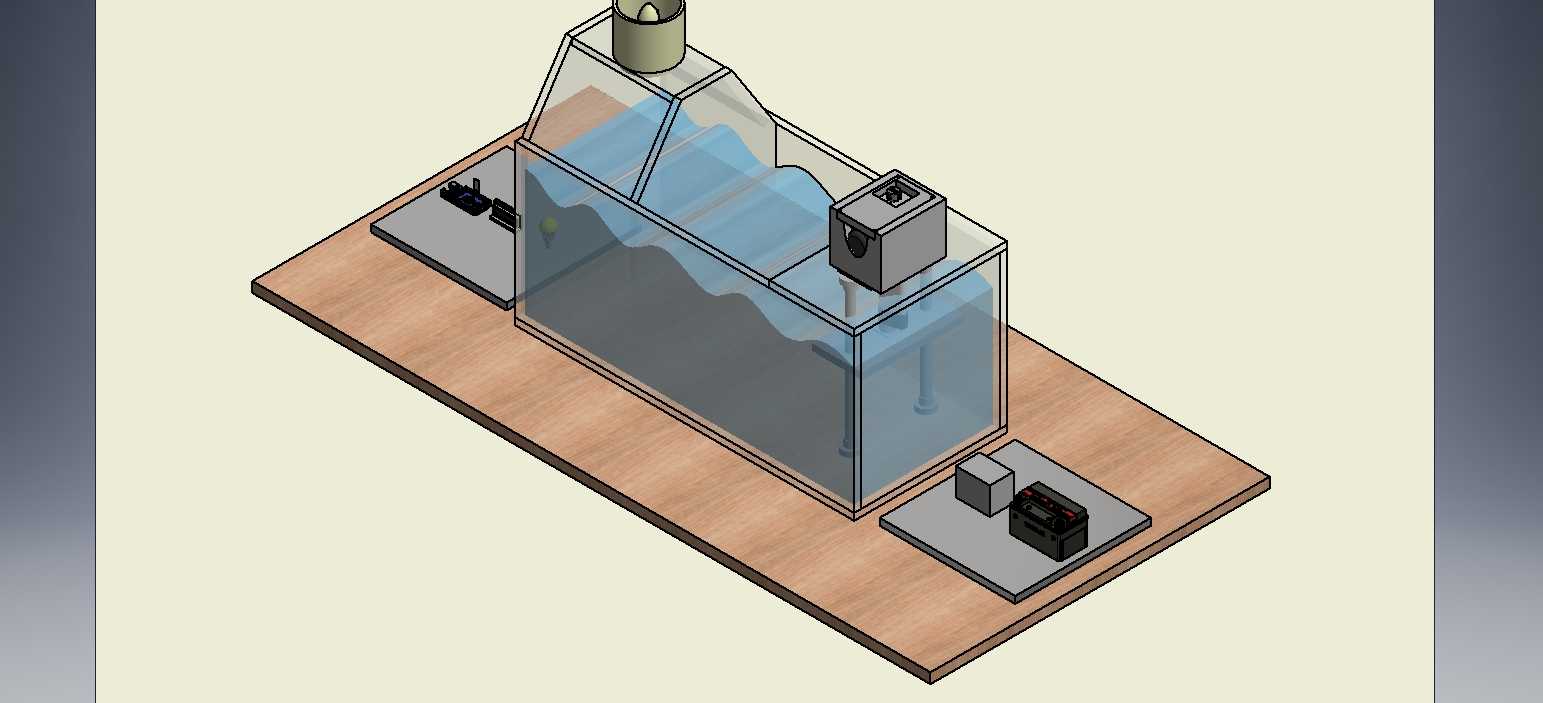

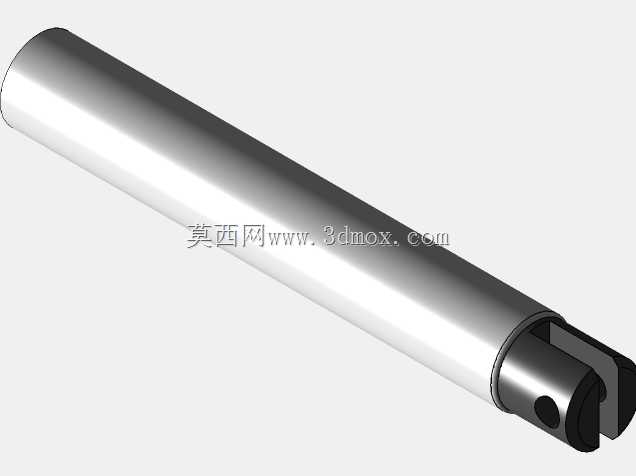

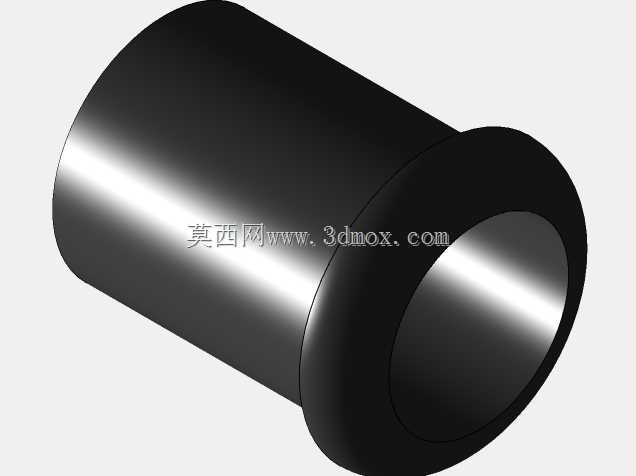

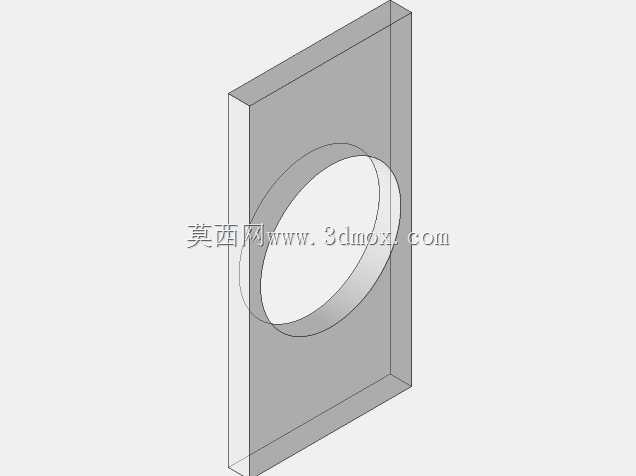

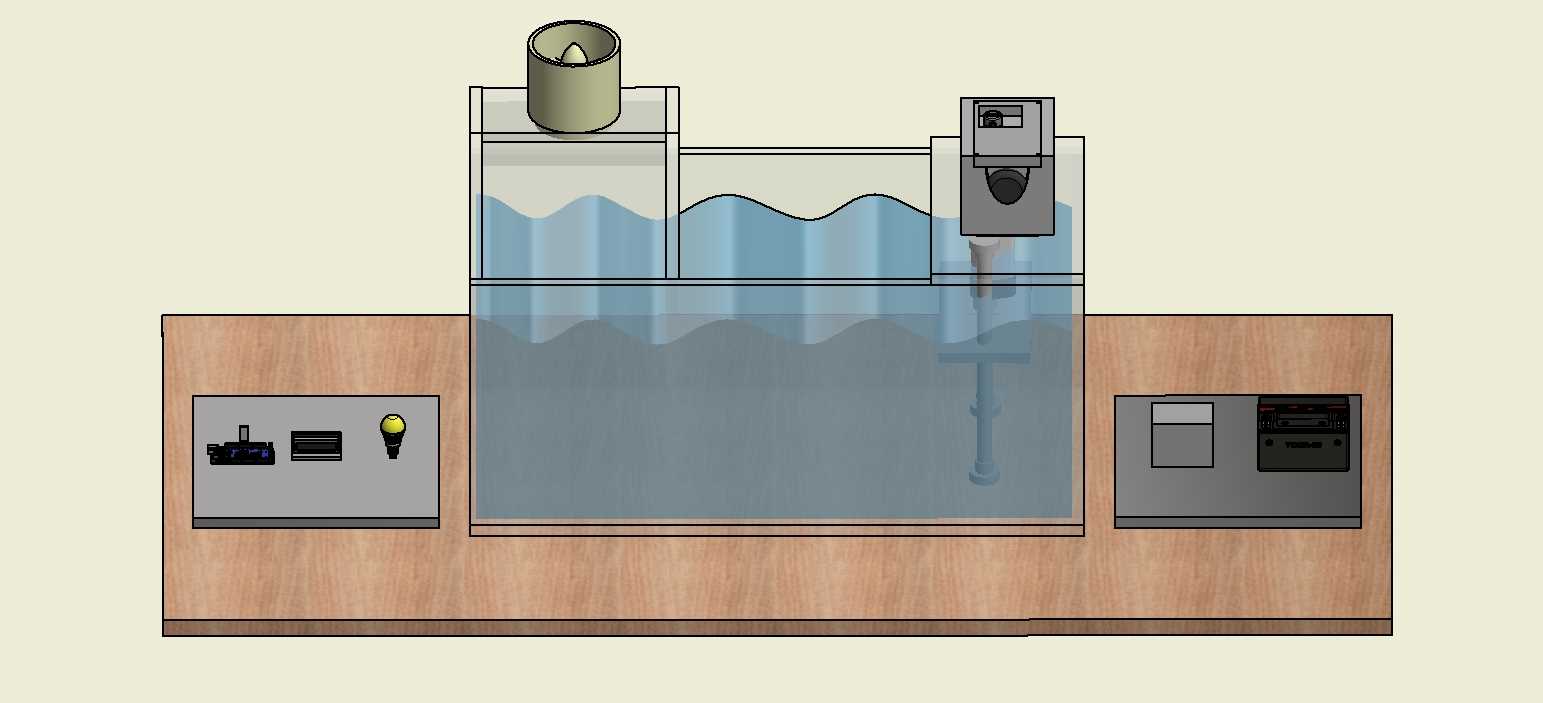

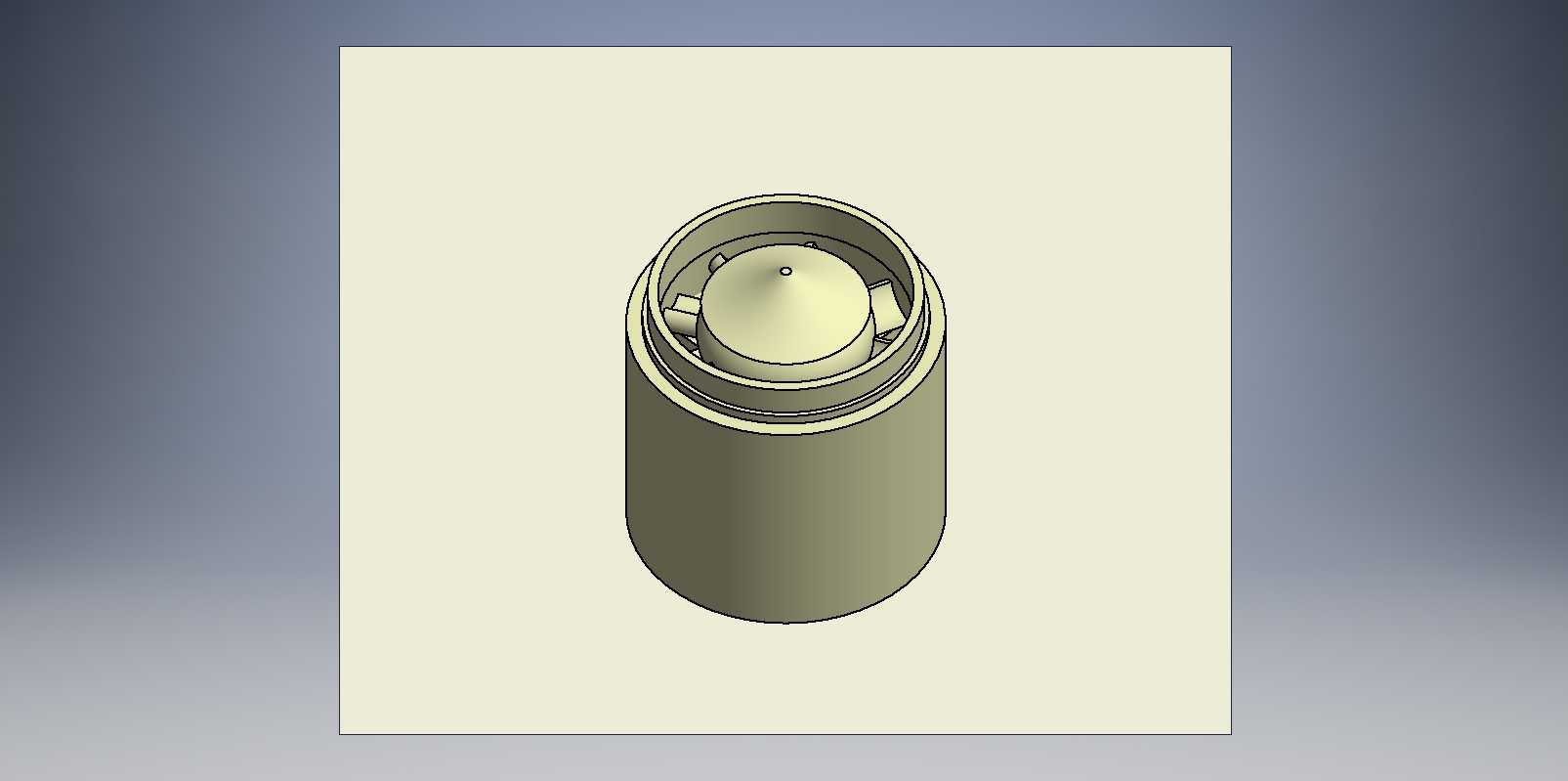

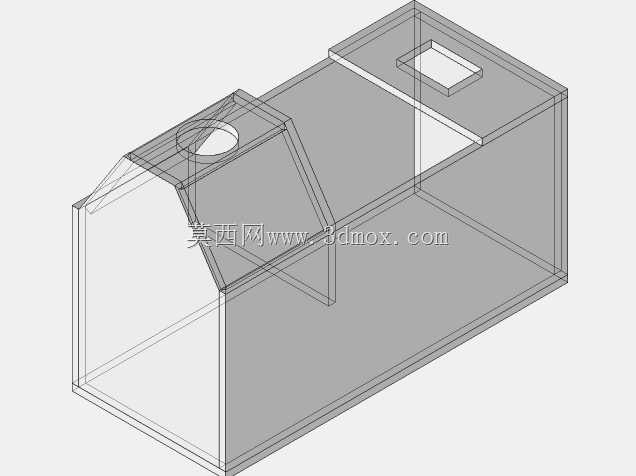

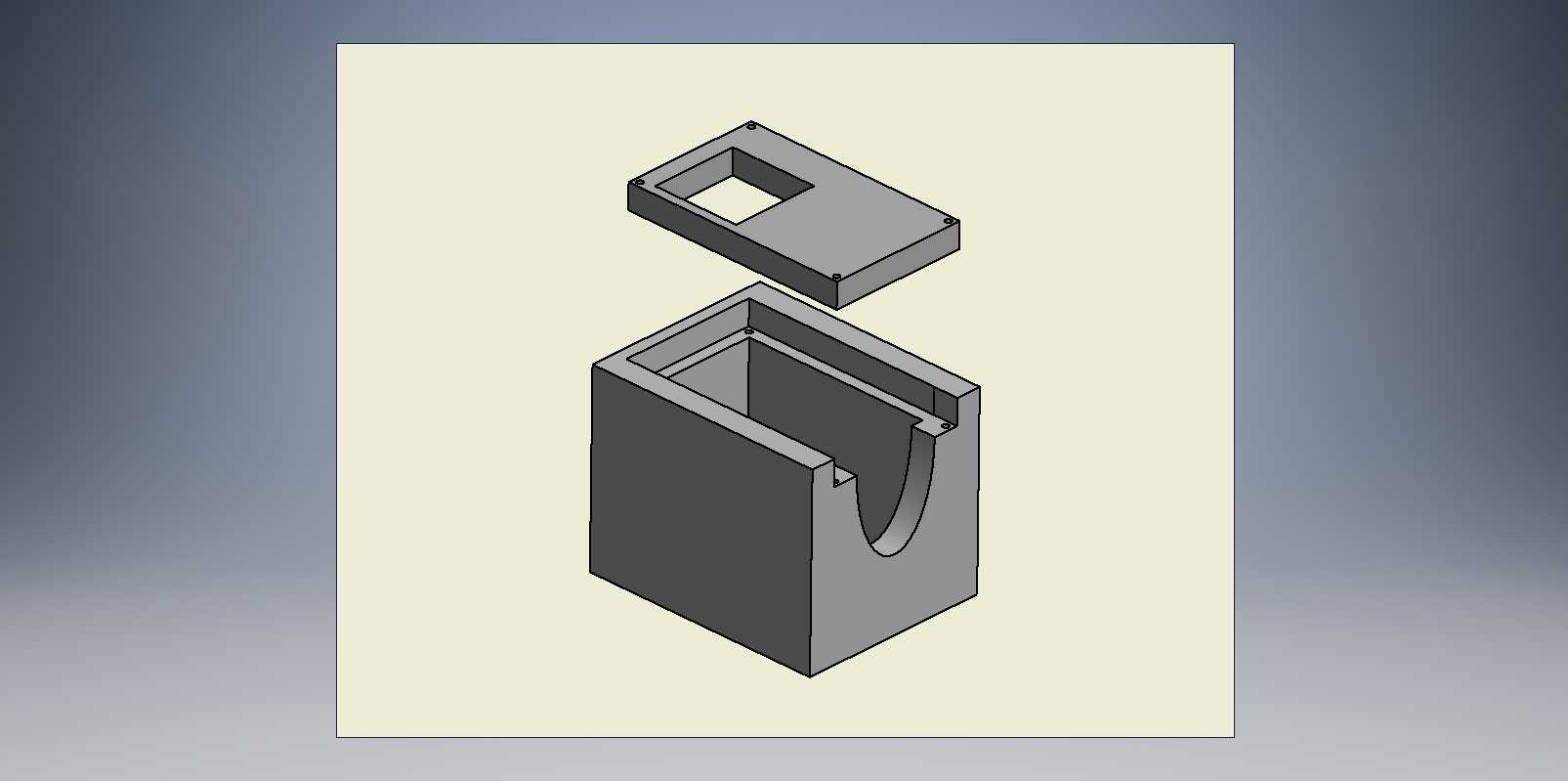

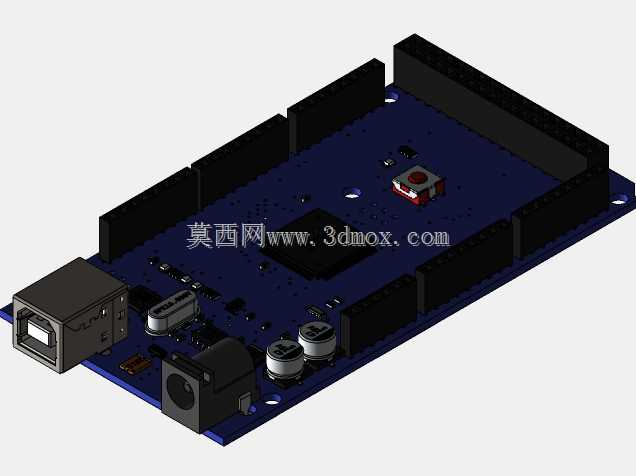

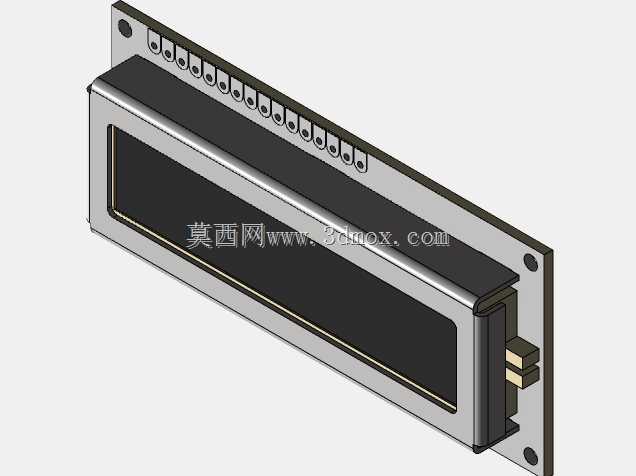

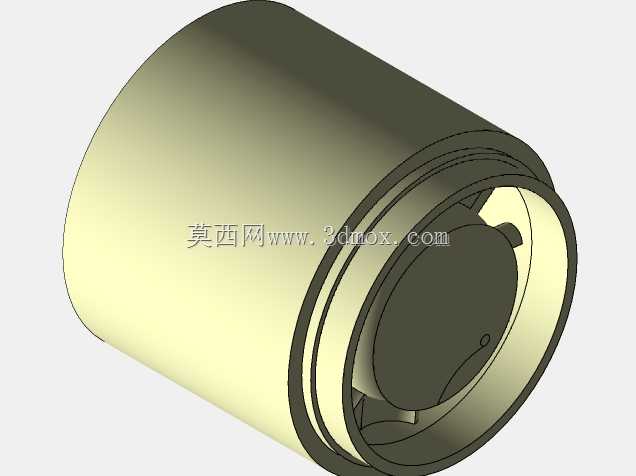

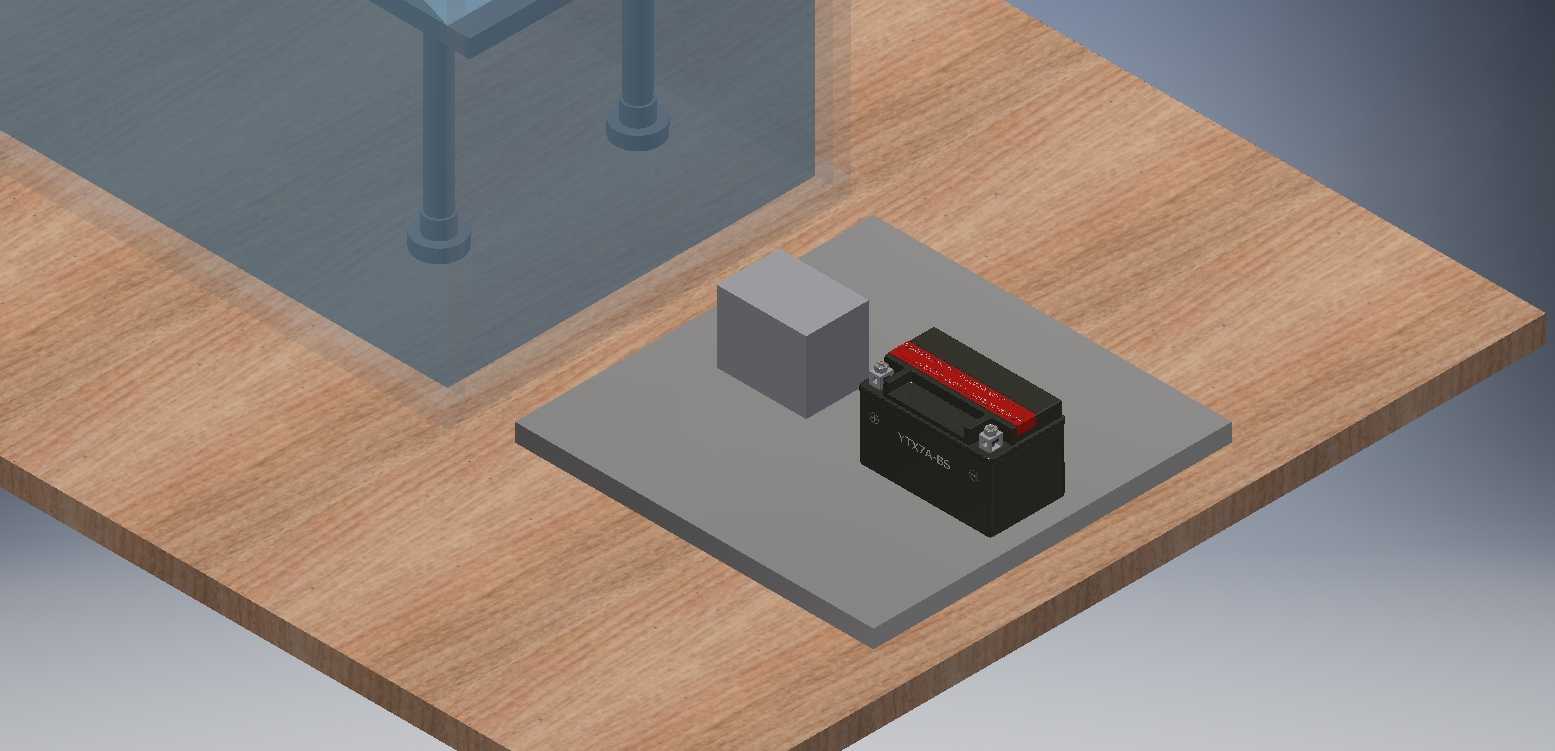

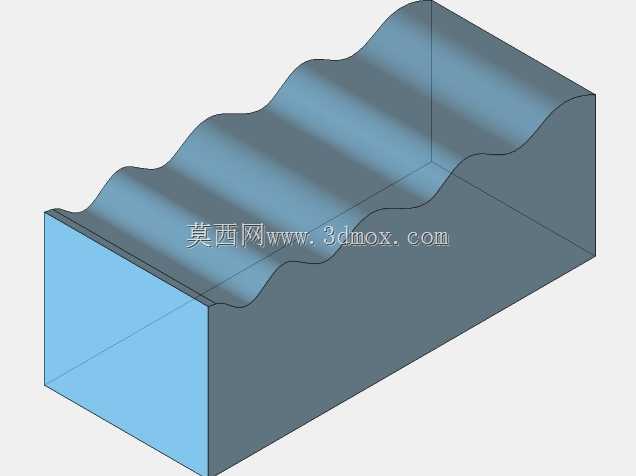

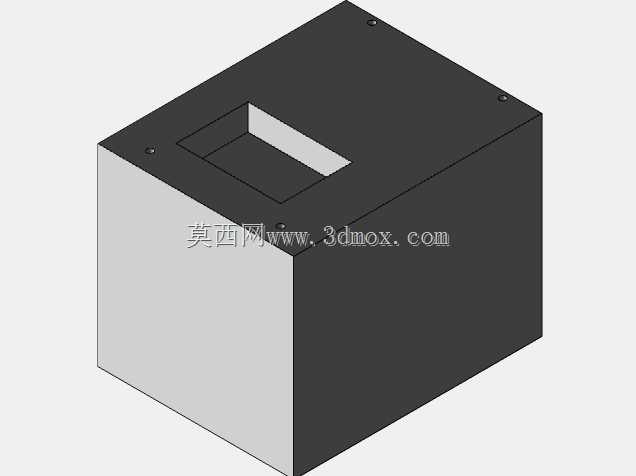

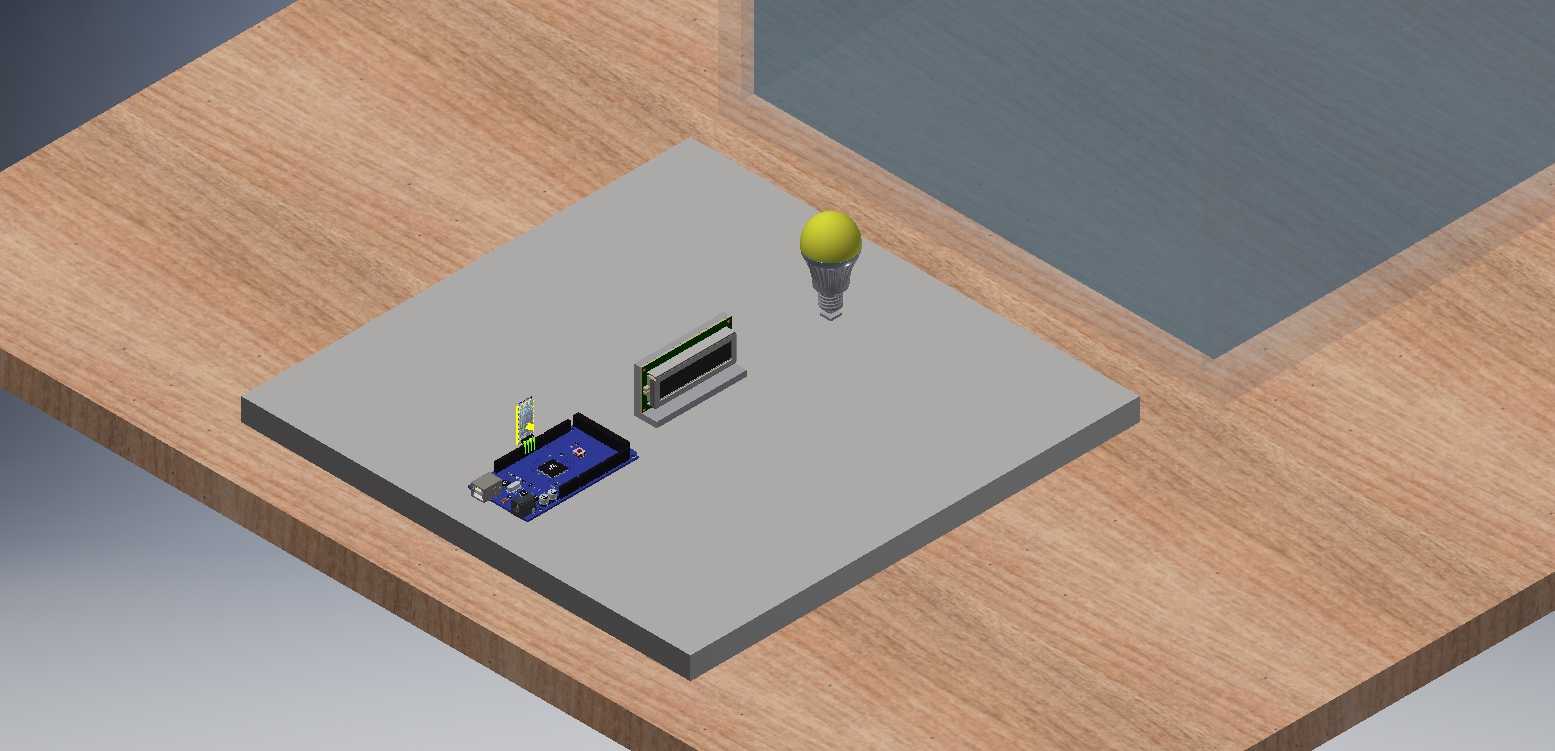

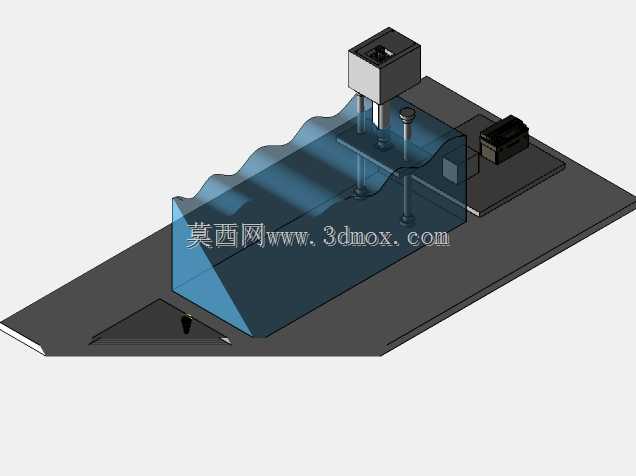

这套装置面向海洋波浪能开发的实验室原理验证场景搭建，核心用途是模拟近岸波浪起伏的动能捕获过程，完成波浪能到机械能再到电能的转换路径演示，为小型波浪发电装置的结构迭代提供直观的测试载体。从整体安装边界来看，整套装置集成在一块长方形木质安装基板上，基板作为所有功能模块的定位基准，边缘预留了足够的紧固件安装孔位，可直接固定在实验台架上，不需要额外制作适配底座，整体外轮廓方正，占用实验台面积适中，适合高校新能源实验室、小型海洋能研发工位的日常演示与原理测试使用。装置核心的波浪模拟舱采用透明围板结构，设计时特意选用高透明材质制作舱体侧壁，一方面可以清晰观察内部波浪的起伏状态、能量捕获机构的运动轨迹，方便调试时判断机构与波浪的耦合匹配度，另一方面透明围板的密封结构经过专门设计，可容纳模拟水体长时间循环而不发生渗漏，围板顶部做了翻边强化处理，避免水体波动时溅出舱外。能量捕获机构布置在舱体内部，通过垂直导向的传动杆与顶部的能量转换模块连接，能够随波浪的上下起伏做往复直线运动，将波浪的波动动能转化为传动杆的往复机械能，传动杆与舱体顶部的配合处设置了导向衬套，既可以降低往复运动的摩擦阻力，也能避免传动过程中出现卡滞、偏磨的问题。能量转换输出模块安装在舱体顶部的支架上，可将传动杆输入的往复机械能转化为旋转机械能，最终驱动发电单元输出电能，模块外侧设置了防护壳体，避免运动部件外露造成安全隐患。在波浪模拟舱的一侧基板上，布置了独立的波浪驱动单元，可通过调节输出参数模拟不同波高、不同频率的波浪工况，匹配不同海况下的能量捕获测试需求；舱体另一侧的基板上则安装了测控模块，集成了参数显示、输出调节、数据采集的相关组件，可实时显示发电输出的电压、电流参数，也能通过调节负载大小测试装置在不同工况下的发电效率，测控模块旁还设置了状态指示灯，可直观显示装置的运行状态。整套装置的结构布局遵循功能分区的设计思路，将水体模拟、能量捕获、动力驱动、测控输出四个功能模块沿基板长度方向依次排布，各模块之间的连接管线沿基板边缘布置，既避免管线干涉运动部件，也方便后期的拆装维护。在设计细节上，所有与水体接触的结构件都做了防腐蚀处理，适配长期接触水体的使用场景，各运动副都预留了润滑注油位置，可在不拆解主体结构的情况下完成日常维护保养，装置的整体重心落在基板中心区域，运行过程中不会因为机构往复运动出现晃动、侧倾的问题，稳定性满足实验室长时间连续运行的要求。
