户外静音式柴油发电机组结构设计

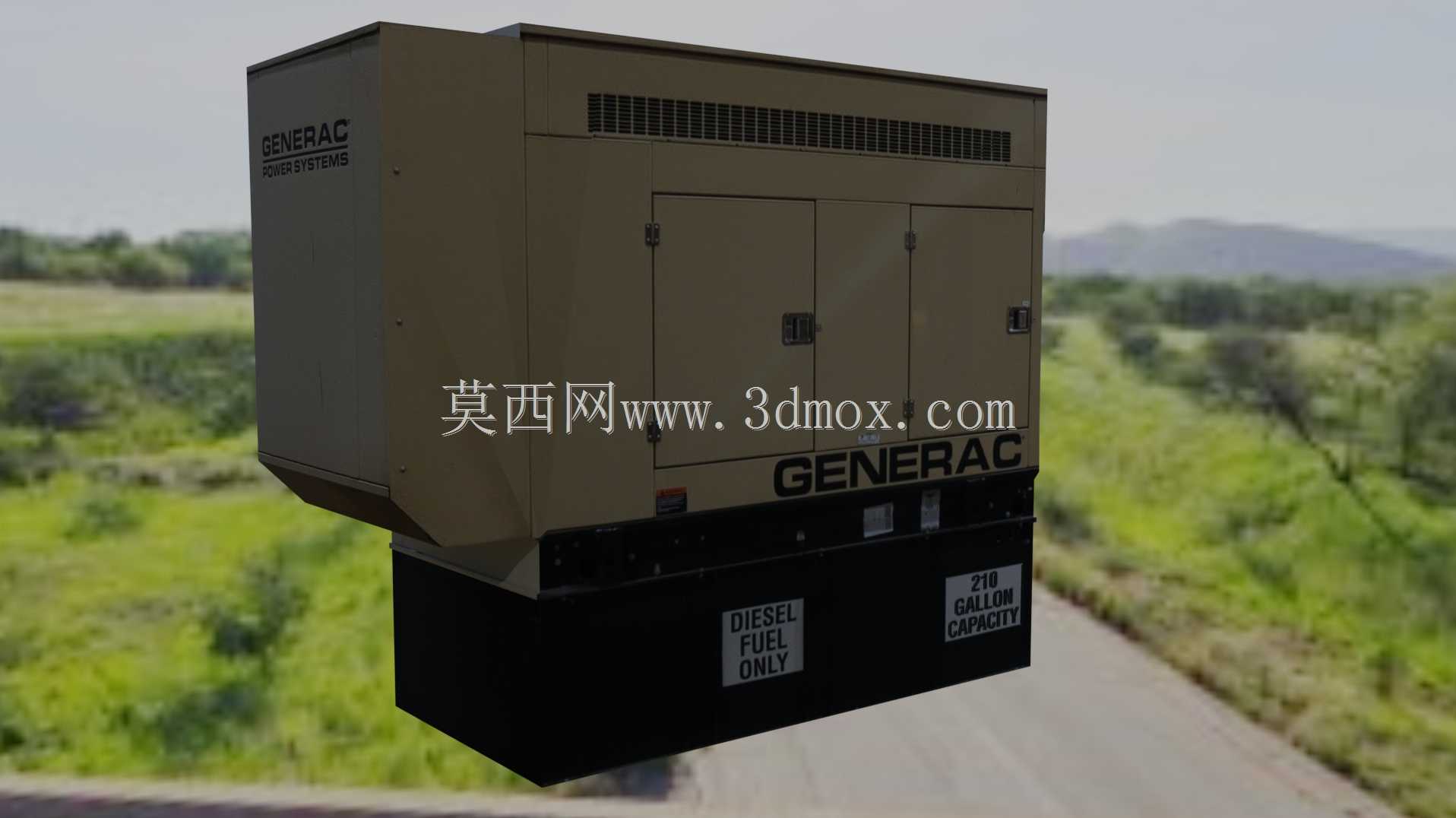

在商业综合体、数据中心、野外施工营地、偏远厂区的供电保障体系里，这类封闭式柴油发电机组是核心的备用供电载体，区别于开架式机组，全封闭外罩的结构设计首先解决了户外部署的防护痛点，从结构设计的角度看，外罩采用模块化钣金拼接结构，所有拼接缝隙处都设计了内嵌式密封胶条安装位，能够满足户外露天部署时的防雨、防尘要求，防护等级可适配多数非极端恶劣的户外场景，不需要额外搭建专用机房，大幅降低现场部署的土建成本。机组下部集成了一体式燃油箱，从结构布局上看，油箱直接作为机组的安装底座，一方面降低了整机的重心高度，提升户外放置时的抗风稳定性，另一方面缩短了燃油供给管路的长度，减少管路接头数量，降低燃油渗漏的风险点，油箱侧面预留的油位观察窗、加油口、排污口都做了外凸式的防护边设计，避免日常巡检、维护操作时磕碰损坏接口部件。上部的机组舱内部，预留了柴油机、发电机、散热系统、控制模块的安装定位基准，所有安装位都设计了对应的减震垫安装槽，动力部件与外罩底座之间通过橡胶减震垫实现软连接，能够有效抵消机组运行时产生的高频振动，避免振动传递到外罩引发结构共振，同时降低运行时的结构传导噪音。外罩正面的检修门采用双开门结构，门体与门框之间设置了多点式锁扣，日常运行时锁闭后能够保证密封性能，需要维护时可以完全打开，直接接触到内部的机油加注口、空气滤芯、控制接线端子等日常维护部件，不需要拆解整个外罩结构，大幅缩短现场维护的操作时间。外罩上部通长设计的通风格栅是散热系统的进风通道，格栅采用斜向百叶结构，在保证通风面积满足散热需求的前提下，能够阻挡雨水直接溅入舱内，同时格栅内侧预留了消音棉的安装空间，配合舱壁内侧满贴的阻燃消音材料，能够将机组运行时的进气噪音、机械噪音阻隔在舱内，实现低噪音运行，满足居民区、商业区域周边部署时的噪音限值要求。从安装边界的尺寸设计来看，整机的长宽高比例经过优化，底座的安装孔位按照通用的机组安装混凝土基座尺寸预留，现场安装时只需要将机组吊装到预先浇筑好的水平基座上，对齐孔位固定减震地脚即可完成主体安装，不需要额外做结构改装。外罩侧面预留了排烟管的伸出接口、电缆出线接口，接口位置都做了密封处理，排烟接口处预留了消音器的安装空间，用户可以根据现场的排烟走向要求适配对应的排烟管路，电缆出线口预留了格兰头的安装位，能够根据电缆的线径选择适配的密封格兰，保证出线位置的防护性能。在结构建模的过程中，所有钣金件的折弯半径、焊接预留量都按照实际钣金加工的工艺要求设置，外罩的各个门板、侧板都设计了对应的定位折边，装配时可以通过折边快速定位，降低装配时的对位难度，提升生产装配的效率。这类机组的实际应用场景覆盖极广，在市政项目的临时供电、通信基站的备用电源、中小型工厂的停电应急保障、商业活动的临时供电场景中都能适配，全封闭的结构设计让机组可以直接部署在室外空地、建筑屋顶、厂区边角位置，不需要占用室内空间，同时静音结构能够避免机组运行时的噪音干扰周边的正常生产生活。从结构强度的角度看，外罩的钣金厚度经过受力校核，顶部能够承受常规的积雪载荷，侧面能够抵御常规的风力冲击，底座的油箱结构经过满焊处理，同时做了渗漏测试，保证长期带油存放时不会出现渗漏问题，油箱底部的排污口位置设计了一定的倾斜角度，方便日常维护时排空油箱底部的沉积杂质，避免杂质进入燃油系统造成油路堵塞。机组的吊装位设置在底座的四个角点，吊装时的受力点直接作用在底座的承重结构上，不会对外罩的钣金部件造成拉扯变形，吊装位做了加厚处理，能够承受整机满油状态下的总重量，满足现场吊装转运的安全要求。
