紧凑型高压柱塞式液压油泵结构设计

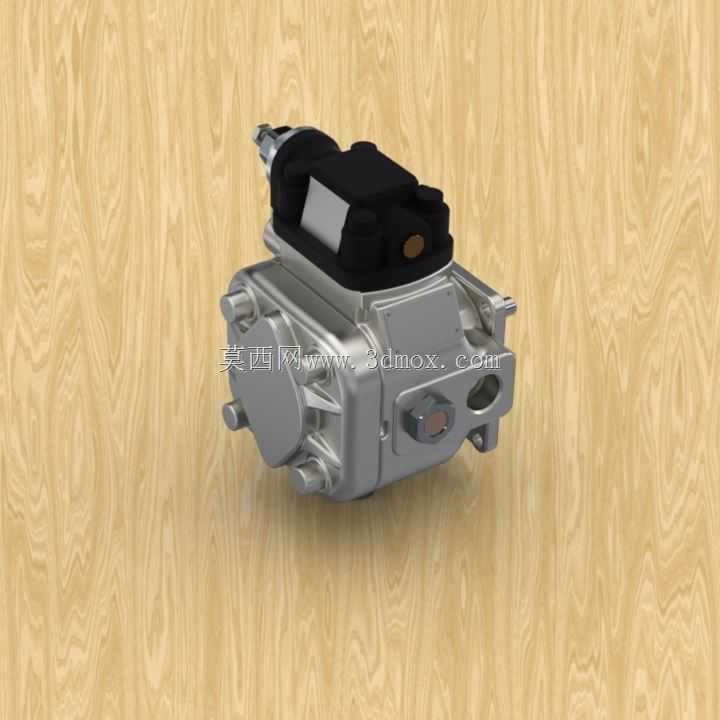

这款柱塞式液压油泵的三维结构，在设计之初就瞄准了中小功率液压系统的紧凑安装需求，常见于小型工程机械的辅助液压回路、农用机械的液压执行单元、工业设备的夹紧与进给液压站这类对安装空间有严格限制的场景。从实际使用角度出发，该泵作为液压系统的动力核心，负责将原动机输入的旋转机械能转化为液压油的压力能，为后续的油缸、液压马达等执行元件提供稳定的压力油源，可适配矿物基液压油作为工作介质，常规工况下额定工作压力覆盖中高压区间，能满足多数移动设备与固定式液压站的动力输出要求。

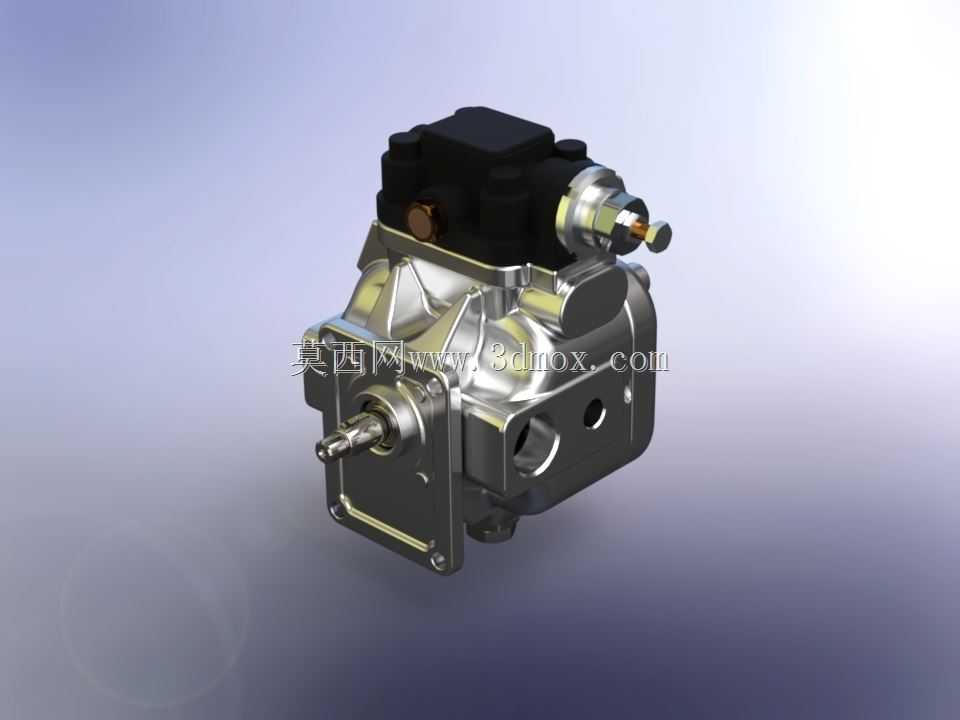

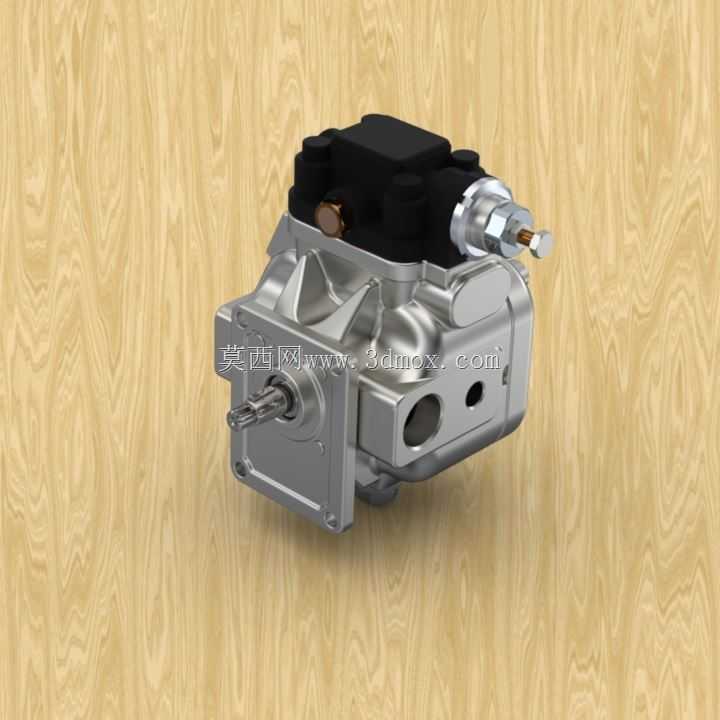

结构设计上，泵体采用一体化压铸铝合金壳体，在保证壳体强度与耐压能力的前提下，尽可能压缩了整体体积，壳体表面预留的加强筋结构并非冗余设计，一方面可以提升壳体在高压工况下的抗变形能力，避免油压脉动带来的壳体共振，另一方面也能增大壳体散热面积，帮助泵组长时间工作时散出内部摩擦产生的热量。泵的输入轴采用双轴承支撑结构，输入端伸出壳体的轴段设计有标准平键连接位，可直接通过联轴器与电机、内燃机等原动机输出端对接，轴端的密封结构采用组合式油封，能有效防止泵内液压油泄漏，同时阻挡外部粉尘、水汽进入泵体内部污染油液。

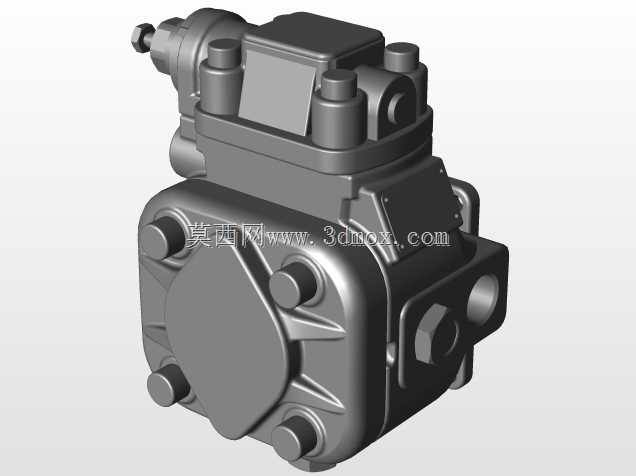

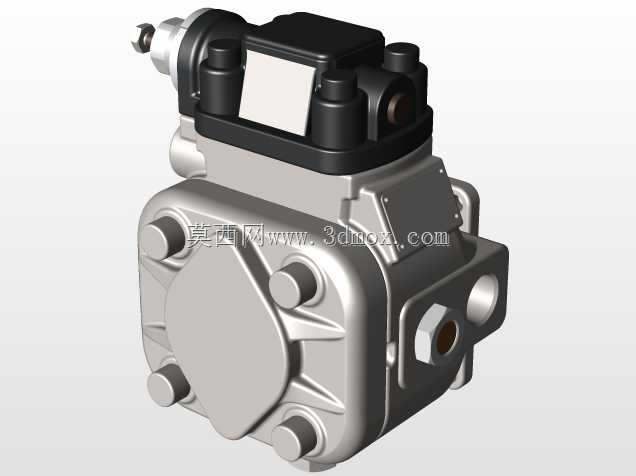

泵体上部的黑色集成阀组块是设计的核心亮点之一，将进油单向阀、出油单向阀、压力溢流保护结构都集成在同一个阀块内，省去了外部管路连接的空间，也减少了外接管路带来的泄漏点，阀块上预留的油口可直接通过标准液压接头与系统管路连接，进油口与出油口的位置设计在壳体侧方，能适配不同安装方向的管路排布需求，避免安装时与周边设备部件产生干涉。从安装边界来看，泵体底部设计有标准化的安装法兰，法兰上的安装孔位按照行业通用安装尺寸设计，可直接固定在液压站的安装支架或者原动机的法兰端面上，整体外形的最大轮廓尺寸控制得十分紧凑，安装时仅需要预留输入轴对接空间、管路接头操作空间以及少量的散热间隙即可，不需要额外预留过大的检修空间，日常维护仅需要定期检查轴封泄漏情况、通过阀块上预留的测压接口检测输出压力是否稳定即可。

内部的柱塞组件采用斜盘式结构设计，斜盘角度经过优化，在保证输出流量满足设计要求的前提下，尽可能减小了柱塞的往复行程，降低了柱塞与缸体之间的摩擦损耗，同时缸体与配流盘的配合面采用高精度研磨加工，能减少高压油的内泄漏，提升泵的容积效率。泵体侧方预留的两个工艺孔，一个是泵壳内部的泄油通道接口，可将内部泄漏的液压油引回油箱，另一个是油液注油与排气接口，初次启动泵时可通过该接口排出泵腔内的空气，避免泵启动时出现吸空、气蚀的问题，延长内部元件的使用寿命。
