格兰富三泵组合供水泵站结构设计

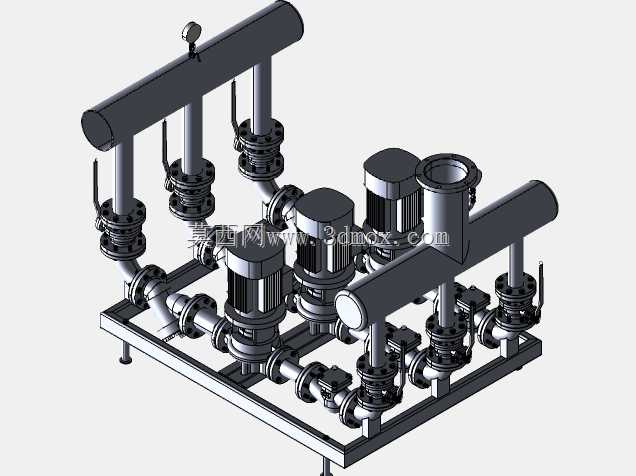

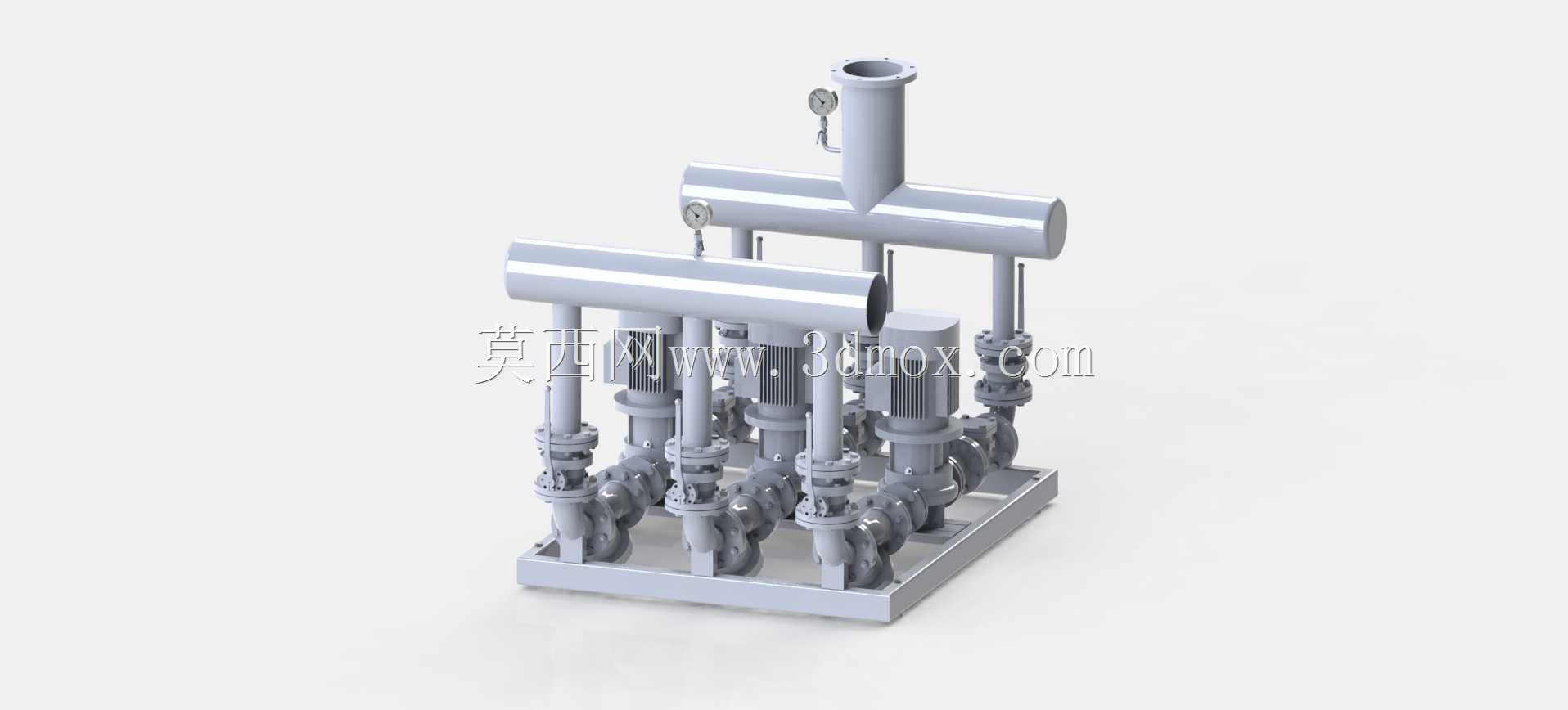

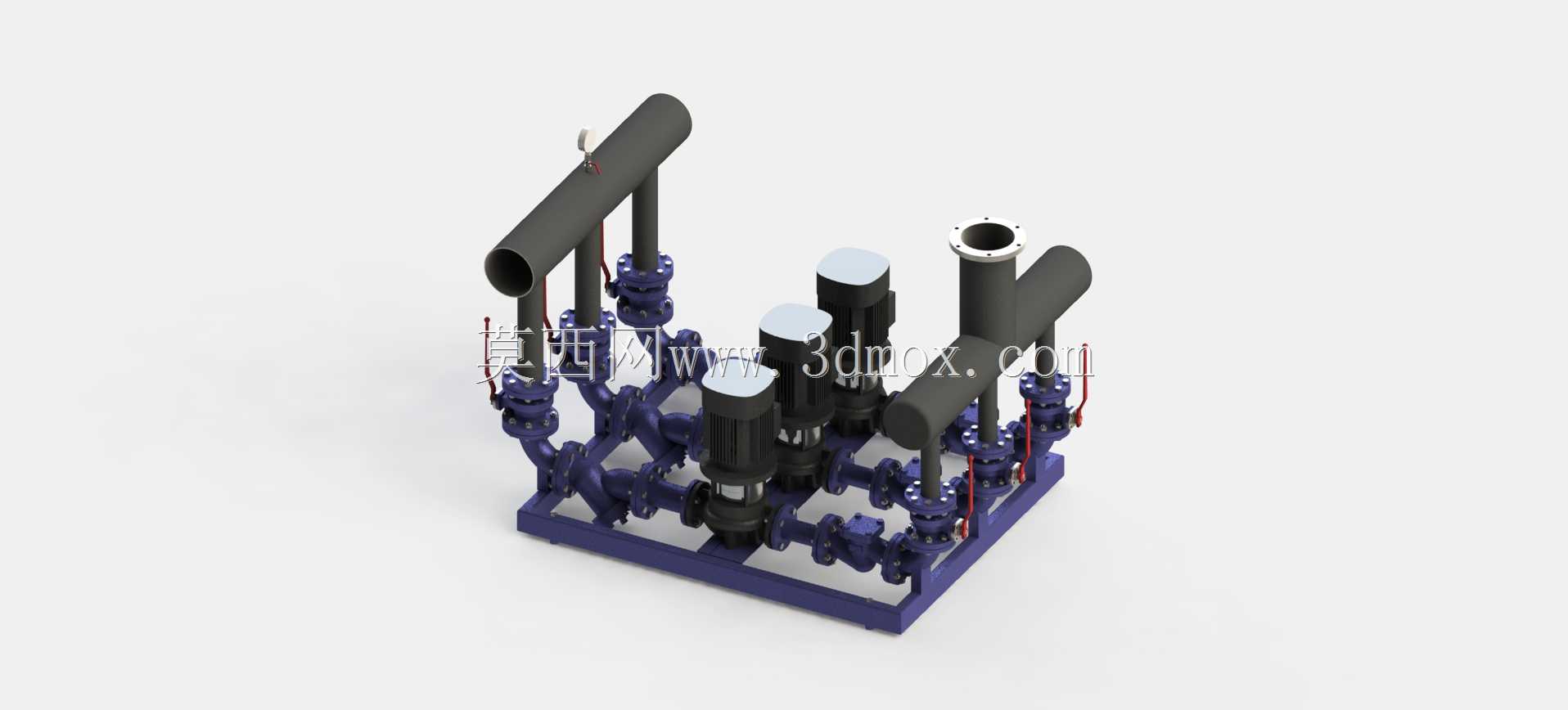

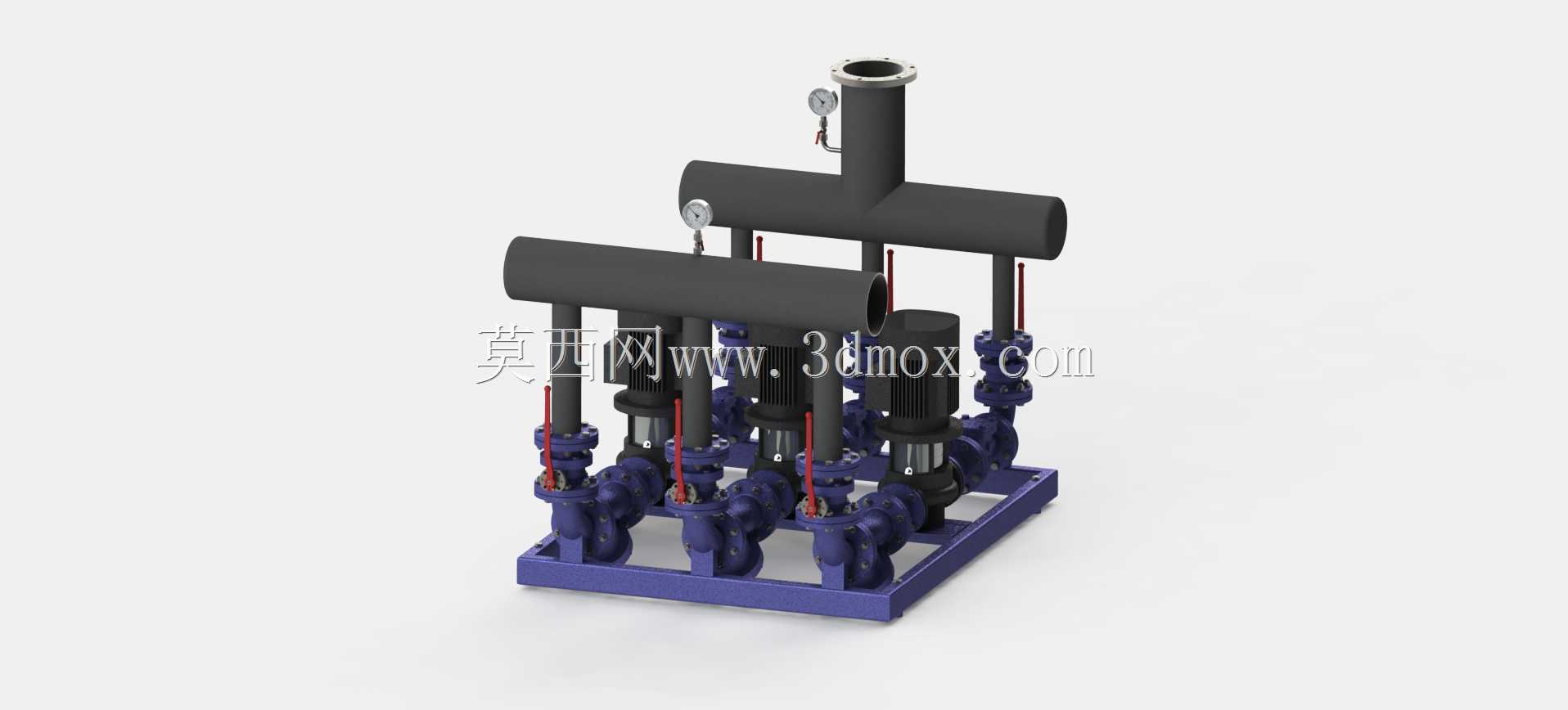

这套集成式泵组的设计，最初是针对商用建筑二次供水、工业循环水增压这类需要连续稳定流体输送的场景做的方案，区别于单泵直连的简易配置，三台泵并联的布局从根源上兼顾了流量冗余与运行可靠性。做结构排布的时候最先敲定的是共用底座的集成形式，没有采用分散安装的思路，所有泵体、阀门、连接管路都预装在同一个型钢焊接底座上，底座上预留的地脚安装孔位统一对齐，现场安装时只需要对接进出水主管与供电线路即可，省去了现场逐台找正、配管的大量工时，也避免了现场安装误差带来的管路应力问题。进出水主管路采用上下分层的布局，进水端汇流管与出水端汇流管分别布置在泵组的两侧上方，每台泵的进出口都独立配置了截止阀与止回结构，单台泵需要检修维护的时候，只需要关闭对应支路的阀门就能隔离作业，不用关停整个泵站的运行，不会中断下游的流体供应，这点在连续生产的工业场景、高层住宅供水场景里尤为重要。泵体选用立式多级离心泵的构型，本身立式结构的占地投影面积更小，三台泵沿底座长度方向等距排布，相邻泵体之间预留了足够的操作空间，日常巡检时可以很方便地查看泵体运行状态、操作阀门手轮，后期更换机械密封、轴承这类易损件的时候也有足够的拆装空间，不会出现工具伸不进去、部件拆不下来的问题。管路连接全部采用法兰对接形式，密封面的加工精度在建模时就做了公差匹配，避免现场安装时出现密封面错位导致的渗漏问题，管路上预留的仪表接口位置也做了统一规划，后续加装压力传感器、温度传感器的时候不需要额外在管路上开孔焊接。整个泵组的重心经过校核，全部落在底座的支撑范围内，运输和吊装过程中不会出现侧翻风险，底座下方预留的减震器安装位，可以根据现场工况选配橡胶减震器或者弹簧减震器，隔绝泵组运行时的振动传递到建筑结构或者相连管路上。设计时也考虑了运行逻辑的匹配，三台泵可以根据实际用水流量的变化自动切换运行台数，小流量时单泵运行，大流量时两台甚至三台同时启动，还能设置泵组轮流运行的时长，避免单台泵长期连续运行导致的磨损不均，大幅延长整套设备的整体使用寿命。
