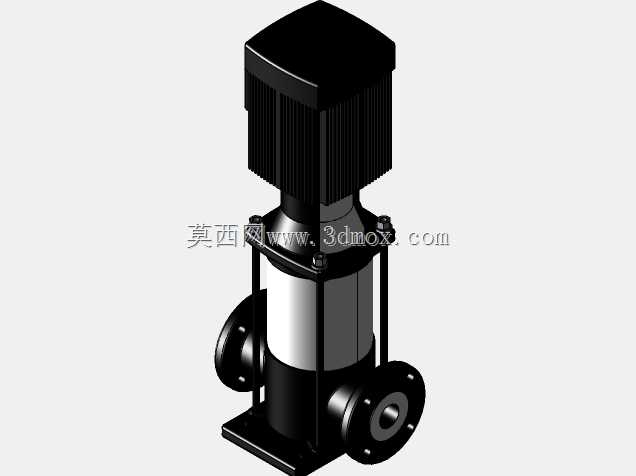

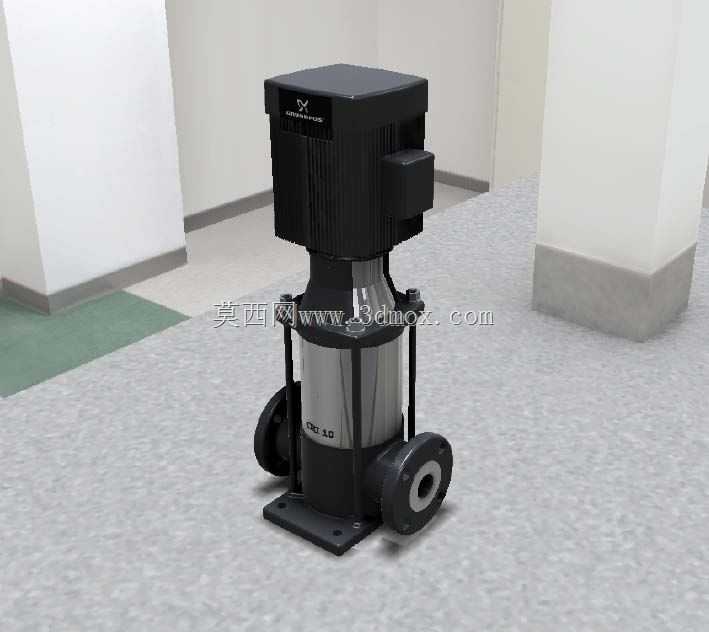

格兰富CRI10立式离心多级泵结构模型

这款立式离心多级泵的三维结构还原，完全贴合现场安装与管路对接的实际需求，建模时优先考虑了设备在楼宇供水、工业循环水系统、纯水制备工艺段的适配场景，这类场景普遍对设备占地、运行稳定性、扬程冗余有明确要求，立式结构的选型本身就是为了压缩泵房平面占用空间，让管路排布可以沿垂直方向走管，减少水平管线的弯头数量，降低沿程阻力损失。从功能特性来看，该泵采用多级叶轮串联结构，每一级叶轮与导叶的配合间隙都在模型中做了精准还原，能够实现流体的逐级增压，相比单级离心泵可以在更小的电机功率下实现更高的输出扬程，适合中高层楼宇二次供水、工业生产流程中需要恒定压力输送洁净水体的工况，过流段采用不锈钢材质结构，模型中也区分了上部电机段的铸铁散热壳体、中部过流筒的不锈钢镜面结构、下部进出口法兰的铸铁喷涂结构，材质分区清晰，方便后续做渲染或者结构拆解演示。设计思路上，建模时严格遵循了该系列泵的安装边界要求，底部安装底座的螺栓孔位间距、进出口法兰的通径与螺栓孔分布圆尺寸、顶部电机接线盒的朝向预留空间都做了1:1还原，进出口采用水平侧进侧出的结构，对接管路时不需要额外加装弯头改变走向，能直接与水平敷设的管路法兰对接，减少安装时的配管工作量。设备上部的电机段采用风冷散热结构，外壳的散热筋条做了等距还原，保证后续做装配仿真时，电机与泵体的连接同轴度、联轴器的安装空间都符合实际装配要求，不会出现结构干涉。中部的拉杆结构将多级泵的泵段、进出水段、电机连接座牢牢拉紧，模型中还原了四根周向均布的拉杆结构，能够直观展示泵体的承压固定逻辑，下部的排气、排污接口位置也做了准确预留，方便现场安装后做排气调试、后期维护时排空泵腔内积液。对于做泵房布局设计的工程师来说，这个模型可以直接导入装配环境，核对设备与周边管路、阀门、控制柜的安全间距，不需要再额外核对安装尺寸，也能用于设备运维培训时的结构拆解演示，让运维人员直观理解叶轮级数与扬程的对应关系、过流部件的装配顺序，减少现场拆装的失误概率。
