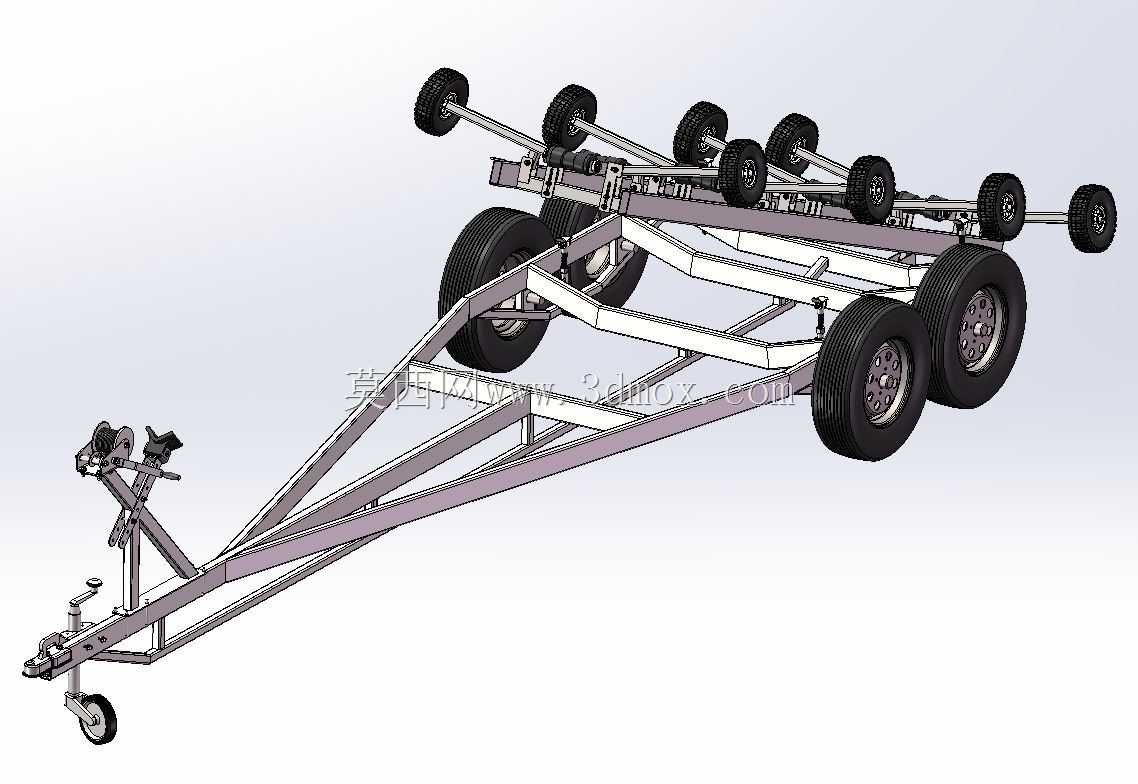

适配Flipper700型船用拖运拖车结构设计

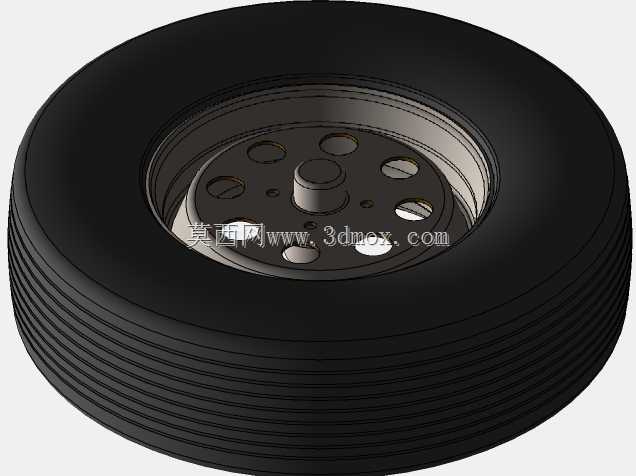

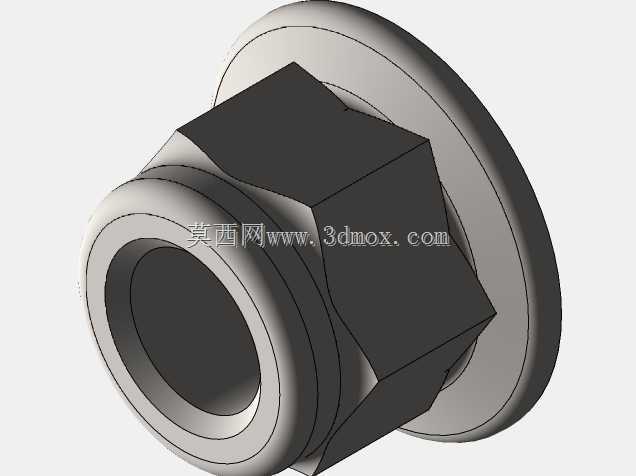

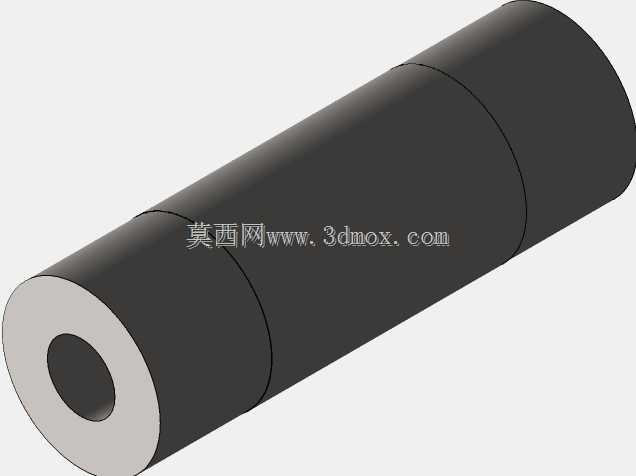

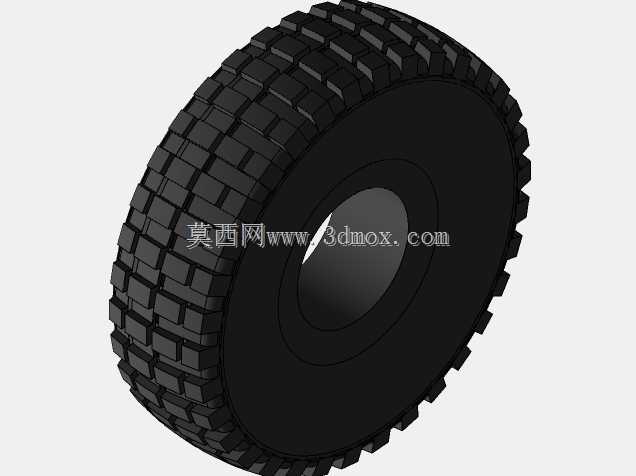

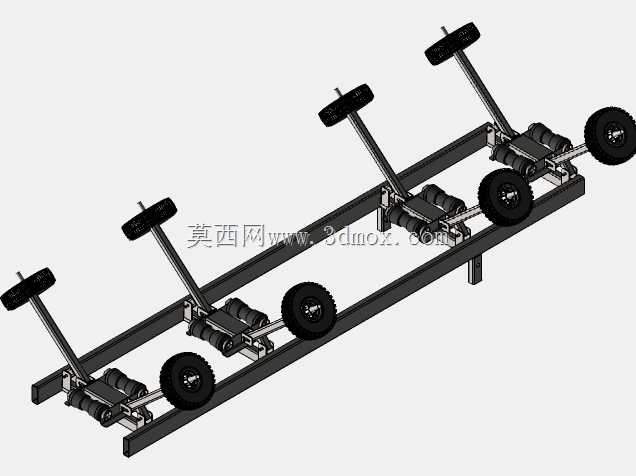

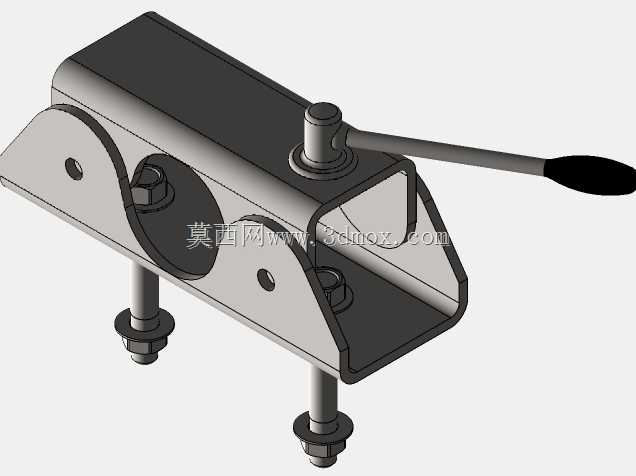

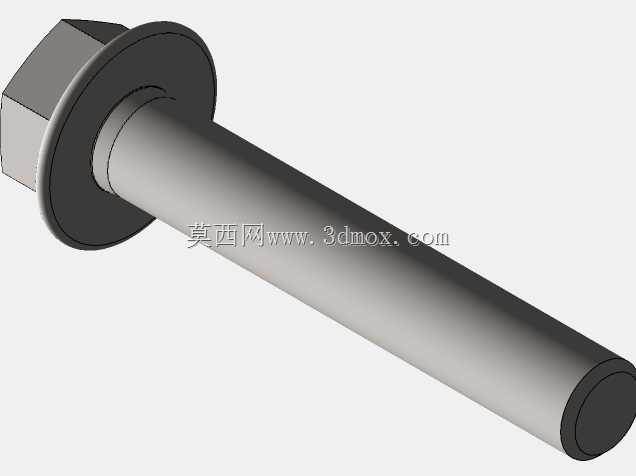

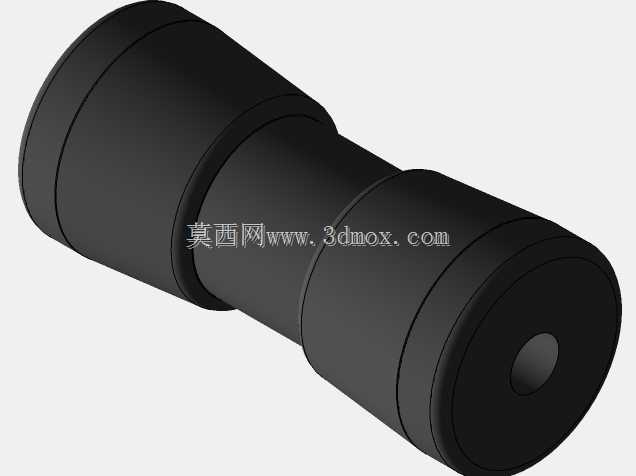

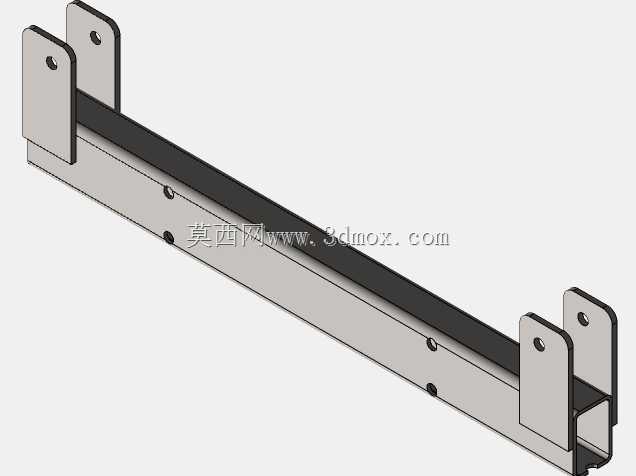

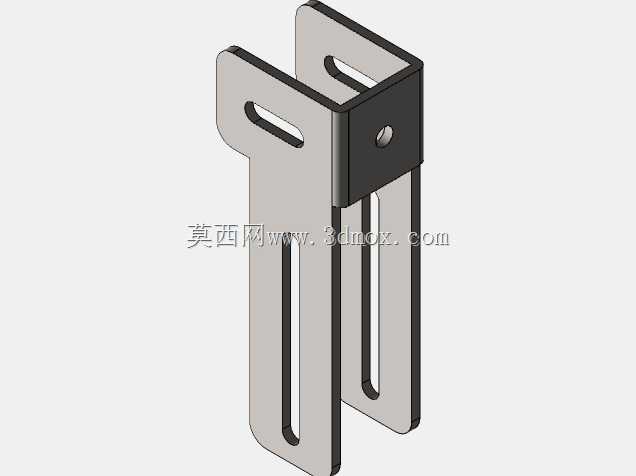

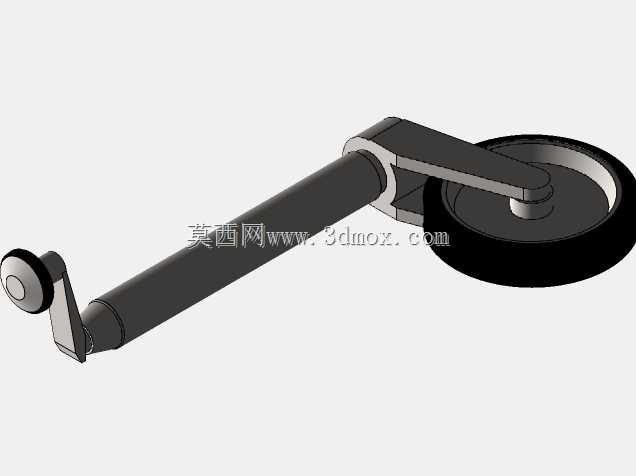

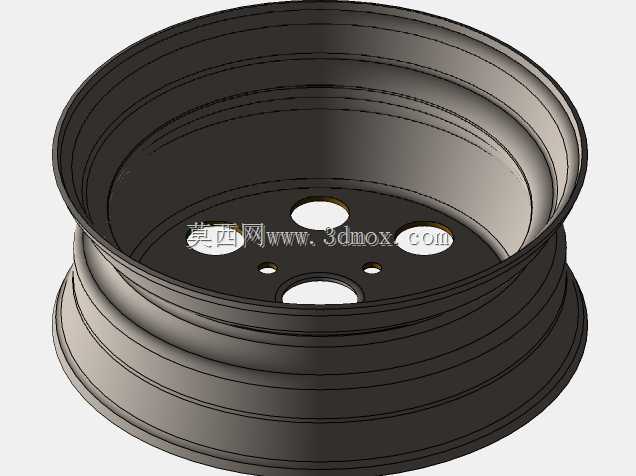

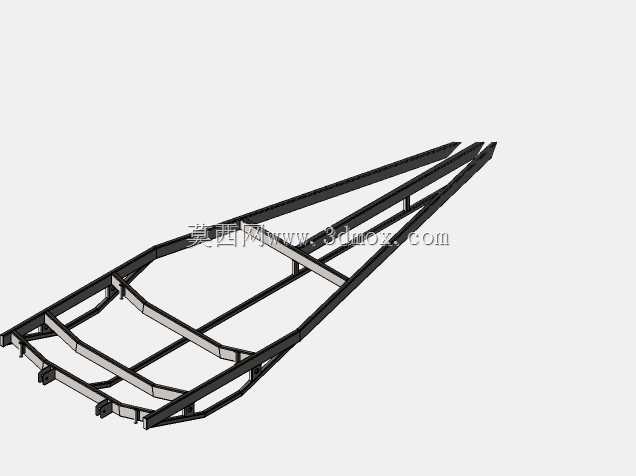

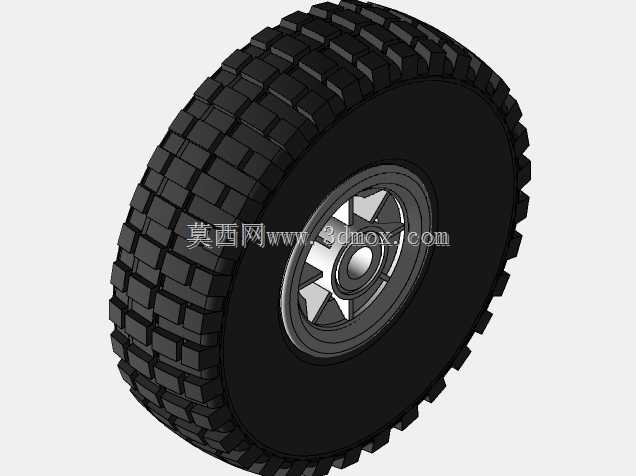

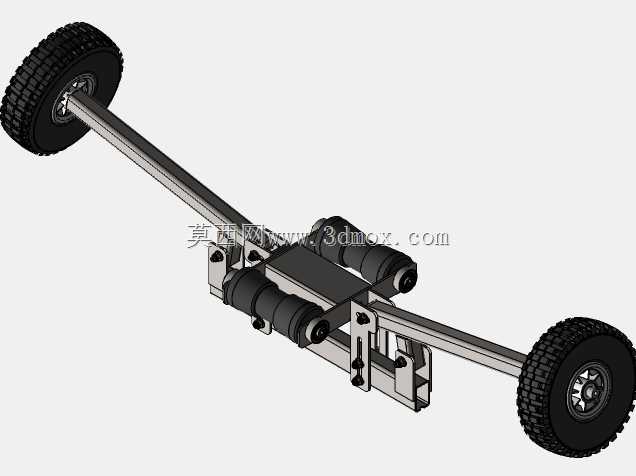

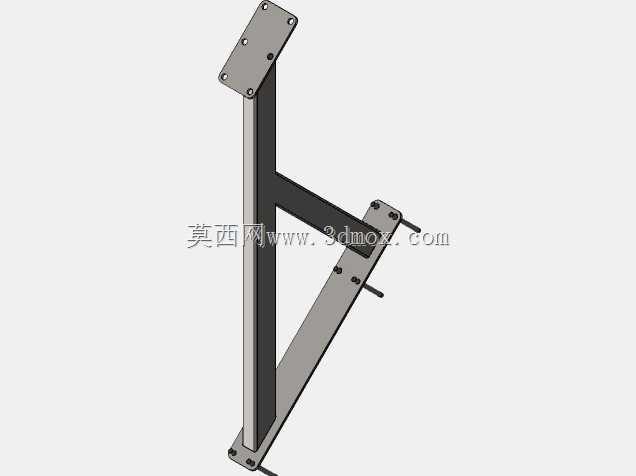

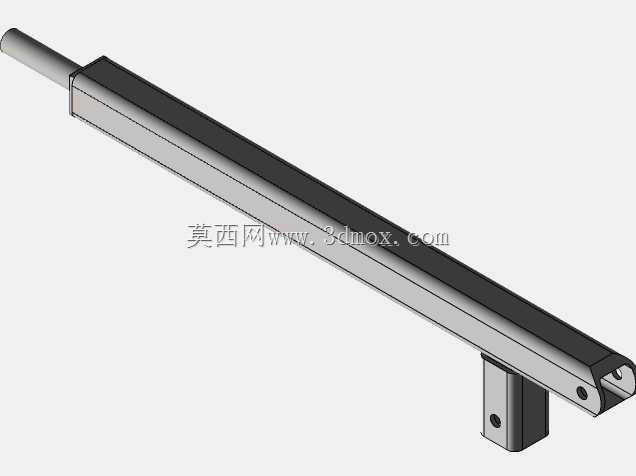

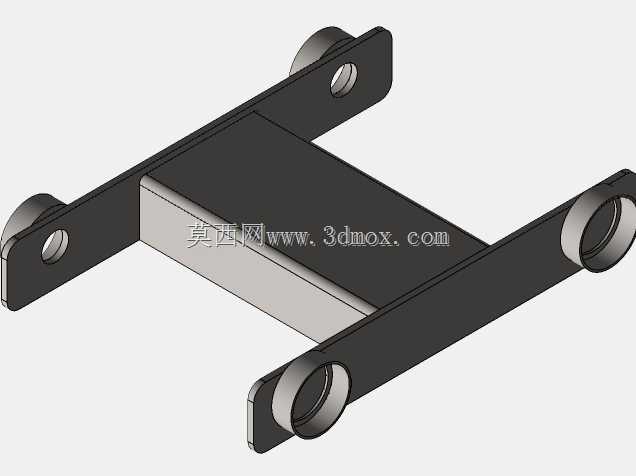

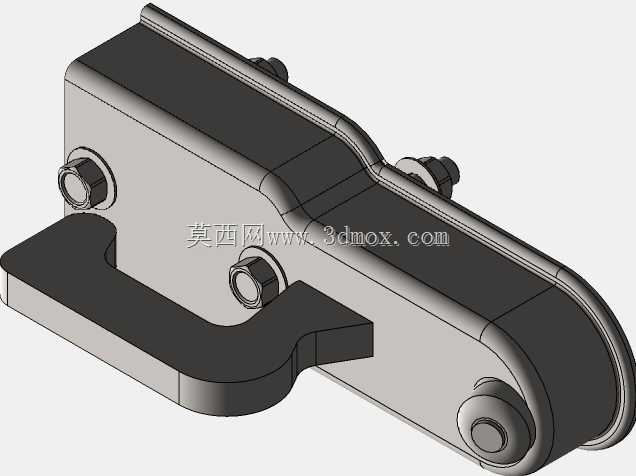

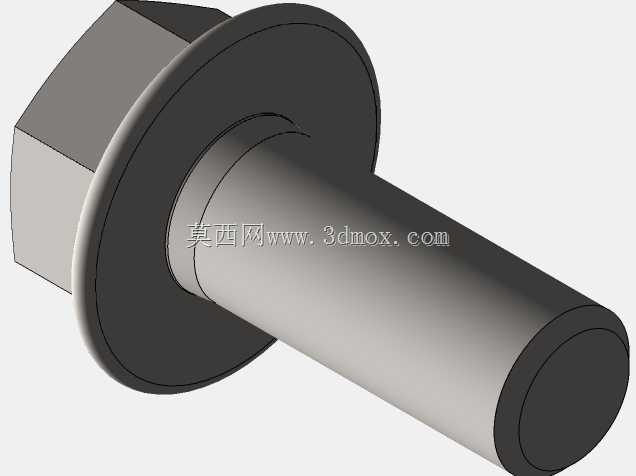

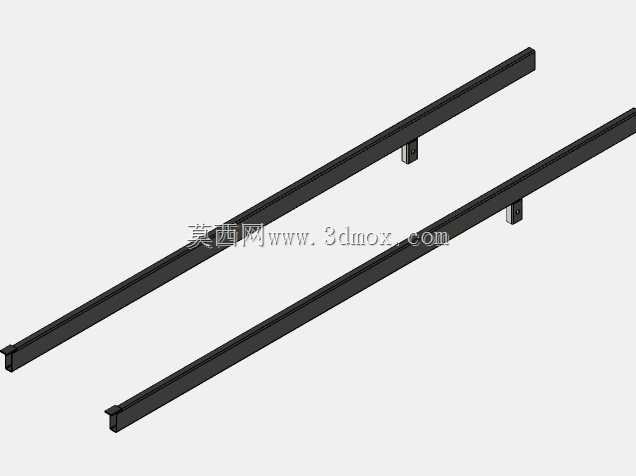

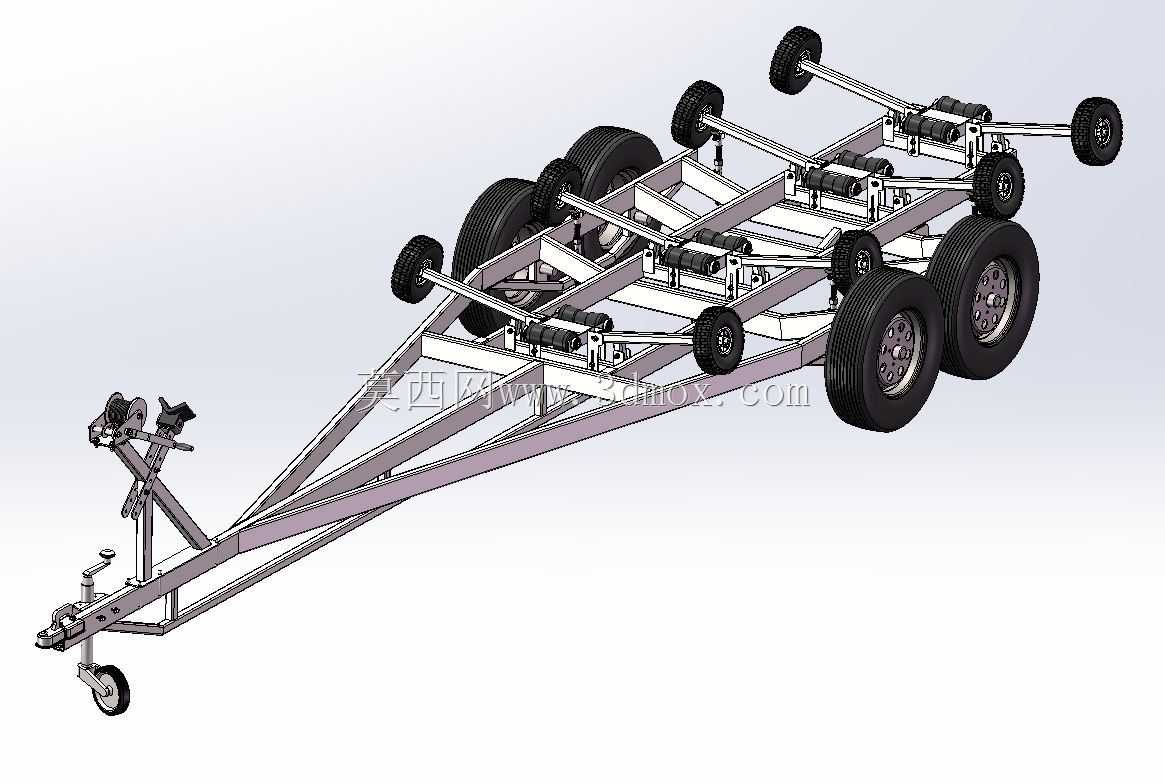

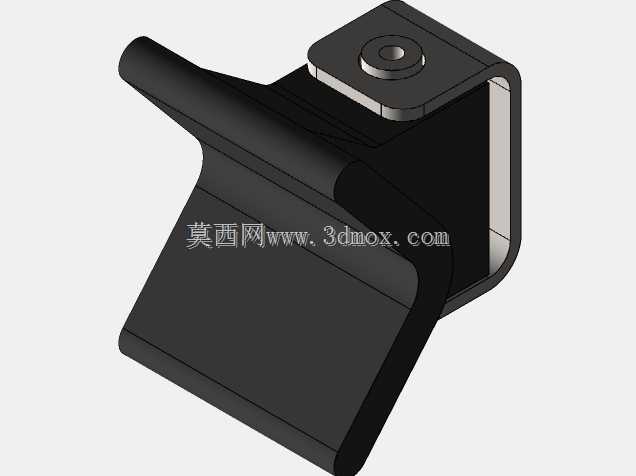

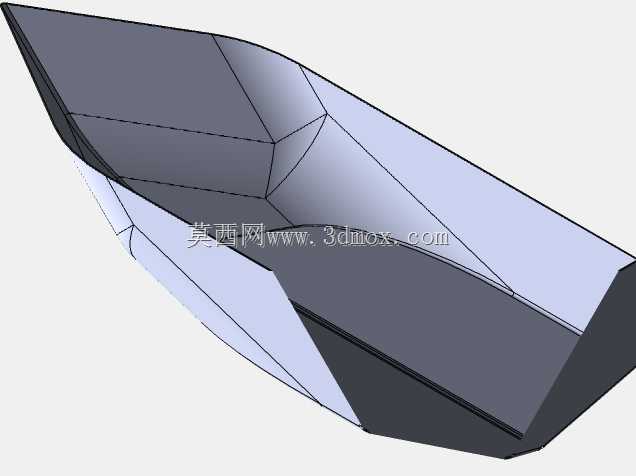

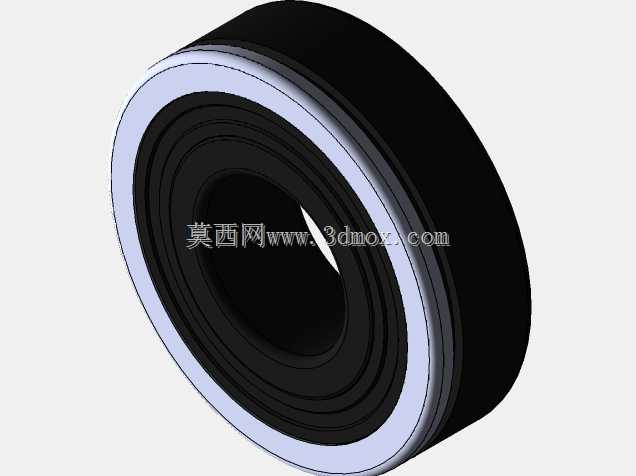

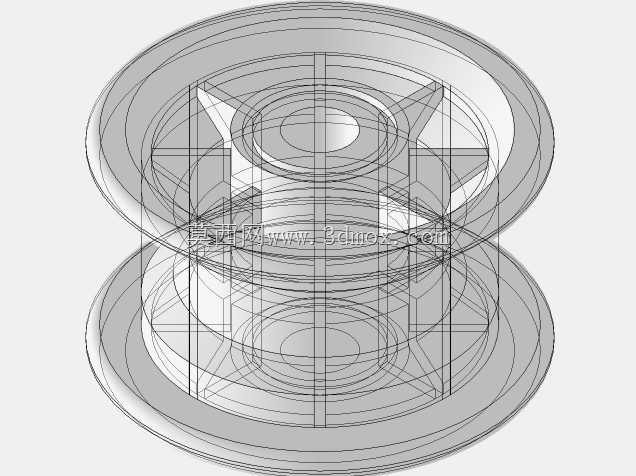

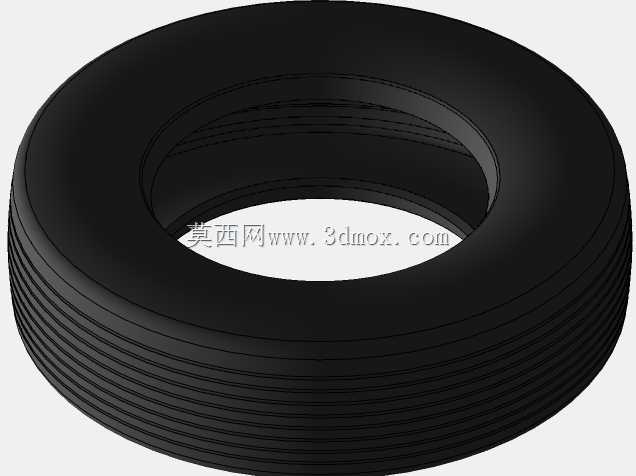

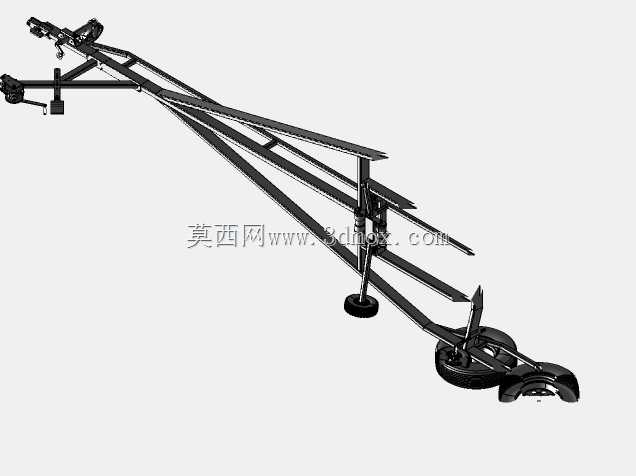

在近岸游艇码头、内河小型船舶运维场景中，船用拖车是衔接陆地存放与水域航行的核心转运载体，本次设计的拖运结构专门针对长度7.5米级、整备质量3吨以内的小型休闲船舶适配，对应匹配Flipper 700型号船型的底部轮廓与支撑点位，解决小型船舶上下水、陆地短距离拖运、厂区移位存放的实际作业需求。从实际作业工况出发，该拖车的承载框架采用纵梁贯通式结构布局，主纵梁沿船体长度方向布置，对应船体龙骨的受力位置设置主支撑点，避免船体局部应力集中造成外壳形变，横梁则根据船底的弧度变化做分段式高度适配，每处支撑点位都预留了柔性垫块的安装位置，可贴合玻璃钢船体的曲面外形，避免硬接触造成的漆面损伤或结构压痕。设计过程中优先考虑拖运状态的稳定性，轮组布局采用宽轮距设置，匹配船体最大宽度的边界尺寸，拖行过程中减少侧倾风险，牵引连接端设置可调节高度的拖挂接口，可适配不同吨位的牵引车辆后挂点高度，无需额外加装转接结构即可完成对接。针对上下水作业的涉水工况，所有承载结构件的连接位置都做了防松设计，轮组的密封结构可满足短时间浅水浸没的作业要求，避免涉水后轴承锈蚀、连接螺栓松动的问题。框架尾部设置导向定位结构，船舶倒车靠位时可顺着导向斜面滑入支撑位，无需额外吊装设备即可完成船体与拖车的对位，单人即可完成上下水的辅助对位操作，大幅降低小型船舶转运的人力成本。支撑点位的横向间距可在一定范围内调节，除了适配目标船型外，也可兼容同尺寸级别的其他小型船体，提升设备的通用适配性。整个结构的安装边界严格控制在对应船型的外轮廓投影范围内，拖行过程中不会出现结构外凸造成的通行阻碍，存放时也可随船体一同停放，减少额外的场地占用。框架上预留了绑带安装挂点，船体就位后可通过多点绑带完成固定，避免拖行过程中船体移位，对应船艏、船艉的位置都设置了限位挡块，纵向限制船体的滑动位移，即使在坡道上下水的倾斜工况下，也能保证船体与拖车的相对位置稳定。
