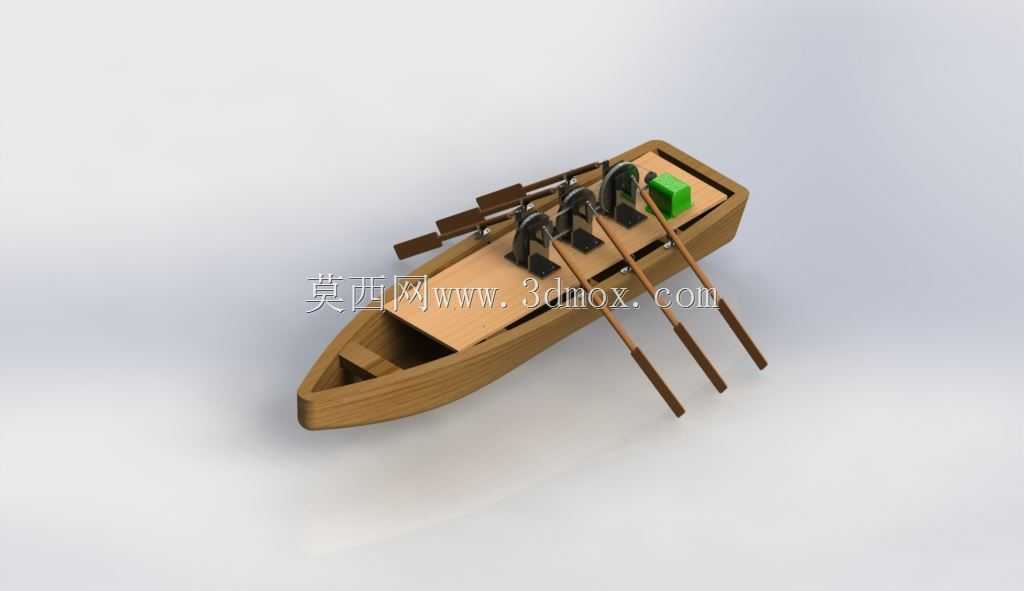

仿木壳三桨联动机械划艇结构设计

这款机械划艇的结构设计，核心围绕小型水面载具的人力替代传动需求展开，在科普教具、小型休闲水面装置的应用场景中，能够直观复现多桨同步划动的运动逻辑，无需复杂的外置动力管线即可实现连续划行动作。从实际用途来看，该结构既可以作为机械原理教学的演示载体，帮助学习者理解曲柄连杆机构的往复运动转换逻辑，也可经过防水密封处理后作为小型水面玩具的核心承载结构，适配静水池塘、室内展陈水槽等浅水环境使用。

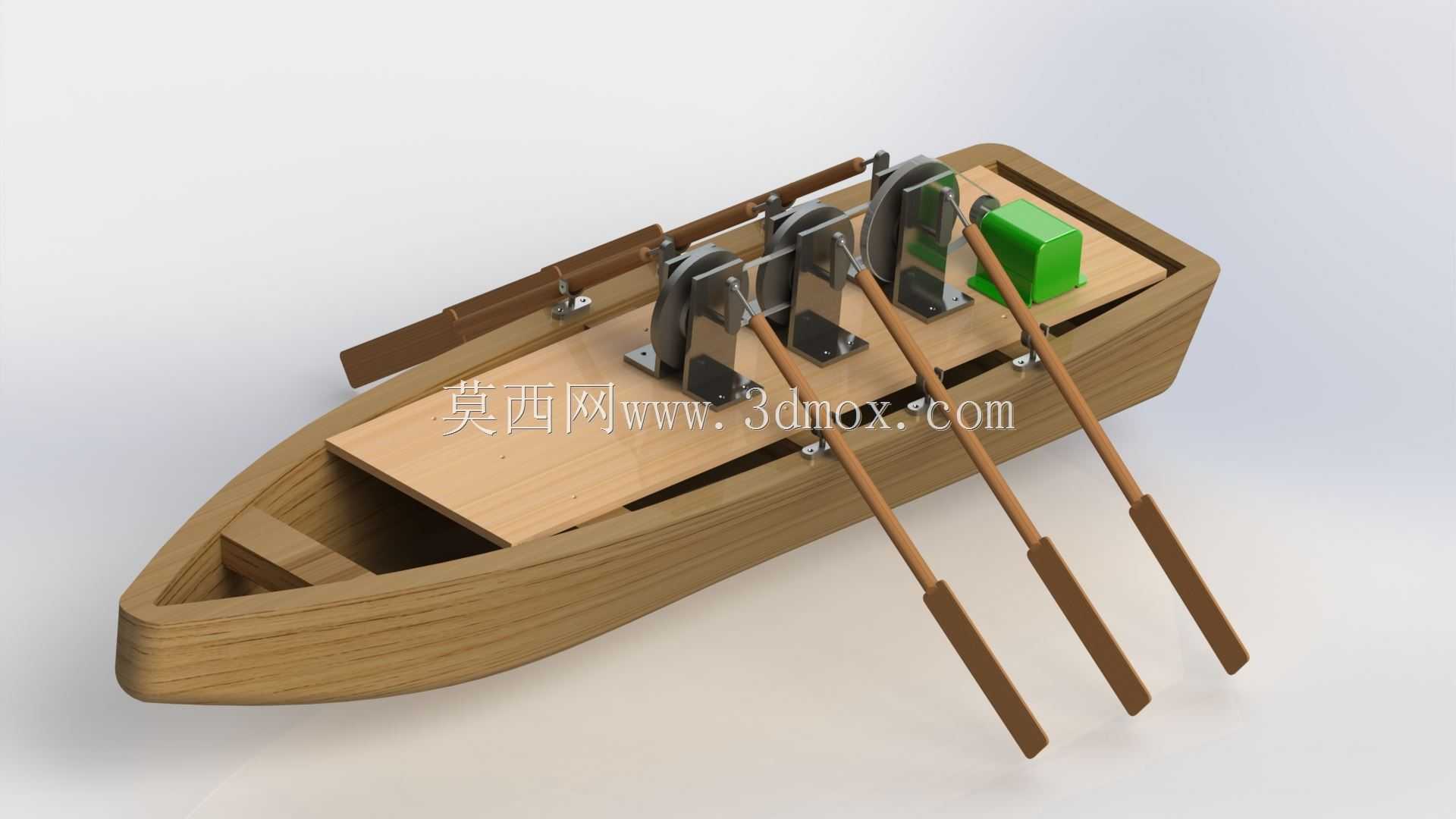

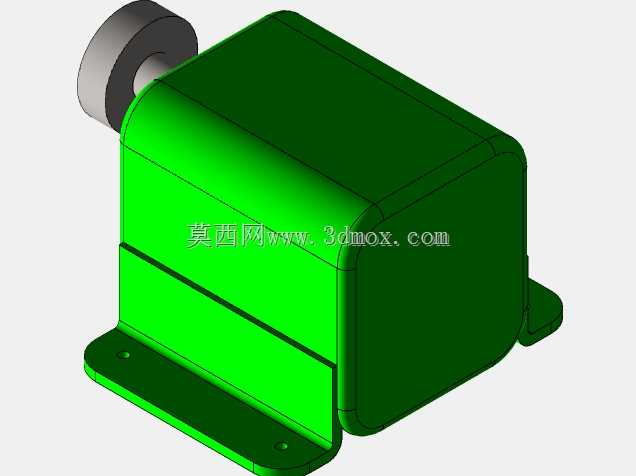

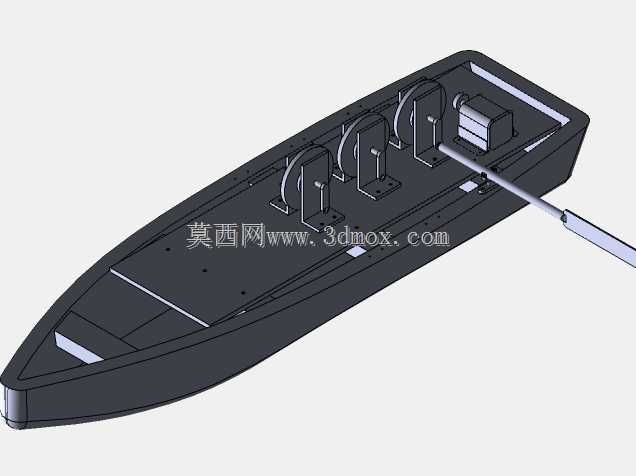

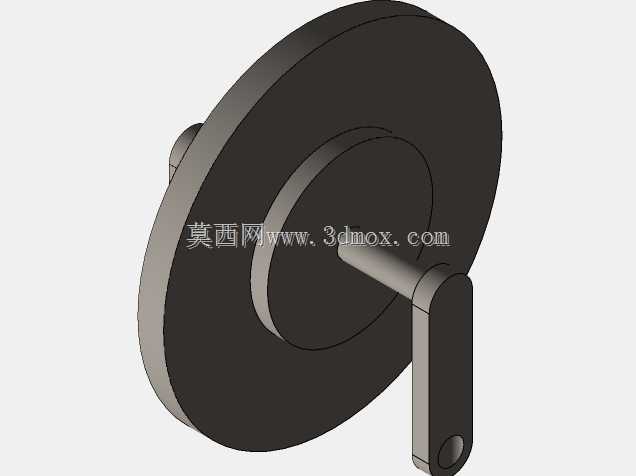

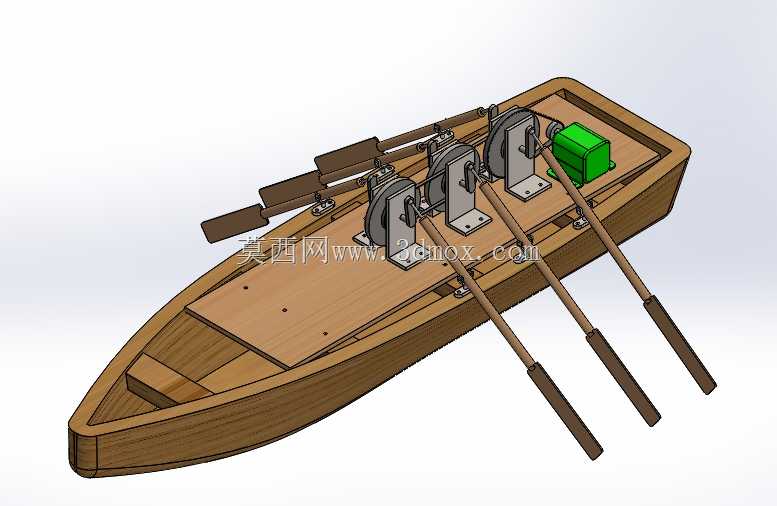

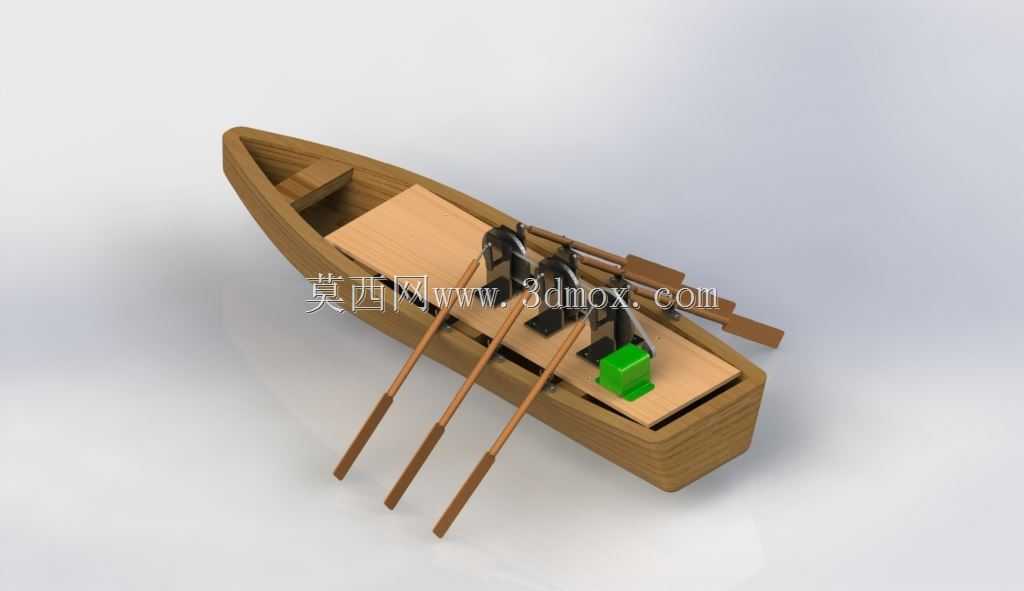

功能特性上，整套传动机构布置在船体中部的木质安装平板上，三组桨叶通过独立的连杆与上方的曲柄转轴连接，转轴端预留了动力输入接口，可适配小型减速电机或者手动摇柄输入扭矩，转动过程中三组桨叶会按照固定相位差依次完成入水、划动、出水、回位的循环动作，避免单组桨叶划动带来的船体侧偏问题，船体尾部预留的方形安装位可固定动力模块或者配重块，调整整船的重心位置，保证划行过程中的姿态稳定。

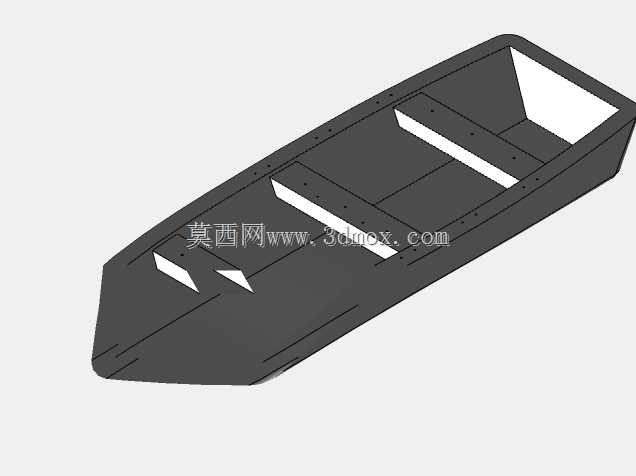

设计思路层面，船体外壳采用仿实木拼接的流线型造型，船首做了圆弧收窄处理降低行进阻力，船身内部设置了横向加强筋，既可以提升薄壁船体的结构刚性，也能作为内部安装板的支撑定位结构，避免传动机构运行过程中出现安装板晃动的问题。传动部分的支架采用立式安装结构，将转轴支撑在距离安装板一定高度的位置，给连杆摆动预留足够的空间，避免桨叶运动过程中与船体边缘、安装板发生运动干涉，每一组桨叶的夹持位置都设置了可调锁紧结构，可根据实际划行需求调整桨叶入水深度，适配不同吃水深度的使用场景。

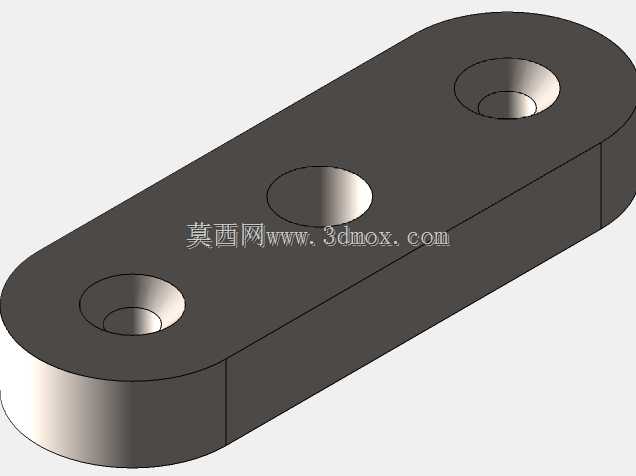

外形尺寸与安装边界上，整船长度控制在适合桌面展陈的比例范围，船身最大宽度满足三组桨叶同时摆动时不会超出船身两侧的安全距离，传动机构的最高点距离安装板的高度不超过船舷上沿，避免外置结构突出影响船体整体外观，中部安装平板的固定孔位按照标准间距设置，可直接替换不同规格的传动组件或者动力模块，船身内部的空余舱室可放置配重电池或者控制元件，不需要额外破坏船体结构进行二次开孔。整套结构的运动副都做了间隙预留，长期运行过程中不会因为木质构件的微小形变出现卡滞问题，桨叶与连杆的连接位置采用销轴固定，磨损后可快速替换零件，降低维护难度。
