32吨级电动轨道运输转向架结构设计

这款轨道运输转向架主要面向厂区内重型物料的定点转运场景，常见于重型装备制造车间、冶金厂区、仓储物流库区的固定轨道线路，承担32吨级重载货物的平面转运任务，替代传统叉车完成大吨位、长距离、固定路线的物料输送，适配车间内工序间的工件转序、重型成品的出库转运等作业需求，相比无轨转运设备，轨道式运行的定位精度更高，重载工况下的运行稳定性更强，不会出现厂区地面被重载轮胎压损的问题。

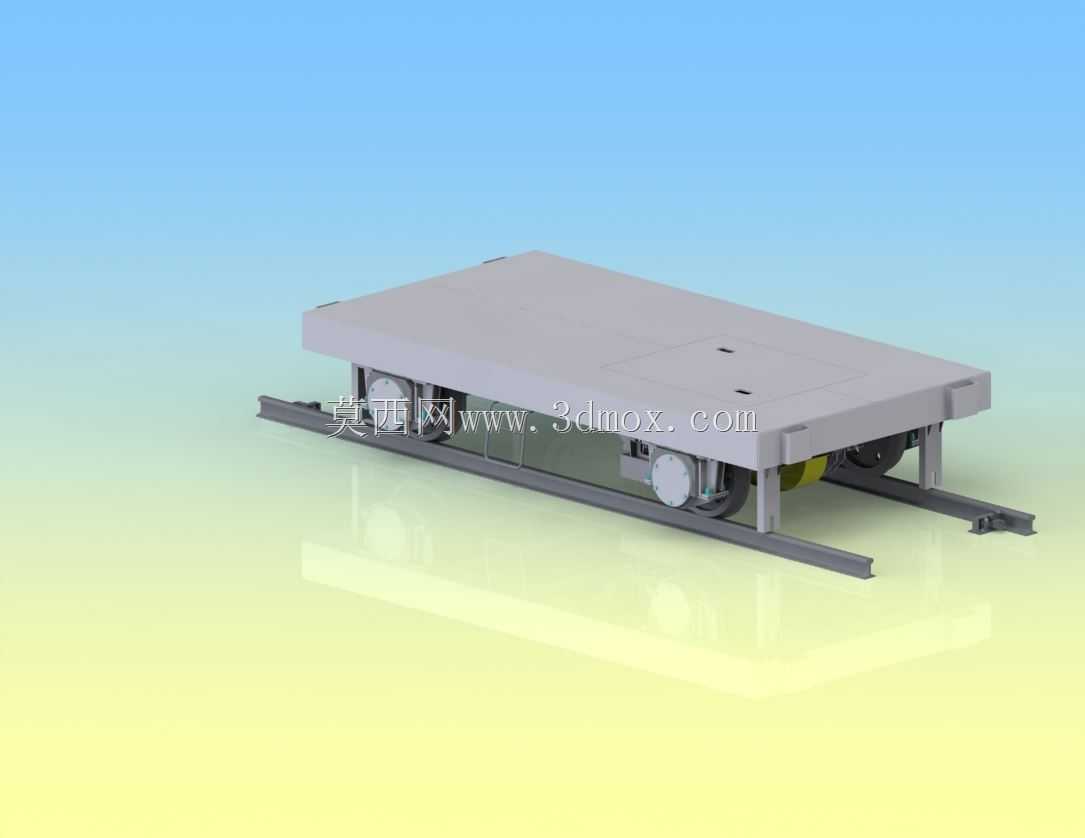

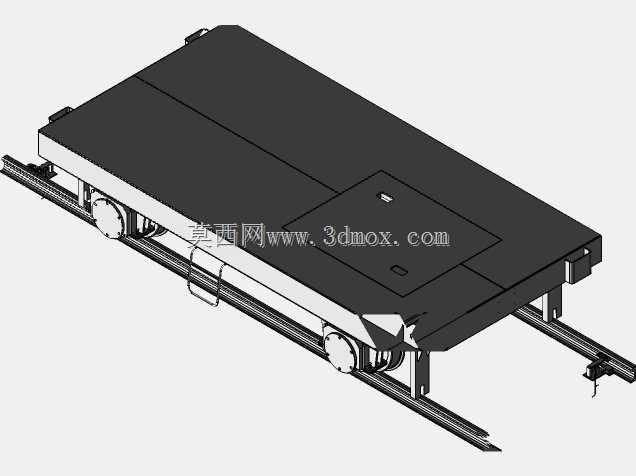

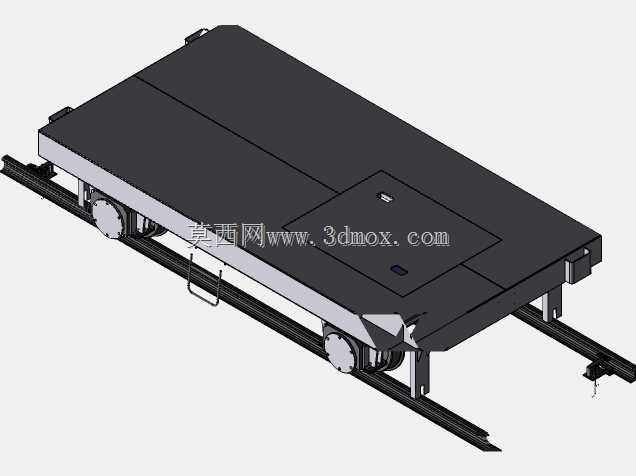

从结构设计逻辑来看，整体采用上平下走的布局形式，上部为整块平整的承载平台，平台表面预留有标准的工件安装定位孔位，可根据运输物料的类型加装工装夹具、挡料架或者缓冲垫，平台的长宽尺寸适配常见的工业标准托盘以及大型焊接结构件的摆放需求，平台下沿与轮组安装座之间采用焊接式箱型梁结构作为主承载框架，箱型梁内部布置有横向加强筋，避免32吨满载工况下平台出现中部下挠变形，框架的边角位置做了圆弧过渡处理，减少应力集中带来的结构疲劳风险。

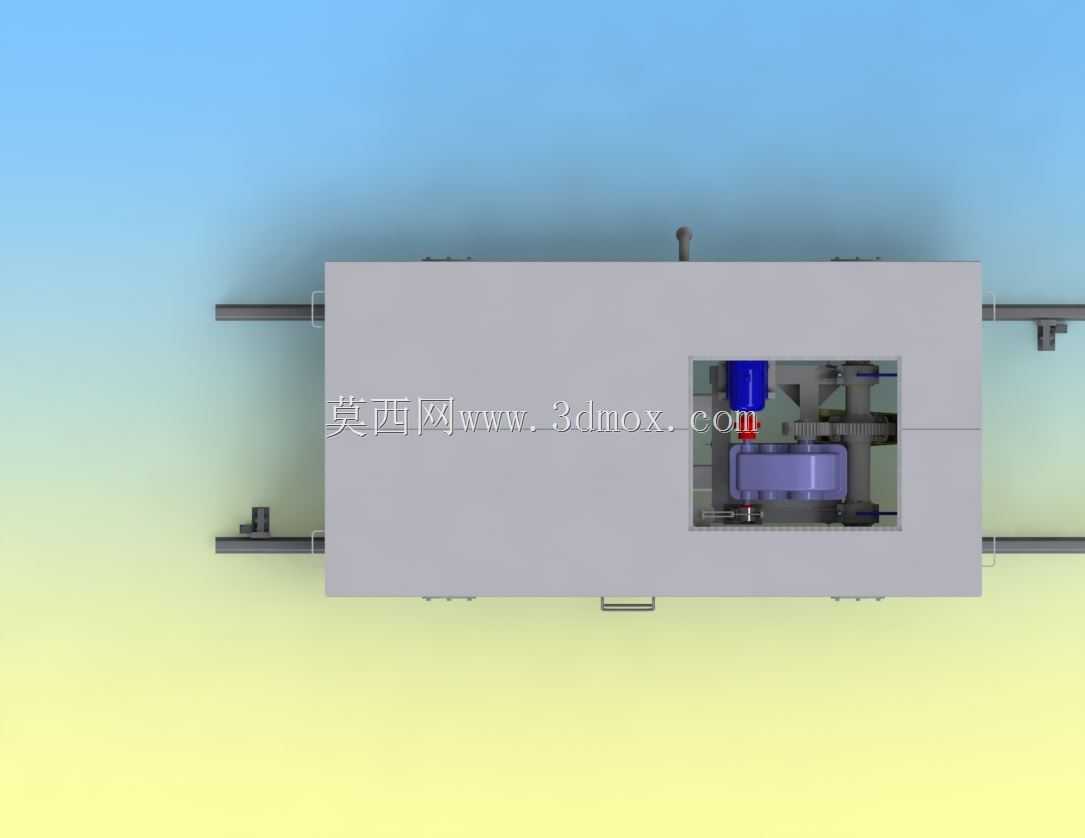

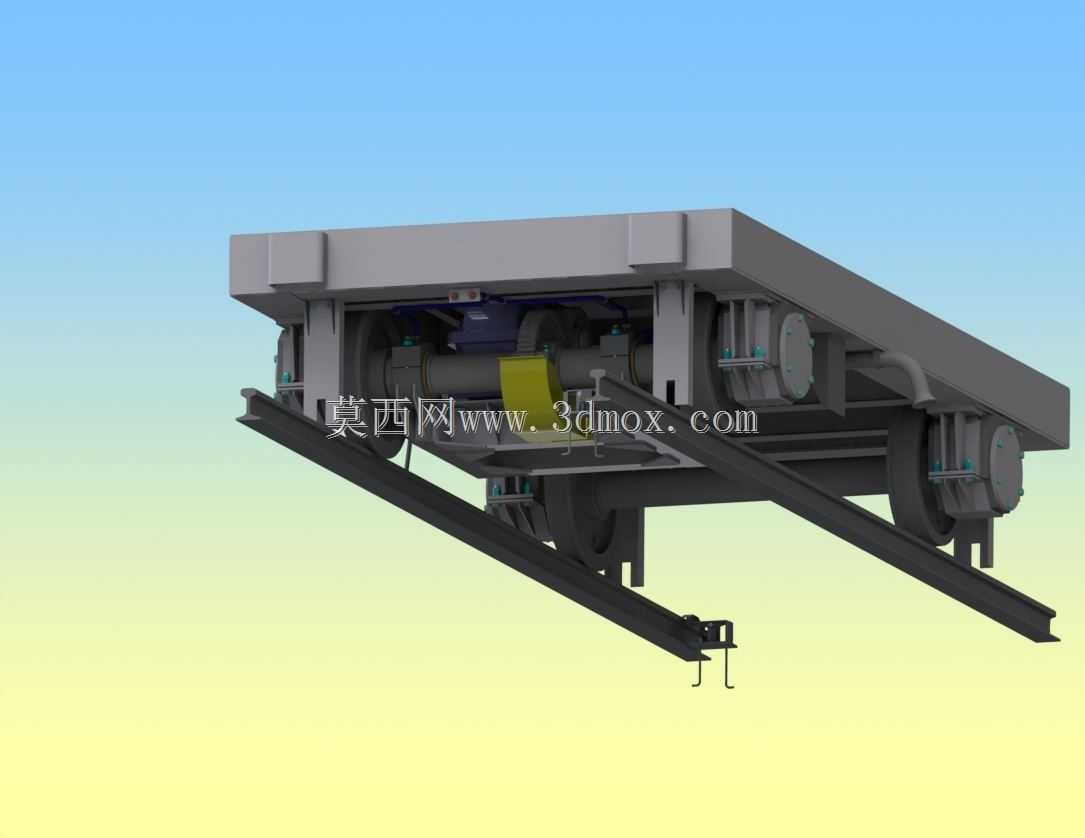

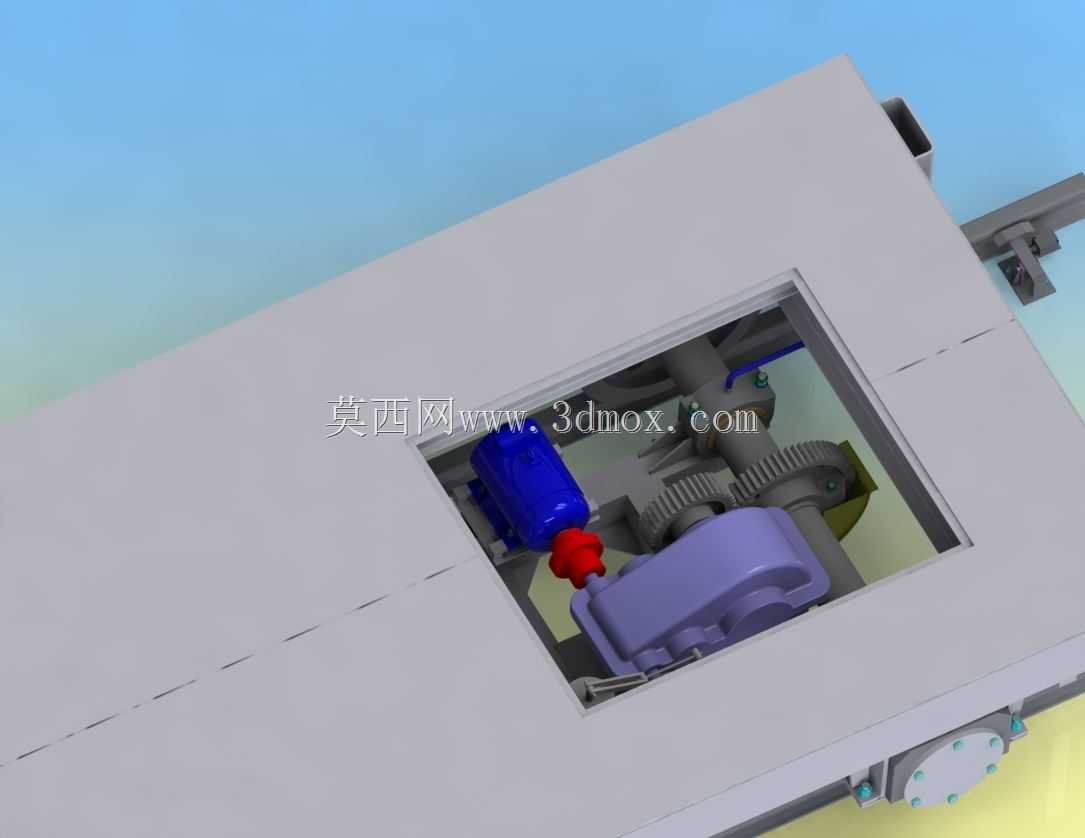

走行部分采用对称布置的轮组结构，轮对踏面适配标准轻型工业钢轨的廓形，两侧轮缘起到轨道导向作用，防止运行过程中出现脱轨风险，驱动单元集成在轮组侧方，通过电动机配合减速机构将动力传递至走行轮，无需额外的传动长轴，两侧轮组的动力输出可通过电控系统实现差速调节，适配小曲率半径的轨道转弯场景。安装边界方面，转向架的整体高度控制在较低区间，满足车间内低位转运的空间要求，底部轮组与轨道顶面的配合间隙预留了合理的安装调整量，现场安装时可通过调整垫片微调轮组高度，保证四个走行轮与轨道顶面均匀接触，避免偏载导致单个轮组受力过大。

设计过程中重点考虑了重载工况下的结构强度，所有承载焊缝均按照二级焊缝标准设计，轮组安装座位置额外增加了加强筋板，分散轮轴传递的集中载荷，电气元件的安装位置布置在平台下方的防护区域内，避免运行过程中掉落的物料砸损线缆与驱动部件，整体结构没有冗余的装饰性设计，所有外露部件均考虑了厂区内多粉尘、偶有焊渣飞溅的作业环境，日常维护时仅需定期对轮轴轴承加注润滑脂、检查轮缘磨损量即可，维护难度较低。
