轨道车辆手动移位走行轮组结构设计

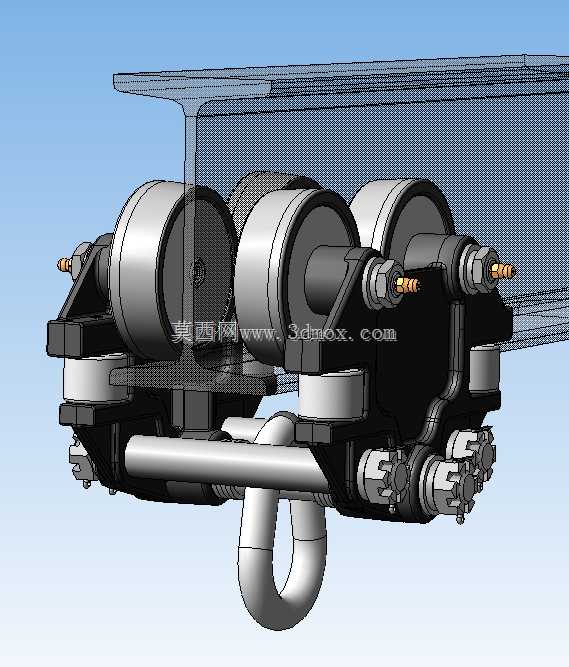

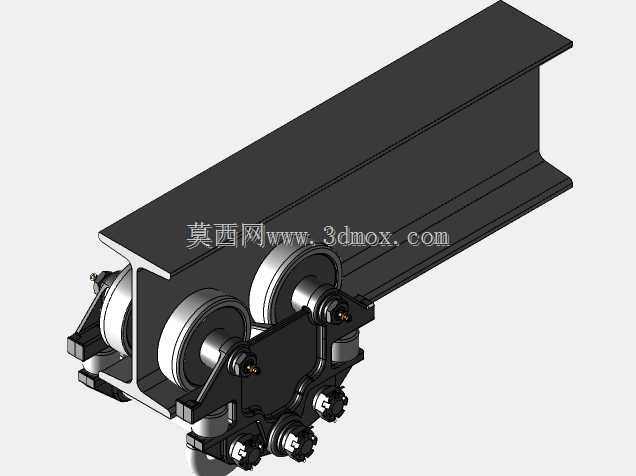

该轮组结构主要适配厂房内重型设备沿工字钢轨道的手动移位作业场景，常见于车间内重型模具、工位器具的短距离转序，以及检修场景下重型部件沿固定轨道的推移作业，区别于电动驱动的轨行设备，该结构完全依靠人力推动实现移位，无需布设供电线路或配套液压动力源，在无动力供给的临时检修场景下适配性极强。从功能特性来看，三套轮组沿轨道纵向排布，单组轮对采用双侧轮缘贴合工字钢轨头侧面的结构，可在推移过程中自动导向，避免轮体脱轨，轮体与轨头接触的踏面做了圆弧过渡处理，推移时可顺畅通过轨道接缝处的微小错边，不会出现卡滞问题；轮组下方通过连接横梁集成了吊装挂点，可直接通过卸扣连接待移位的重物，挂点位置做了下沉处理，重物挂载后整体重心低于轮轴中心线，推移过程中不会出现重物倾翻的风险。设计过程中优先考虑了手动作业的操作力需求，轮体内部集成了免维护的滚动轴承，轮轴与轴承内圈采用过盈配合，外圈与轮体轮毂孔之间设置了密封挡圈，可阻挡车间内的粉尘、切削液进入轴承滚道，长期使用无需频繁加注润滑脂；相邻轮组之间的连接横梁采用空心钢管结构，在保证整体抗弯强度的前提下尽可能降低自重，单人即可完成整套轮组在轨道上的拆装作业。安装边界方面，轮缘内侧间距匹配标准18kg/m轻型工字钢的轨头宽度，轮组顶部与轨道上翼缘下表面预留了2mm的间隙，避免加工误差导致轮体与轨面卡滞，轮组整体宽度控制在220mm以内，可适配多数厂房内已布设的轻型检修轨道的安装空间，下方挂点的承重面到轨面的垂直距离为145mm，挂载常规卸扣后不会与轨道下方的支撑结构发生干涉；轮组端部设置的连接端头可配套操作推杆，操作人员站在轨道侧面即可推动重物移位，无需探身到重物下方，作业安全性有充足保障。整套结构没有复杂的传动部件，所有受力部件均采用对称式布局，受力传递路径直接，轮压可均匀分散到三个轮对之上，单轮承重控制在轴承额定动载荷的60%以内，长期重载使用下不会出现轮轴变形或轴承提前失效的问题。
