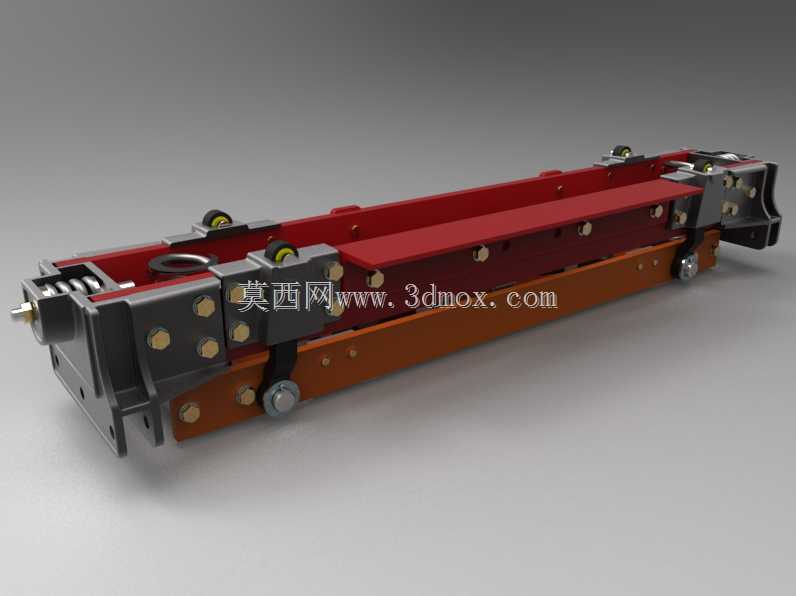

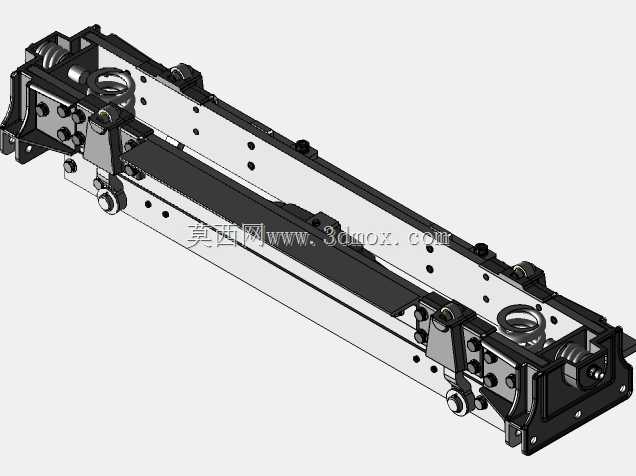

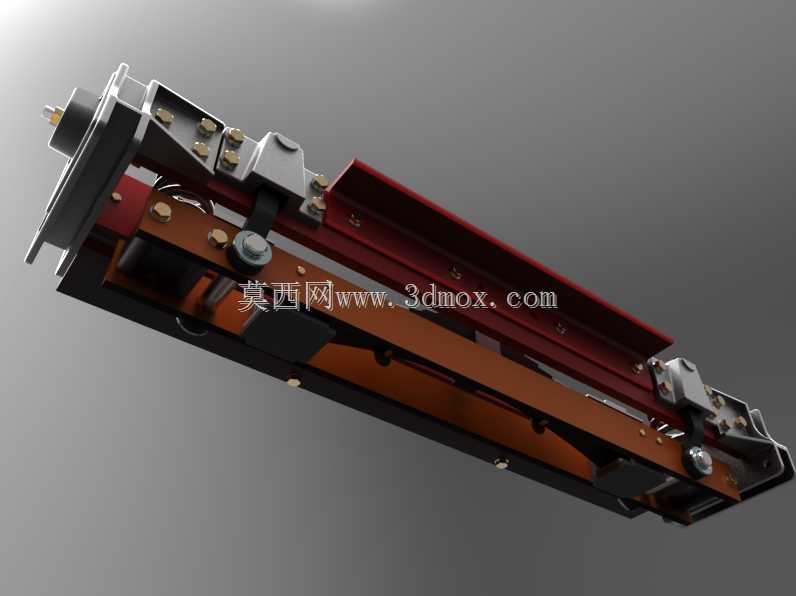

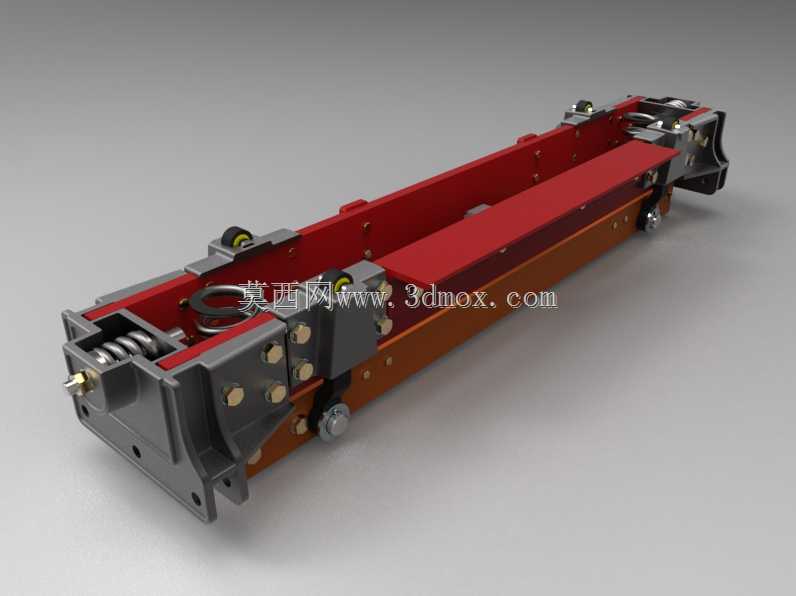

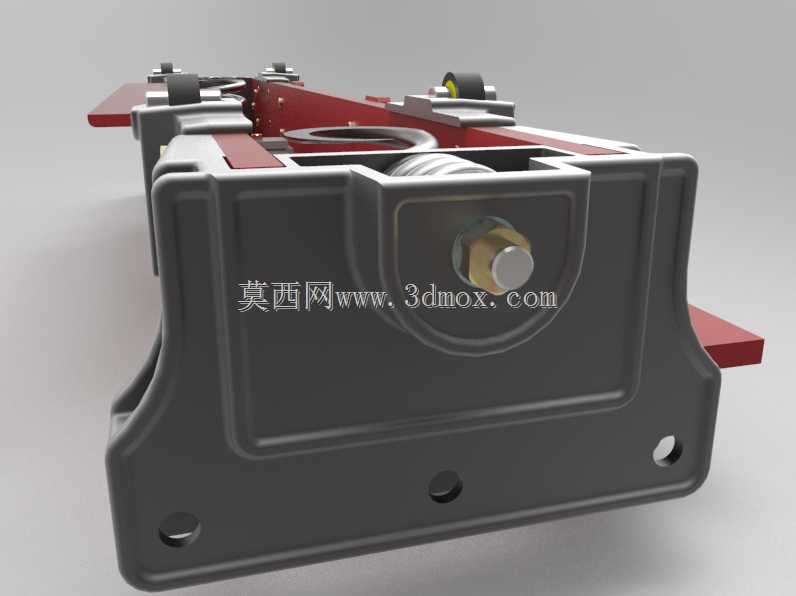

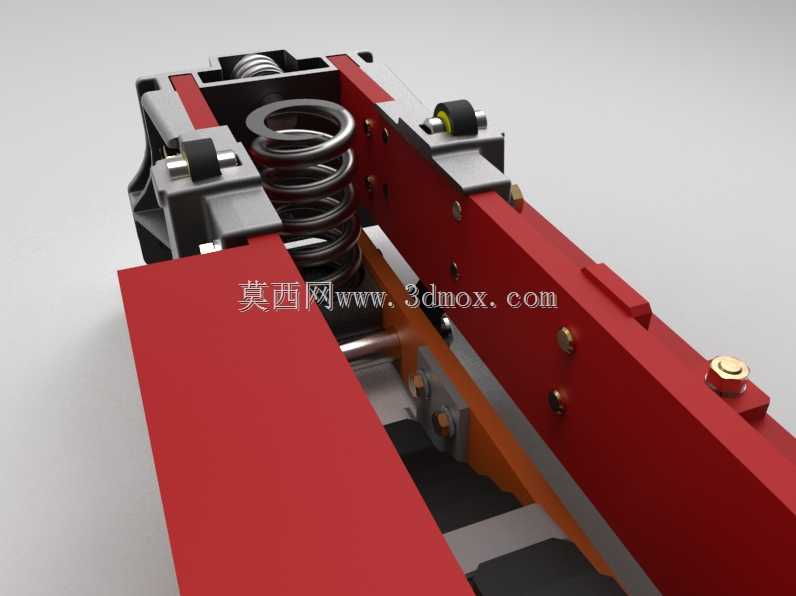

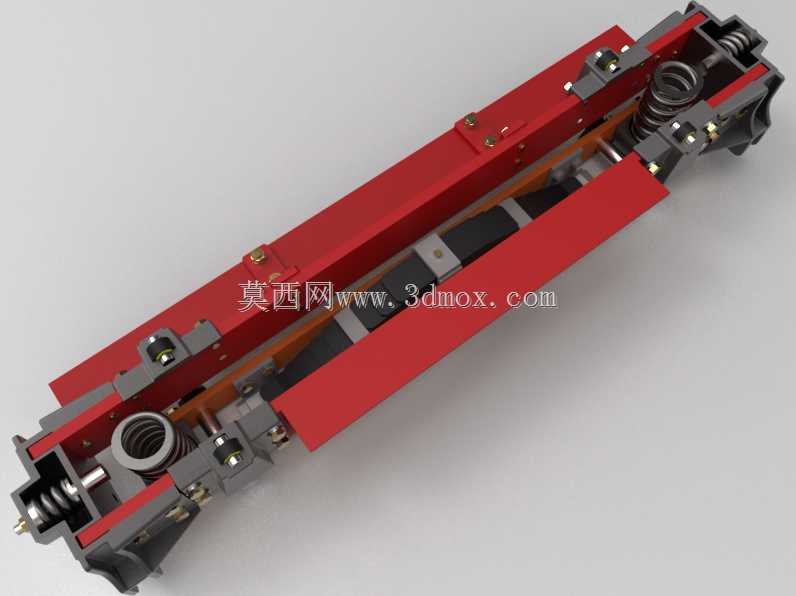

有轨电车Peckham牵引转向架装配式摇枕结构

在城市有轨电车走行部的检修与新造项目中，摇枕作为转向架的核心承载传力构件，直接决定了车辆运行的平稳性与曲线通过能力，这款适配Peckham 14-D-5规格最大牵引转向架的装配式摇枕，是针对老式有轨电车修复项目开发的混合结构构件，兼顾了原厂老件的安装适配性与新造部件的性能可靠性。从实际装车场景来看，这类摇枕主要承担车体与转向架之间的载荷传递，既要将车体的垂向载荷均匀分配到两侧轴箱弹簧上，还要在车辆通过曲线时传递横向力与纵向牵引力，同时配合旁承、牵引拉杆等部件实现转向架的回转限位，避免过弯时出现过大的转角偏移。设计过程中没有采用整体铸造的传统方案，而是采用装配式结构，将摇枕框架拆分为多个机加工件与型材件组合，其中主体承载梁采用型钢加工保证纵向刚度，两端的弹簧安装座、牵引拉杆座采用独立机加工件通过高强度紧固件连接，这种设计一方面解决了老式车型原厂铸件停产、开模成本过高的问题，另一方面也方便检修时单独更换磨损的安装座，无需整体报废摇枕总成。从安装边界来看，摇枕的整体长度匹配转向架两侧架的开档尺寸，两端的弹簧定位槽严格对应轴箱弹簧的安装位置，预留的弹簧压缩行程满足车辆最大垂向载荷下的形变需求，侧面的牵引拉杆安装孔位与原有转向架的牵引点高度完全一致，不需要对原有转向架构架做任何改造即可直接替换安装，端部的旁承安装面加工精度控制在合理公差范围内，保证旁承与车体枕梁的接触面积均匀，避免出现偏载导致的异常磨耗。在功能特性上，这款摇枕内部预留了横向止挡的安装空间，配合转向架上的止挡座可以限制车体与转向架之间的最大横向位移，防止车辆通过小半径曲线时出现脱轨风险，同时框架内部的空间可以布置制动管路与线缆的固定支架，避免走行部线缆在运行过程中出现晃动磨损。设计时还充分考虑了老式零件与新造零件的配合公差，对原有老件的磨损量做了实地测绘统计，在新加工件的配合尺寸上预留了合理的补偿量，即便是使用了一定年限的旧构架，也能实现顺畅装配，不需要现场额外修配。从结构强度角度，装配式的连接节点都做了应力分散设计，在紧固件连接位置增加了加强筋，避免长期交变载荷下出现应力集中导致的裂纹，主体梁的截面形状经过优化，在保证足够垂向刚度的同时降低了整体自重，减少了转向架的簧下质量，间接提升了车辆运行的平稳性。
