DB型9针公头板载焊接式连接器

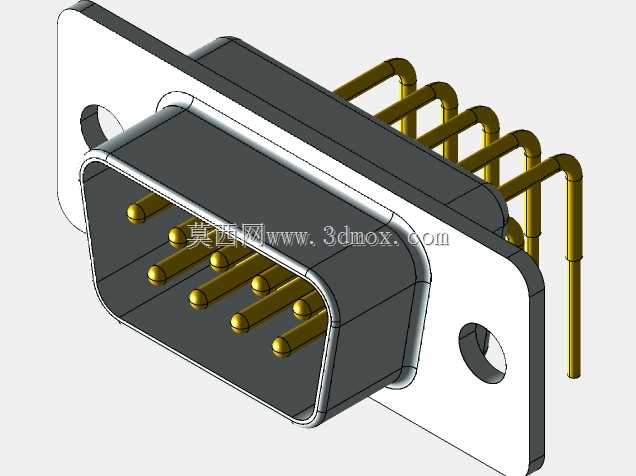

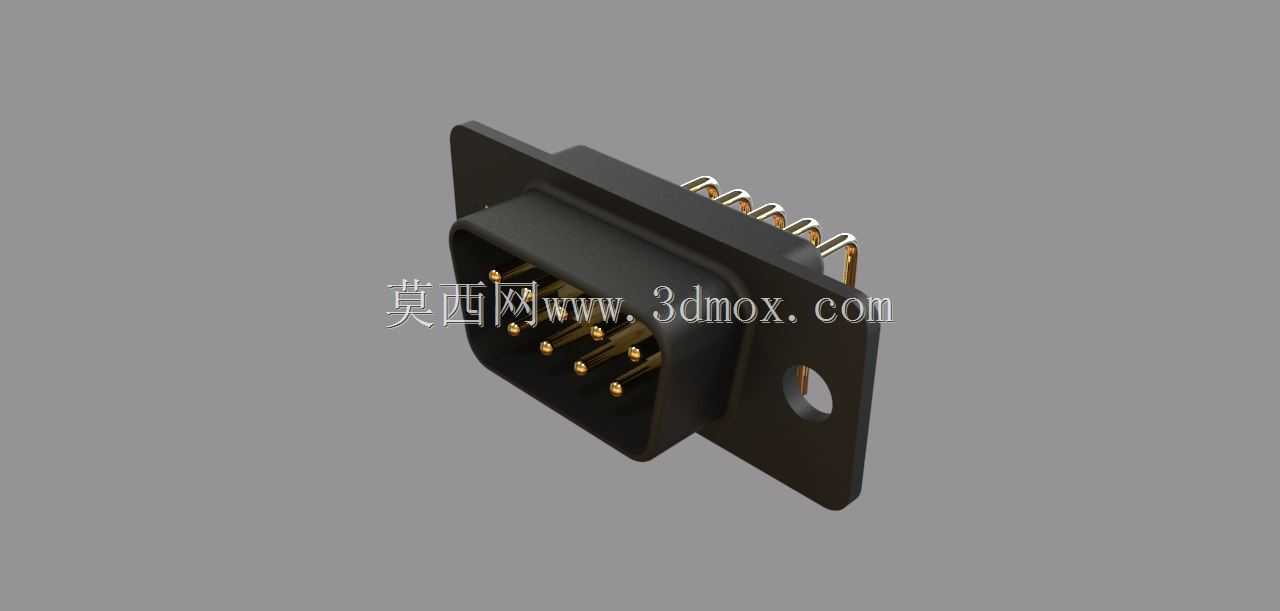

这款D-SUB结构的9针公头连接器，是工业控制、通讯设备、测试仪器领域应用极广的板载互连部件，日常在工控机串口扩展板、老式数据采集终端、工业通讯网关、嵌入式设备的对外通讯接口上都能见到它的身影，承担RS232串行通讯信号、低速控制信号的稳定传输职责，能在设备内部电路板与外部线缆之间建立可靠的物理连接通路。从结构设计来看，产品采用黑色绝缘基座搭配金属安装法兰的经典布局，绝缘基座选用耐温工程塑料注塑成型，能够隔绝相邻插针之间的信号串扰，同时为插针提供足够的支撑强度，避免焊接或插拔过程中插针出现歪斜、移位问题。前端的9根镀金公插针按照标准D-SUB间距排布，防呆的D型外壳结构能从根源上避免插反，插针表面的镀金层可以降低接触电阻，提升抗氧化能力，即便在长期插拔使用的场景下，也能维持稳定的接触性能，减少信号传输丢包、接触不良的故障概率。尾部的弯角焊针采用90度弯折设计，适配PCB板卧式贴装焊接的需求，焊针长度与间距完全符合行业通用的PCB封装尺寸，设计人员在绘制电路板时可以直接调用标准封装库，无需额外调整焊盘位置，能有效缩短硬件开发的周期。侧面的金属安装法兰上预留了标准安装孔，既可以在焊接到电路板之后，通过螺丝将连接器牢牢固定在设备面板开孔位置，也能配合外壳上的固定卡扣，分担插拔过程中施加在PCB焊盘上的外力，避免长期使用后焊盘出现脱落、开裂的问题。从安装边界来看，这款连接器的法兰外形尺寸、插针伸出长度、焊针弯折高度都严格遵循通用D-SUB 9pin公座的行业规范，面板开孔尺寸与市面上同规格的串口挡板、设备外壳开孔完全兼容，不需要针对安装位做二次改模调整。在实际选型使用过程中，这类连接器的绝缘基座耐温范围覆盖常规波峰焊的工艺温度，能够直接过回流焊或波峰焊工序，不需要额外手工补焊，适合批量生产的电子加工场景。金属外壳部分能够形成连续的屏蔽层，搭配线缆端的金属屏蔽罩，可以有效阻隔外界电磁干扰对通讯信号的影响，在工业现场存在变频器、伺服驱动器等强电磁干扰源的环境下，依然能保障串行通讯的稳定性，不会因为电磁干扰出现数据传输错误、通讯中断的问题。插针的插拔力经过调校，既不会因为插拔力过大导致线缆插拔困难，也不会因为插拔力过松导致线缆受外力拉扯时轻易脱落，能够满足工业现场设备长期运行的连接可靠性要求。
