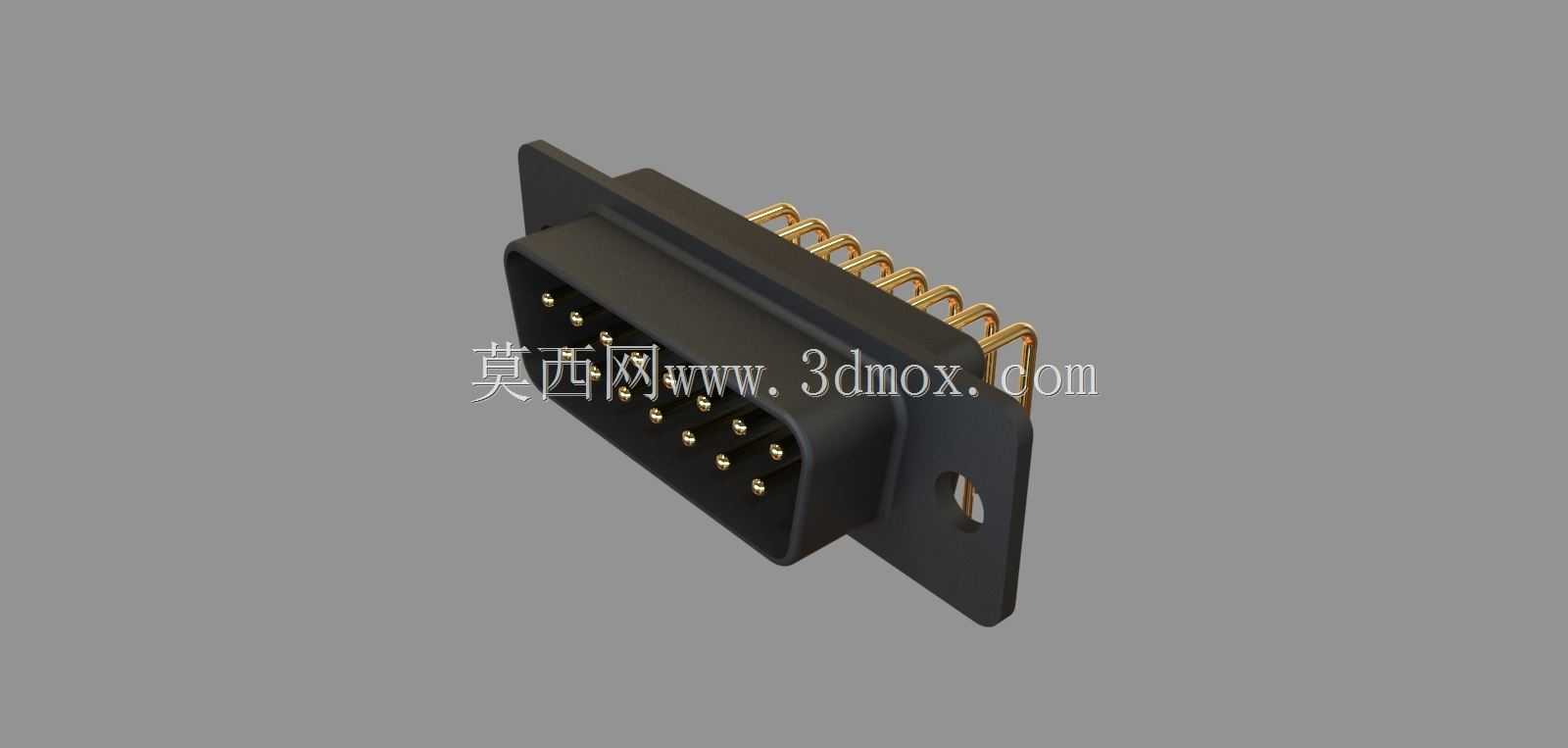

弯针式D-sub连接器插座结构设计

项目分类:3D模型 发布时间:2021-09-18 ID:273775
  • 弯针式D-sub连接器插座结构设计

这款弯针结构的D-sub连接器插座,是板卡类设备内部信号传输场景中常用的互联部件,常见于工业控制板卡、老式计算机外设接口、通讯设备内部板对板连接、测试仪器信号转接等场景,主要承担多针脚并行信号的稳定传输功能,可同时传递多路数字信号或小功率控制信号,插针排布遵循标准D-sub接口规范,公头端插针采用镀金工艺降低接触电阻,适配对应规格的母座实现快速插拔互联。从结构设计来看,主体采用黑色绝缘阻燃塑壳作为基座,将15根信号插针精准固定在预设孔位内,插针尾部采用90度弯角成型设计,弯角弧度经过反复校核,既保证插针穿过PCB板焊接孔后有足够的焊接贴合长度,又避免弯角处应力集中导致插针断裂,弯针的排布间距严格匹配标准PCB焊盘网格尺寸,工程师在绘制PCB版图时可直接调用标准封装,无需额外调整孔位坐标。安装法兰边设置在塑壳两侧,法兰上预留标准圆形安装孔,可通过螺丝将插座牢牢固定在设备面板或PCB板的预设安装位上,安装孔的位置公差控制在±0.05mm范围内,避免装配时出现孔位错位无法锁附的问题,法兰边与塑壳主体采用一体化注塑成型,结构强度足以承受日常插拔时的侧向拉力,不会出现法兰断裂导致插座松动的情况。外形尺寸方面,插座主体的宽度、高度以及插针伸出长度均遵循行业通用D-sub15规格,插针端面到安装法兰面的距离适配常规设备面板的厚度范围,弯针尾部伸出塑壳底面的长度刚好匹配1.6mm标准厚度PCB的焊接要求,焊接后插针不会突出PCB背面过多影响其他元件贴装,也不会因为长度不足导致焊接虚焊。塑壳内部的插针固定槽做了防呆设计,插针装配时不会出现装反、错位的问题,插针与塑壳之间的配合采用过盈压装工艺,压装后插针的轴向拉脱力满足行业可靠性测试标准,长期使用不会出现插针退针导致的接触不良问题。插座的对接端做了导向倒角设计,与对应母座对接时可自动导正位置,无需精准对准即可顺利插入,降低现场装配时的对位难度,对接后的插拔力控制在合理区间,既保证连接后不会因为设备振动出现松脱,又不会因为插拔力过大导致现场维护时拆卸困难。
