西部数据3.5英寸机械硬盘外观结构建模

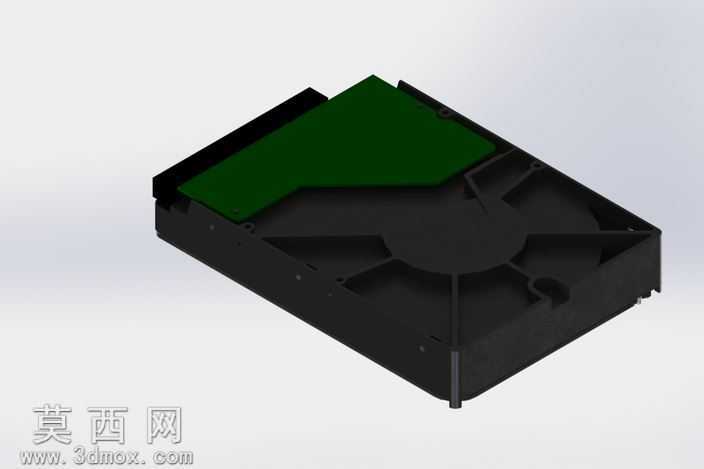

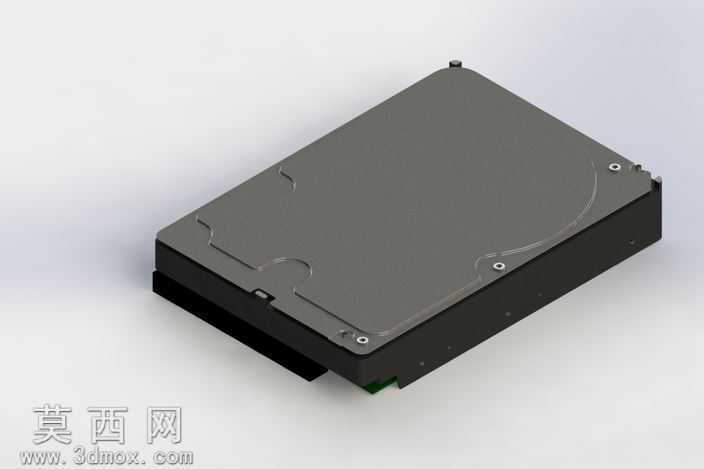

本作品为西部数据3.5英寸台式机械硬盘的三维外观结构建模，建模前期通过钢直尺对实体硬盘进行多维度尺寸测量，获取硬盘长宽厚、固定螺丝孔位间距、SATA接口与电源接口的位置尺寸、顶盖冲压造型轮廓等核心参数，为建模精度提供实测依据。建模过程中优先还原硬盘的整体装配结构，将模型拆分为金属上盖、黑色侧边壳体、底部PCB电路板、接口端防护结构四个独立部件，分别进行特征建模：上盖部分通过拉伸、拔模、圆角特征还原金属冲压成型的弧形凹槽与边缘压合结构，精准复刻固定螺丝的沉头孔位与上盖表面的细微冲压标识区域；侧边壳体采用抽壳特征构建硬盘的主体容纳腔，还原侧边的安装定位缺口与盘体边缘的密封压边结构，同时预留出接口端的开口位置；底部PCB部分简化还原电路板的轮廓与露出的元件凸起结构，还原硬盘底部的结构特征；接口部分精准还原SATA数据接口与供电接口的针脚轮廓与接口防护挡片结构，保证接口位置的尺寸与实物一致。材质渲染阶段，金属上盖采用哑光深灰金属材质，添加细微的磨砂颗粒质感还原真实硬盘顶盖的金属冲压表面效果，侧边壳体采用哑光黑色硬质塑料材质，模拟硬盘中框的工程塑料质感，螺丝部件采用亮面镀锌金属材质，还原固定螺丝的金属光泽，PCB部分采用深绿色阻焊层材质搭配浅灰色元件材质，还原电路板的视觉效果。整体建模以外观结构还原为核心，省略硬盘内部的盘片、磁头等精密组件，重点保证外部尺寸、安装孔位、接口位置的精度，可用于电脑主机装配模拟、数码产品外观展示、存储设备结构教学等场景，模型完成后通过多角度渲染验证结构比例，确保各部件的装配间隙与实物一致，还原民用机械硬盘的经典外观特征。
