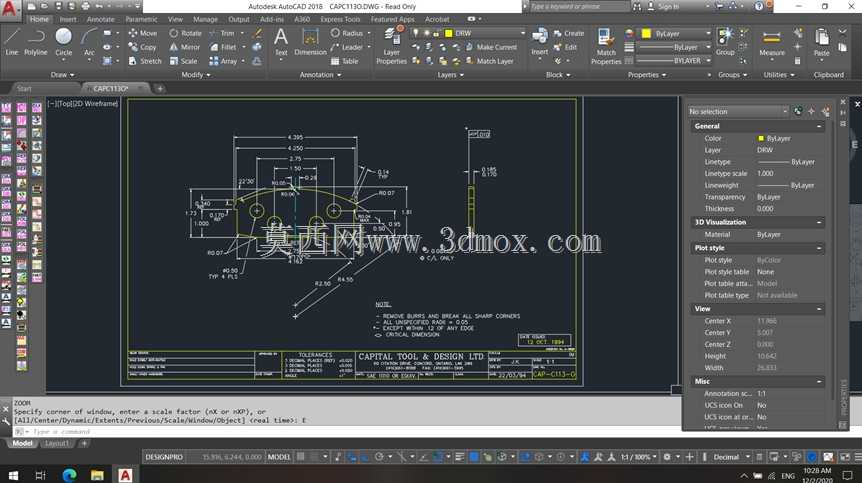

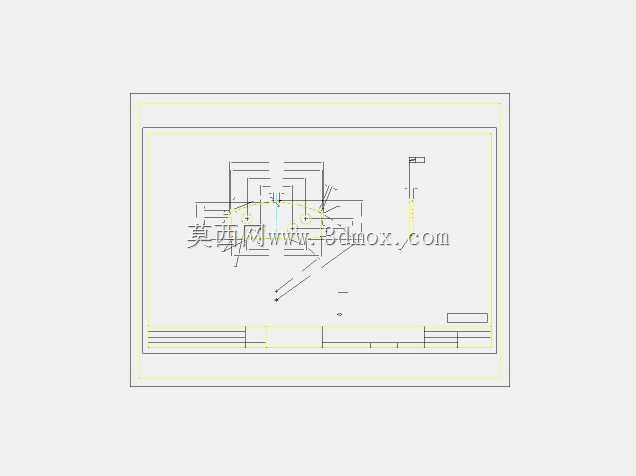

盘式制动片结构工程设计图纸

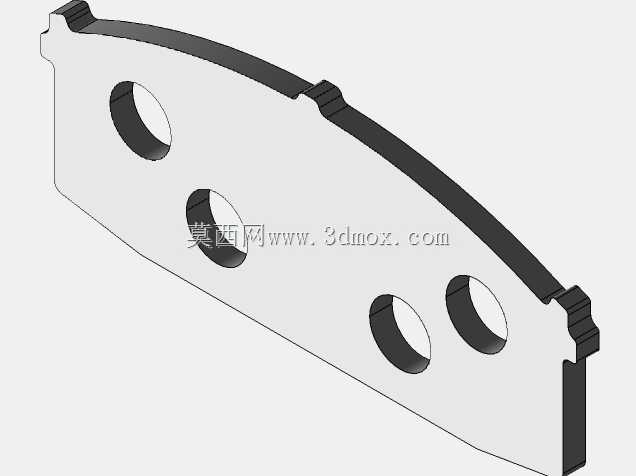

这套制动片的结构设计，核心围绕商用车盘式制动系统的实际装车工况展开，先从安装边界倒推所有尺寸约束：安装耳的孔位间距严格匹配对应卡钳的支架定位销中心距，摩擦块的钢背厚度预留了长期摩擦磨损后的背板刚性冗余，避免高温制动工况下钢背变形导致摩擦片偏磨。从实际应用场景看，这类制动片主要适配中型载货车辆的前轮盘式制动单元，日常作业中需要承受连续制动带来的热负荷，因此设计阶段特意将摩擦块的倒角做了梯度处理，边缘15度斜角能避免新片装车初期的制动异响，同时让摩擦面和制动盘的接触面积在磨合100公里左右就能达到90%以上，不会出现初装制动力不足的问题。设计过程中没有刻意追求轻量化，而是优先保证摩擦材料的粘接强度，钢背表面的燕尾槽结构完全对应摩擦块背面的凸筋，压装后能承受最大12MPa的剪切力，满足紧急制动时的力矩传递要求。从安装适配性来看，钢背两侧的消音片卡槽深度控制在0.8mm，既可以稳固卡装阻尼消音片，又不会因为卡槽过深导致钢背整体强度下降，报警片的安装位预留了2.3mm的磨损极限触发厚度，当摩擦材料磨损到剩余3mm时，金属报警片会和制动盘接触发出尖锐提示音，提醒运维人员及时更换部件。摩擦面的排屑槽采用对称双直槽设计，槽宽2mm，深度贯穿摩擦块厚度的三分之二，制动过程中产生的磨屑可以顺着沟槽快速排出，避免磨屑夹在摩擦副之间造成制动盘异常拉伤，同时沟槽还能在涉水制动时快速打破水膜，缩短湿滑路面的制动距离。整套结构的外形轮廓完全规避了卡钳运动包络的干涉区域，制动片在支架内的滑动间隙控制在单边0.15mm，既不会因为间隙过大出现制动旷量异响，也不会因为间隙过小导致高温膨胀后卡滞，引发制动拖滞、摩擦片异常烧蚀的问题。设计时还考虑了售后维护的便利性，安装耳的定位面做了磷化防锈处理，长期使用后也不会因为锈蚀导致制动片无法从支架上顺利拆卸，摩擦块的摩擦材料配方预留了不同工况的适配空间，对应的尺寸基准完全统一，可以直接替换同规格的不同摩擦系数等级的片体，不需要调整卡钳的安装位置。
