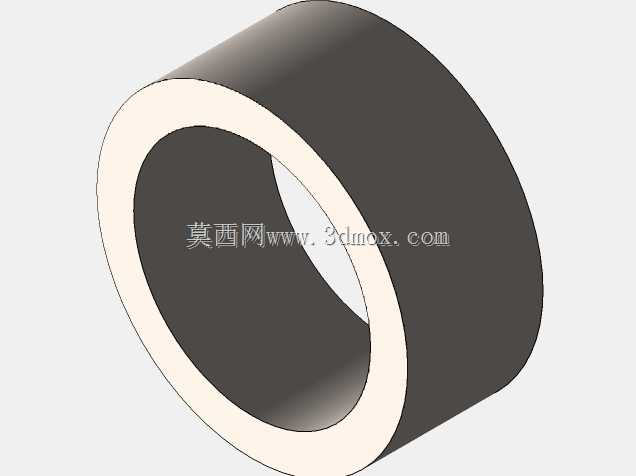

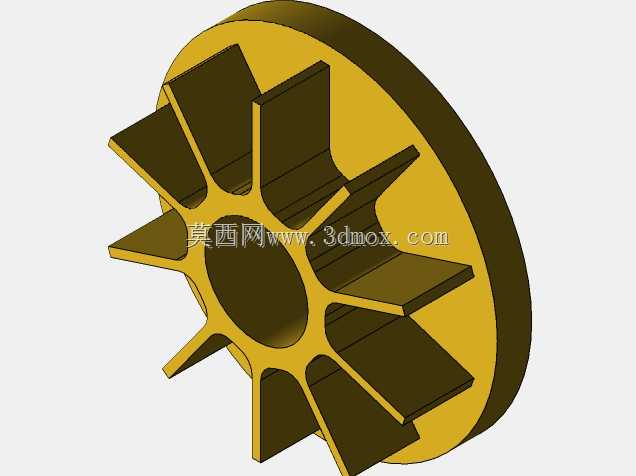

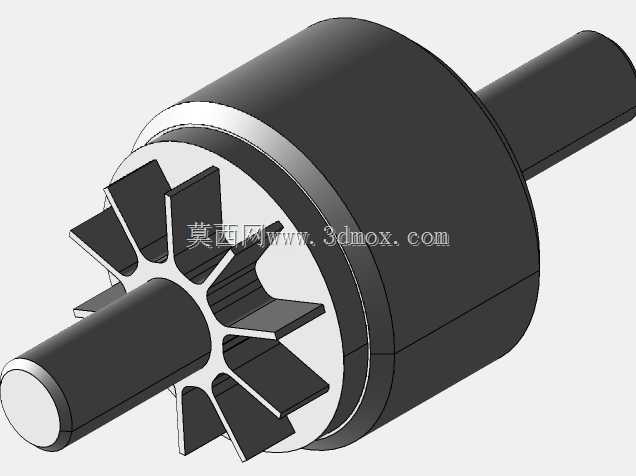

电磁失电制动装置剖面结构展示

项目分类:3D模型 发布时间:2021-09-18 ID:275180
  • 电磁失电制动装置剖面结构展示
  • 电磁失电制动装置剖面结构展示
  • 电磁失电制动装置剖面结构展示
  • 电磁失电制动装置剖面结构展示
  • 电磁失电制动装置剖面结构展示
  • 电磁失电制动装置剖面结构展示
  • 电磁失电制动装置剖面结构展示
  • 电磁失电制动装置剖面结构展示
  • 电磁失电制动装置剖面结构展示
  • 电磁失电制动装置剖面结构展示
  • 电磁失电制动装置剖面结构展示
  • 电磁失电制动装置剖面结构展示

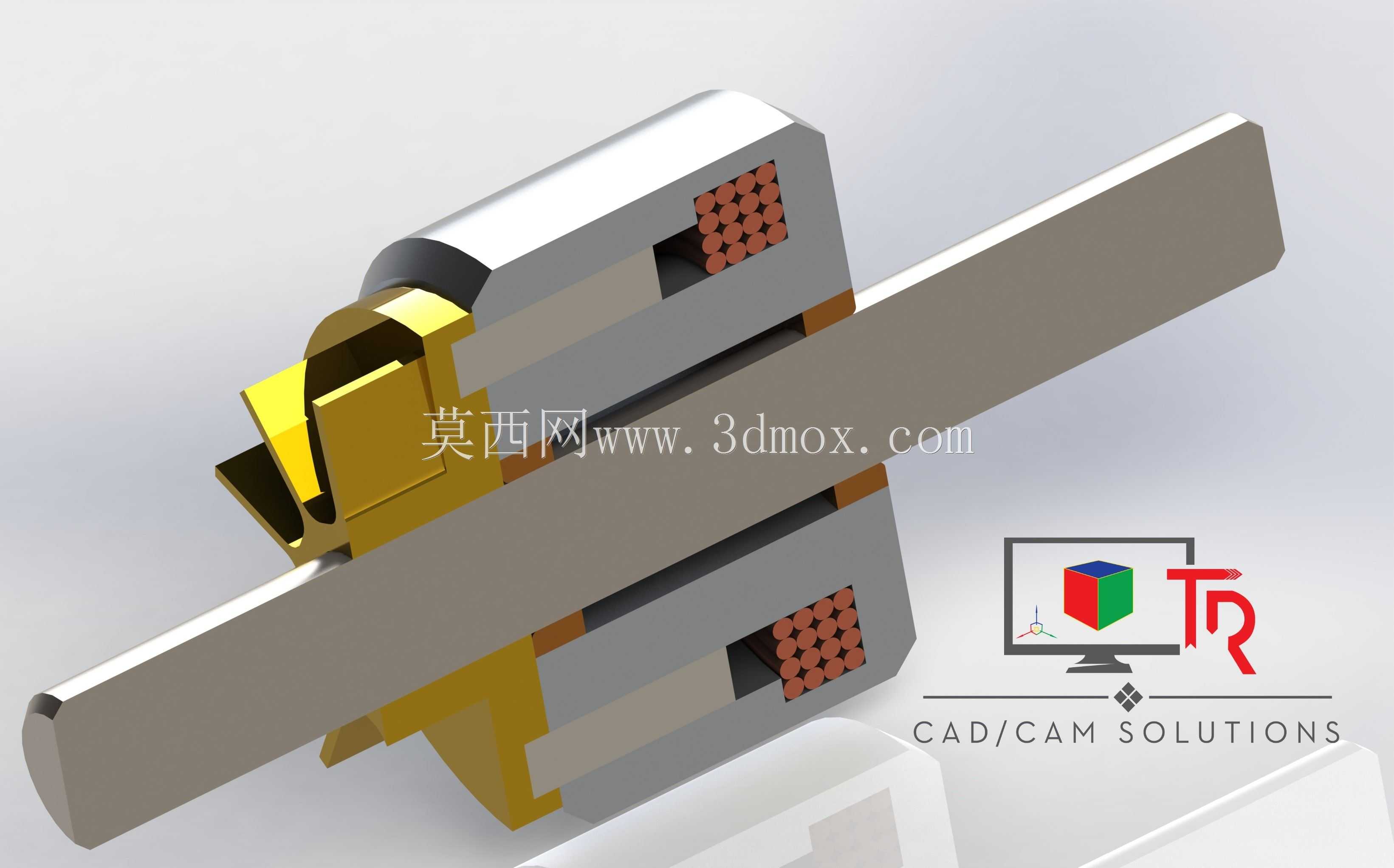

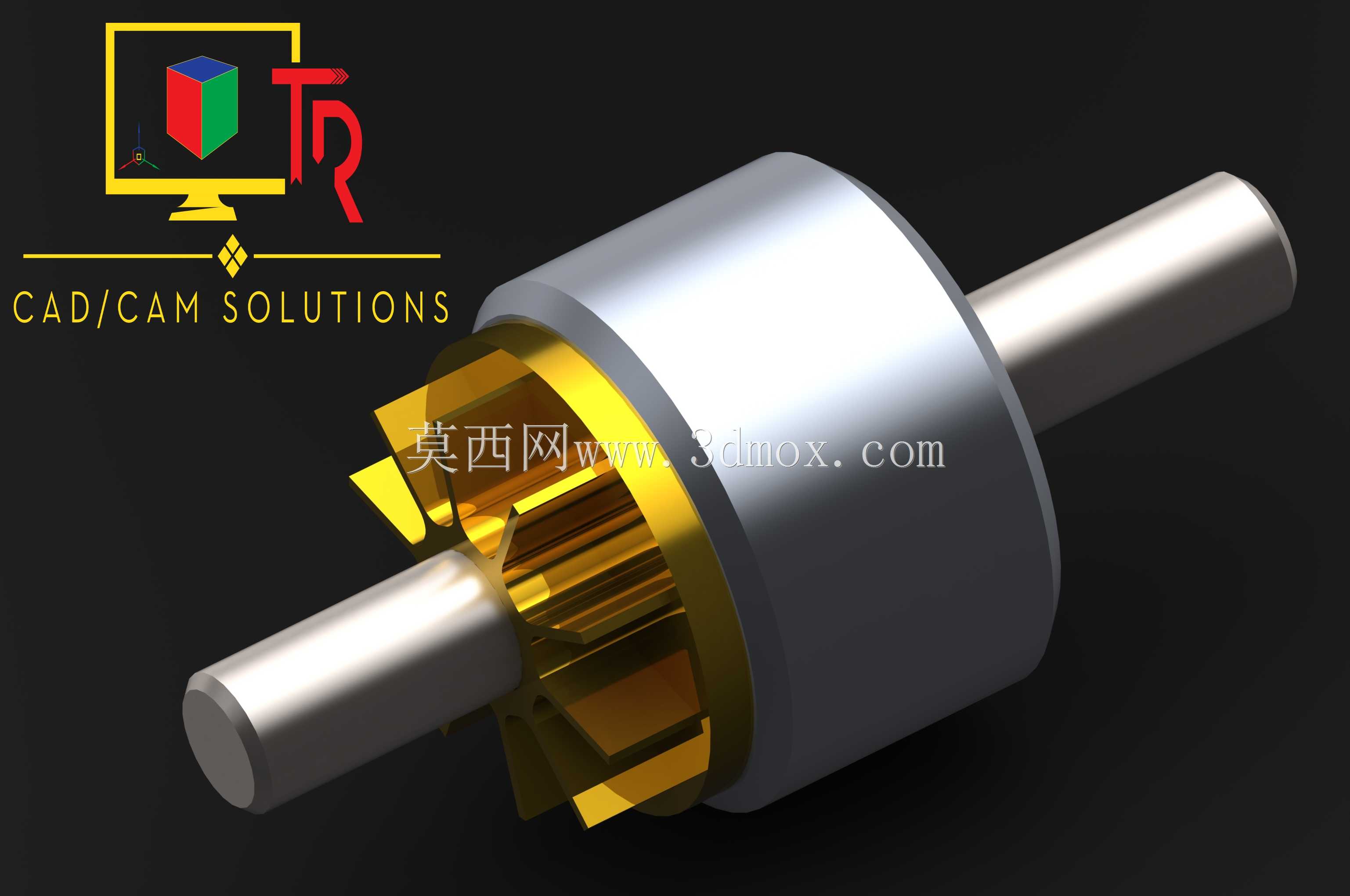

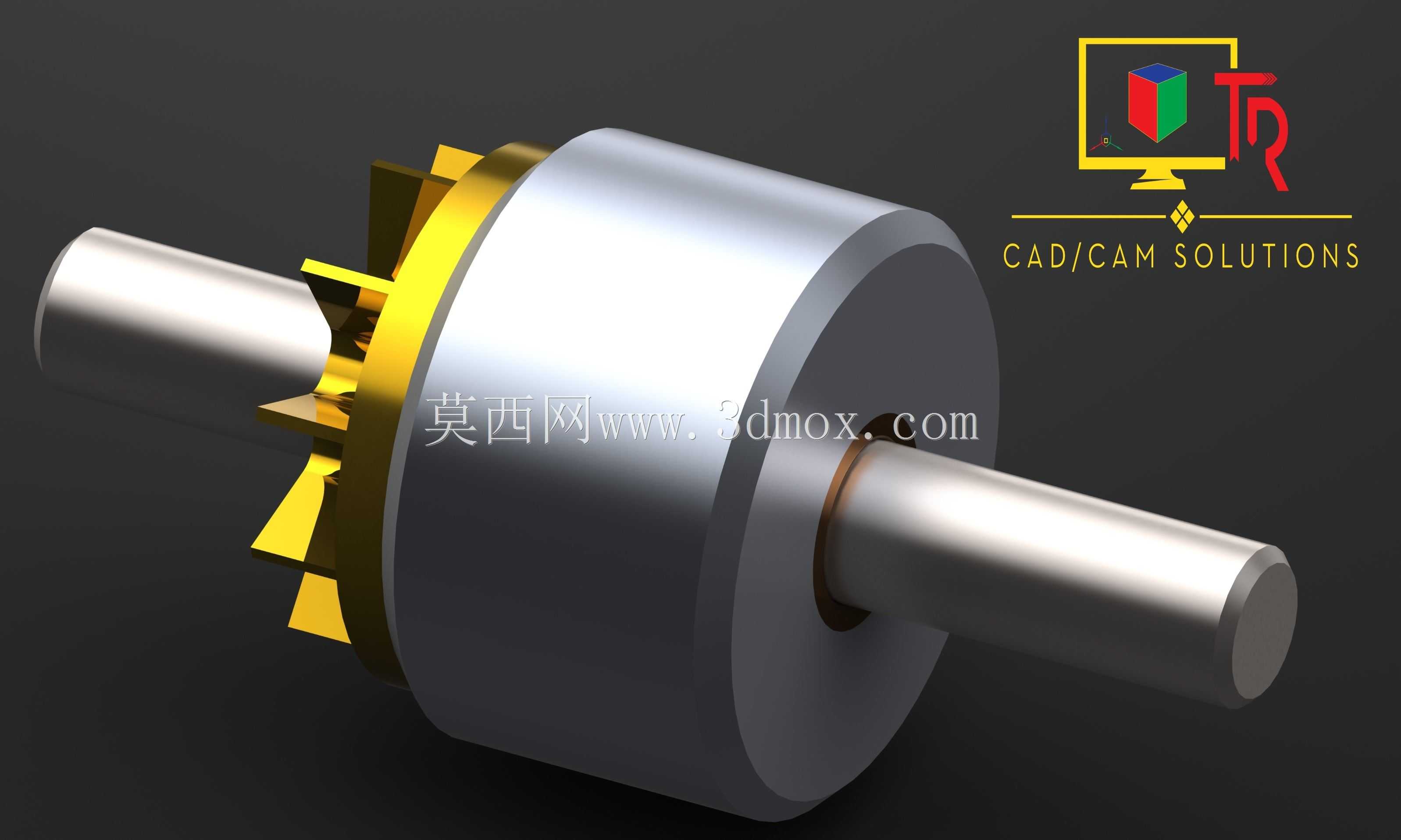

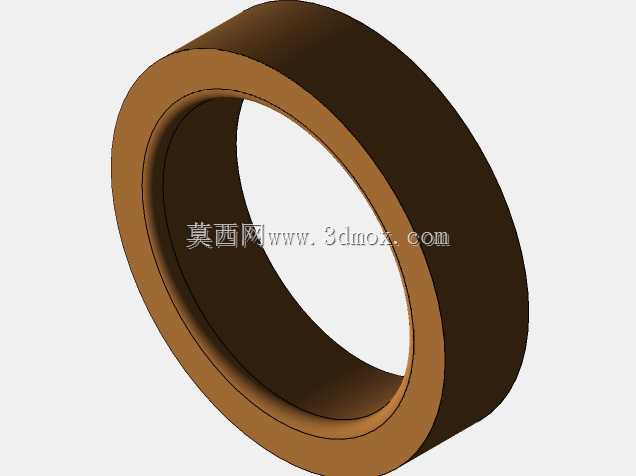

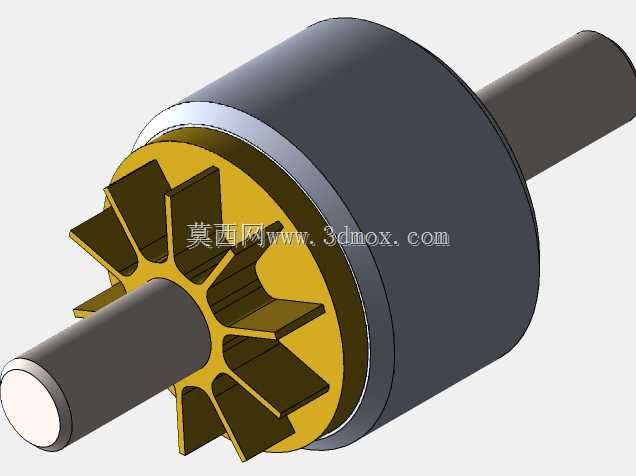

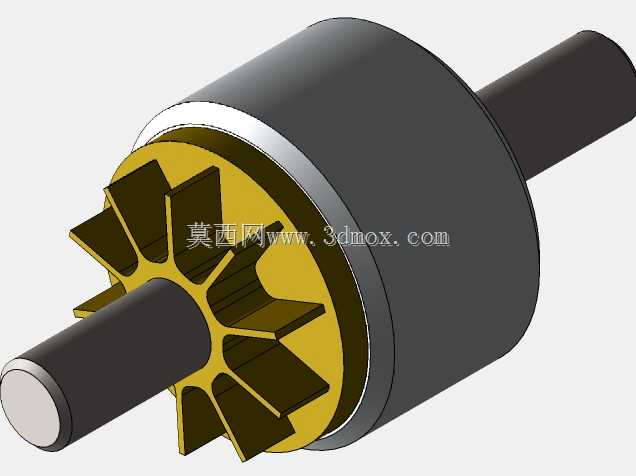

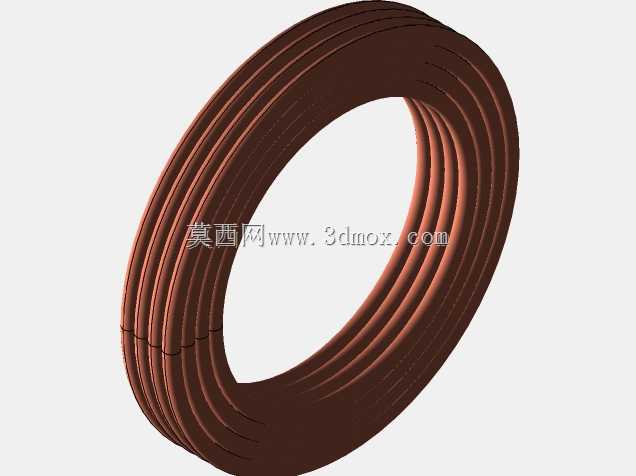

在汽车传动系统、自动化输送线、起重设备的传动链路末端,这类电磁制动装置是保障运行安全的核心部件,区别于传统液压、气动制动结构,它依靠电磁力完成摩擦副的压紧与释放动作,不需要额外布设复杂的流体管路,响应速度快、控制逻辑简单,在需要频繁启停、精准定位的工况下适配性极强。从剖面结构能看到,整个装置采用对称夹装式布局,中间预留的长条形通槽是穿装传动轴的安装位,两侧对称布置的线圈绕组通电后产生磁吸力,拉动衔铁组件压缩内置弹簧,让摩擦片与传动轴上的制动盘脱离,此时传动轴可自由转动;当线圈断电时,磁吸力瞬间消失,弹簧的预紧力会直接推动摩擦片压紧制动盘,通过接触面的摩擦力矩快速锁止传动轴,避免负载滑移或者失速。设计时首先要考虑安装边界的适配性,整体壳体采用方形切角结构,边角做圆弧过渡避免装配时割伤操作人员,两侧线圈腔的尺寸经过严格核算,既要保证绕组有足够的匝数产生额定电磁吸力,又要控制整体厚度不超出常规安装空间的限制,中间穿轴孔的同轴度公差控制在0.02mm以内,避免装配后出现摩擦片偏磨、制动力矩不足的问题。摩擦副的材料选择上,采用铜基粉末冶金摩擦片搭配耐磨钢制动盘,既能保证足够的摩擦系数,又能在频繁制动的工况下减少磨损量,延长维护周期。实际选型时需要匹配传动轴的直径、额定制动力矩、工作电压这几个核心参数,安装时要保证装置的安装面与传动轴垂直,端面跳动量不超过0.1mm,否则会出现制动拖滞、线圈发热异常的问题。这类制动器在汽车的驻车辅助系统、电动仓储设备的行走机构、机床的主轴制动单元中都有广泛应用,相比传统的机械抱闸结构,它的控制信号可以直接接入设备的电控系统,实现远程启停控制,不需要人工手动操作,在自动化产线的升级改造中适配成本很低。从结构细节来看,线圈绕组采用环氧树脂灌封处理,能在多粉尘、有轻微油污的车间环境下稳定工作,壳体上预留的安装孔位采用长圆孔设计,允许安装时有少量的位置调整量,降低现场装配的对位难度,衔铁组件的导向结构采用非导磁材料制作,避免出现磁路泄漏导致吸力不足的问题。
