偏心驱动式振动筛分设备结构设计

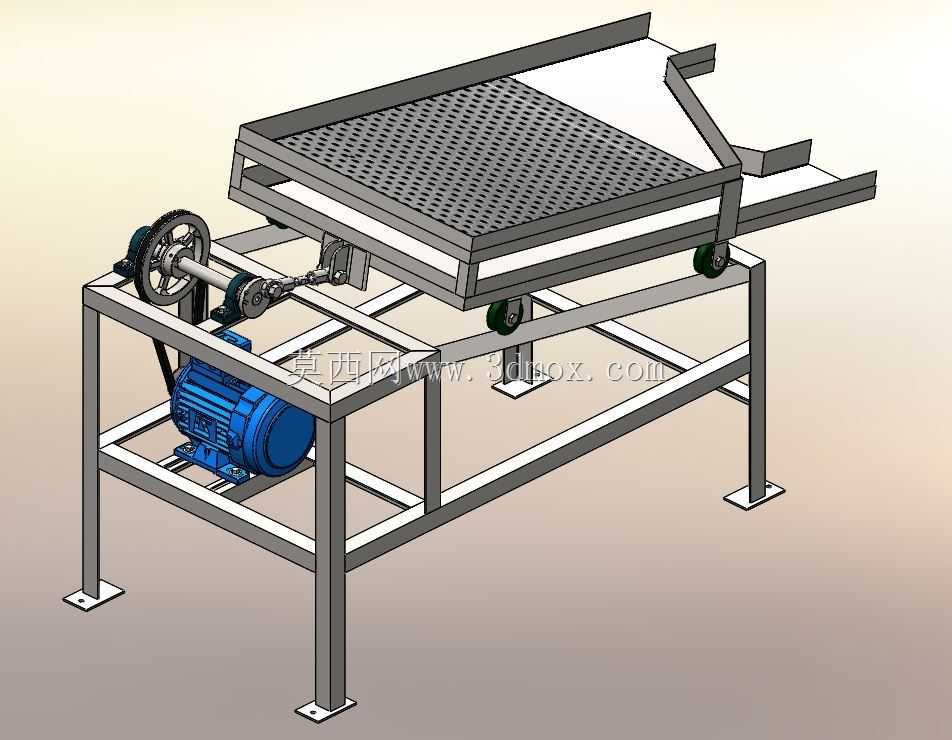

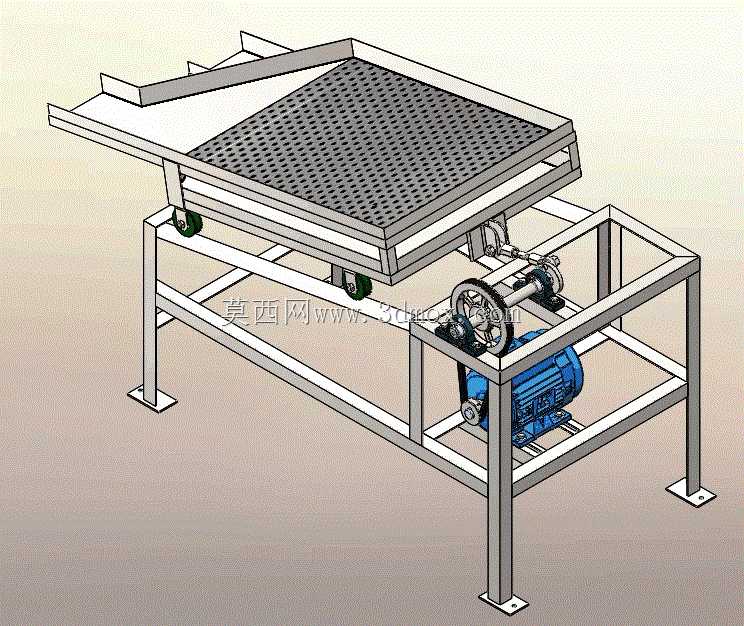

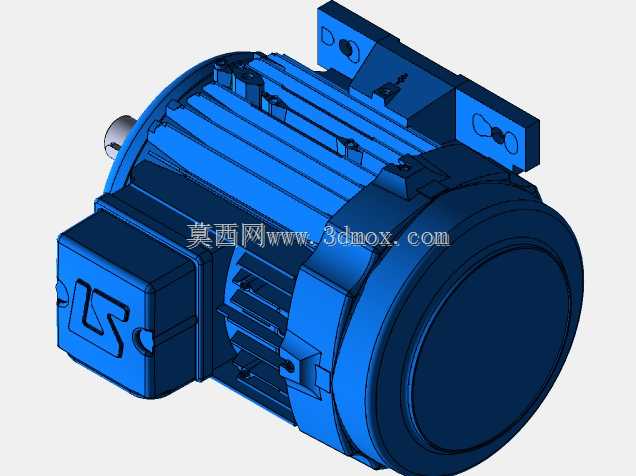

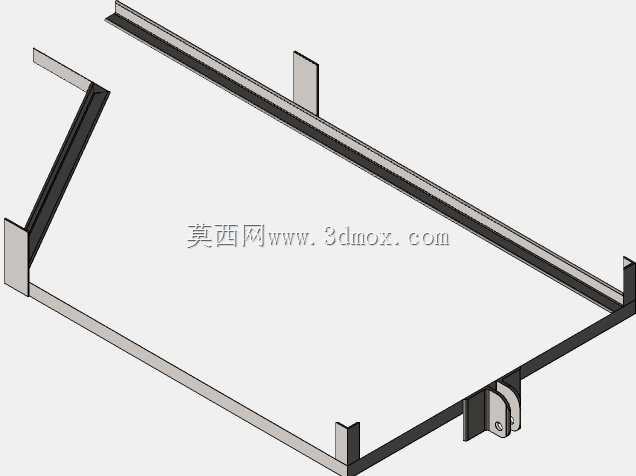

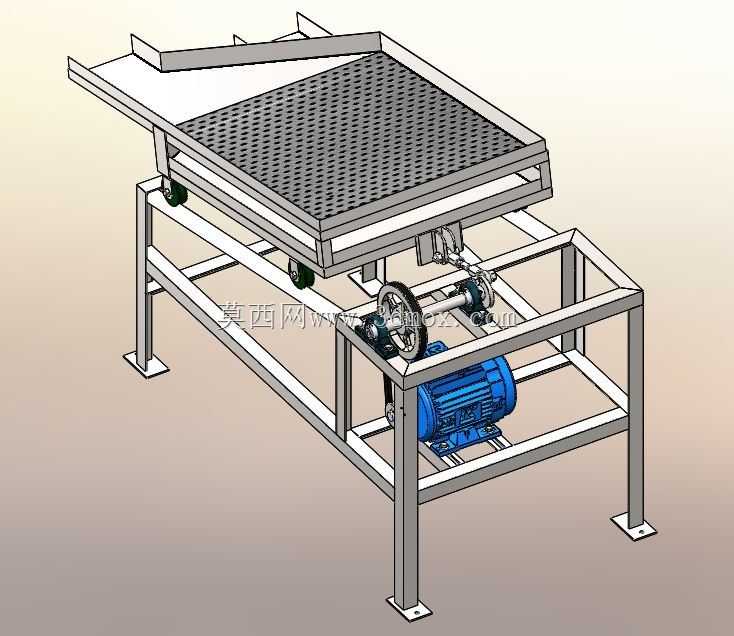

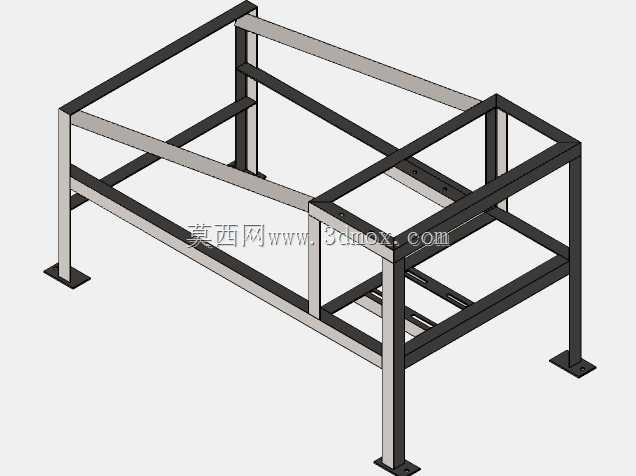

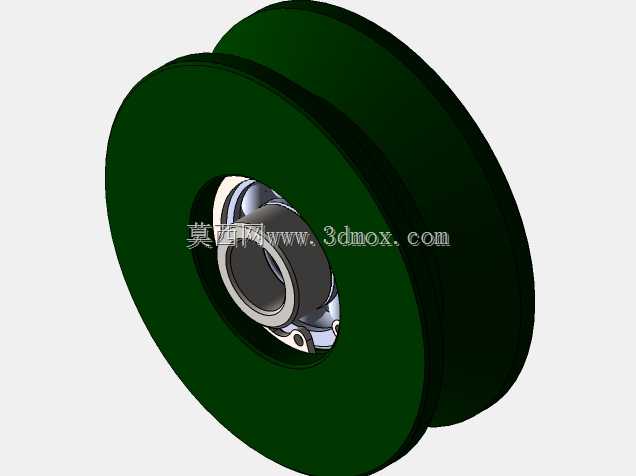

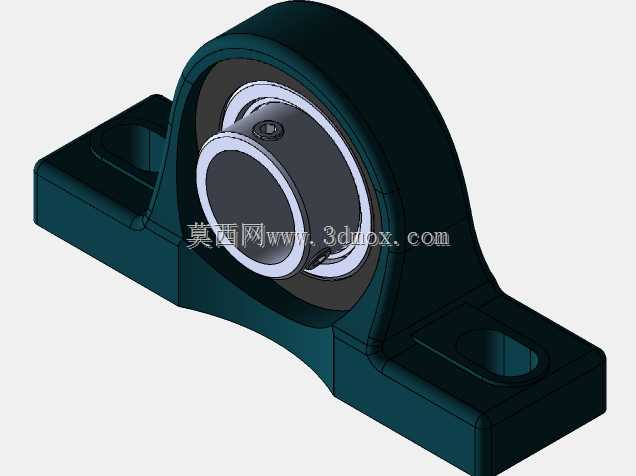

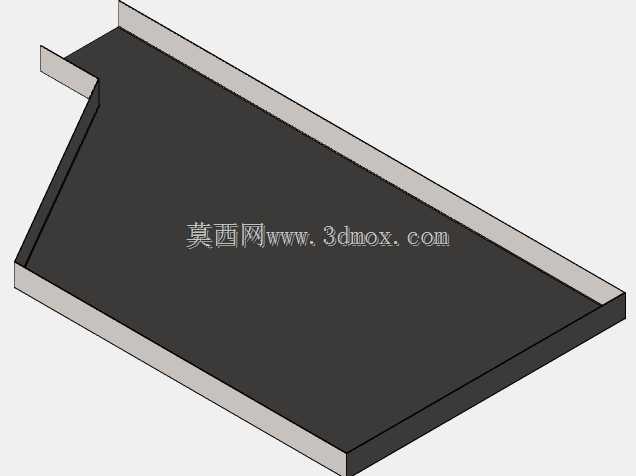

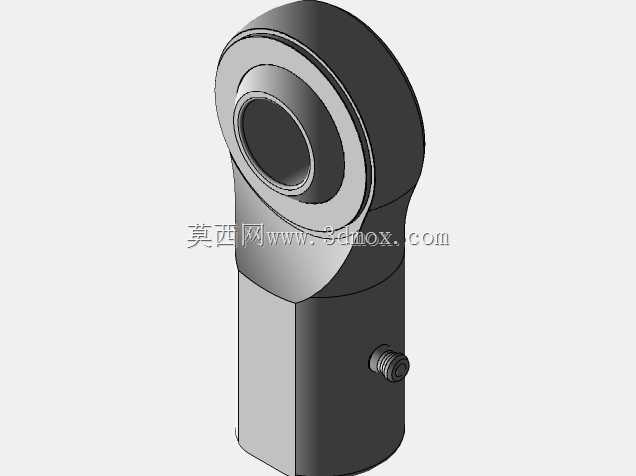

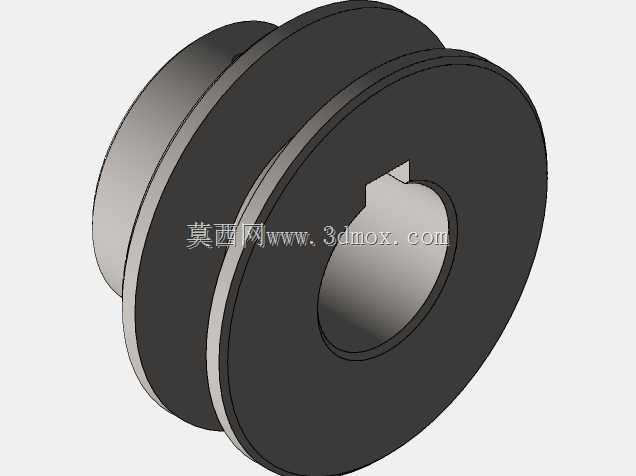

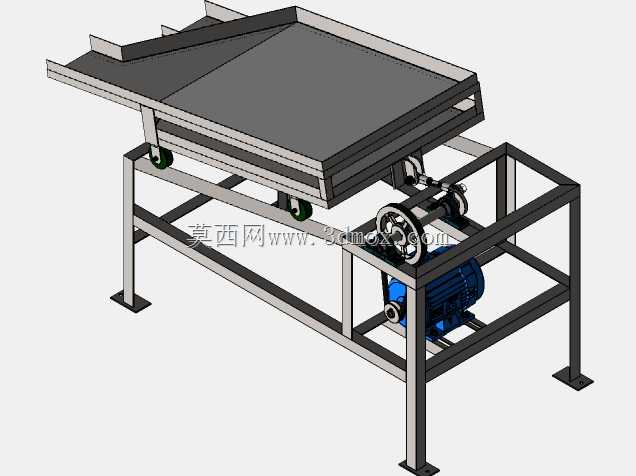

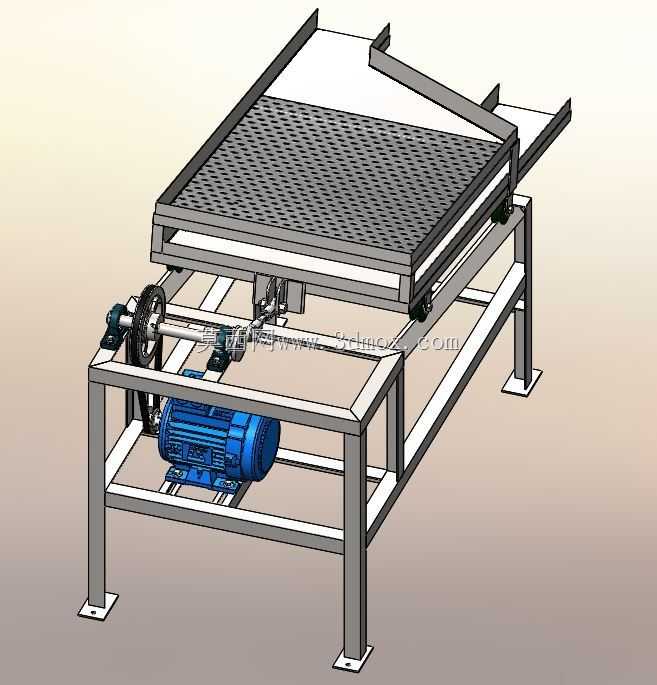

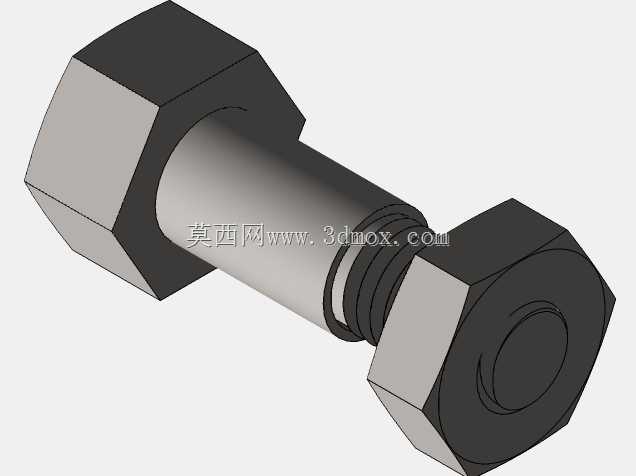

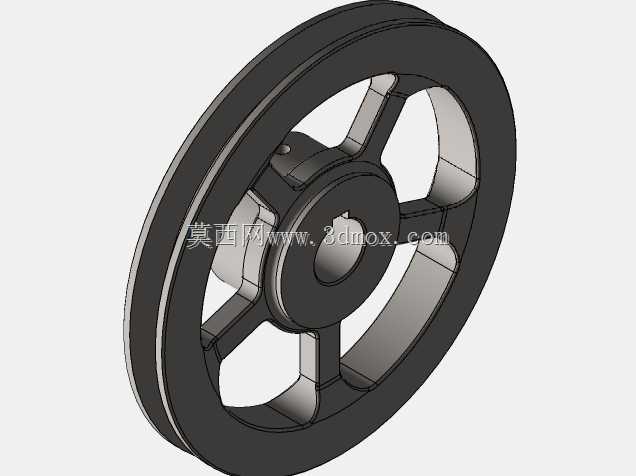

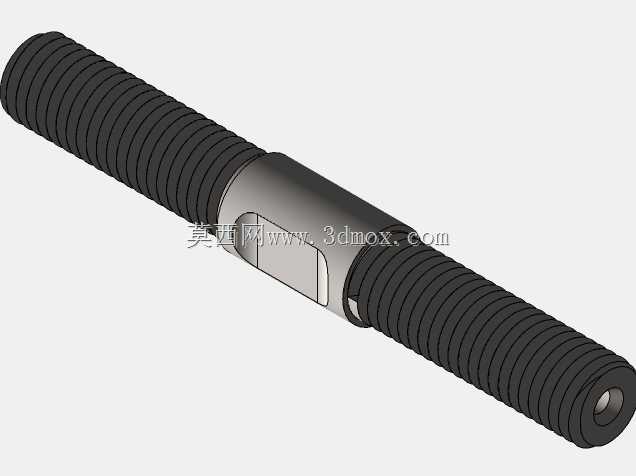

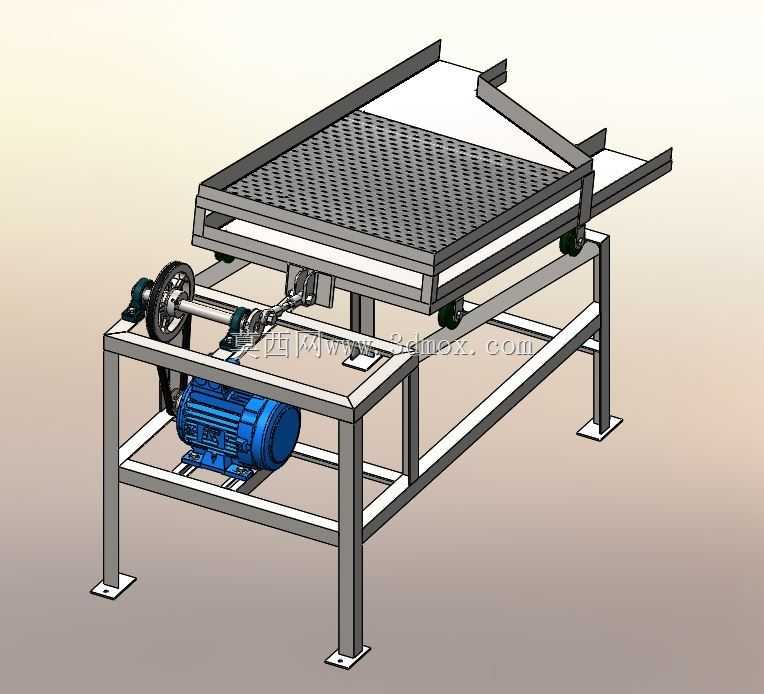

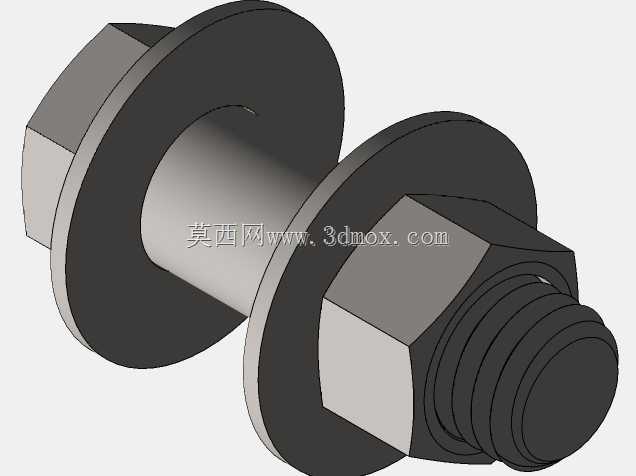

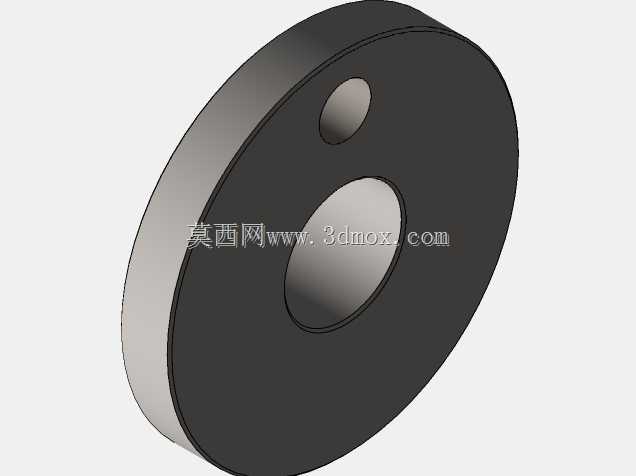

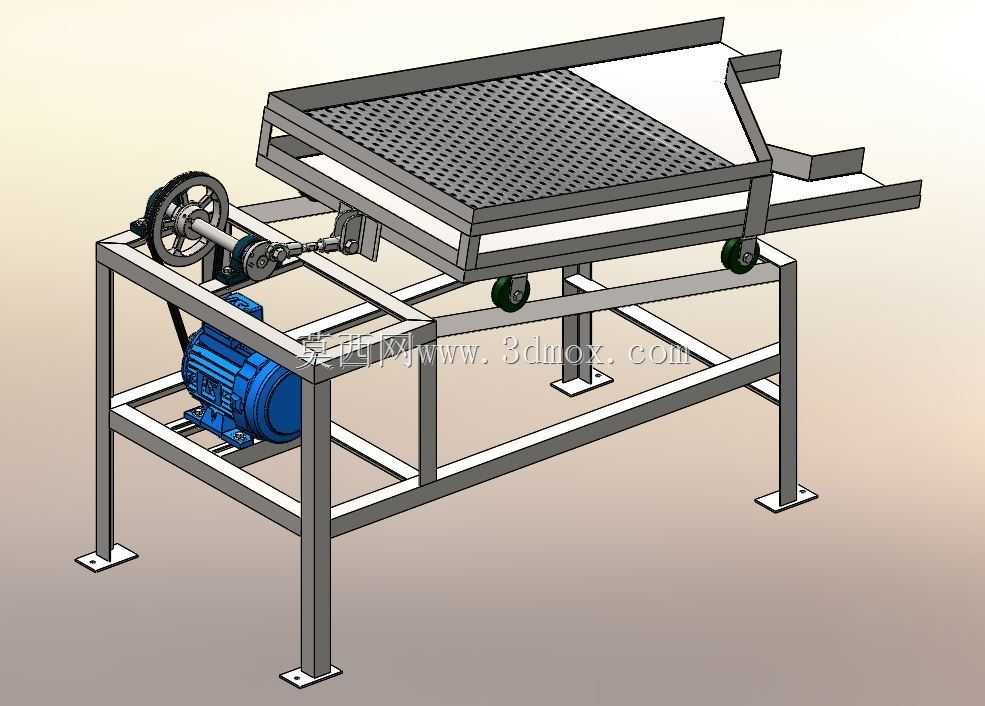

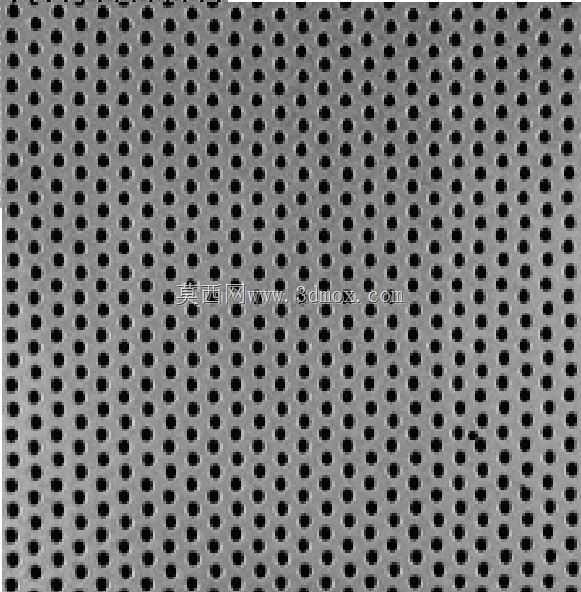

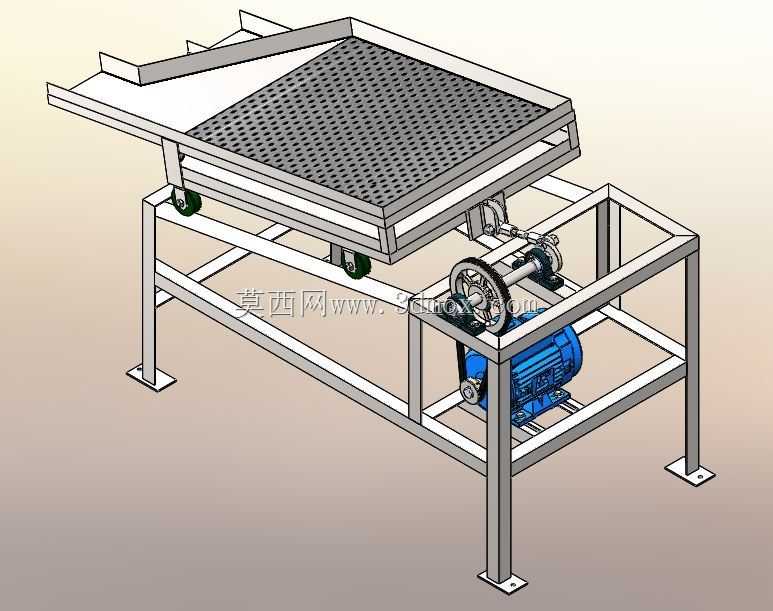

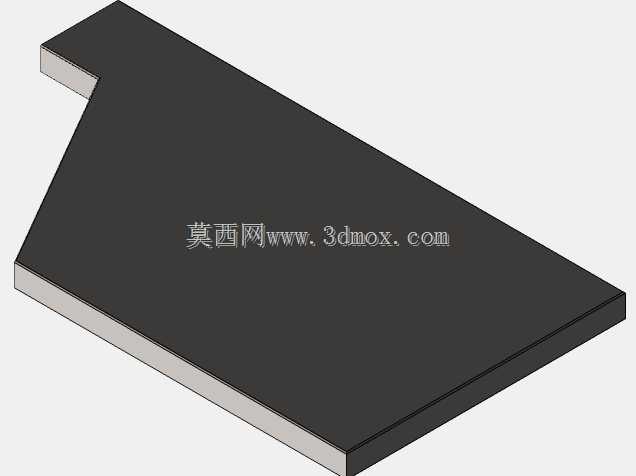

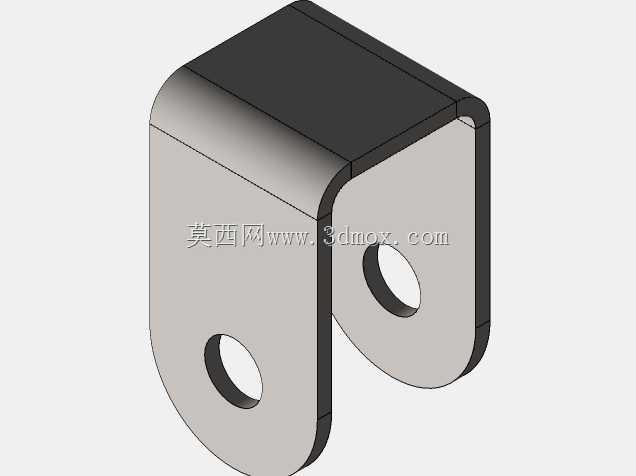

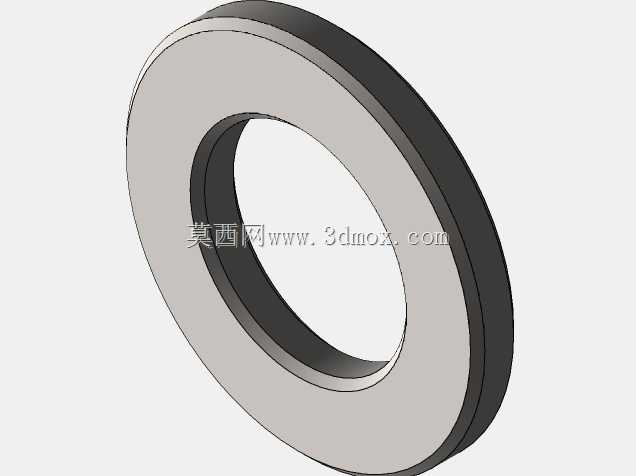

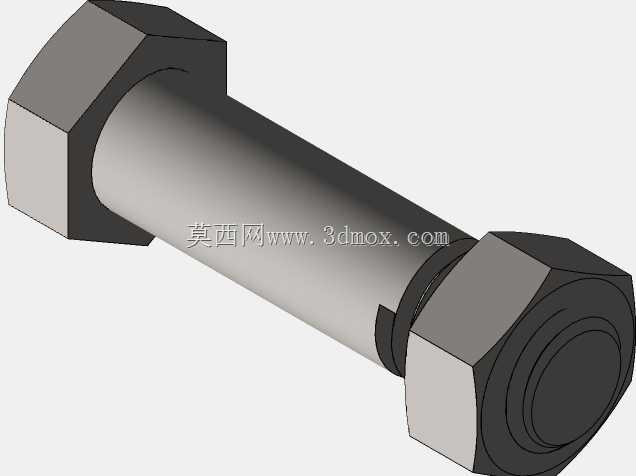

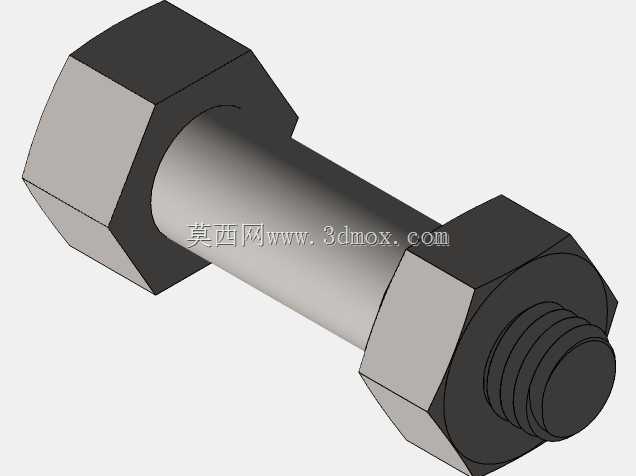

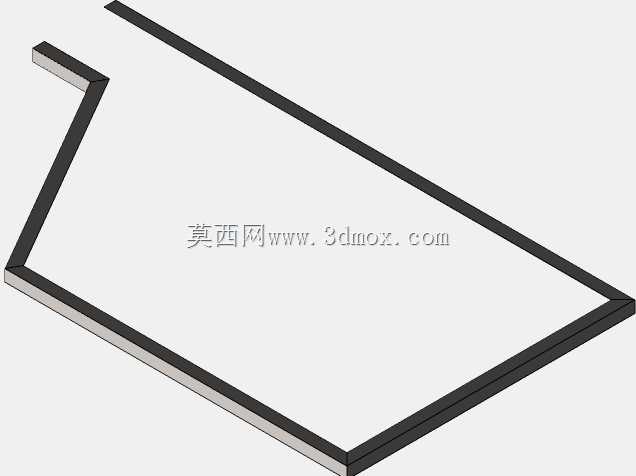

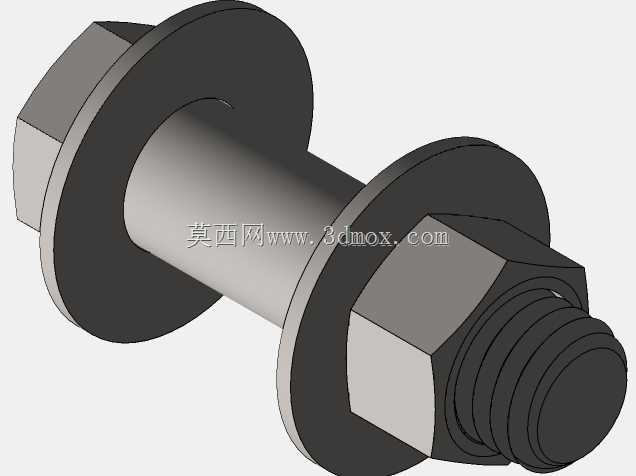

该筛分设备主要面向颗粒状、小块状干性物料的分级除杂场景，常见于粮食初加工、建材骨料筛分、小型化工原料分选等作业环节，可通过更换不同孔径的筛网适配2-20mm粒径区间的物料分级需求，单台设备可完成2-3个粒级的物料分离作业。设备整体采用方管焊接机架作为承载主体，机架底部设置带安装孔的方形地脚板，可通过膨胀螺栓与混凝土地面完成刚性固定，安装时需保证机架上平面的水平度偏差不超过1.5mm/m，避免筛体运行过程中出现物料偏流、筛分效率下降的问题。筛体部分通过四组带缓冲弹簧的支撑脚与机架连接，弹簧刚度经过匹配计算，既可以保证筛体运行时的振动幅度稳定在3-5mm区间，也能避免振动载荷直接传递到机架与地面，降低作业时的结构共振与噪声。传动端采用偏心轮连杆结构实现筛体的往复直线振动，动力由底部安装的卧式电机通过皮带轮传递到偏心轴，偏心轴转动时通过连杆带动筛体沿设定方向做高频往复运动，筛面设置1.5°左右的安装倾角，物料进入筛面后在振动作用下自动向出料端移动，过程中小于筛孔的物料透筛完成分级，大于筛孔的物料沿筛面从端部出料口排出。设计过程中重点考虑了易损件的更换便利性，筛网采用压条螺栓固定结构，松开侧边压块即可快速完成筛网的拆卸更换，无需拆解整体筛体结构；传动端的轴承座采用剖分式设计，日常维护加注润滑脂、更换轴承时操作空间充足，可大幅缩短设备停机维护时间。设备进料端设置加宽的导料溜板，可承接上游皮带机或人工投料的物料，避免物料直接冲击筛网造成局部磨损过快；筛体两侧设置挡料边，防止振动过程中物料从侧边撒落。整机的外形轮廓在设计时预留了周边操作空间，设备侧边距离墙体或其他配套设备的安全距离不小于600mm，满足日常巡检、维护操作的空间需求，底部电机安装位置设置可调节的张紧螺栓，可快速调整皮带张紧度，保证动力传递效率稳定。
