80mm直径分体式主轴固定安装座

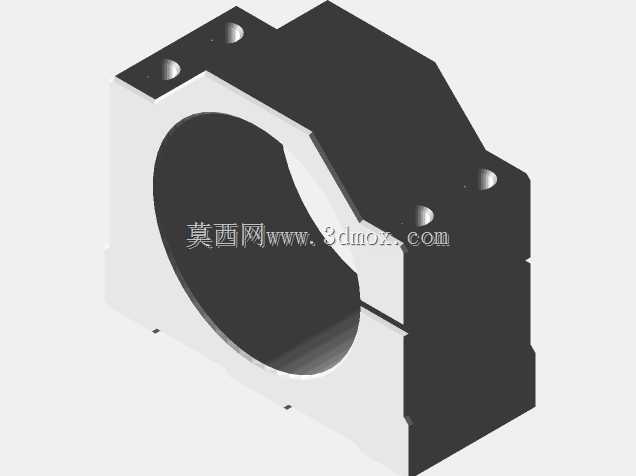

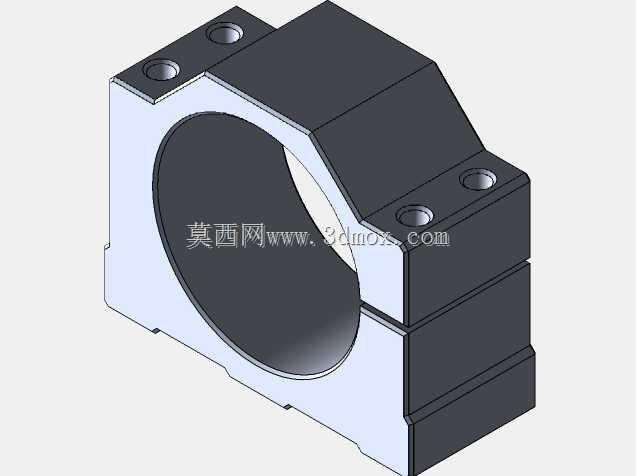

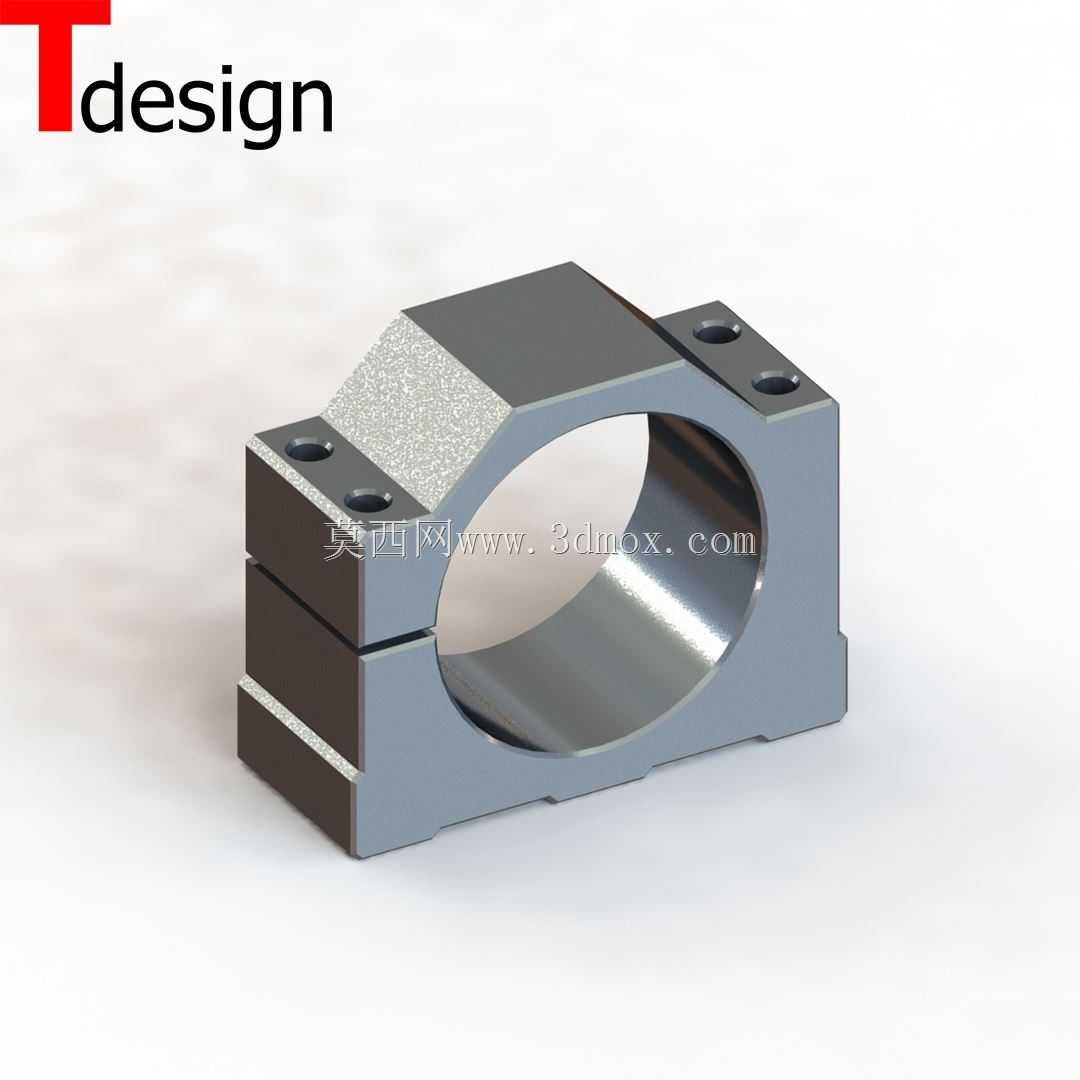

这款主轴固定座主要适配直径80mm的电主轴，对应1.5kW与2.2kW两个常用功率段的主轴型号，在小型数控雕刻机、桌面级CNC路由器的结构搭建中属于核心定位连接件，负责将主轴与设备的Z轴滑台刚性连接，传递加工过程中的切削反力，保证主轴运转时的同轴度与稳定性。从结构设计来看，采用上下分体的夹紧式结构，下半部分为带安装孔的基座，上半部分为压紧压块，两者通过侧边的紧固螺栓实现对主轴外圈的抱紧固定，这种结构相比一体式轴座，安装时无需从主轴端部穿入，可直接从主轴径向位置完成装配，后期更换主轴或者调整主轴伸出长度时操作更便捷，能大幅降低设备维护的拆装难度。基座两侧设计有对称的安装沉孔，可直接通过内六角螺栓固定在设备的滑移安装板上，安装孔的孔位间距经过适配优化，匹配市面上多数轻型CNC设备的Z轴滑台安装尺寸，不需要额外加工转接板就能完成装配。夹紧接触面做了贴合度优化，抱紧面的圆弧直径与主轴外径公差控制在合理范围，拧紧螺栓后能实现整圈均匀受力，不会出现局部应力集中导致的主轴外圈变形，也能避免高速运转时主轴出现打滑移位的问题。顶部的压块做了斜向的减重结构设计，在保证整体结构刚性的前提下，尽可能降低固定座自身重量，减少Z轴运动时的惯量负载，提升Z轴进给的响应速度。实际应用中，除了常规的CNC路由器、小型雕刻机之外，也可用于专用钻孔设备、小型打磨专机的主轴固定场景，只要适配对应直径的主轴，都可以通过该安装座实现可靠固定。设计时充分考虑了加工工艺性，整体结构没有复杂的异形曲面，常规的铣削、钻削工序就能完成加工，普通的铝合金或者45号钢材料都可作为加工原料，适合小批量定制加工或者设备改装时使用。安装边界方面，固定座的整体宽度、高度尺寸都做了紧凑化设计，不会占用过多的Z轴安装空间，能给主轴上下运动留出足够的行程余量，基座底部的安装平面平面度要求较高，安装时需要保证与滑台表面完全贴合，避免装配倾斜导致主轴与工作台面不垂直，影响最终的加工精度。
